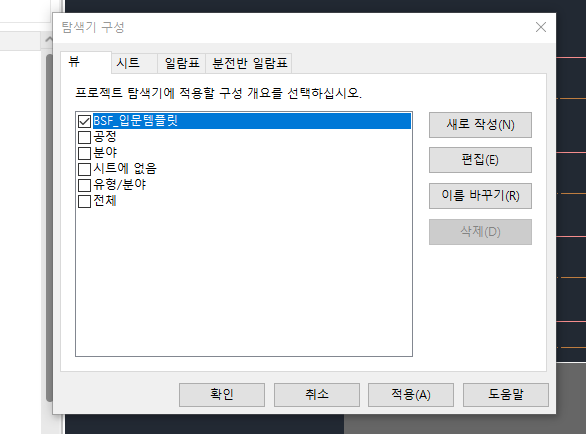

탐색기구성

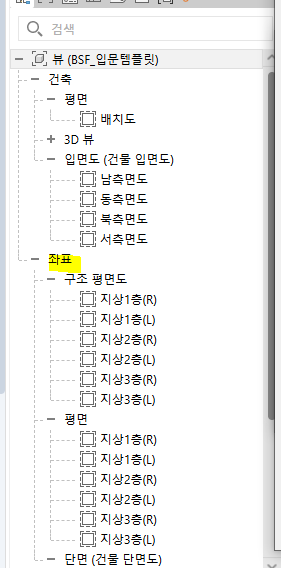

탐색기구성을 동일하게 하여도 좌표 라는 탭아래에서 구조평면도와 평면도가 나옵니다
그리고 삽입 - CAD링크할때도 평면도(1층,2층 , 3층은 0,0에 잘들어와요) 그 외에 종횡단면도라던지 입면도는 전부 0,0원점으롣 들어오지않습니다 확인부탁드립니다!
답변 1개
안녕하세요 다은님?
한승엽 강사입니다.
-
열정적으로 수강해주셔서 다시한번 감사 말씀 전합니다.
-
우선 앞서 답변드린 내용에서 CAD 입/단면도의 경우는 원점 정리가 비효율적이며 불필요하기 때문에 너무 괘념치 마시고, 불러오기 창에서 우측 옵션 값을 \\\'수동-중심에서\\\' 를 활용하여 배치 후, 정렬(AL)을 해주시기 바랍니다. (빠른 퇴근과 심신의 평화에 유리합니다.)
-

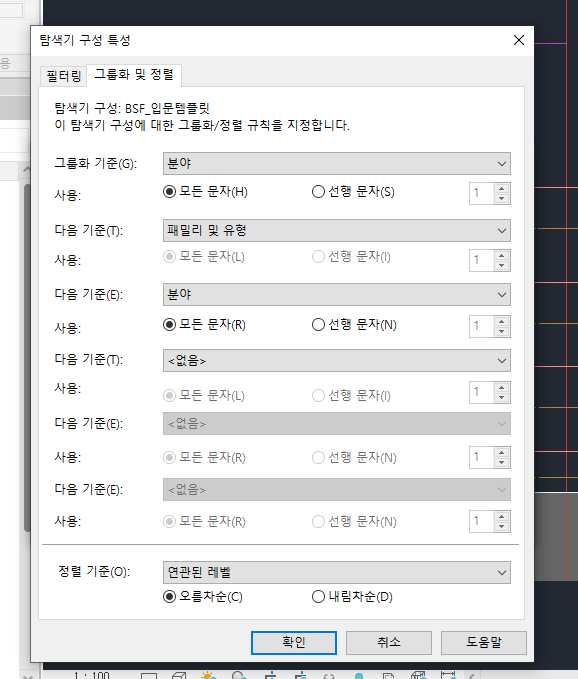

탐색기 구성 변경 시, 뷰에서 가 들어오는 것은 정렬 및 그룹화에서 첫번째로 지정한 설정이라는 것을 이해해주시면 됩니다. 탐색기 목록으로 나타나는 모든 뷰도 하나의 객체(=Instance)와 같은 요소(=Element) 이며, 뷰를 선택해서 활성화 시킨 다음, 탐색 창을 조회하시면 해당 뷰의 인스턴스 매개변수 중 하나인 매개변수를 확인하실 수 있습니다.
-
이를 원하는 분야(건축 또는 구조)로 변경하시면, 탐색기 구성의 정렬 및 그룹화 기준에 의해 원하는 트리구조로 정리하실 수 있습니다.
-
✳️파일탭 > 옵션 버튼에 메뉴에서 하단에 있는 기본 설정 분야를 설정을 원하는 것으로 변경하면 일일히 바꿔주는 수고로움을 덜어낼 수 있습니다.
-
추가적인 도움이 필요하시면 댓글 남겨주시기 바랍니다.
-
감사합니다.
