BRHA04_05 레벨 객체 작성 및 입면 뷰 도면 배치

안녕하세요 다은님?
한승엽 강사입니다.

우선 강의 내용과 자료 업로드 시점이 다르다 보니 정보의 간극이 생겼던 부분이라, 너그러운 양해를 부탁드립니다.

강의를 촬영했던 시점의 도면은 원점 정리를 마치 한 것처럼 촬영이 되었고, 실무에서 의 경우에는 원점 정리를 굳이 하지 않기에 강의가 올라간 시점에는 별도로 되어 있지 않은 자료가 들어가 있다보니 혼란을 드리게 되었습니다.

실무에서 평면도는 워킹포인트와 그리드 정합을 위해 반드시 도면정리를 통해 좌표를 맞추는걸 추천드리지만, 입/단면도의 경우 뷰와 바라보는 방향에 따라서 원점 위치가 반전되기 때문에 이를 계산해서 도면을 정리하는게 비효율적이며, 굳이 불필요한 수고로움이 발생합니다.

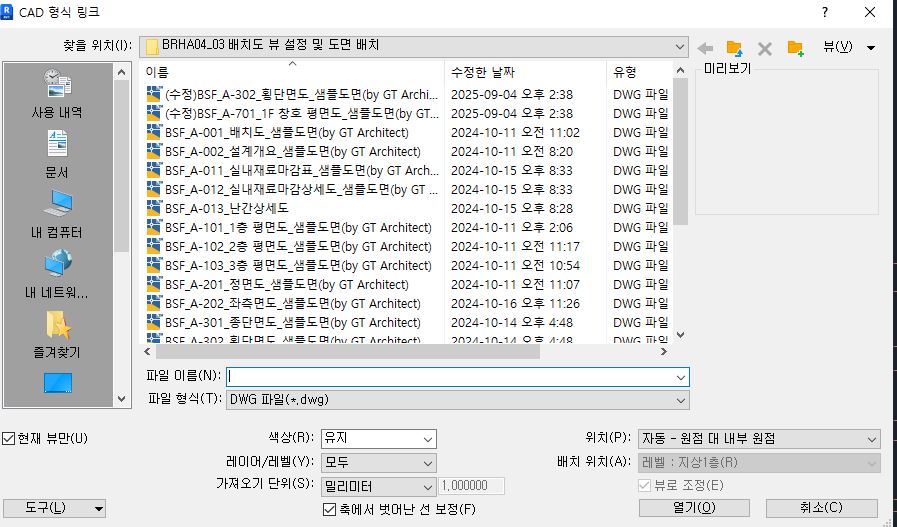

따라서, 입/단면 도면은 위치 옵션을 로 설정하시고, 적절히 배치한 다음 정렬(AL) 기능으로 레벨과 그리드에 맞추시는 것을 추천드립니다.

설명이 부족하거나 추가 질의 사항이 있으시면 댓글을 남겨주시기 바랍니다^^

늘 응원하겠습니다, 감사드립니다.
