로프트 질문입니다.

안녕하세요, 길기윤입니다.

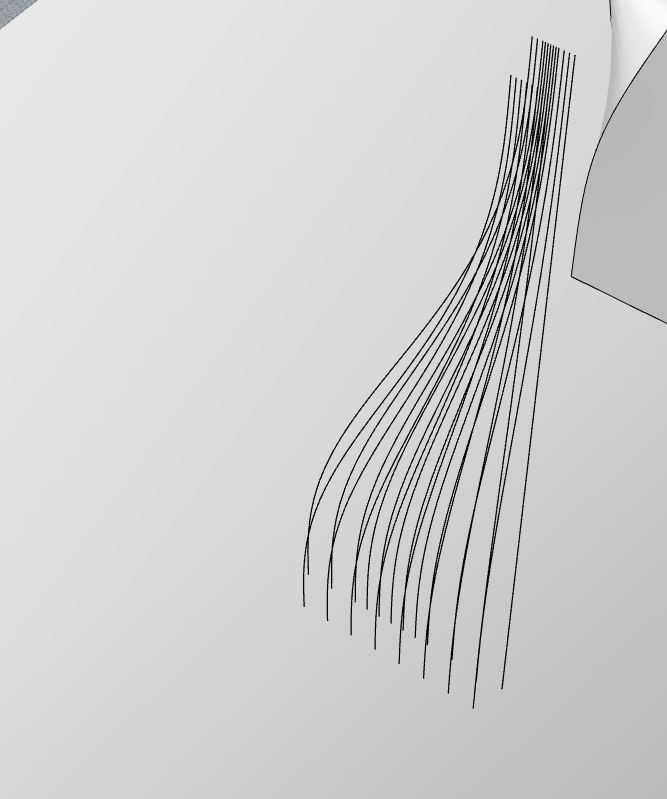

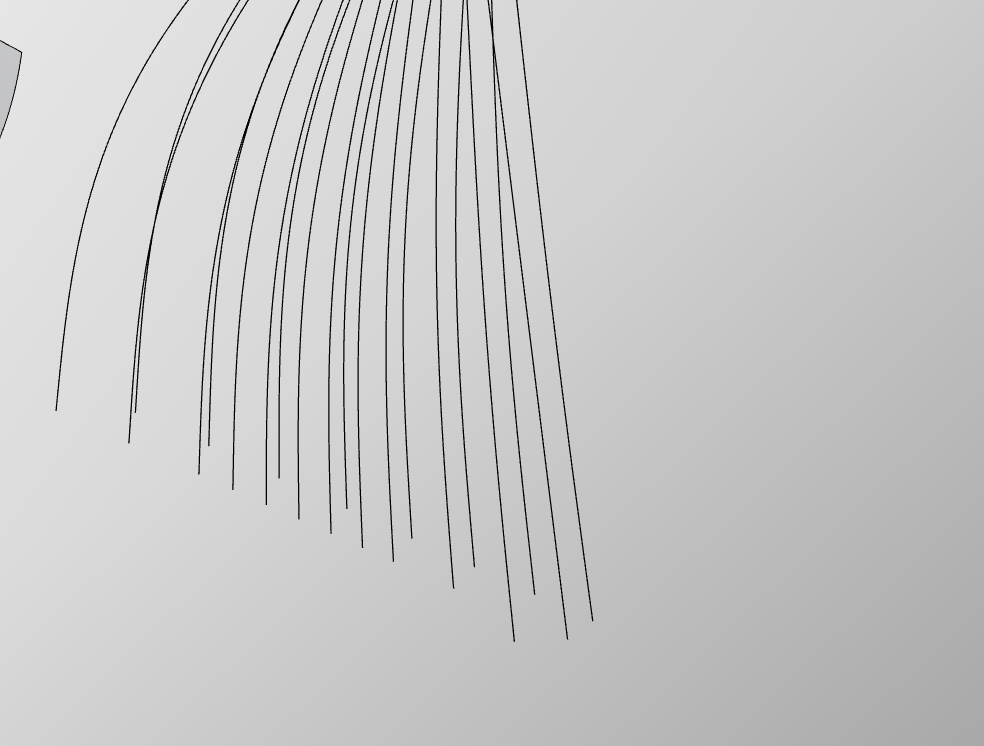

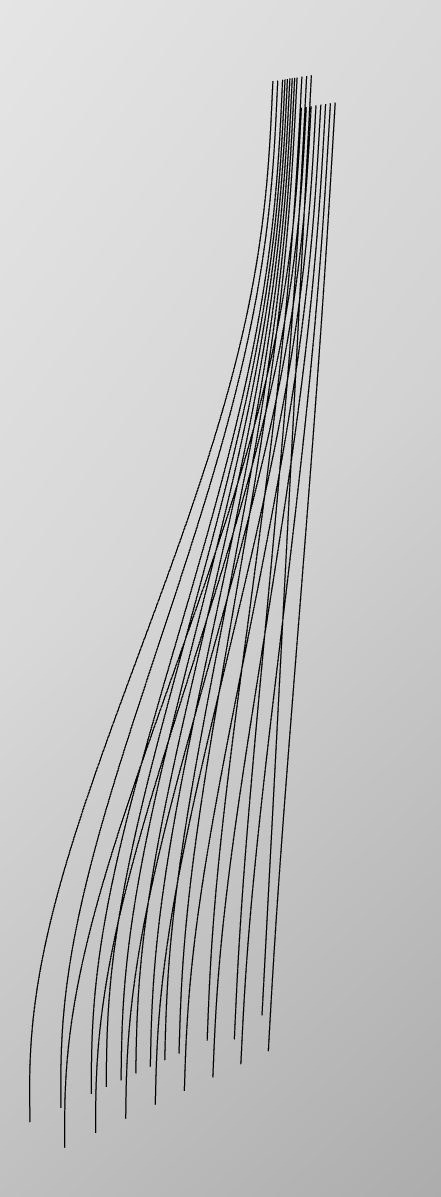

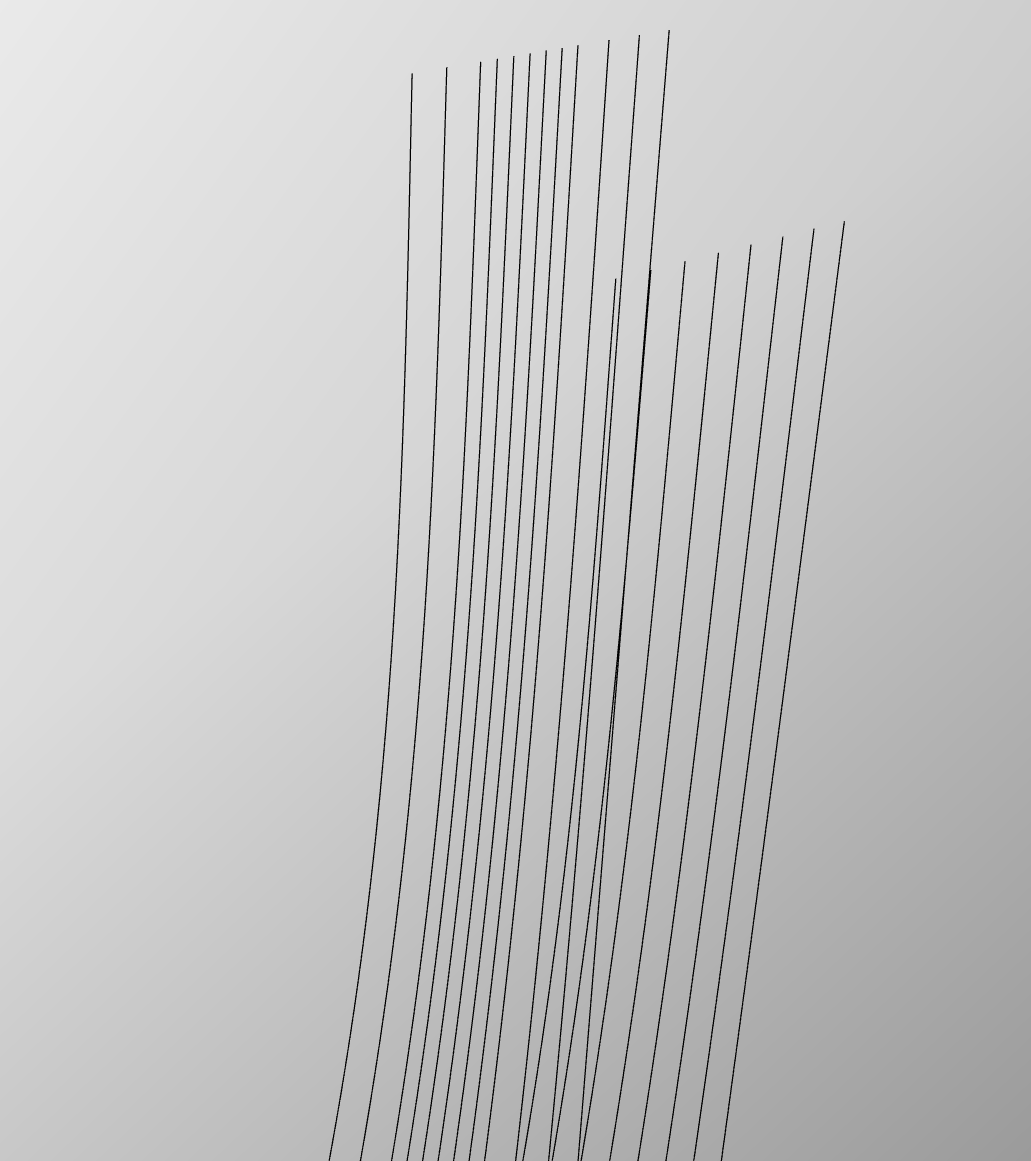

Some, but not all of the curve end points touch 오류는 선택한 커브들 중 일부는 끝점이 서로 맞닿아 있고 일부는 떨어져 있을 때, 라이노가 면을 연산하는 과정에서 방향성을 잡지 못해 발생하는 대표적인 현상입니다.

개별이나 순차적으로 나누어 로프트를 하더라도 잘 안된다면, 커브의 방향(Dir)이 서로 반대로 되어 있거나 선택 순서가 꼬여 있을 가능성이 높습니다.

우선 명령어 창에 Dir을 입력하고 커브들을 전체 선택해 보세요. 이때 나오는 화살표들의 방향이 모두 동일한 방향(위나 아래 한쪽)을 향하고 있는지 확인하시고, 방향이 반대로 되어 있는 커브는 클릭해서 방향을 맞춰주셔야 합니다.

그 후 커브를 한쪽 끝에서부터 순서대로 하나씩 선택해서 로프트를 진행해 보시길 권장합니다. 만약 끝점이 아주 미세하게 한 점에서 만나는 구조라면, 닿아 있는 끝점 위치를 미세하게 이동시켜 서로 떨어뜨린 뒤 로프트를 하고 나중에 면을 결합(Join)하는 것도 좋은 방법입니다.

감사합니다, 길기윤 드림
