도시 위에 그어진 선 : 현수교와 사장교

INTRO _ 교량, 구조와 도시를 잇는 장치

우리는 일상 속에 다양한 교량을 마주합니다. 교량은 단지 통로에만 그치는 구조물일까요? 실제로 교량은 도시의 흐름과 경관, 기술을 드러내는 중요한 구조물이며 도시를 구성하는 물리적·상징적 연결 요소입니다.

이번 아티클에서 다룰 현수교와 사장교는 구조적 효율성과 시각적 상징성을 모두 갖춘 교량으로 도시 인프라와 경관을 함께 형성합니다.



그렇다면 이 두 교량은 어떻게 작동하며 도시와의 연결을 도울까요?

본 아티클을 통해 현수교, 사장교의 구조 원리와 방식, 대표 사례를 통해 건축과 구조 공학이 교량 위에서 어떻게 만나는지를 살펴보고자 합니다.





현수교와 사장교

여러 교량 형식이 존재하지만 그중에서도 가장 대표적이고 널리 사용되는 구조 형식은 현수교와 사장교입니다. 두 교량은 각각 고유한 구조 원리와 하중 전달 방식을 바탕으로 교량 분야에서 뛰어난 효율성과 미적 가치를 동시에 실현하고 있습니다.



현수교와 사장교를 통해 구조 원리와 하중 전달 방식 그리고 대표 사례를 중심으로 자세히 살펴보겠습니다.



현수교(Suspension Bridge)

• 현수교란?



현수교는 “매달다”는 뜻의 Suspend에서 유래한 구조입니다. 주 케이블(Main Cable)을 타워(주탑) 위에 걸고 그 케이블에서 수직으로 내려오는 행어를 통해 매다는 방식으로 구성됩니다. 이러한 방식은 구조적으로 효율적인 하중 분산을 가능하게 합니다.



• 구조 원리

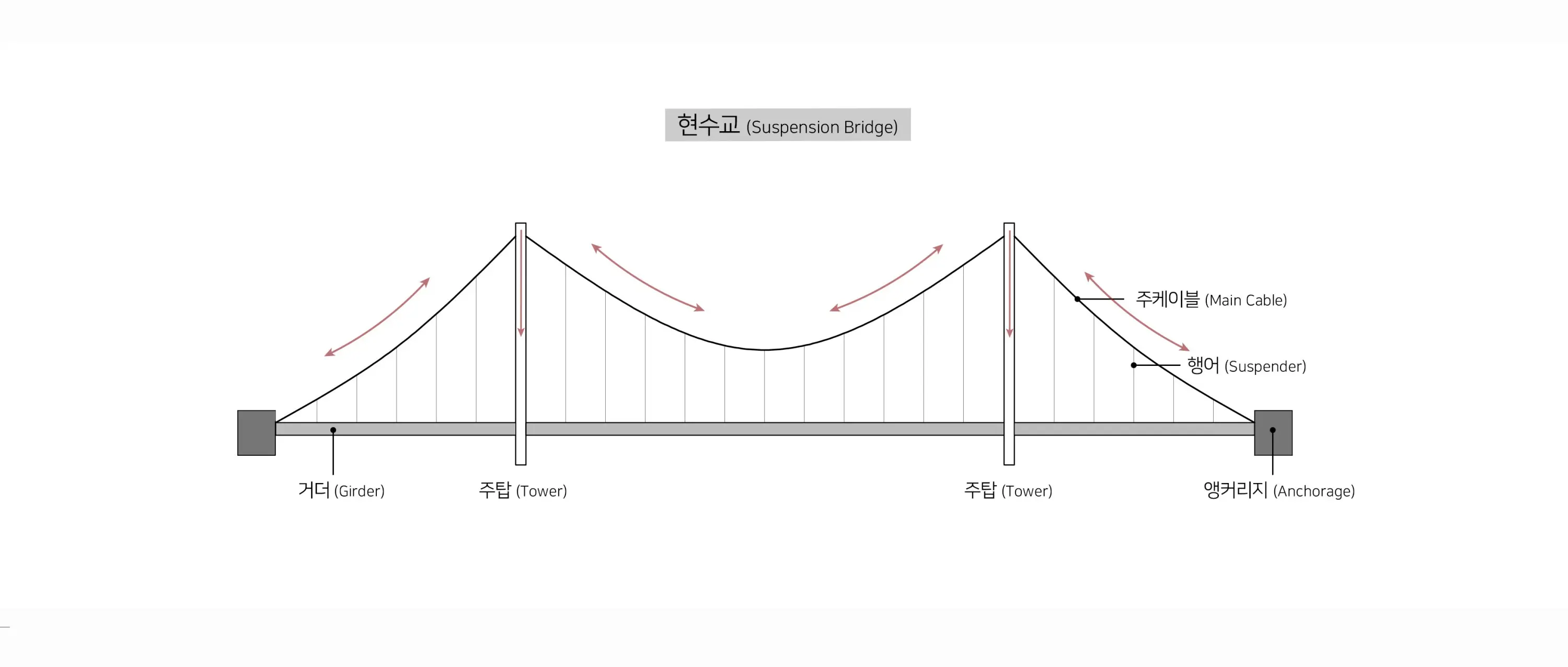

현수교의 주 케이블은 양쪽의 앵커리지(Anchorage)에 고정되며 중간에 위치한 타워(주탑)를 지나면서 자연스럽게 곡선 형태로 늘어집니다. 이 곡선은 일반적으로 현수곡선의 형태를 따릅니다. 주 케이블은 하중을 인장력으로 받아들이며, 타워는 이 케이블이 전달하는 수직 성분의 하중을 받아 압축력을 견디는 구조입니다.



주 케이블에서 수직으로 늘어진 행어는 도로 상판을 지지하는 거더(Girder)를 연결합니다. 차량이나 보행자가 도로를 지나갈 때 발생하는 하중은 거더를 거쳐 행어로 전달되고, 다시 주 케이블을 통해 타워로 그리고 마지막으로 앵커리지로 전달되며 구조 전체에 분산됩니다.



• 하중 전달 경로



하중이 구조물로 전달되는 흐름은

하중 → 거더(보강형) → 행어 → 주 케이블 → 주탑 → 앵커리지 로

각 부재가 역할을 분담하면서 전체 구조의 안정성을 유지합니다.



• 구성요소



현수교는 일반적으로 타워(주탑), 주케이블, 거더, 앵커리지로 구성되어있습니다.



타워(주탑)는 주 케이블의 하중을 수직 방향으로 지탱하며 지반으로 전달하는 중요한 구조물입니다. 강력한 압축력을 견뎌야 하며 케이블의 위치를 일정하게 유지하는 데 필수적인 역할을 합니다.



주 케이블은 전체 구조의 하중을 장력으로 받아들이며 가장 큰 구조적 부담을 담당합니다.거더는 하중을 균일하게 분산시키며 차량이나 보행자의 통행을 가능하게 하는 평탄한 구조물입니다.



행어는 주 케이블과 거더를 수직으로 연결하는 짧은 케이블로 거더에서 발생하는 하중을 주 케이블로 전달하는 매개체 역할을 합니다. 행어는 일정 간격으로 설치되어 하중이 고르게 분산되도록 하며 전체 구조의 안정성 확보에 기여합니다.



앵커리지(Anchorage)는 주 케이블의 양 끝단을 지반에 단단히 고정하는 구조물로 주 케이블이 끌어당기는 인장력을 완전히 지지하는 역할을 합니다. 구조물 전체의 안정성을 유지하는 데 핵심적인 요소입니다.





• 현수교 대표 교량 사례



1. 이순신 대교

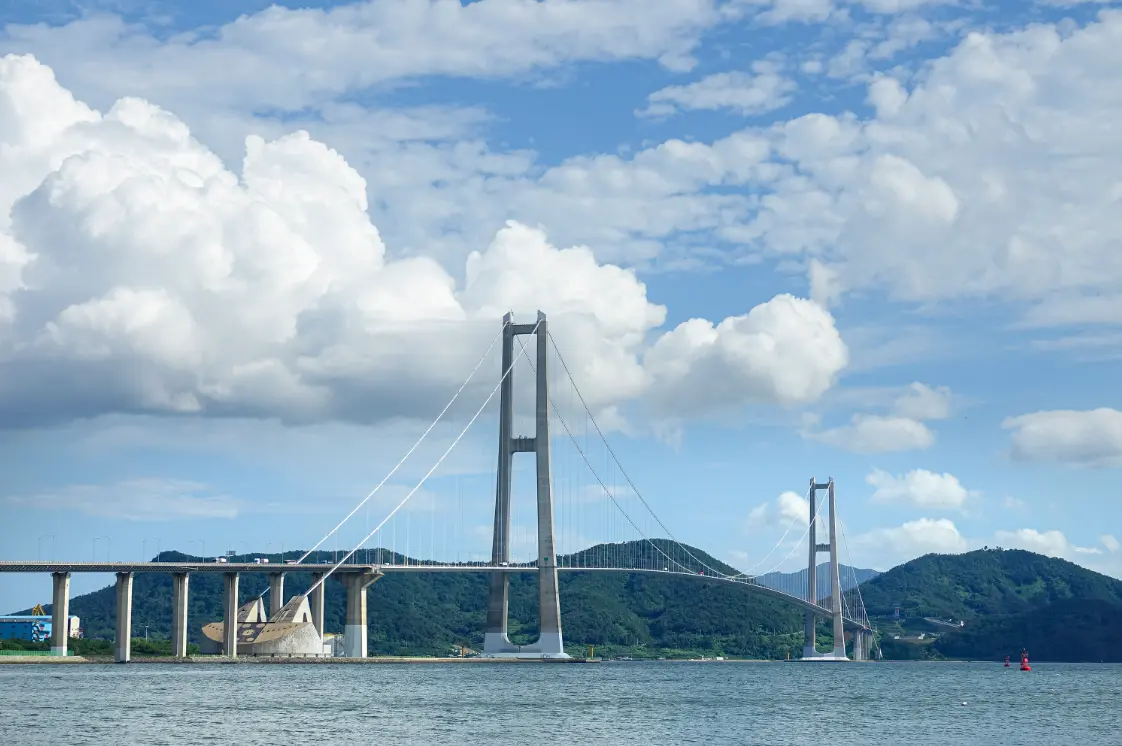

2013년에 개통된 이순신대교는 대한민국을 대표하는 장대 현수교로 전라남도 여수시와 광양시를 연결하는 중요한 교량입니다. 이 교량은 단순한 교통 인프라를 넘어 충무공 이순신 장군의 탄신 연도인 1545년을 기념하기 위해 설계된 상징적인 구조물이기도 합니다. 주경간은 1545미터로 설계되어 국내에서 가장 긴 현수교로 기록되어 있습니다.



이순신대교의 주탑은 라멘형 철근콘크리트 구조로 지어졌으며 높이는 270미터에 이르고 전체 하중을 견디는 중요한 역할을 합니다. 중앙 경간 구간에는 두 개의 박스가 나란히 배치된 트윈 박스 거더가 적용되어 강한 하중을 견딜 수 있도록 했고 측경간 구간에는 하나의 박스 거더인 싱글 박스 거더를 사용해 경제성과 효율성을 높였습니다. 케이블은 기존보다 강도가 높은 신소재를 사용하여 인장강도가 1,860MPa로 매우 높아 케이블을 가늘게 만들면서도 필요한 하중을 충분히 지탱할 수 있습니다.



2. Golden Gate Bridge (금문교)

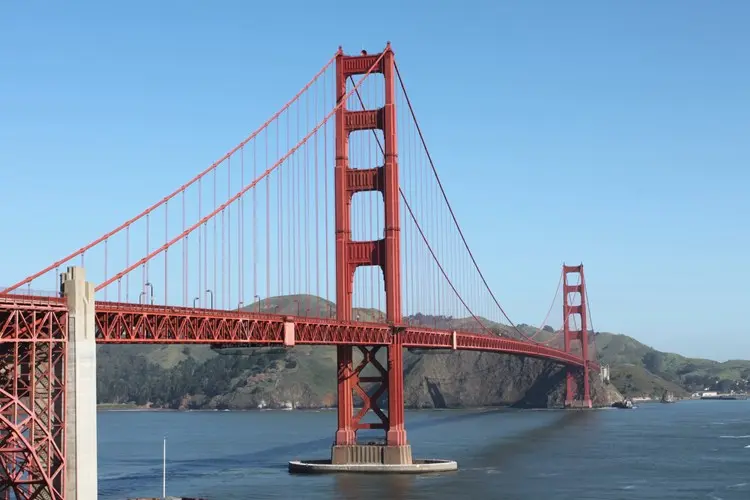

금문교는 미국 캘리포니아주 샌프란시스코와 마린카운티를 연결하는 세계적인 현수교 교량 사례입니다.

1937년에 개통된 금문교는 총 길이 2,737미터(8,981피트)로 당시 세계에서 가장 긴 현수교였으며 지금도 미국을 대표하는 대표적인 랜드마크로 자리 잡고 있습니다.



주탑은 높이 227미터로 견고하게 세워져 있습니다. 총 교량 길이는 2,737미터에 달하며 긴 경간을 안정적으로 지지하기 위해 설계되었으며, 거더는 트러스 구조를 사용해 교량의 강성을 높이고 특히 바람과 같은 외부 하중에 대한 저항력을 강화하였습니다. 케이블은 수만 개의 강철선으로 제작되었으며 총 27,000가닥의 강철선이 모여 약 80년 전에 세워진 것을 감안하였을 때 엄청난 공학적인 놀라움이 따릅니다.



또한, 구조물의 내구성을 높이기 위해 방청 처리가 이루어져 오랜 시간 안정적인 성능을 유지할 수 있도록 설계되었습니다.



사장교(Cable Stayed Bridge)

• 사장교란?



사장교는 ‘지탱하다’는 뜻의 Stay에서 유래한 구조로 하나 또는 복수의 주탑에서 케이블을 이용해 거더 세그먼트(girder segments)를 직접 지지하는 형태입니다. 케이블은 인장력을 받고, 주탑은 케이블이 전달하는 수직 성분의 하중을 압축력으로 받아 지탱합니다.



• 구조원리

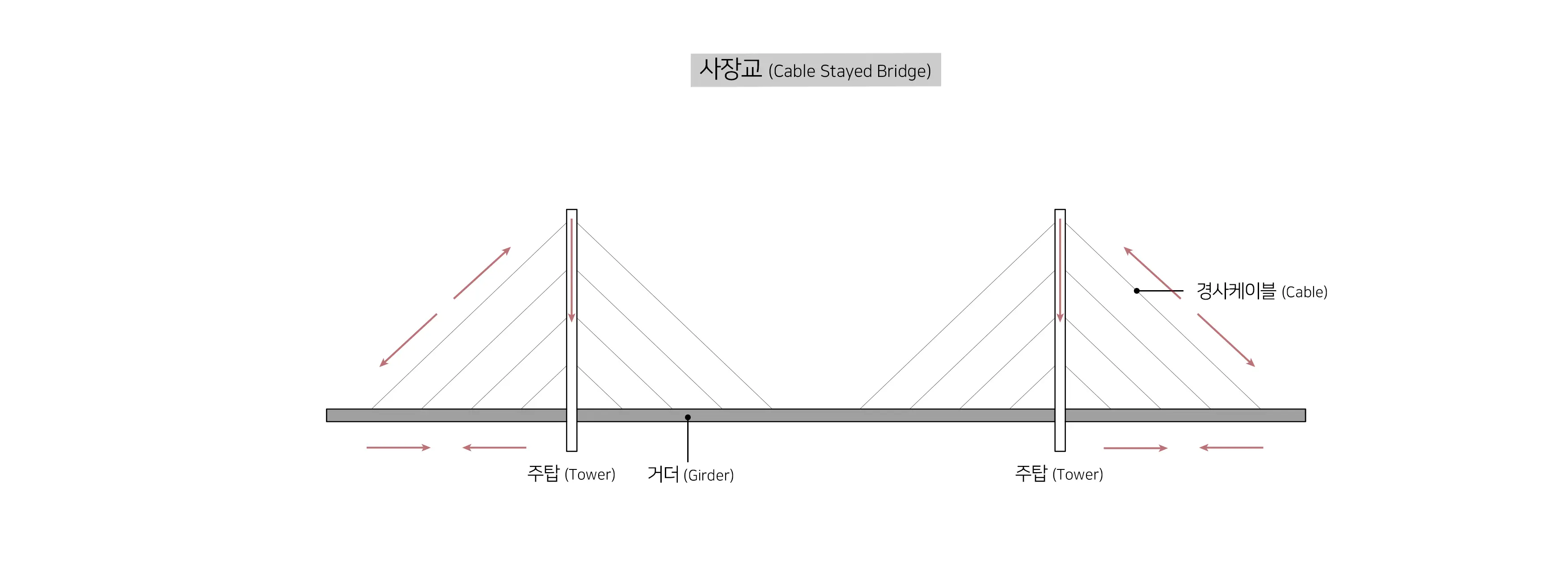

주탑에서 경사 케이블이 방사형으로 뻗어 거더에 직접 연결되어 하중을 지지하는 구조입니다. 하중이 케이블을 통해 직접 주탑으로 전달되기 때문에 비교적 긴 경간에서도 안정적인 지지력을 보여줍니다.



• 하중 전달 경로



하중이 구조물로 전달되는 흐름은

하중 → 거더(보강형) → 사장 케이블(Stay cable) → 주탑 → 기초



• 구성요소



사장교는 주탑, 사장 케이블, 그리고 거더(보강형)로 구성되어 있습니다.



주탑은 케이블을 지지하며 케이블을 통해 전달된 하중을 지반으로 안전하게 전달하는 역할을 합니다. 주탑의 형상은 A형, Y형, 다이아몬드형 등 다양한 형태가 있으며 구조적 안정성과 미관을 동시에 고려해 설계됩니다.



사장 케이블(Stay Cable)은 주탑과 거더를 직접 연결하는 경사진 케이블로 인장력을 받아 하중을 지지합니다. 이 케이블들은 방사형으로 배치되어 거더에 전달되는 하중을 효율적으로 분산시키는 역할을 합니다.



거더(보강형)는 철강, 철강 합성, 콘크리트 등으로 제작되며 차량과 보행자의 통행을 위한 평탄한 구조를 제공합니다. 또한, 케이블을 통해 전달받은 하중을 균일하게 분산시켜 전체 구조의 안정성을 돕습니다.





• 사장교 대표 교량 사례



1. 서해대교

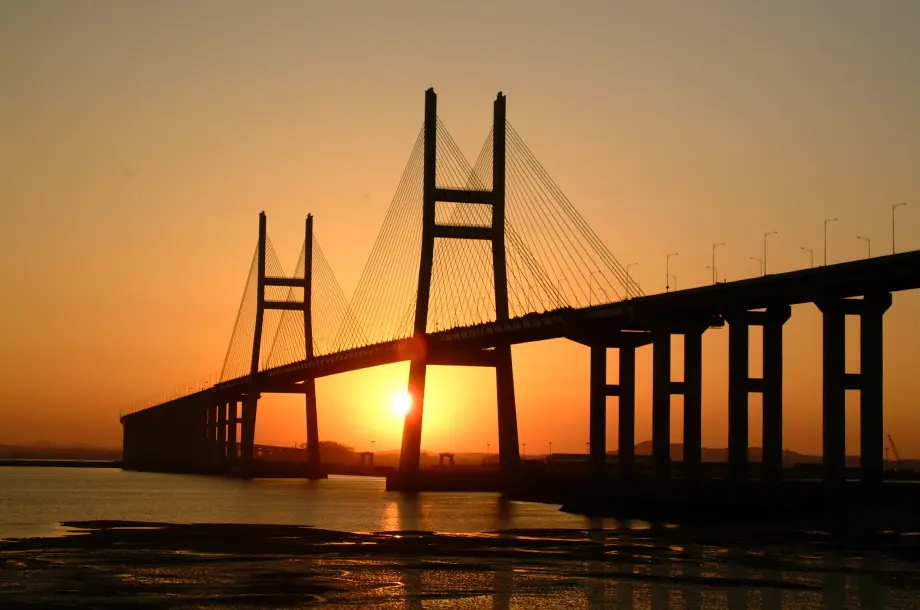

2000년에 개통된 서해대교는 서해안고속도로의 핵심 연결 구간으로 경기도 평택시와 충청남도 당진시를 잇는 대형 사장교입니다. 총 길이는 약 7,310m에 이르며 국내 교량 중 가장 긴 사장교 구간 중 하나로 꼽힙니다.



주탑은 H자형 철근콘크리트 구조로 설계되었으며 높이는 약 182m입니다. 중앙 경간은 470m로 장대 경간을 안정적으로 지지하기 위한 구조적 설계가 적용되었습니다. 거더의 경우 콘크리트 상자형(Box Girder) 구조로 구성되어 있으며 바람 등 외부 하중에 대한 강성을 확보하고 유지보수의 용이성까지 고려한 형식입니다. 사장교 구간의 케이블은 강철 재질로 주탑에서 비스듬히 거더를 직접 지지합니다. 이 케이블 시스템은 인장력을 통해 하중을 주탑으로 전달하며 구조의 안정성을 확보합니다.



2. Millau Viaduct (밀라우 고가교)

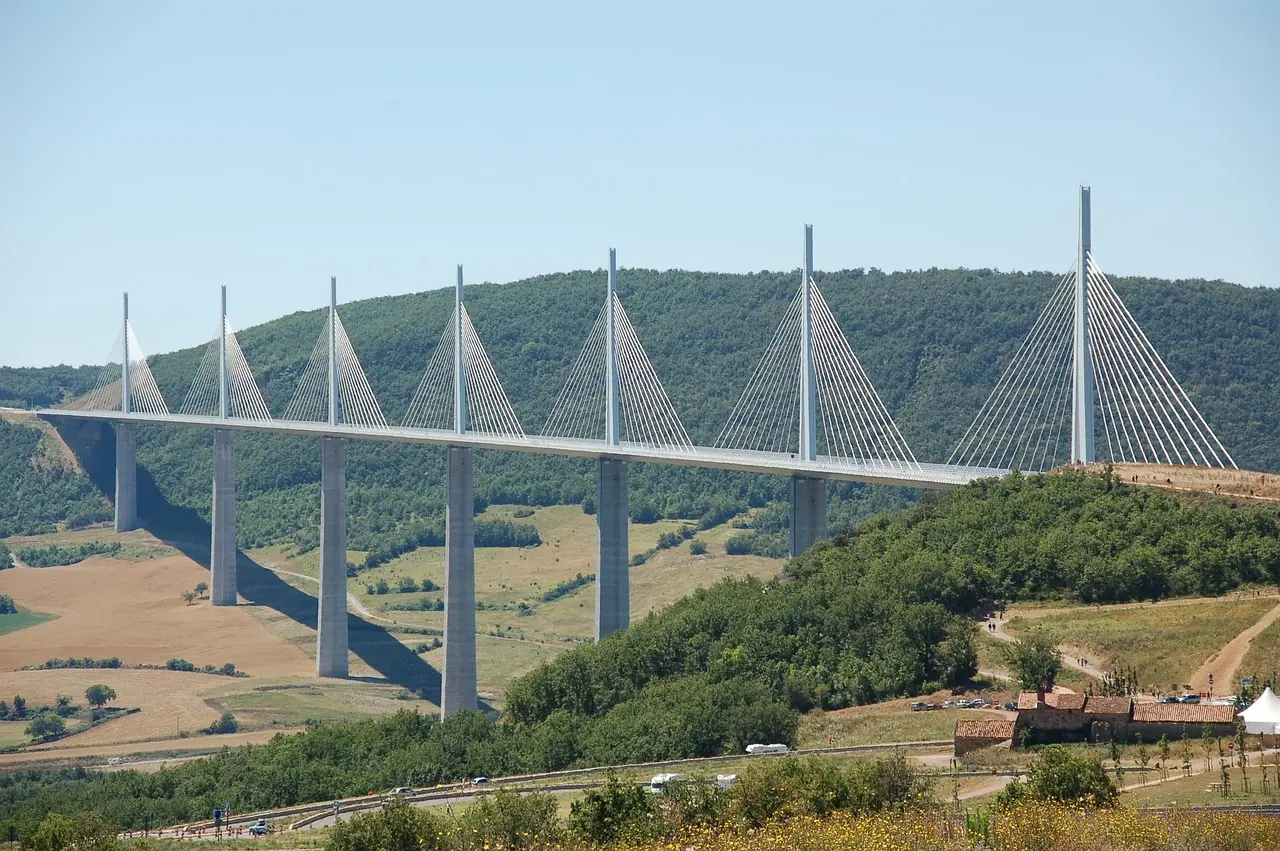

2004년에 개통된 밀라우 고가교는 프랑스 남부의 타른 강 협곡을 가로지르는 세계적인 사장교입니다.

프랑스 밀라우(Millau) 지역에 위치하며 총 길이는 약 2,460m입니다. 아름다운 경관과 공학적 성취가 조화를 이루는 이 교량은 건축과 토목기술의 융합을 보여주는 대표 사례입니다.



밀라우 고가교의 주탑 높이는 약 87m이며 중앙 경간은 약 342m로 설계되었으며 높은 교각과 연결되는 긴 경간은 깊은 협곡을 안정적으로 횡단할 수 있도록 설계된 것입니다. 거더는 속이 빈 강철 상자형(Box Girder) 구조로 프리패브(공장 제작) 방식으로 만들어진 후 현장에서 연결되었습니다. 이러한 방식은 시공 효율을 높이며 강풍에 대한 저항성과 높은 강성을 확보하는 데 효과적입니다. 케이블은 고강도 강철로 제작되었으며 각 주탑에서 양쪽으로 비스듬하게 설치되어 거더를 직접 지지합니다. 사장 케이블은 인장력을 통해 거더에 작용하는 하중을 주탑으로 전달하는 역할을 합니다.



OUTRO

교량은 단순한 이동 수단을 넘어 도시의 구조와 풍경을 정의하는 핵심 인프라입니다.

이번에 살펴본 현수교와 사장교는 구조적 효율성과 시각적 상징성을 모두 갖춘 대표적인 교량 형식으로 각기 다른 환경과 기술적 요구에 따라 구현됩니다. 위 사례들은 이러한 구조 형식이 실제로 어떻게 적용되어 도시의 기능성과 경관을 동시에 강화하는지를 잘 보여줍니다.



이처럼 교량은 건축과 구조 공학이 만나는 지점에서 도시와 사람을 잇는 역할을 수행하며 도시의 흐름 위에 놓인 이 연결의 구조물들은 우리가 살아가는 공간의 가능성을 확장하는 하나의 방식임을 보여줍니다.
