너는 모르잖아, 신비로운 도면의 세상을. 2탄_ 도면 기호
저번 아티클에서는 도면의 종류, 선과 같은 도면의 기본을 알아보았다면 이번 아티클에서는 도면에서 사용하는 기호에 대해서 알아보겠다. 도면의 기본만을 안다고 도면을 읽을 수 없기 때문에 우리는 약속된 기호를 알아야 도면을 읽을 수 있다.

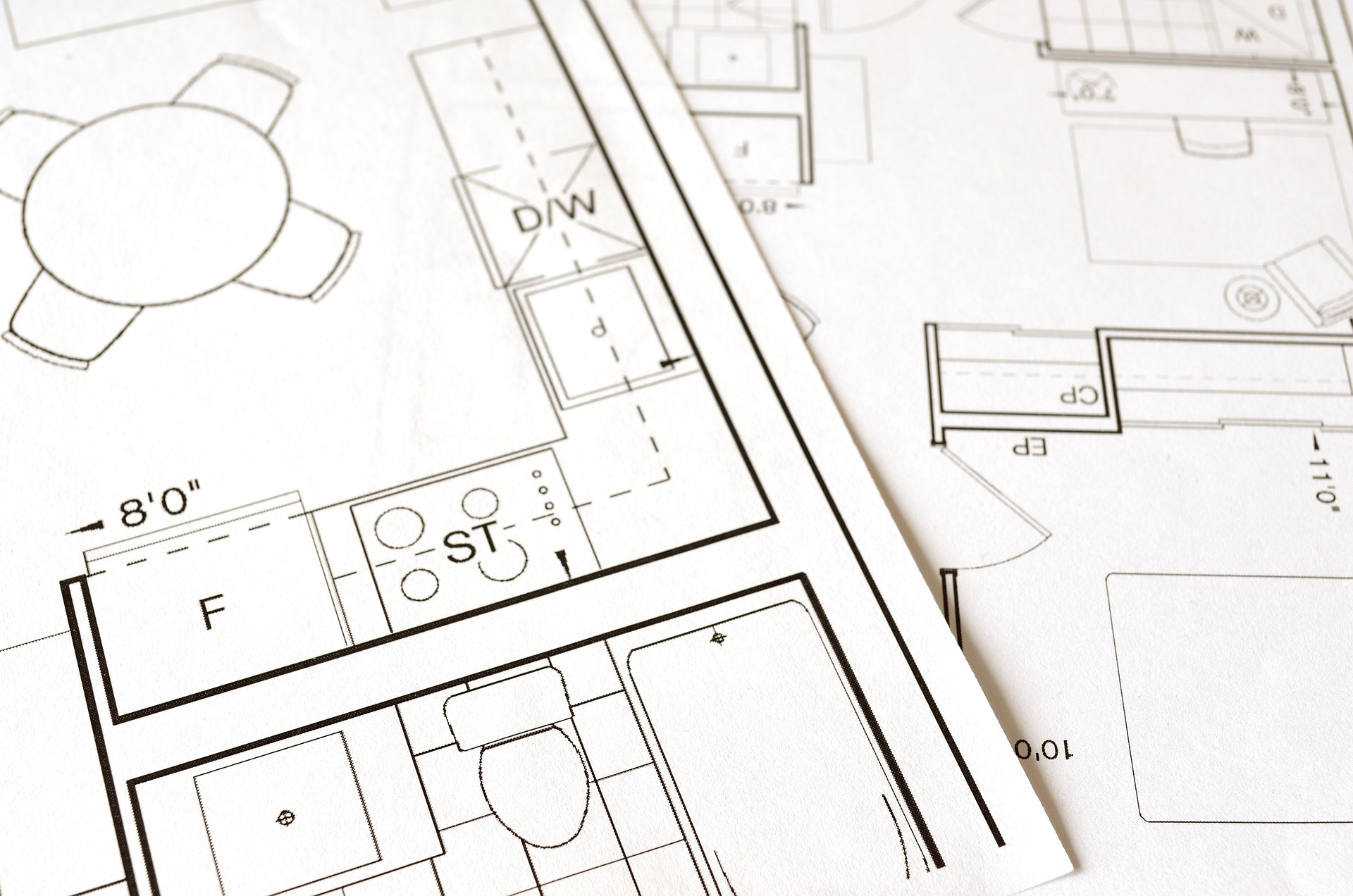

도면에서 사용하는 표시 및 기호

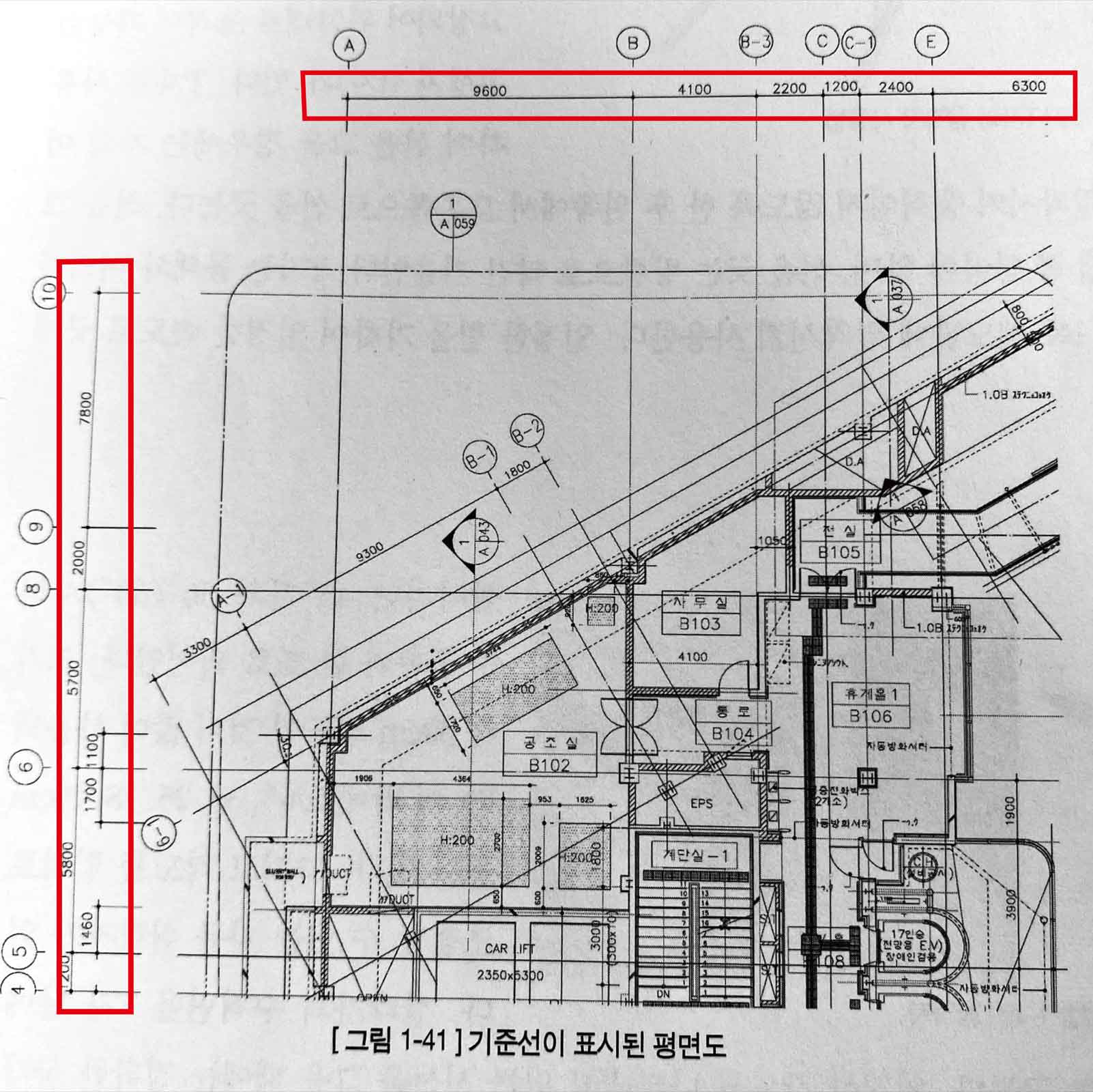

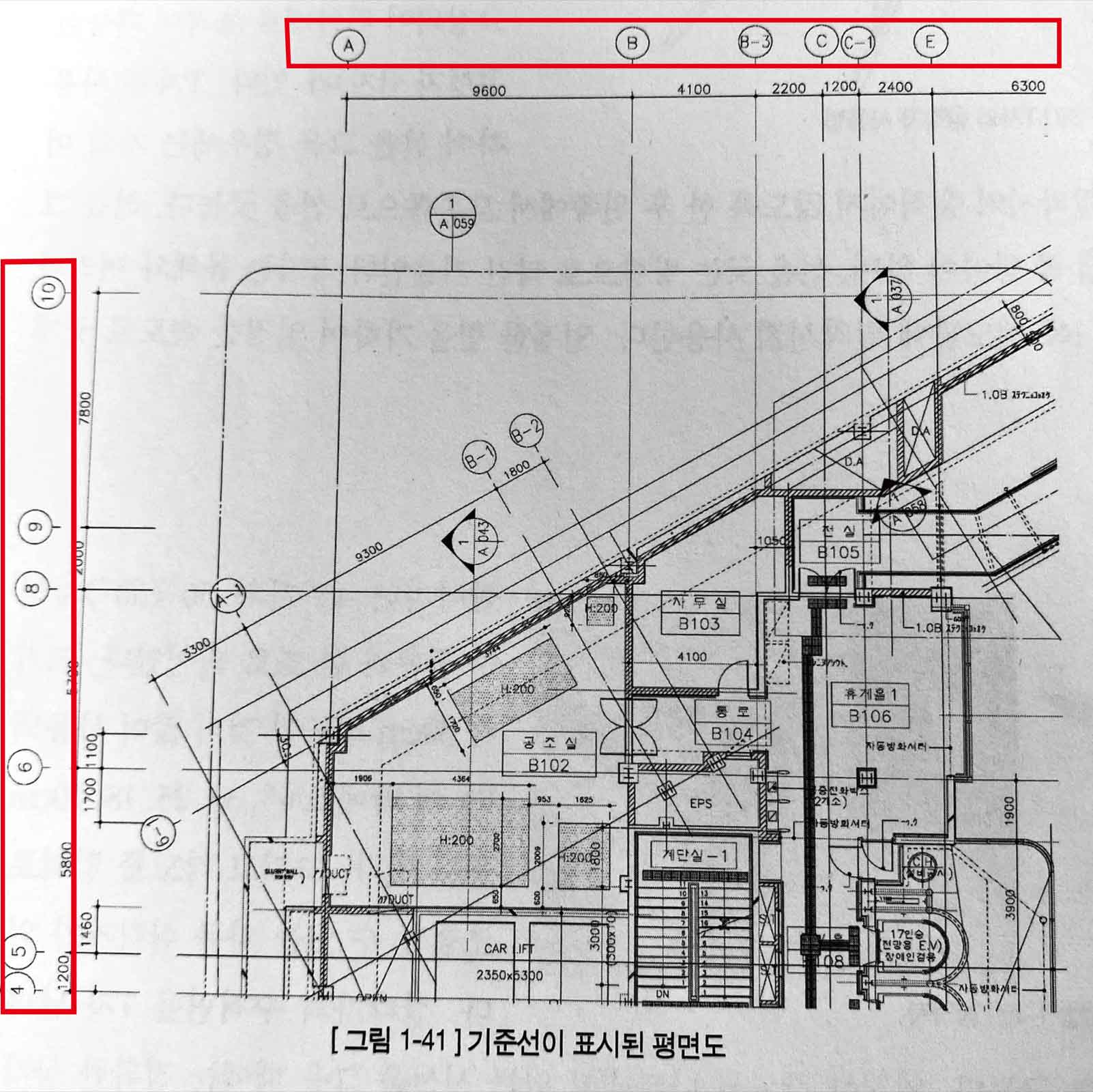

1.기준선
수학에서처럼 X축과 Y축을 좌표화 시켜서 2차원을 표현하는 것처럼 3차원상에서 행해지는 건축 행위 역시 이러한 X, Y, Z축 좌표가 기본이 된다. 평면도에서 살펴보면, 기본적으로 X, Y 좌표축으로 도면이 작성된 것을 확인할 수 있다. (다른 기호를 사용하기도 함.)
이 방법이 가장 일반적이고 보기에 편한 방식이다. 건축물은 대개 일정 규모의 건축인 경우 관리와 계획 및 시공의 편리성을 위해 일정 간격으로 모듈을 정하여 계획하는 경우가 많다. 예를 들면 7.5m X 7.5m의 공간을 하나의 단위로 생각하여 계획하면, X1과 Y1은 7.5m의 간격이 되는 것이다. 면적을 계산하기도 쉽고, 계획하기에도 용이한 측면이 있어서 이런 방식이 많이 사용되곤 한다. 일반적으로 기준선은 평면적으로는 x 방향과 y 방향으로, 입체적으로는 z 방향으로 잡고 1점 쇄선으로 나타낸다.
2.치수선
치수보조선은 치수를 나타내는 부분의 양 끝에서 치수선과 직각이 되도록 긋되, 도면에서 2~3mm 정도 떨어져서 표현되는 것이 보통이다. 치수보조선의 끝도 치수선과의 교점을 지나서 3mm 정도 더 나오는 것이 또한 일반적이다.
치수가 기입되는 방식은 원칙적으로 치수선에 따라 도면에 평행하게 쓰이고 도면의 아래로부터 위로, 또는 왼쪽에서 오른쪽으로 읽을 수 있도록 치수선의 윗부분에 기입되거나 치수선을 긋고 그 위에 치수를 기입한다.
3. 원호, 현, 물매 표시
다음 원호, 형, 물매를 표시할 때는 지름 기호∅, 반지름 기호 R, 정사각형 󠄀 기호는 치수 앞에 적는다.
4. 도면 명
도면 명 작성하는 방법도 다양하다.

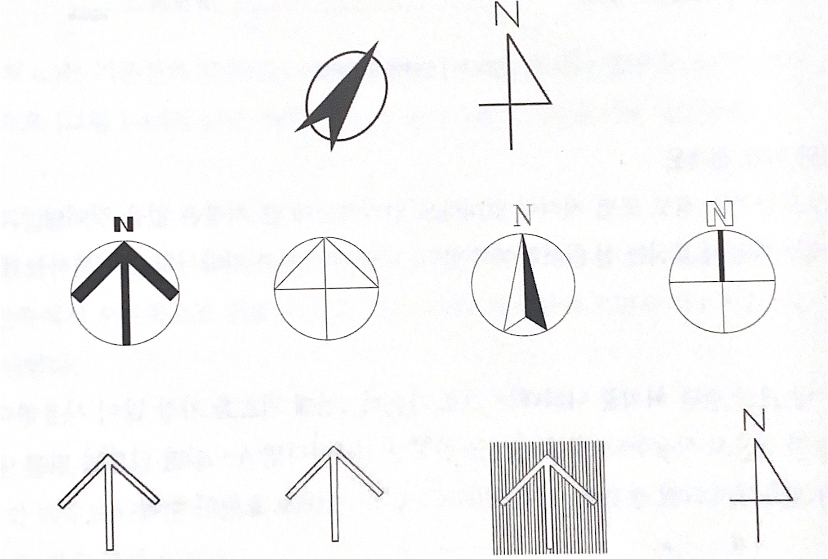

5. 방위 표시 기호
6. 치수의 표현과 기호

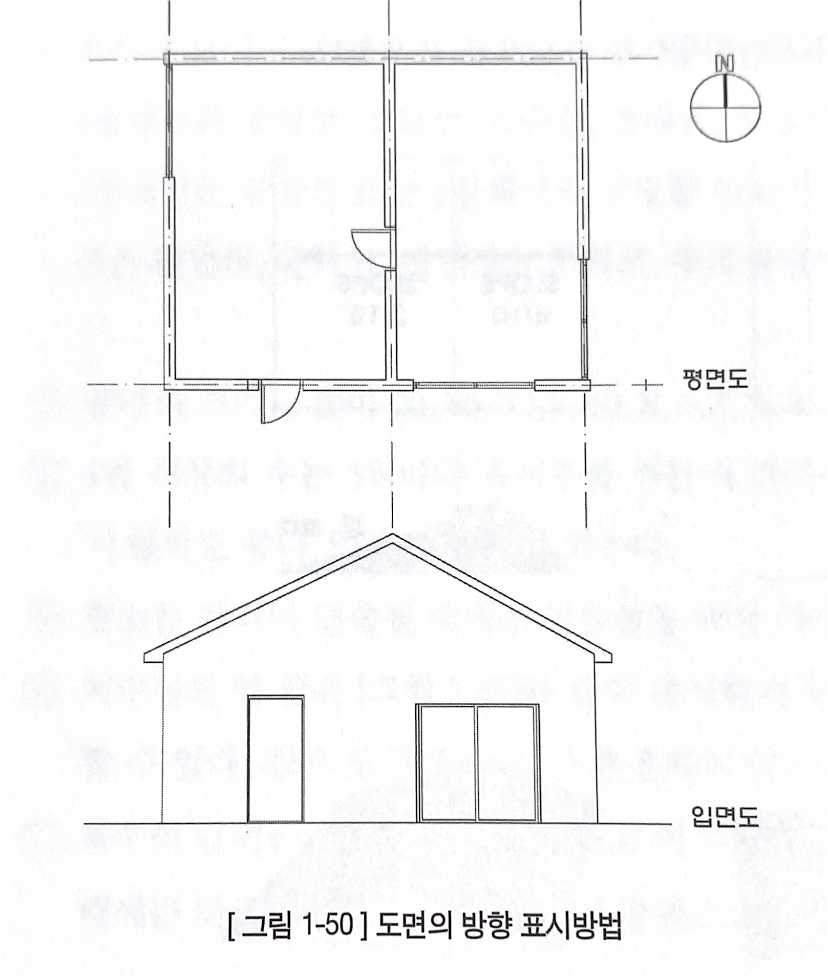

– 도면의 방향
(1) 평면도, 배치도 방향
북쪽을 상부 방향으로 함이 원칙으로 한다.
도로가 있으면 도로를 하단, 건물을 상부 방향으로 배치한다.
(2) 입면도, 절단도 방향
방향에 따라 입면도가 구분되며 바라보는 방향에 따라 관찰자의 입장에서 방향과 관계없이 바라보이는 전면을 정면, 좌측을 좌측 입면 등으로 구분한다.

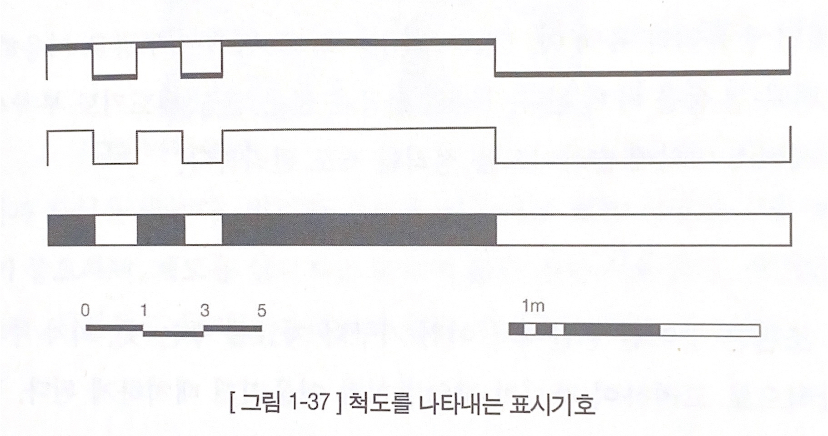

7. 축척
축척은 실제의 물체를 일정한 비례에 따라 축소하여 표시한 것이다. 거의 모든 도면이 확대 또는 축소되어 그려지기 때문에 축척의 개념을 바로 알아야 도면을 바로 볼 수 있다.

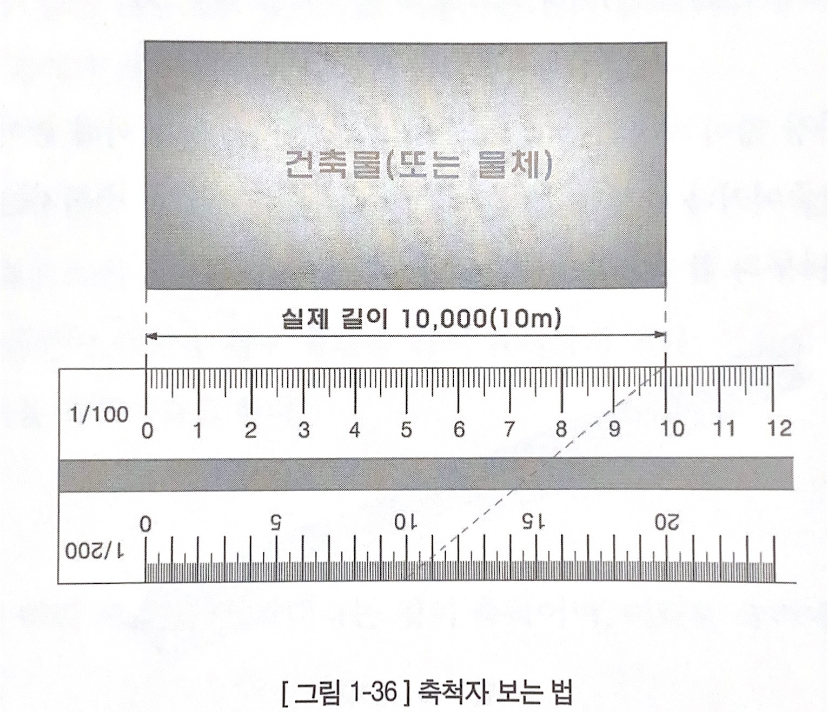

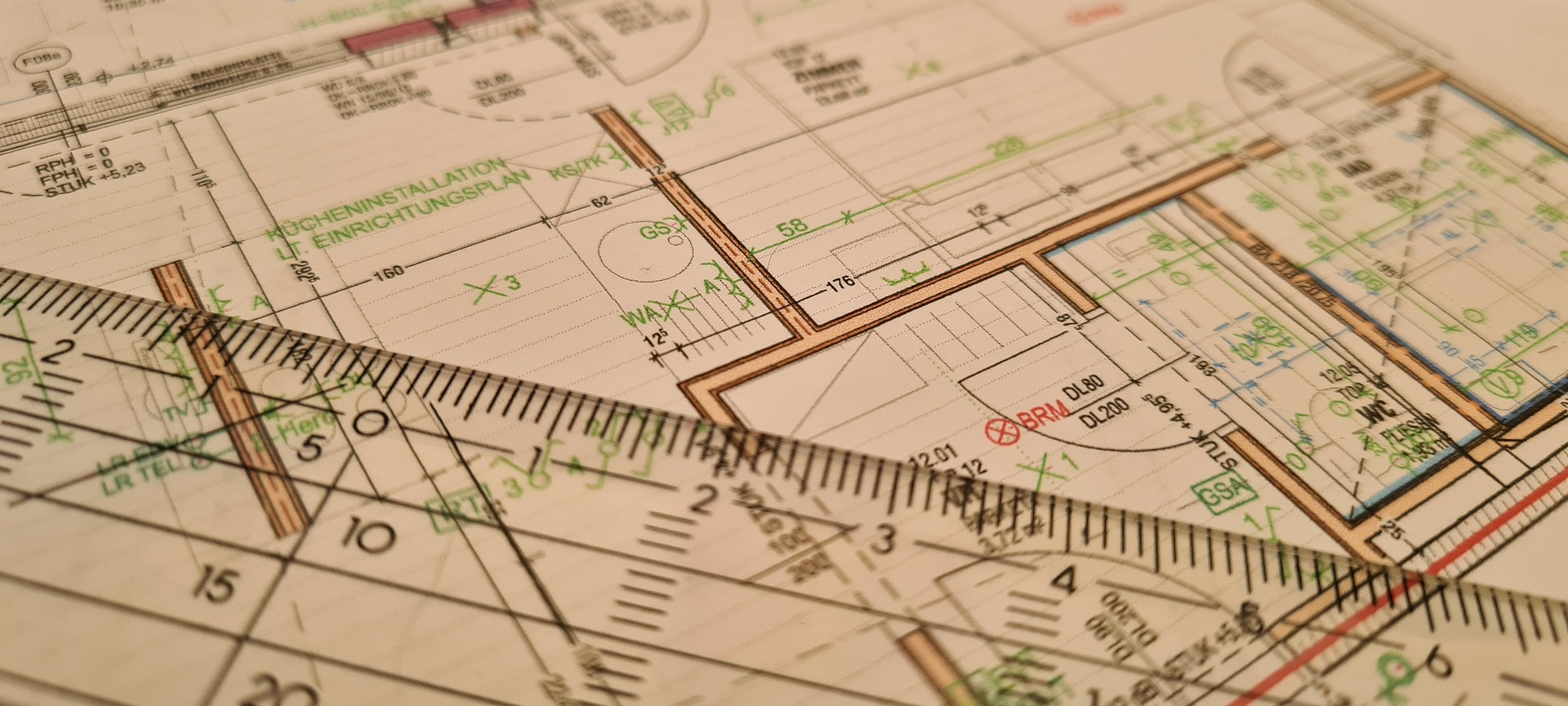

축척을 보는 방법에는 축척자(scale ruler)로 보는 방법이 있다. 가장 많이 사용하는 축소 또는 확대의 비율을 표시해 놓아 실제의 모양을 도면으로 작성할 때 크기를 줄이거나 늘릴 때 효율적으로 사용할 수 있다.
축척자의 축척 눈금은 실제 척도의 길이를 미리 계산하여 편히 사용할 수 있도록 미리 계산해 놓은 자이다. 축척자 사용법은 도면에 10,000으로 표기된 치수가 있다면, 이것은 실제로 10,000mm, 즉, 10m에 해당한다. 이것을 도면의 축척 표시가
– 1/100로 표현한 경우 1/100 스케일 자에서 10 눈금에 해당
– 1/200로 표현한 경우 1/200 스케일 자에서 10 눈금에 해당
이것은 10m인 실제 크기를 1/100로 축소한다는 것은 100배 줄인다는 의미이다. 그래서 10m를 100배 축소를 하면 10cm가 되며, 이것을 200배 축소를 하면 5cm에 해당하게 된다.
이것을 스케일 자에 비교하여 보면, 1/100일 때 실제 10m인 건물이 10cm로 표시되며, 1/200일 때에는 5cm에 해당하는 1/200의 10 눈금에 표현된다.

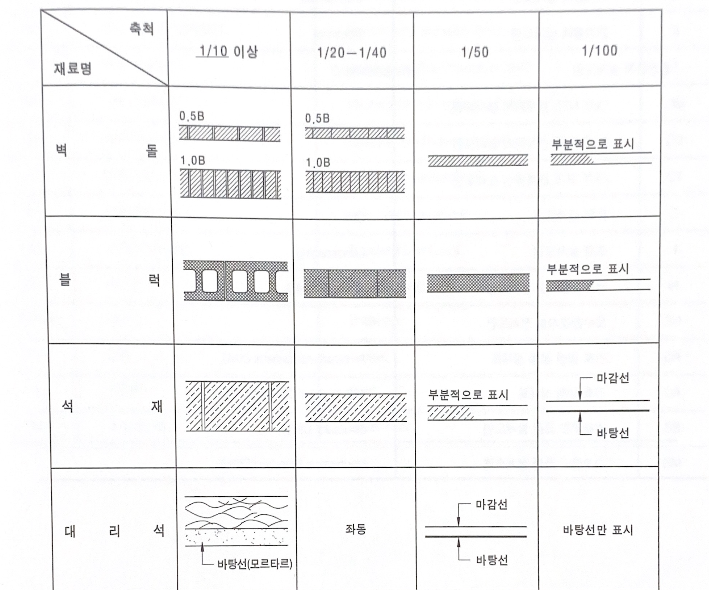

8. 재료 표시 기호
(1) 평면, 단면에서 표시 방법
축척에 따라 표시 방법의 차이가 있긴 하지만 대부분 같은 재료라면 동일하거나 비슷한 모양으로 표시하게 된다.
저번 아티클에 이어 이번 아티클에서는 도면에서 사용하는 표시 및 기호에 대해서 알아보았다. 도면은 약속된 기호와 형태로 표시된 건축물을 건축하기 위한 관계자 간의 언어이다. 도면에서 사용되는 약속된 언어를 익히는 것이 도면 보기의 첫걸음이다. 아티클이 조금이나마 도움이 되었으면 한다.
본 아티클은 「건축 설계 도면 보는 법」 ( 차상모, 임기택 공저 ) 책의 내용을 바탕으로 작성되었습니다.
