🎯 스케치업 도면 임포트부터 벽체 모델링까지 — 현업 실무 팁 대공개

안녕하세요! 렉터스에서 스케치업, 엔스케이프를 교육하고있는

쭈햄 최주영입니다!



오늘도 엔클단 오픈채팅방에서 질문이 올라왔습니다!



캐드 도면 임포트해서 라인잡고 면 생성하려면

자꾸 이상하게 면이 잡히는데

제가 잘못하는걸까요?



라는 질문입니다.



제가 실무에서 작업하는 방식 그대로 알려드릴게요~

천천히 따라와보세요!



1. 도면 임포트 후에는

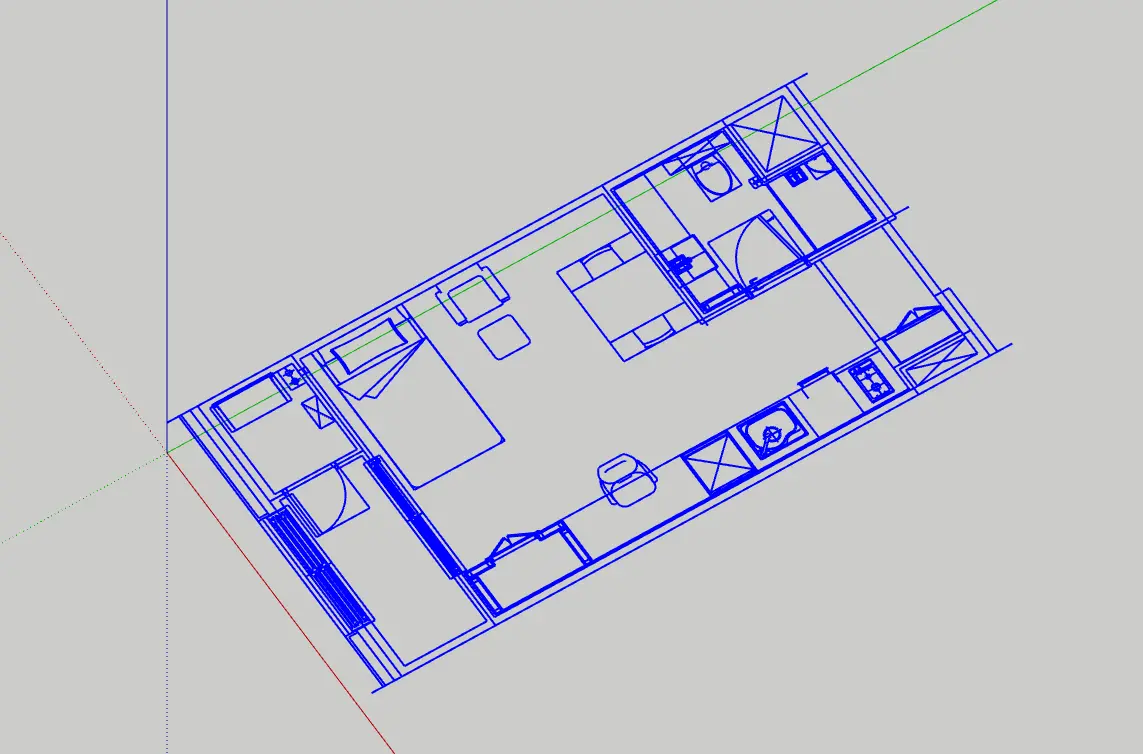

보통 아래처럼 도면을 임포트해오면

그 선위에서 바로바로 면을 만드려고 하실텐데말이죠!



그렇게되면 도면상에서 겹쳐있는 선이나

z 값이 틀어져있는 등의 문제들이 있어

면이 제대로 생성되지 않습니다.

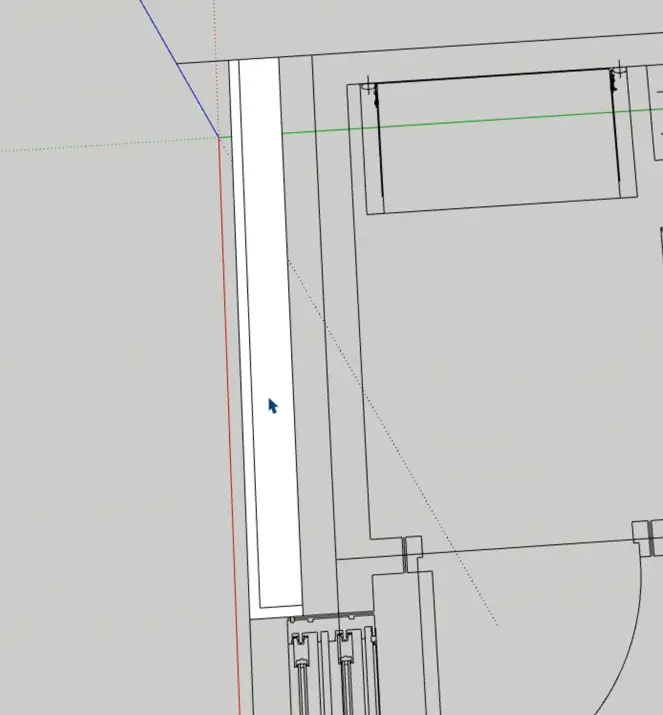

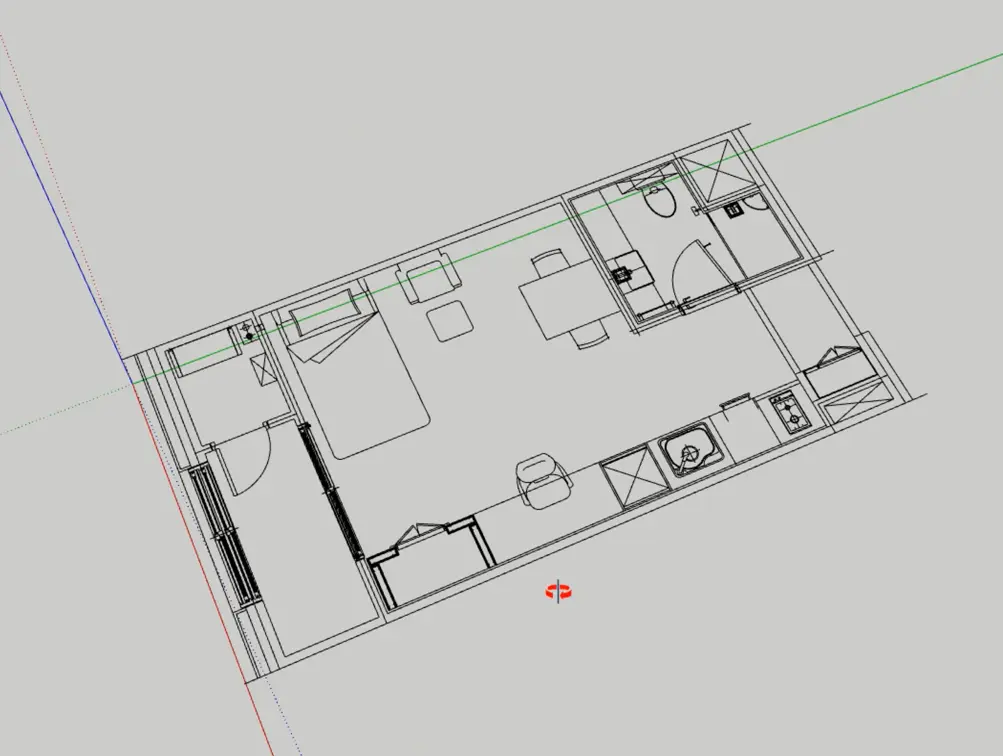

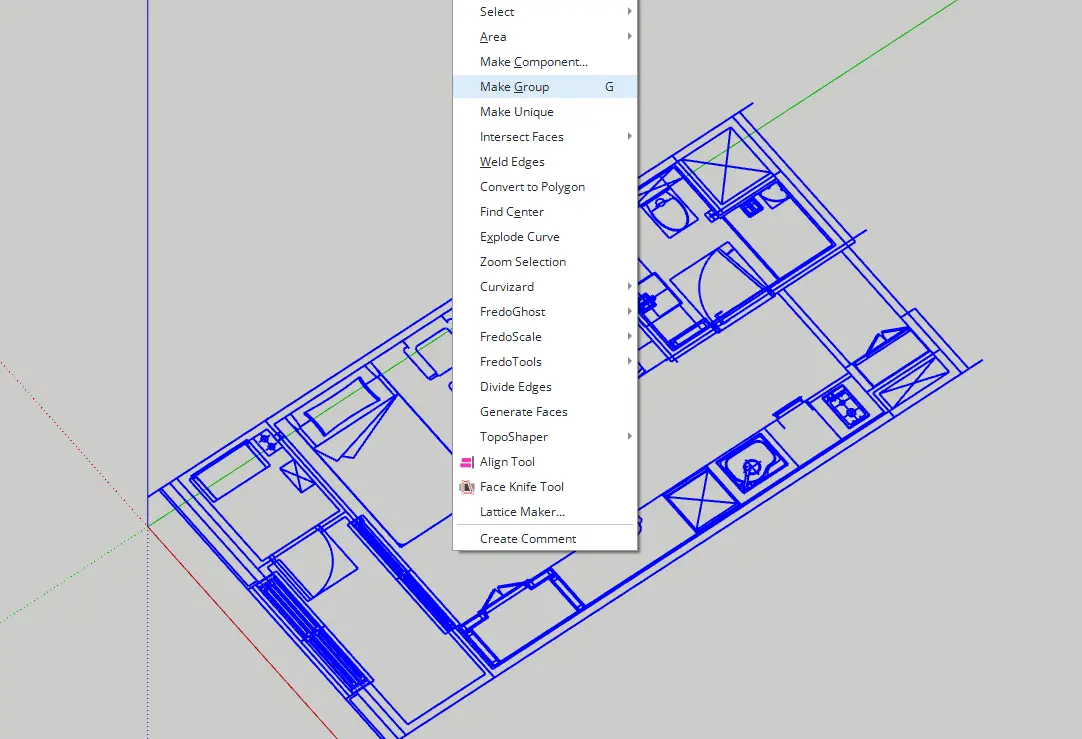

따라서 저는 도면을 일단 가져오면 아래처럼 모두 잡고



우클릭 > make group을 해줍니다.

그러고 나서 벽체를 올릴때는 도면 그룹 안에 들어가서 작업하는게 아니고

그룹 밖에서 벽체를 올리며 작업합니다.



도면은 단지 기준선 스냅을 위한 도구로만 쓰는 셈이죠.



이렇게 구분해주면 정리되지 않은 선으로 인해 작업이 꼬이지도 않고

도면이 바껴도 들어갔던 도면만 삭 바꿔끼운후

변경된 부분만 모델링에서 바꾸면 되니 번거롭지 않아요.





도면 선 바로 위에서 작업하게되면 도면이 변경된 후에는

다시 모든 작업을 해야하니 다시 0에서 시작해야하는 경우가 발생하기에

저는 이렇게 작업하는 것입니다.





2. 벽체 올리기

이제 벽체를 올려봅시다.





도면에서 벽체 부분을 파악한 후

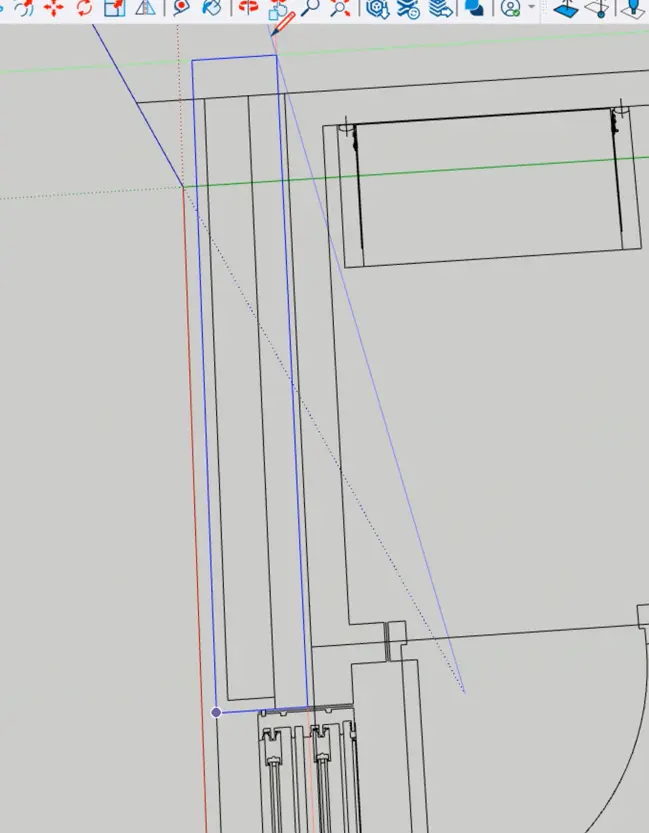

벽체의 크기에 맞게 선을 딸 것입니다.

일반적인 수직 벽이면

rectangle 기능을 이용해서

네모 박스 만들어줍니다.





이때는 z값이 틀어지지 않게

축 고정을 통해 균일한 축에서만 생성되게 합니다.

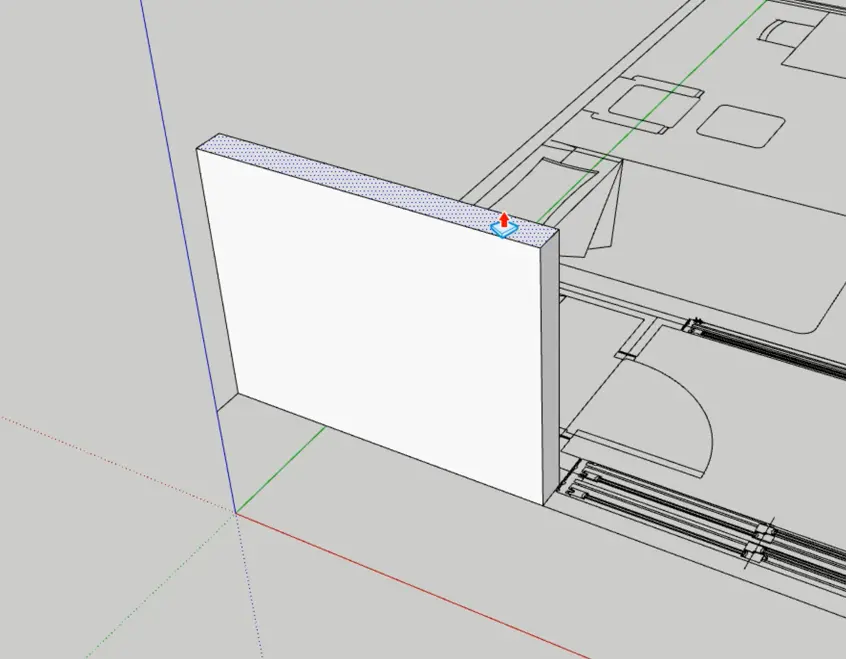

면에서 push pull을 통해

원하는 높이만큼 올려줍니다.



지정된 숫자가 있다면 숫자 타이핑해서

엔터를 누르면 바로 적용됩니다.

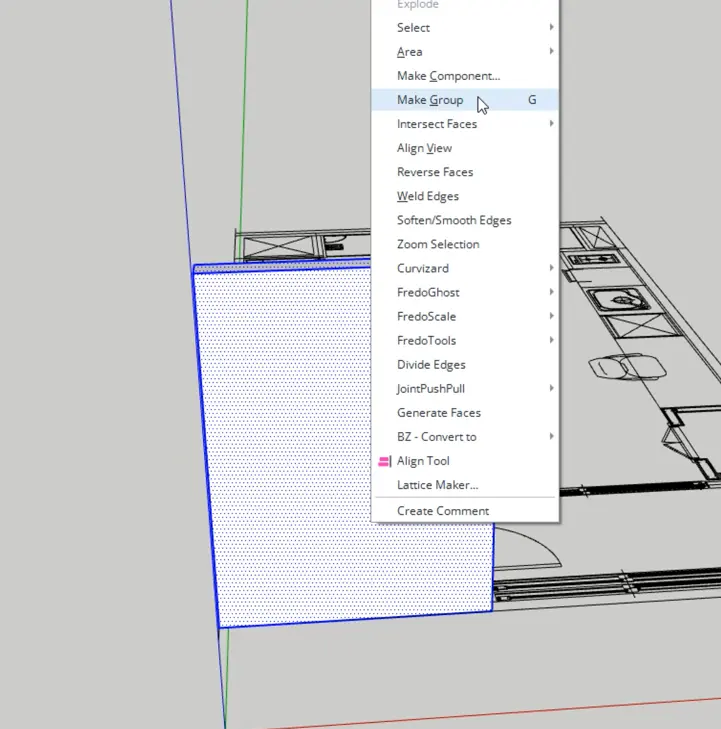

만든 벽은 세번 클릭해 모두 잡고

make group 해줍니다.



저는 이렇게 만든 벽체를 하나의 그룹으로 묶지 않고

같은 재질이나 자재가 들어갈 벽만 따로 잡아 그룹 짓습니다.



한번씩 모든 벽을 그룹을 짓지 않거나

덩어리로 만들어두는 경우가 있는데

이 경우엔 수정에 아주 취약한 상태가 됩니다.

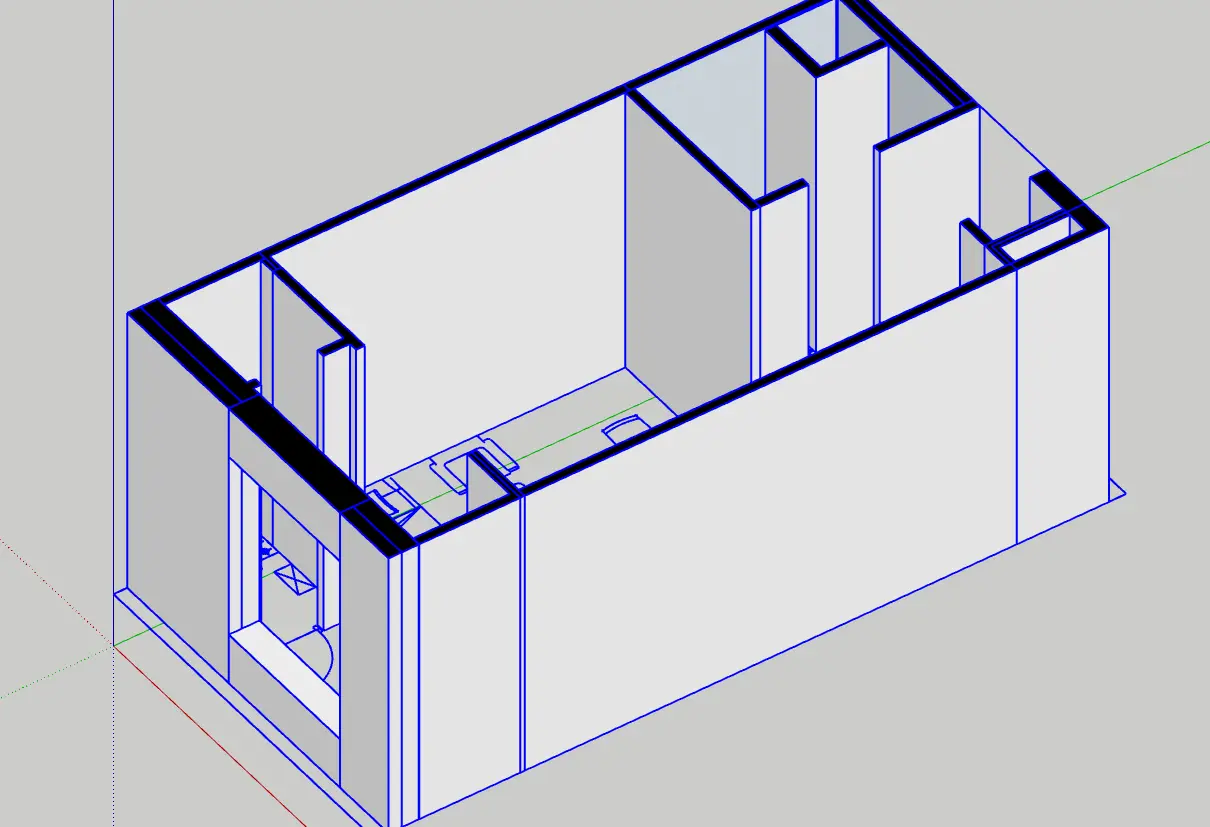

이런식으로 쭉쭉 만들어주시면 됩니다~!





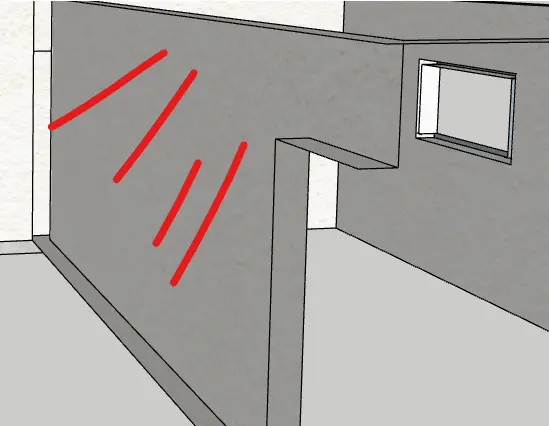

어? 저는 저 벽체와 벽체 사이의 선이 싫은데요?

하시는 분들은 아래 적어둔 포스팅 보시고

선만 하이드해주시면 됩니다!



https://blog.naver.com/lecreation/223982395029



3. 매핑해주기

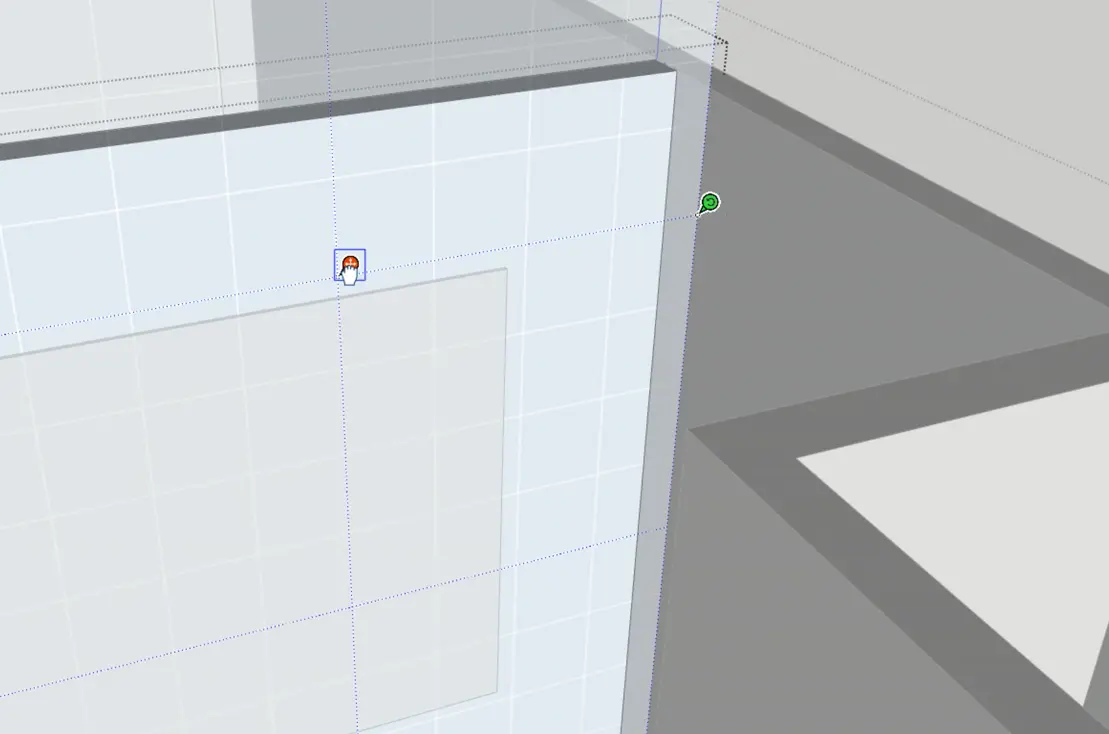

이제 각각의 벽체 그룹으로 들어가

필요한 매핑들을 면에 매핑해줍니다.





면에 매핑할 경우

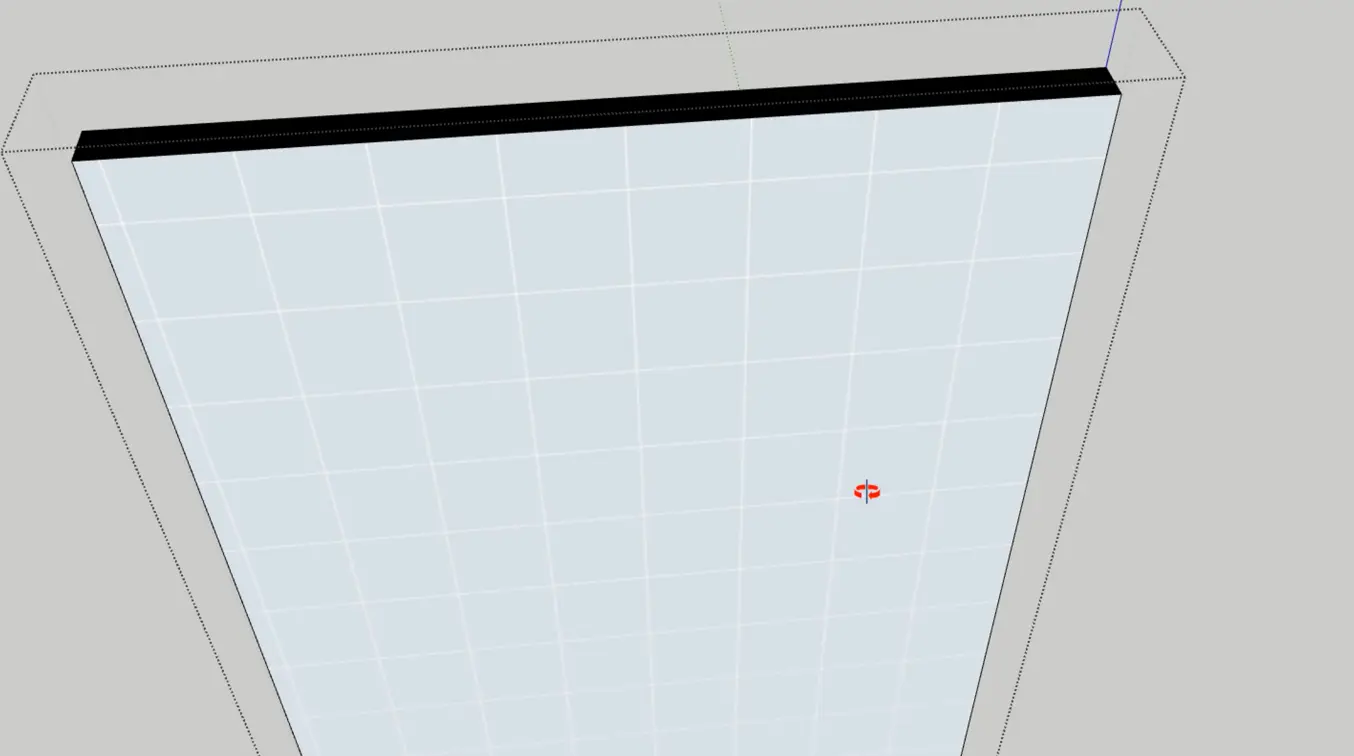

texture position을 통해

내가 원하는대로 매핑을 수정할 수 있어서 더욱 좋습니다!





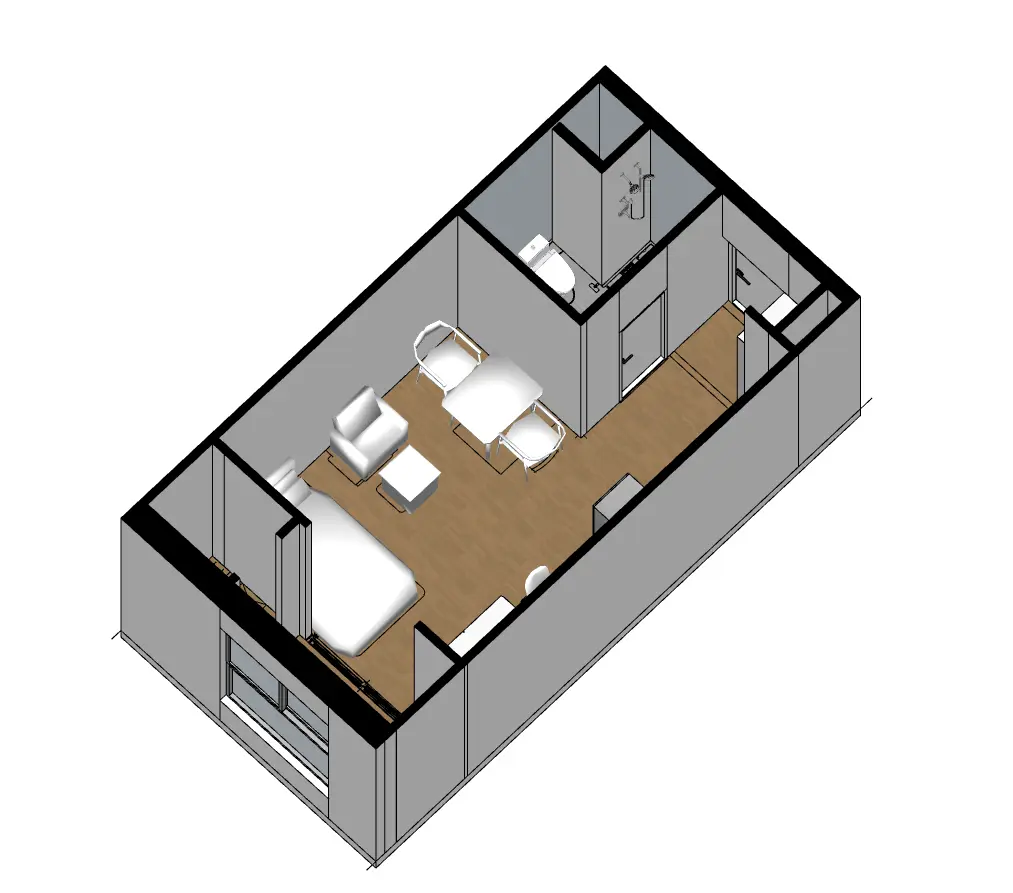

가구 배치까지 하면 끝!





---

어때요? 참쉽죠?

오늘은 도면에서 벽체를

올리는 방법에 대해 알아봤습니다.
