겹쳐진 벽체 라인 깔끔하게 지우는 방법 4가지! 스케치업 실무 팁

안녕하세요~

렉터스에서 스케치업과 엔스케이프 교육을 하고 있는

쭈햄 최주영입니다!



오늘도 엔클단 오픈채팅방에서 질문이 올라왔어요!

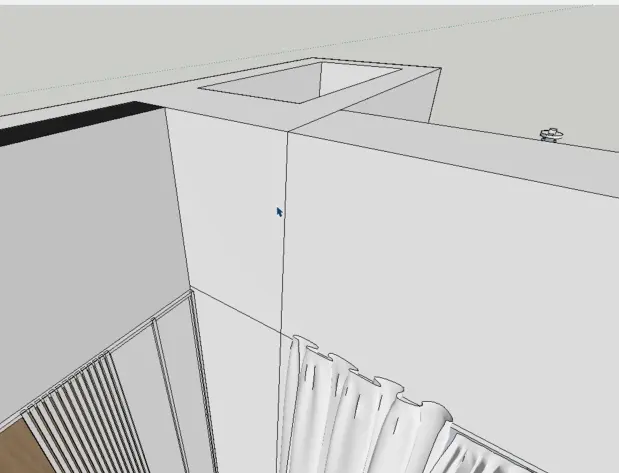

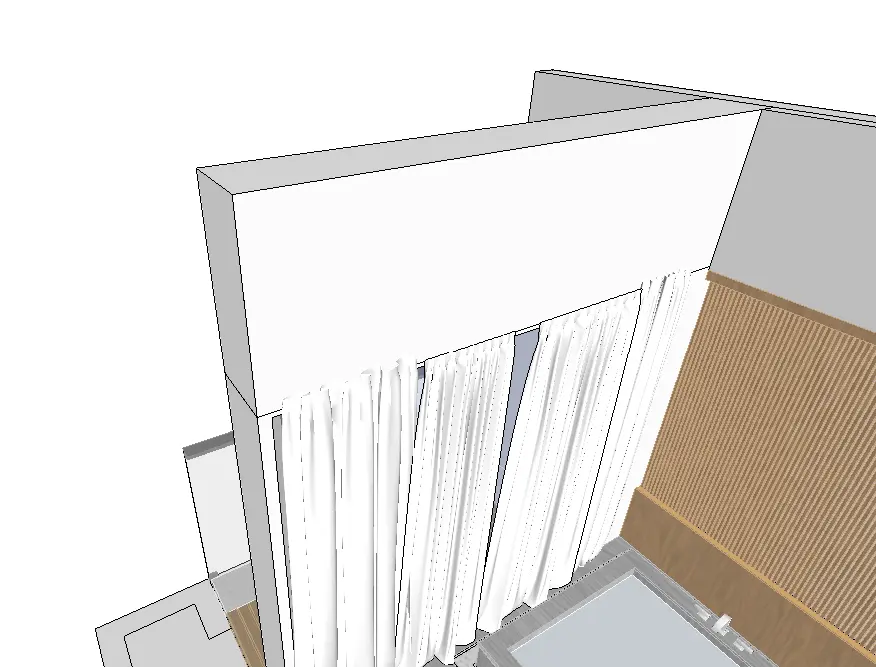

벽체와 벽체가 만나는 부분에 수직으로 라인이

생기는데 이 라인을 지울 수 있는 방법이 있을까요?



이 문제는 그룹의 개념만 명확히 알고 있다면

충분히 해결할 수 있답니다~!



그럼 바로 시작해볼게요!



1. 그룹 내부에 들어가기

일단 짚고넘어가야하는 점은

위 사례의 경우 벽체 그룹과 그룹이 딱 만난 경우입니다~!

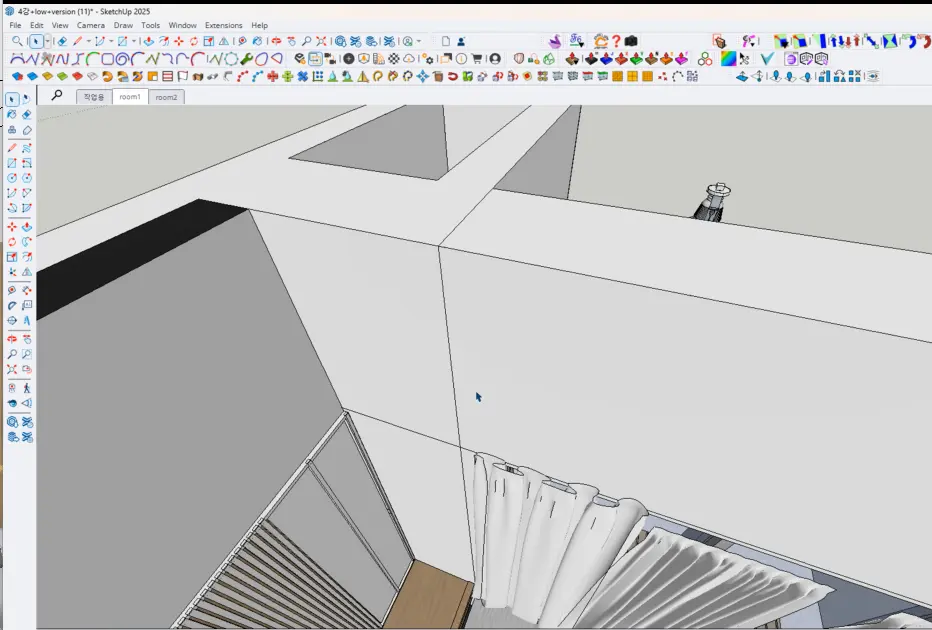

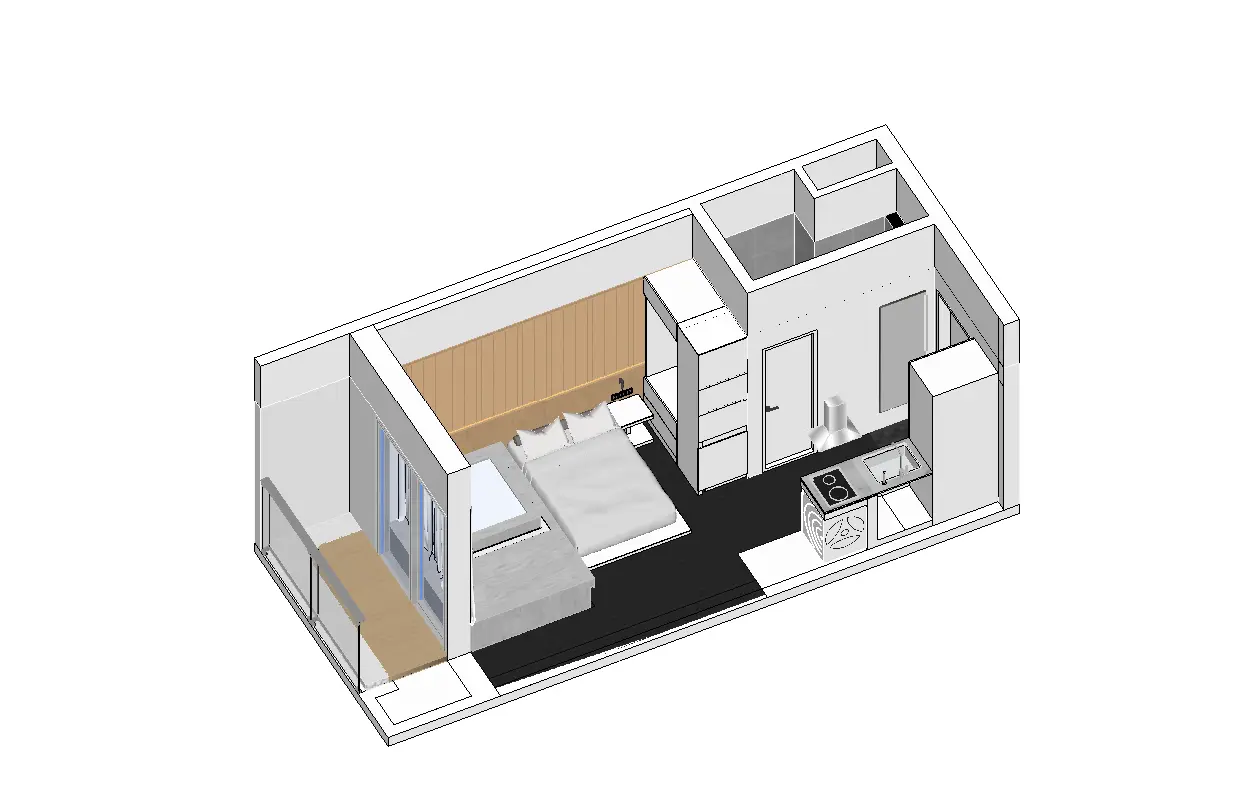

그 상황에 맞춰진 모델링 스크린샷입니다.

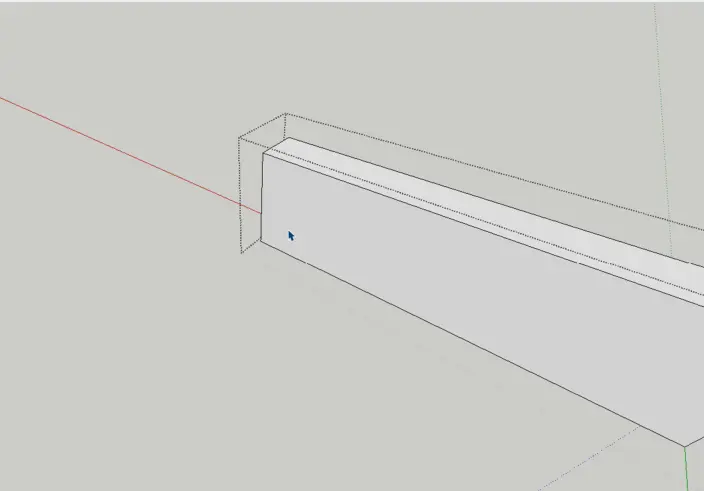

이렇게 겹치는 부분에 선이 생기는 것을 지우고 싶다면

일단 그룹 내부에 들어가야합니다.





왜 그룹안으로 들어가야하냐?

심플합니다.

그룹안에 들어가야 선을 수정할 수 있잖아요?

그렇기에 그룹 안으로 들어가는 것입니다.

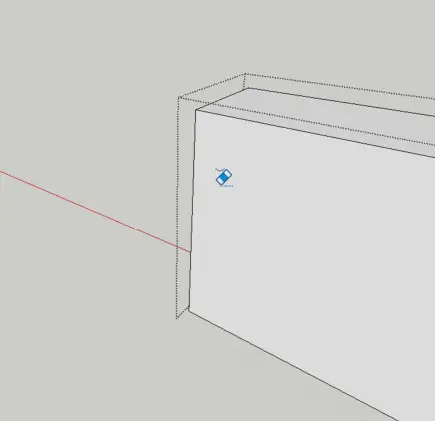

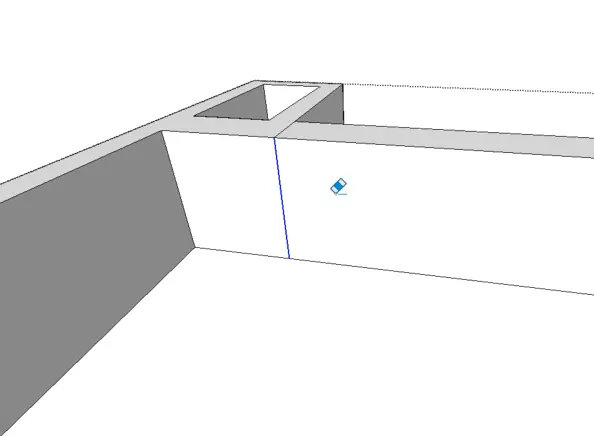

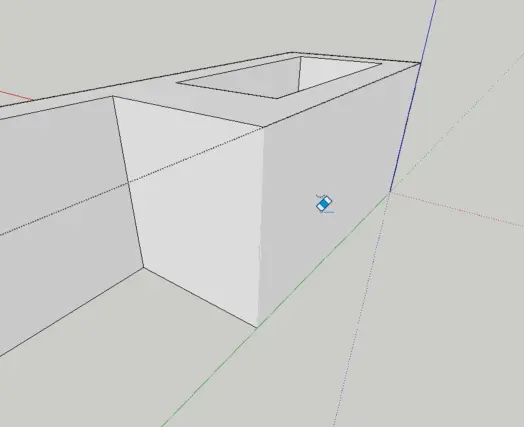

지우고 싶은 선 위에서

e (eraser, 지우개)를 실행하고

shift를 누르고 있어면 지우개의 아이콘이 조금 바뀝니다.



이 상태는 완전히 지우는 것이 아닌

하이드 상태로 바꿔주는 기능입니다.

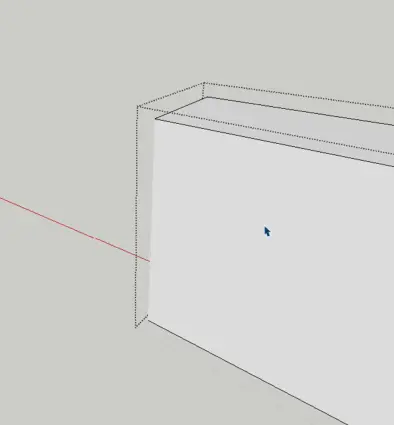

원하는 선 위에서 클릭하며 슥 움직여주면 선이 하이드됩니다.



2. 반복 작업하기

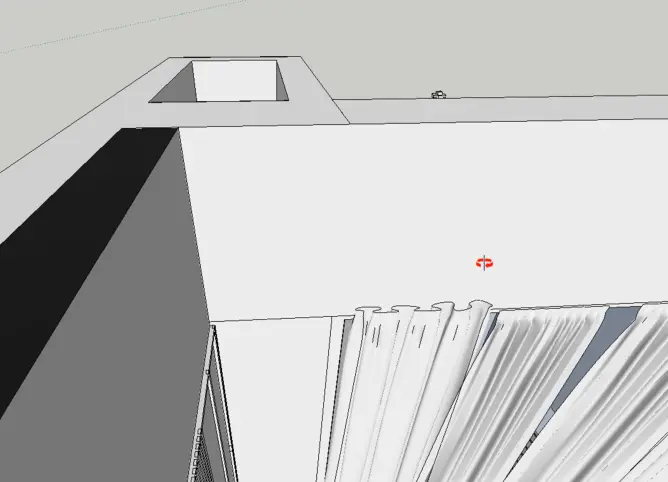

그룹에 나와서 확인해보니

아직 선이 있습니다.

왜 그럴까요?





이 또한 심플합니다.

맞물린 또 다른 그룹의 선이 살아있기 때문이죠.

해당 그룹 내에 들어갑니다.





다시 shift + e를 통해 하이드해줍니다.

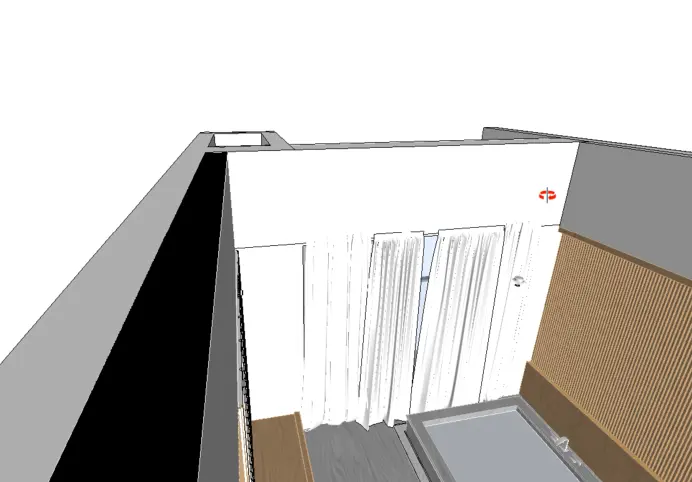

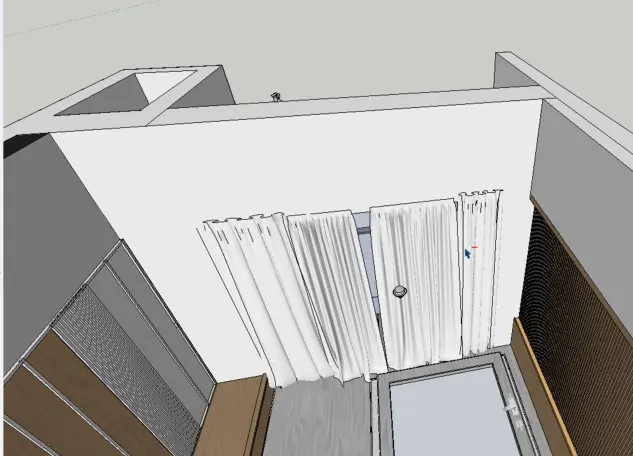

그룹 나가서 봐봅시다.

감쪽같죠?





3. 선을 살리고싶을 때

지웠던(사실은 숨겼던) 선을 살리고 싶다면 어떻게해야할까요?



unhide all 했는데도 안먹힌다고요?



이에 대한 답변 또한 심플합니다.



그룹 내에서 일어난 일은 그룹 내에서 해결해야합니다.

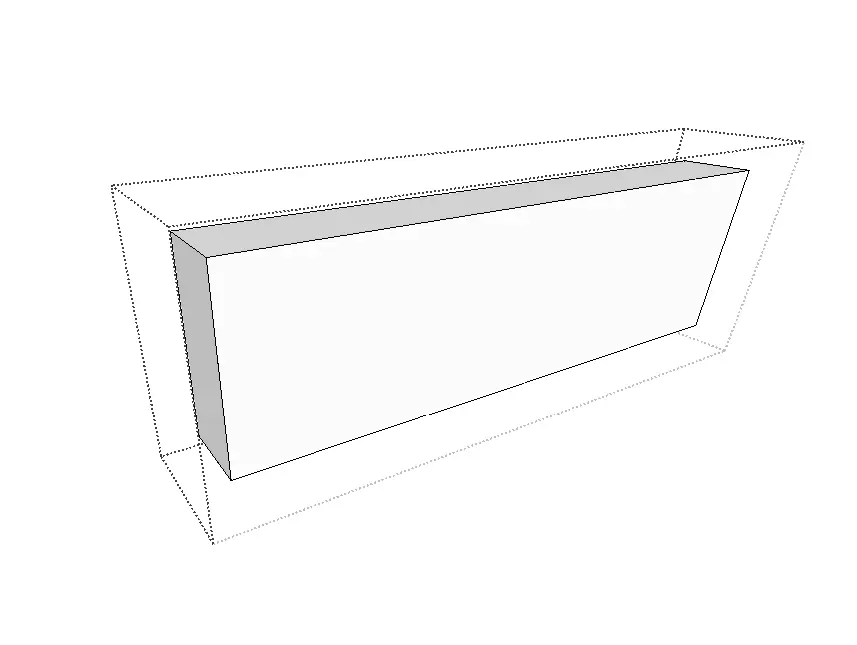

그룹에 들어가서

unhide all을 해주시면

숨겼던 선이 짠하고 나타납니다.





이렇게 말이죠.



4. 벽체와 벽체 합치기

벽체가 너무 많이 나눠져있다고 느끼거나

나눠진 벽체를 합쳐서 정리하고싶을 때도 있겠습니다.

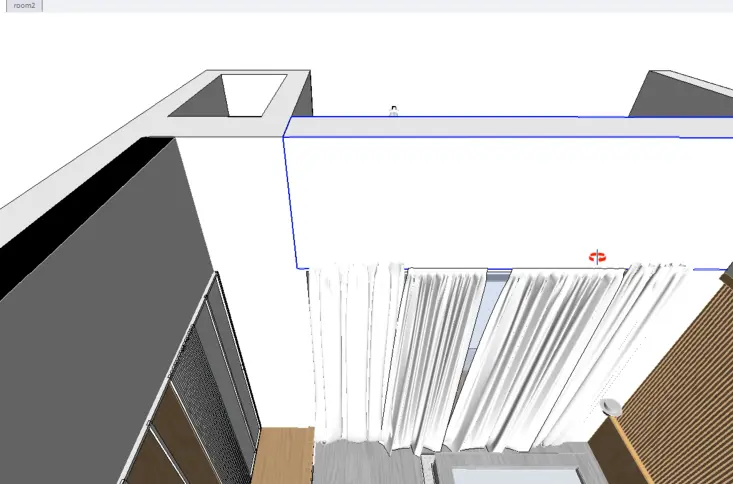

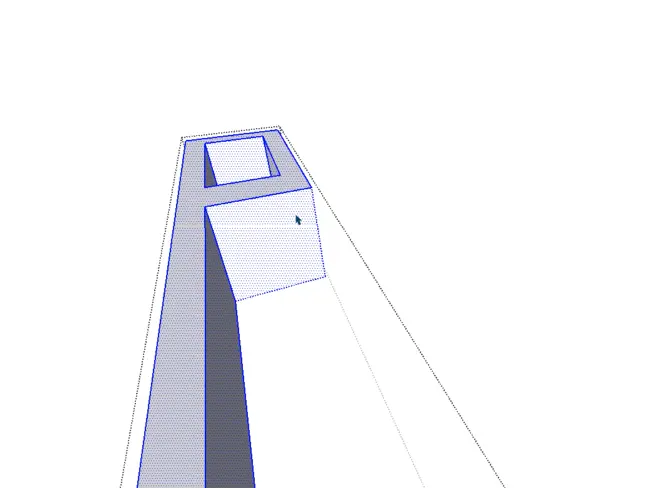

그럴땐 합칠 벽체 하나의 그룹 내부로 들어갑니다.

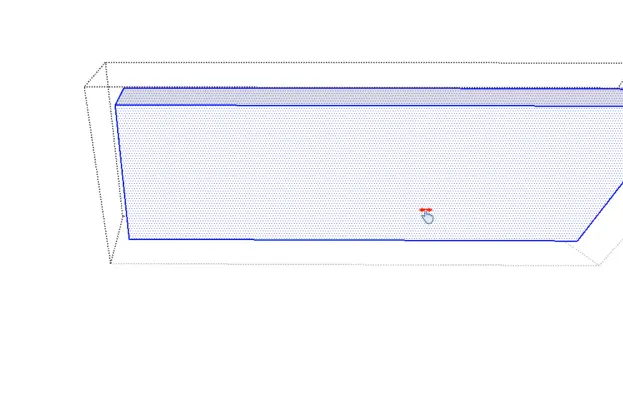

전체 셀렉을 한 다음 ctrl x 잘라내기합니다.

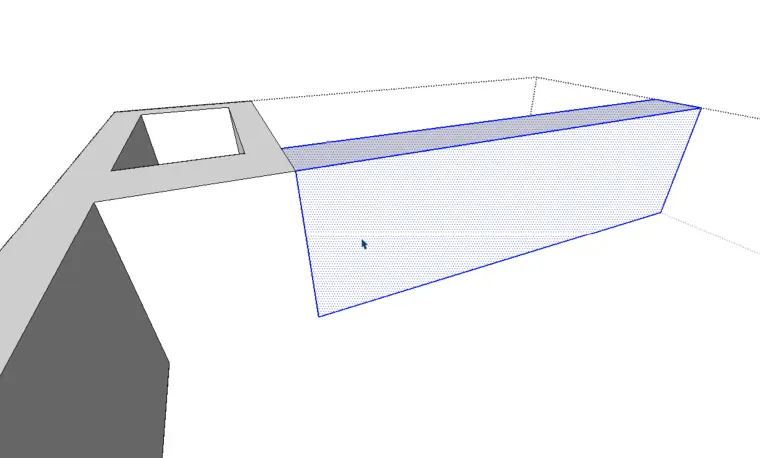

이제 합쳐줄 벽체의 그룹 내부로 들어갑니다.





이 상태에서

paste in place (제자리 붙여넣기) 를 실행해주면

잘라낸 위치 그 위치 그대로 붙여넣기가 됩니다.





그러면 현재 그룹 내부에는 모두 점,선,면만 남게되기에

발생한 선은 erase로 지울 수 있습니다.





완성이죠!





---

어때요? 참쉽죠?

오늘은 겹쳐진 벽체의 선을

숨기는 방법에 대해 알아봤습니다.
