너는 모르잖아, 신비로운 도면의 세상을. 01_도면의 기본

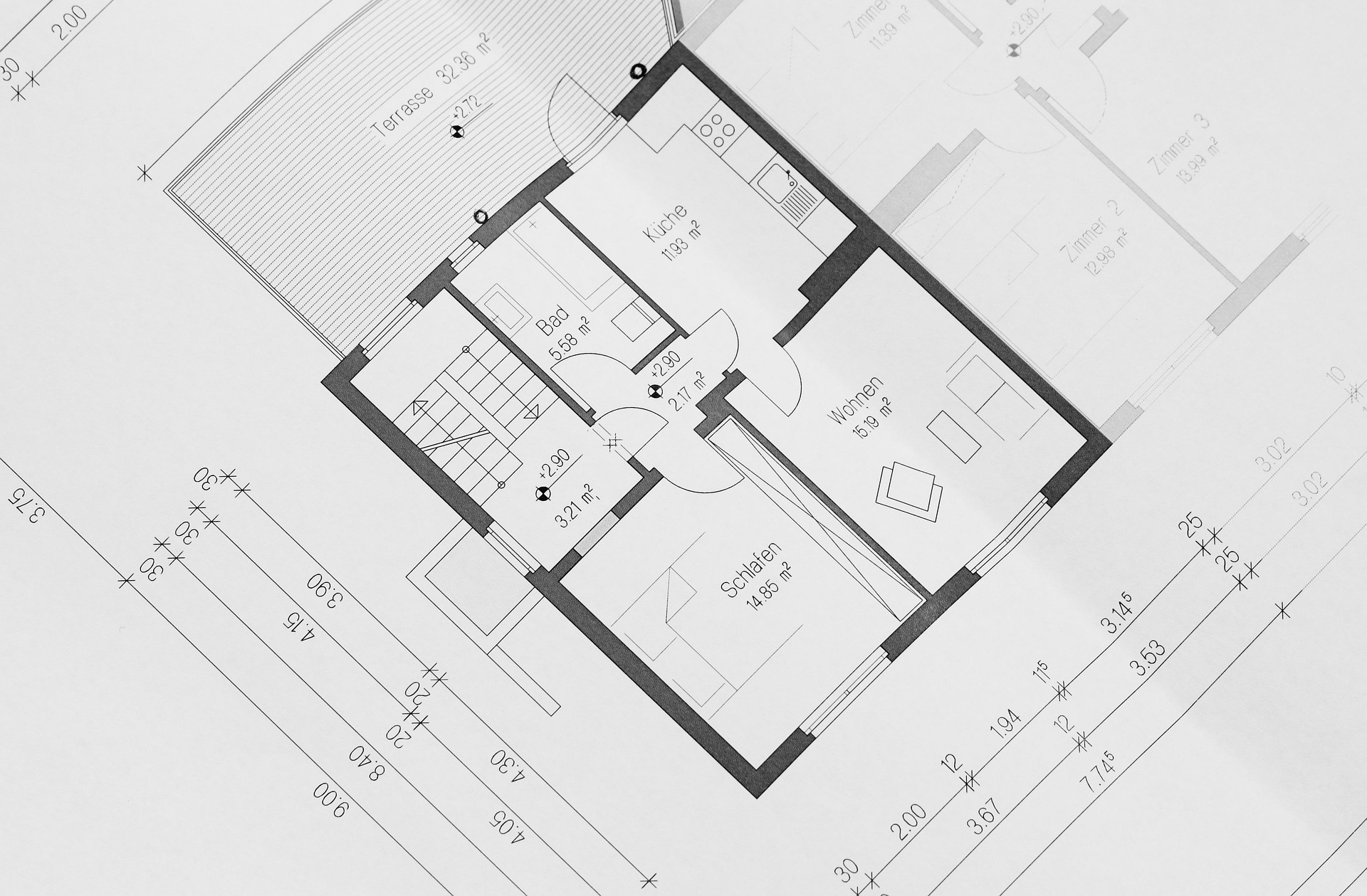

도면을 볼 수 있다는 것은 도면상에서 자신이 작업해야 할 해당 분야를 뽑아서 보고 이해하고 행동할 수 있다는 것을 의미한다. 또한 도면을 통해서 건축물을 압축적으로 파악할 수 있다.
2. 계획 설계 도면의 기본 종류
계획 설계도면은 건축물의 디자인 및 설계 계획을 제시하는 도면으로 입체적인 건물을 어떤 시점에서 보느냐에 따라 나누어 볼 수 있다.

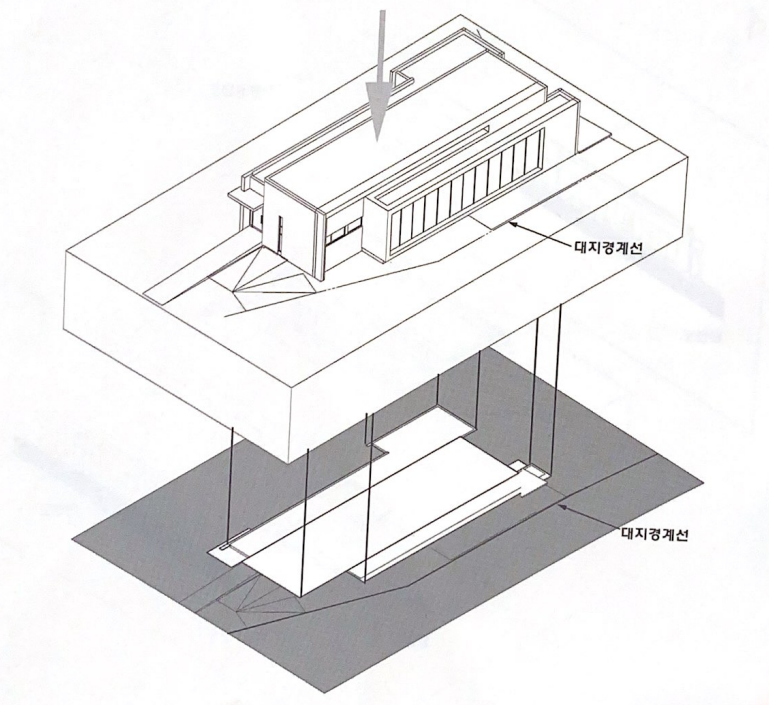

(1) 배치도 (Block plan, Site plan)
짓고자 하는 대지에 건축물이 어떻게 자리 잡았는지 위치를 표현하고 건축물과 부지·도로의 위치 관계나 부지 내의 여러 시설, 지형 등을 나타내는 도면.

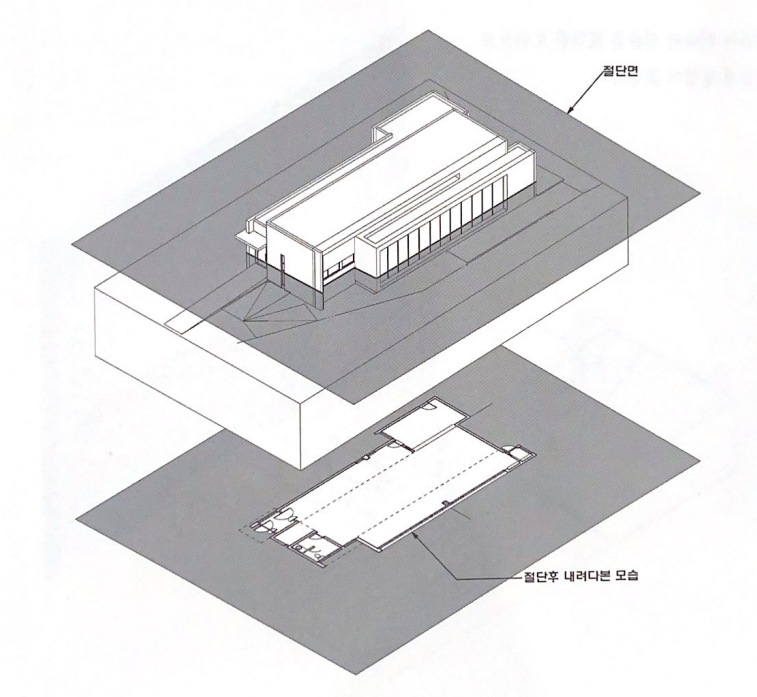

(2) 평면도 (Floor plan)
건축물을 각 층을 일정한 높이(약 1.2m 정도)에서 수평으로 잘라 내려다본 도면으로 벽체와 기둥, 공사에 필요한 주요 구체나 벽에 대한 위치 등 시공에 필요한 사항을 개괄적이게 평면 구조를 보여주는 단면. 건축설계 시 가장 기본이 되는 중요한 총괄 도면이다.

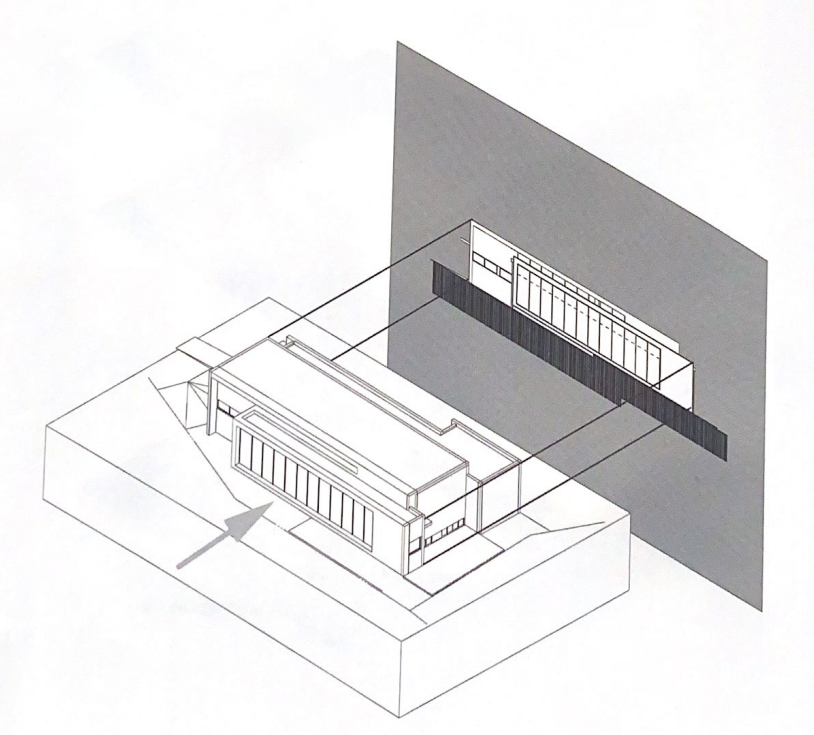

(3) 입면도 (Elevation)
건축물의 외부를 표현하기 위한 도면으로 계획 단계에서는 외부 디자인을 하기 위해 스케치로 그리지만, 실제 설계에서는 정확한 축척으로 그려 완성된 건물을 미리 볼 수 있도록 한 도면. 건물의 외관을 수직면 위에 투영하여 표현한 투상도. 외장재 명칭도 표현해 준다.

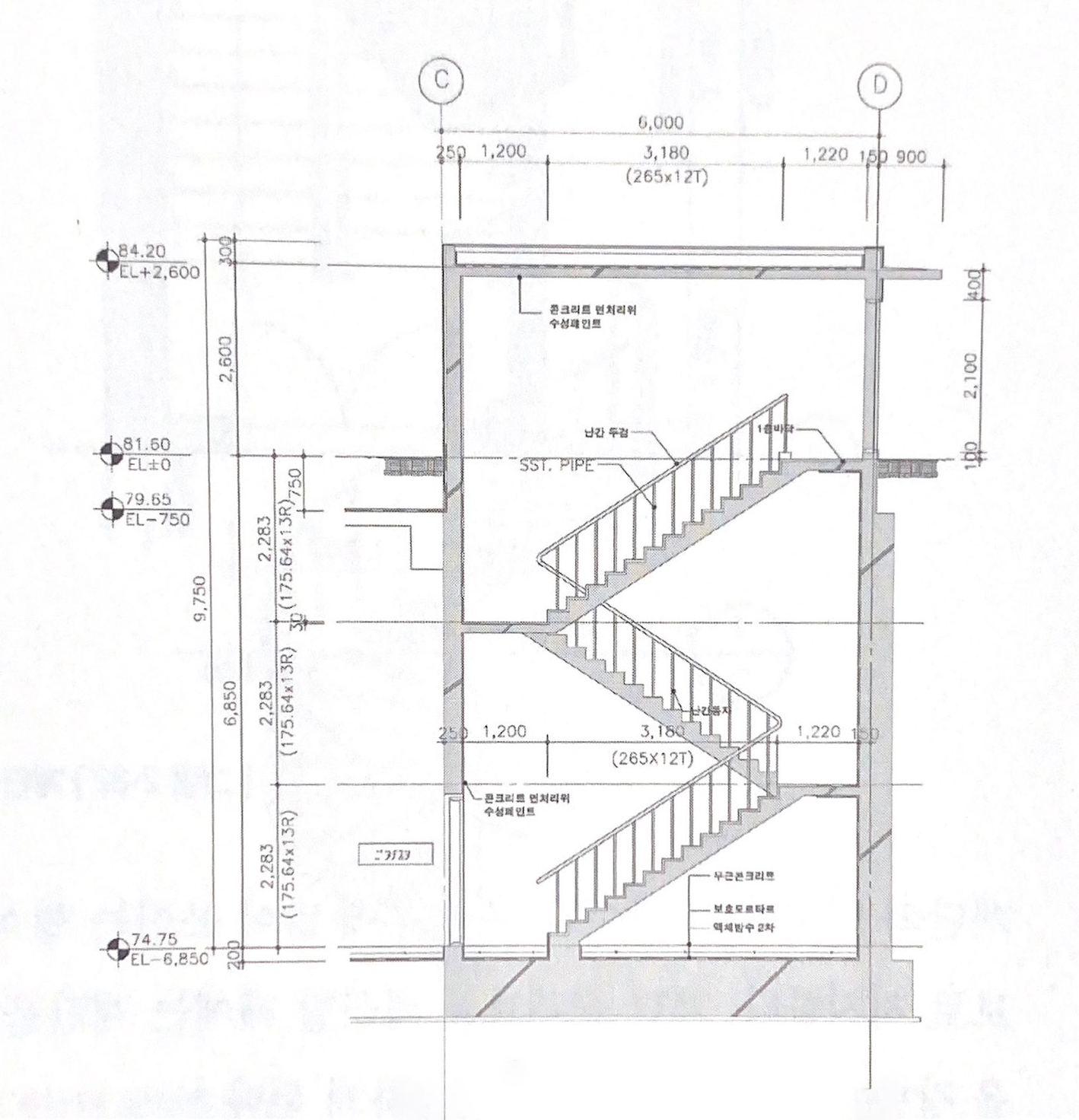

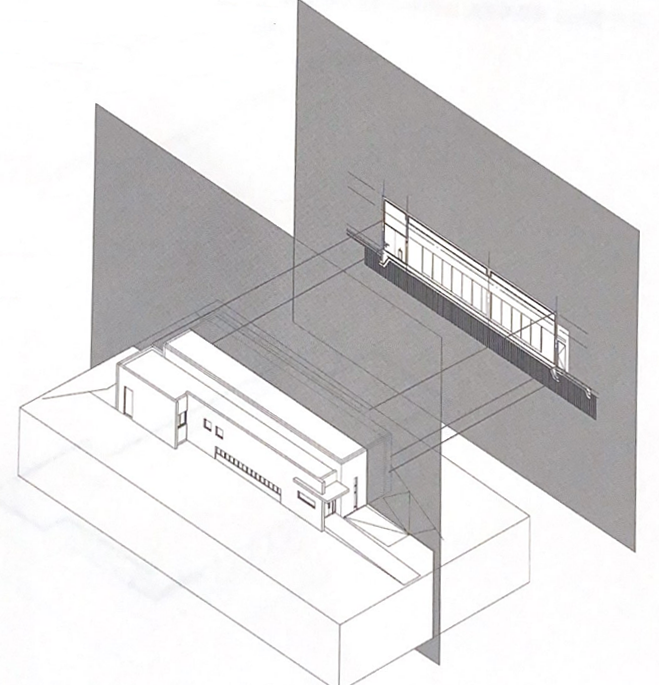

(4) 단면도 (Sectional view)
건물을 수직으로 자른 도면으로 각 층의 수직 레벨과 내부 및 외부 마감재의 구성을 표현하는 도면으로 단면도를 그리기 위해서는 절단되는 위치를 먼저 결정해야 하며, 이 절단선은 평면도 상에 굵은 1점 쇄선으로 표시한다.
3. 도면에서 사용하는 선
(1) 선의 결정
건축 도면에서 가장 기본이 되는 표현 요소는 바로 선이다. 도면 작성 시 필요한 선의 형태와 두께는 먼저 결정되어야 하며 선의 형태와 두께는 도면의 스케일에 따라 다르게 적용된다.

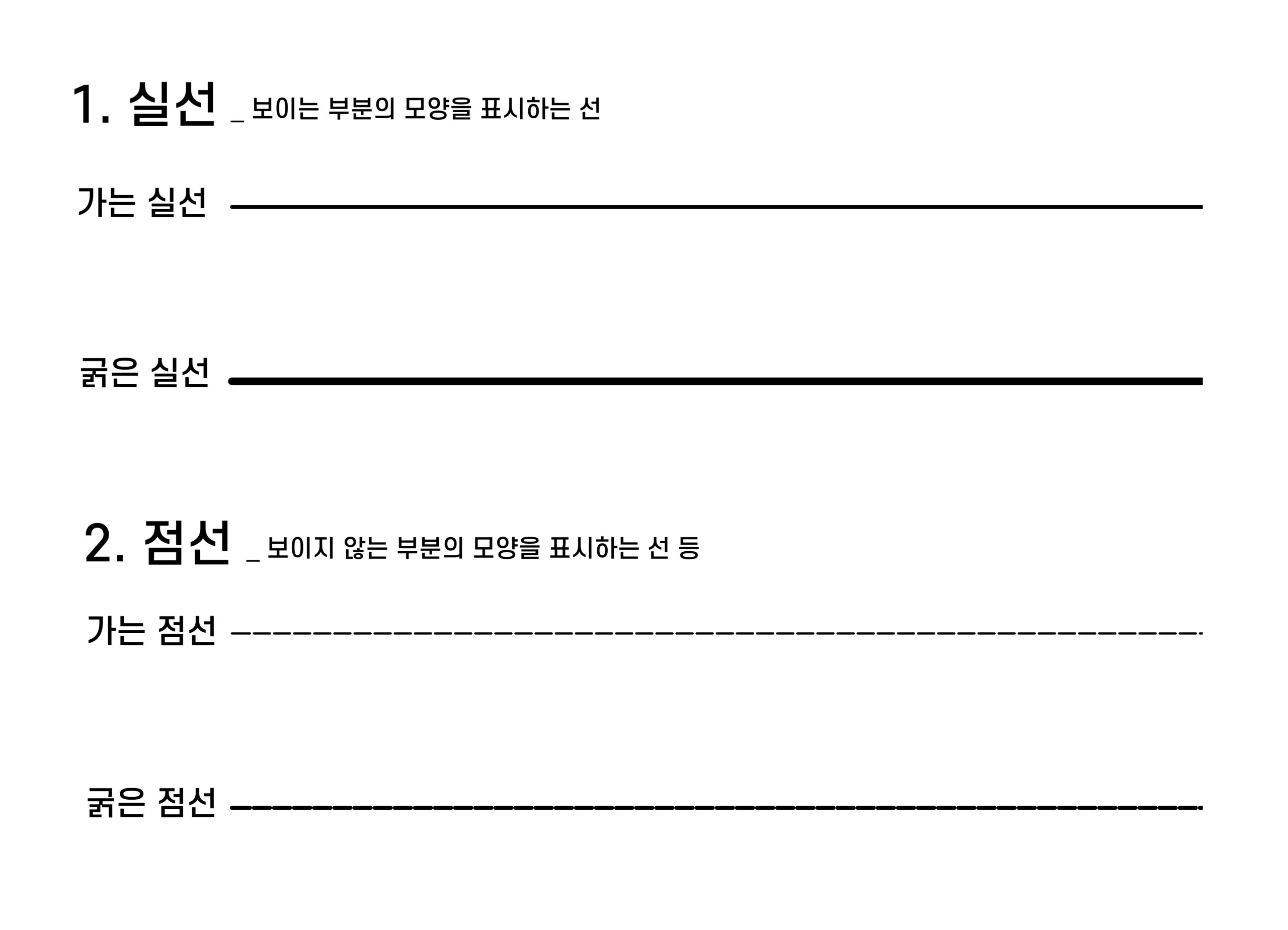

(2) 선의 유형(실선, 파선, 점선, 쇄선)
선은 기본적으로 실선, 파선, 점선, 쇄선의 4가지 종류로 구성된다. 각각의 선들은 그 두께에 따라 표현되는 용도가 다르며 그 두께는 규정되어 있는 것으로서 보통은 0.7mm 정도까지 많이 사용된다. 일반적으로 사용되는 선의 두께는 굵은 선 0.8mm, 중간선 0.4mm, 가는 선 0.2mm 정도를 기준으로 한다.
(손으로 도면을 그릴 때 주로 샤프 0.3mm, 0.5mm, 0.9mm를 가장 많이 사용해서 도면을 그린다.)
(3) 선의 용법
- : 보이는 부분의 모양을 표시하는 선이며 치수선, 치수보조선, 인출선, 파단선, 윤곽선 등에 사용
- : 보이지 않는 부분의 모양을 표시하는 선 등에 사용
- 점 쇄선 : 중심선, 절단선, 기준선, 경계선, 참고선 등에 사용
- 점 쇄선 : 상상선 또는 1점 쇄선과 구별할 필요가 없을 때 사용
- , 윤곽선, 평면상의 구획선, 부조 설명 선의 차례로 가늘게 함을 원칙으로 하고 있다.
건축 설계에서 건축 도면을 읽어야 하는 것은 필수적인 기술입니다. 특히 건축학과 학생이라면 건축물을 설계하고 그것을 구현하는 기술을 배웁니다. 이번 아티클에서는 건축 도면에 대한 가장 기본이 되는 내용과 도면에서 사용하는 선에 대해서 알아보았습니다. 이외에도 도면을 읽을 때 필요로 하는 기호들이 있습니다. 다음 아티클에서는 도면에서 사용하는 기호에 대해 다뤄볼 예정입니다.
본 아티클은 「건축 설계 도면 보는 법」 ( 차상모, 임기택 공저 ) 책의 내용을 바탕으로 작성되었습니다.
