Tmi.건축 단어_학생편



건축에 대한 꿈을 가지고 건축학과에 진학한 우리는 매 학기 하나의 설계 프로젝트를 마감하게 됩니다. 학교를 다니면서 많은 다른 이들의 패널과 도면 집을 보기도 하고 유명한 건축가의 작품을 보기도 합니다. 내가 만들어 내고 싶은 공간을 표현하고자 하는 방법에는 다양한 방법이 있지만 그중 한 가지 방법은 도면이 있습니다. 자고로 도면을 읽을 줄 알아야 반대로 타인에게 나의 공간을 표현할 수 있다고 생각합니다. 그래서 이번 아티클을 통해서 도면에 사용되는 단어들에 대해 알려드리려고 합니다.



1.GL 과 EL

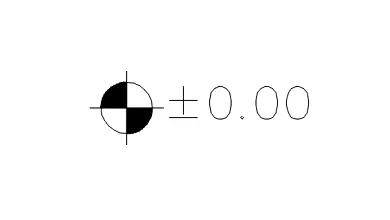

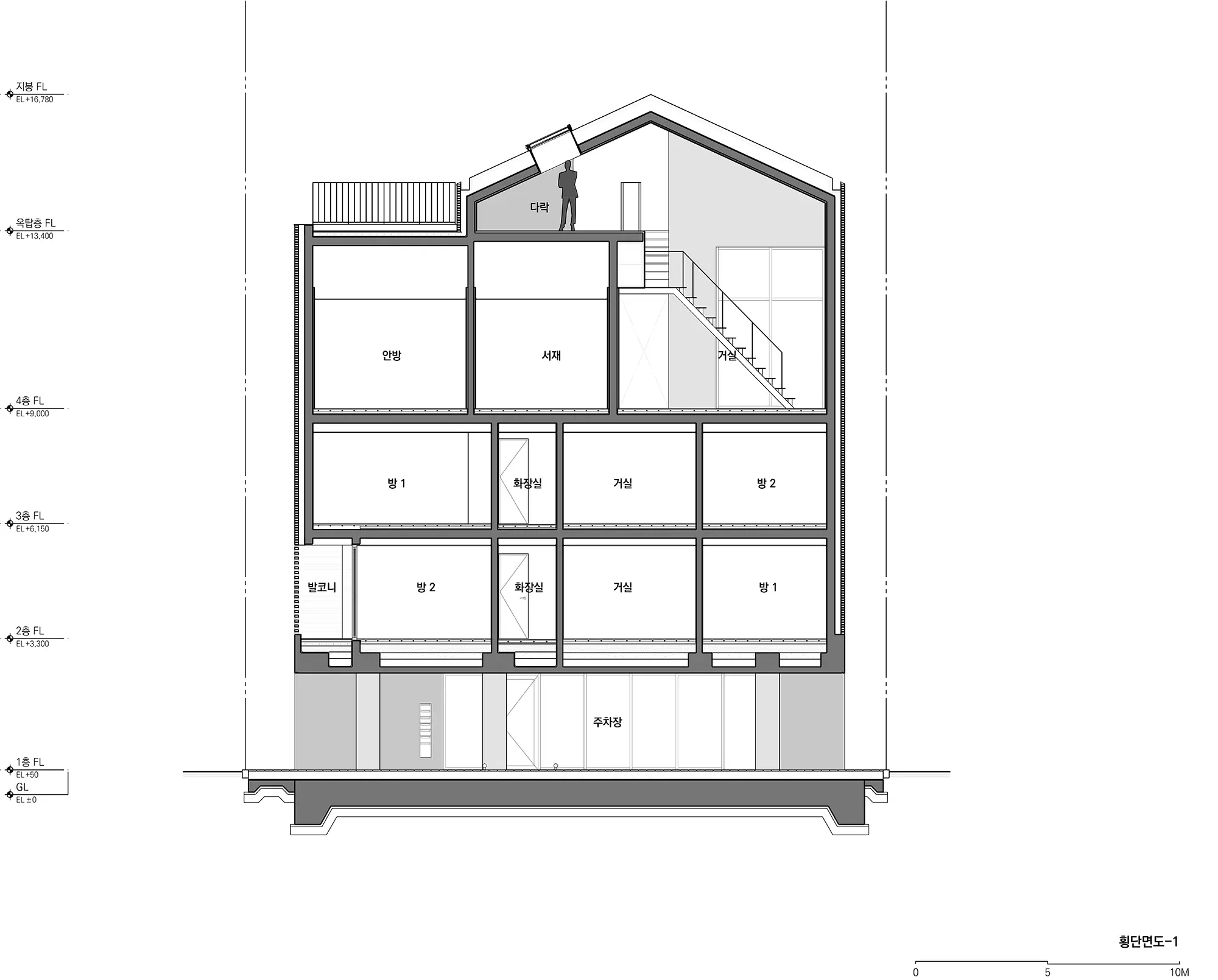

G.L과 E.L 은 각각 ground level과 elevation level의 약자입니다. GL은 자연상태의 현재 지반의 레벨로 사이트 내에 등고 차이가 있거나 배치도에서 사진과 같은 심벌로 표현합니다. EL은 어떤 지점의 레벨 값 또는 측량해 본 결과의 레벨 값으로 쓰이긴 하지만 일반적으로 건축물의 층의 높이를 표현할 때 사용합니다. 대체로 1층 바닥을 0으로 설정하고 층고의 높이가 3000mm라면 EL 숫자가 3000씩 증가합니다.





2.층고와 천정고

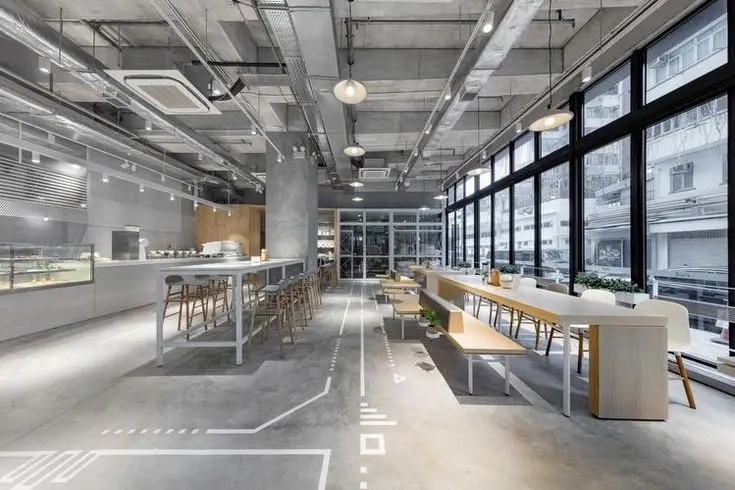

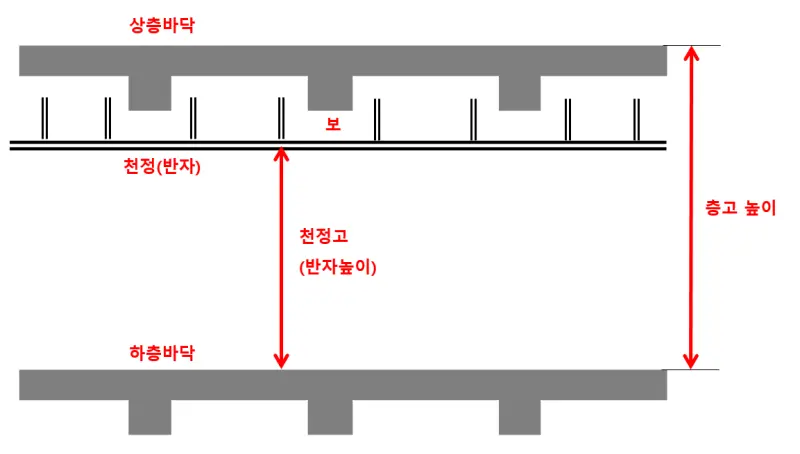

층고는 해당 층 바닥 슬래브에서 상부층 바닥 슬래브까지의 높이입니다. 앞서 말한 EL에 해당되는 높이입니다. 천정고는 해당 층 바닥 마감에서 해당 층 천정 마감 면까지의 높이입니다. 이전의 천정 마감이 있는 건축물들은 스프링클러 및 배관, 전선들이 지나가기 때문에 천정 마감을 하여 미관상 깔끔한 대신 공간의 개방감이 덜하였지만 요즘 공간들은 천정의 마감을 떼어내고 구조를 과감히 보여주며 같은 공간이라도 개방감을 더 많이 제공합니다. 대신 전선과 배관을 깔끔하게 정리해야 되기 때문에 마감이 있는 천정보다는 더 비싸다고 합니다.







3.EPS, TPS, A.V

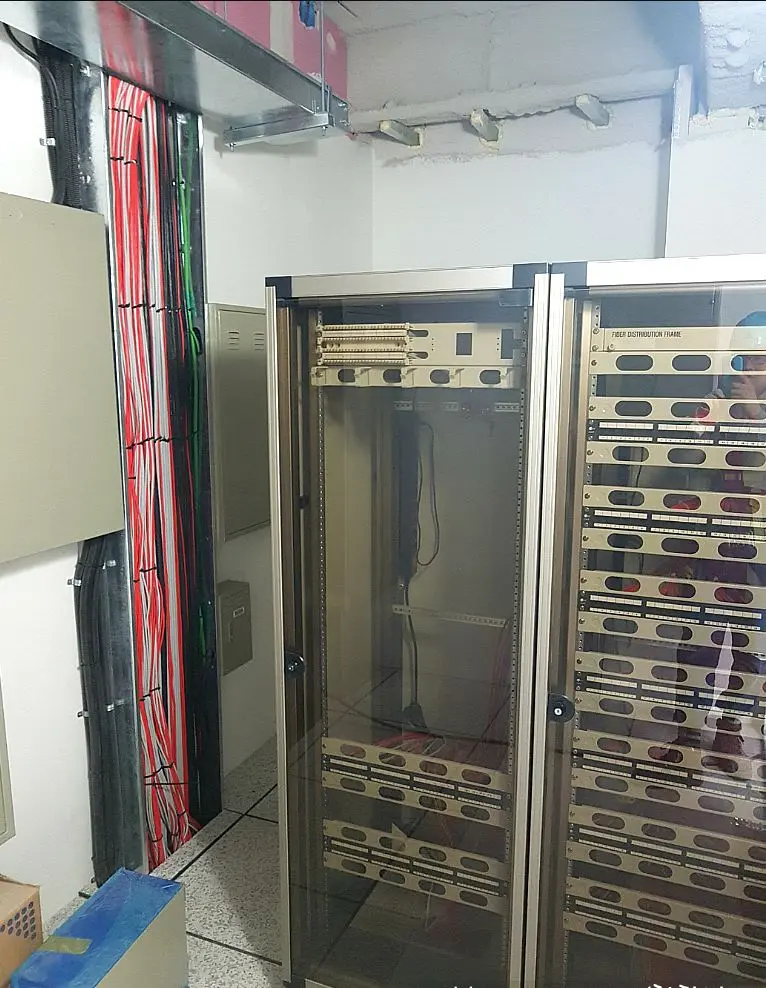

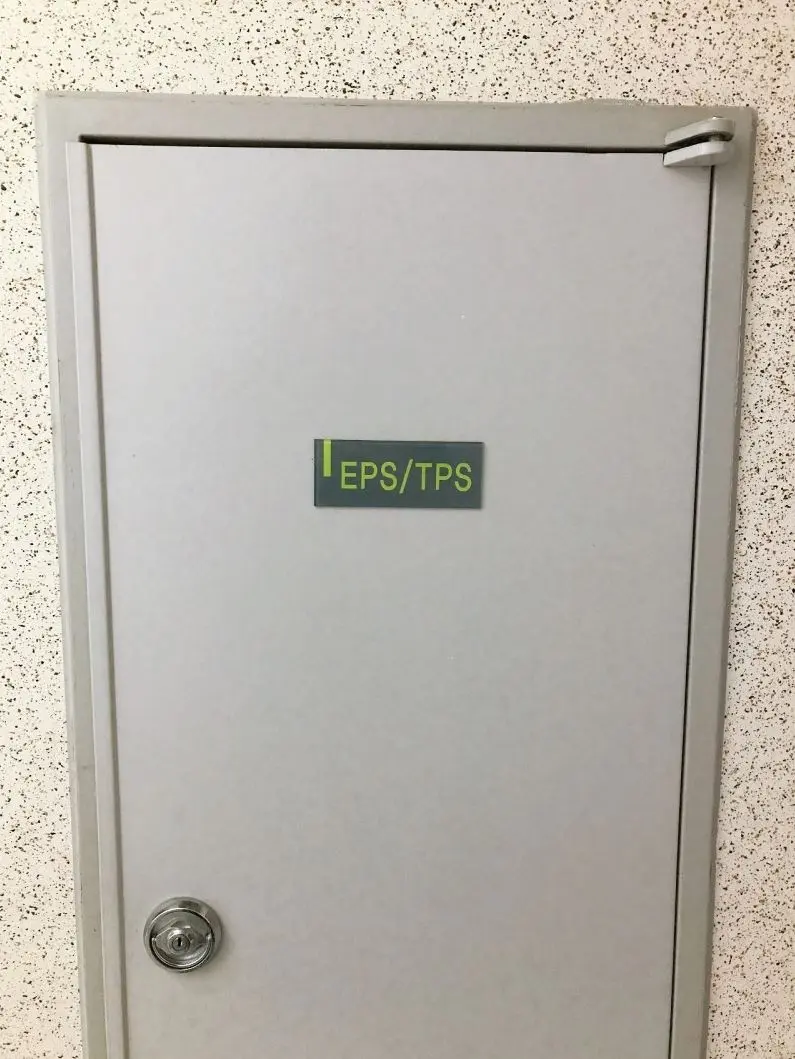

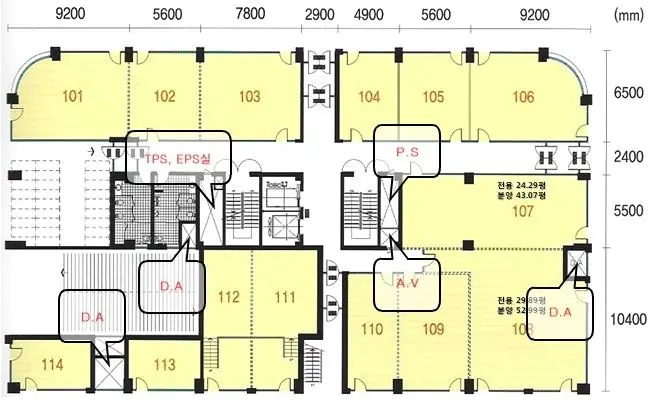

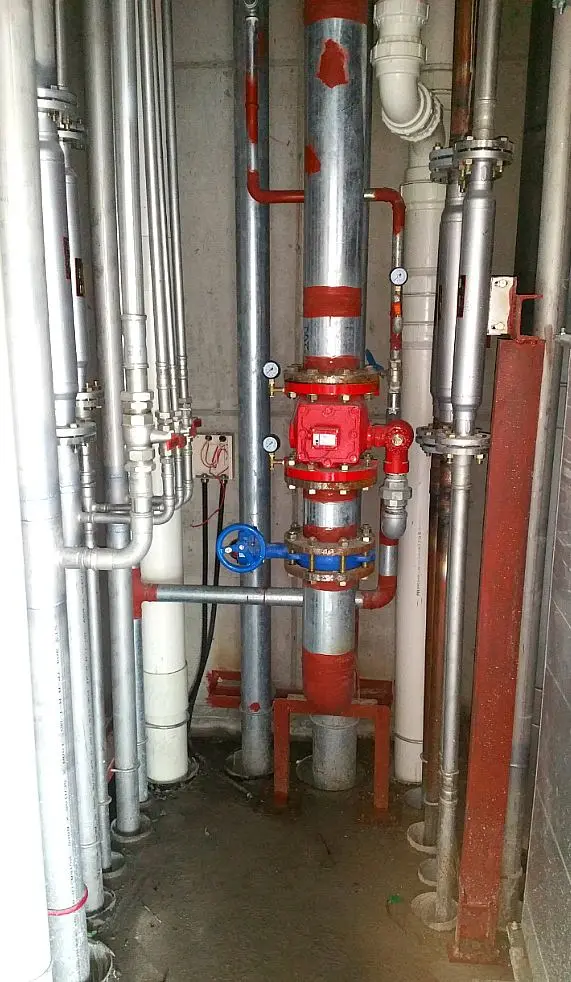

건축물에 제일 중요한 부분은 코어입니다. 코어는 건축물의 척추에 해당되는 공간으로 코어에는 중요한 시설들이 같이 붙어있습니다. 코어는 계단과 함께 엘리베이터, TPS, EPS 실에서부터 A.V등이 있습니다. EPS는 electric pipe shaft의 약자로 전기 전용 전선 통로이며 TPS (telephone pipe shaft) 통신 전용 전선 통로와 대부분 같은 공간에 설치합니다. A.V는 alarm valve의 약자로 설비의 장치 점검실로 소방에 필요한 수도관, 생활에 필요한 수도관 등이 들어가 있습니다. 세 가지 공간 모두 시설이 층을 통과하기 때문에 모든 층을 관통하는 개구부가 뚫려 있습니다. 또한 물과 전기는 한 공간에 있을 때 문제가 생기기 쉬우므로 TPS, EPS 실과 AV 실은 분리하는 게 일반적입니다.





5. 비내력벽과 내력벽

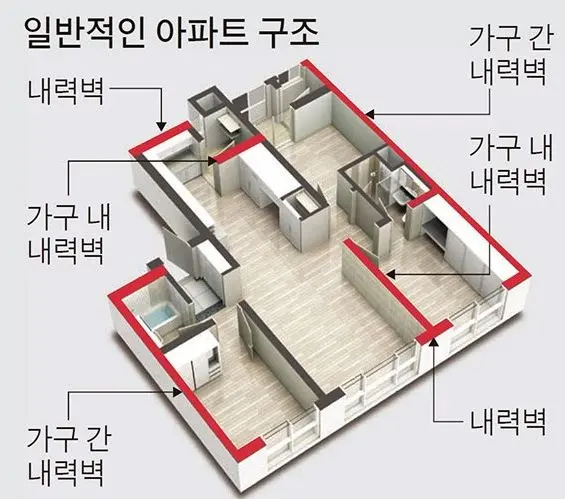

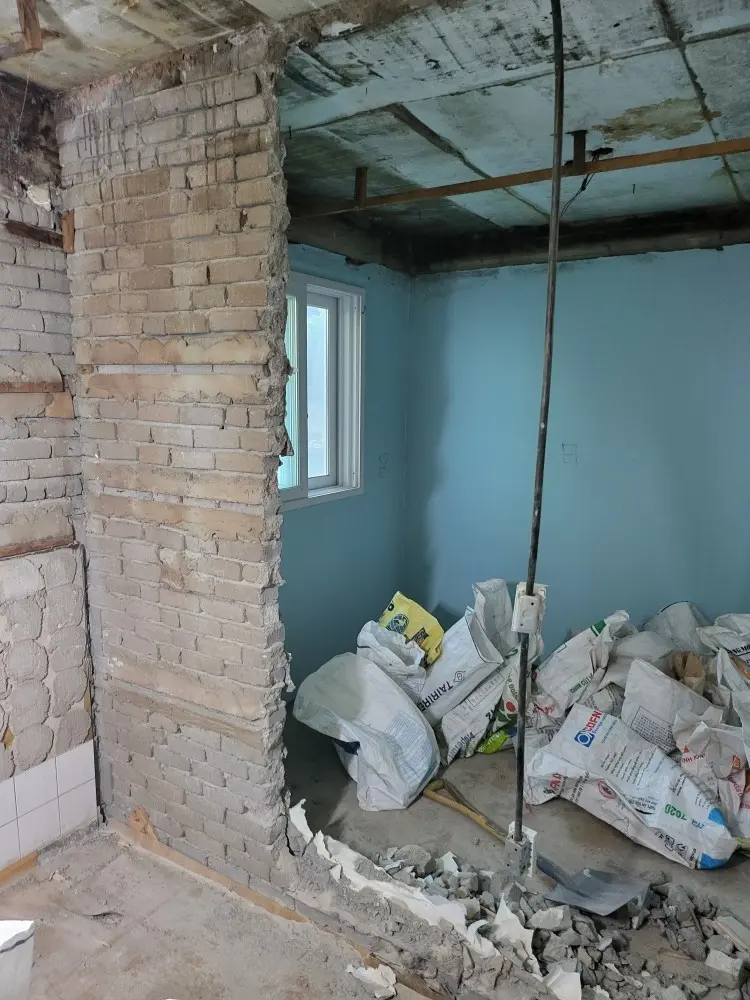

건축물에 구성되는 벽은 크게 내력벽과 비내력벽으로 나뉩니다. 내력벽은 건축물의 하중을 지탱하는 벽으로 기둥과 같은 역할을 합니다. 비내력벽은 반대로 내력벽과 다르게 구조를 지탱하고 있지 않기 때문에 공간을 나누는 용도로 사용되며 내부 리모델링에 비내력벽은 철거가 가능하여 공간을 더 넓게 사용하기도 합니다.





6. 베란다 발코니 테라스

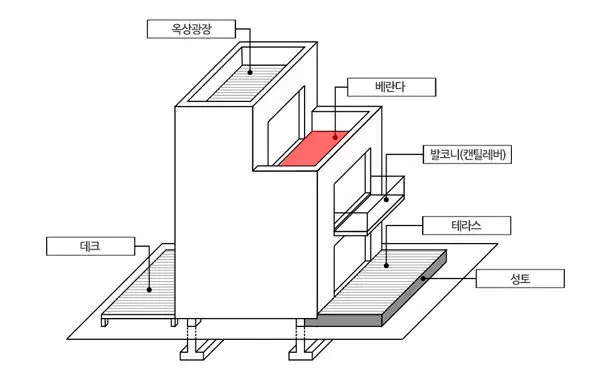

마지막으로 알려드릴 단어는 가장 많이 헷갈려 하는 단어인 베란다 발코니 테라스입니다. 베란다는 건물의 1,2층의 면적 차이로 생긴 바닥 중의 일부 공간을 활용한 공간입니다. 아래층의 지붕을 이용한 것이 베란다입니다. 사전적인 의미와 다르게 아파트에서 사용되는 바깥 면에 인접한 공간도 베란다로 통용됩니다. 또한 발코니와 다르게 베란다의 확장을 불법입니다.

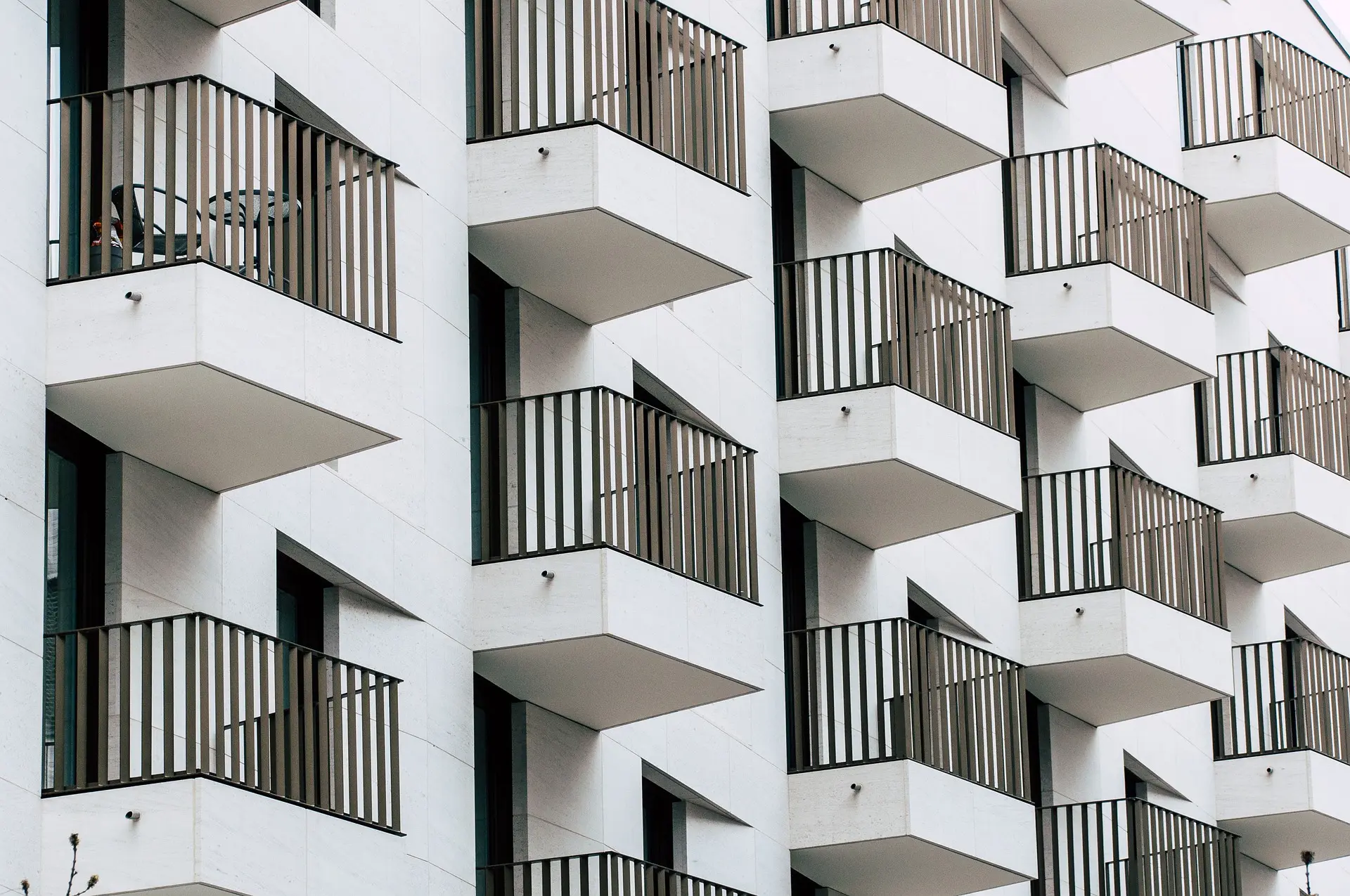

이와 비슷하게 혼용하는 발코니는 지붕이 없고 철제 난간과 같은 난간이 둘러쳐져 있는 것이 일반적입니다. 아파트에서는 서비스 면적으로 제시되며 아파트 모델하우스에 가게 되면 발코니 확장 부분이라는 공간을 볼 수 있는데 발코니를 확장하여 공간을 넓게 사용할 수 있습니다. 이전에 작성한 ‘made in Korea! K – 오피스텔 이야기’에서도 볼 수 있듯이 이전의 오피스텔에서는 발코니 설치가 불가능했습니다.

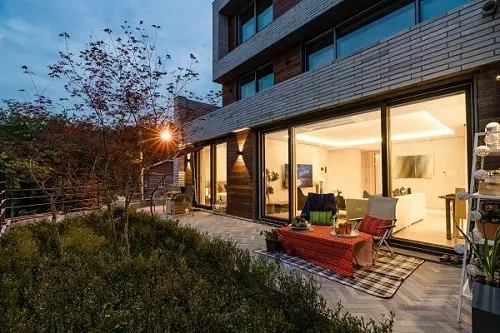

테라스는 실내 바닥 높이보다 낮게 전용정원 형태로 만든 공간입니다. 통상 거실이나 주방과 바로 통하도록 되어 있으며, 구조적 특징상 1층에만 설치 가능합니다.



OUTRO

이번 아티클을 통해 학생들이 많이 쓰는 단어들을 한번 정리해 보았습니다. 건축을 하며 제일 중요한 것 중 하나는 의견을 제대로 전달하는 것이 중요합니다. 혼용되기 쉬운 단어들을 기억하여 다른 사람에게 나의 설계를 설명하고 의사를 전달할 때 혼동이 없도록 하는 것이 좋습니다. 그런 점에서 이 아티클이 도움이 되었으면 합니다.
