TIG Slicer 로 스케치업에서 손쉽게 조형물 자르기 (루비 설치 + 다운로드)

안녕하세요!

렉터스에서 스케치업과 스케치업 엔스케이프를 담당하고있는

쭈햄 최주영입니다 🙂



오늘은 엔클단 엔스케이프 2단지 톡방에서 나온 질문을 가져왔어요!





위와 같은 형태의 조형물을 찾고 계시다는 질문이네요!

이건 뭔가 찾기보다 만들어도 될것 같죠?

그런데 일일이 만들기는 어려운데… 쉽게 만드는 방법이 있습니다.



그럼 바로 알아봅시다~ 시작!



1. solid 한 반구 만들기

먼저 반구를 만들어봅시다.

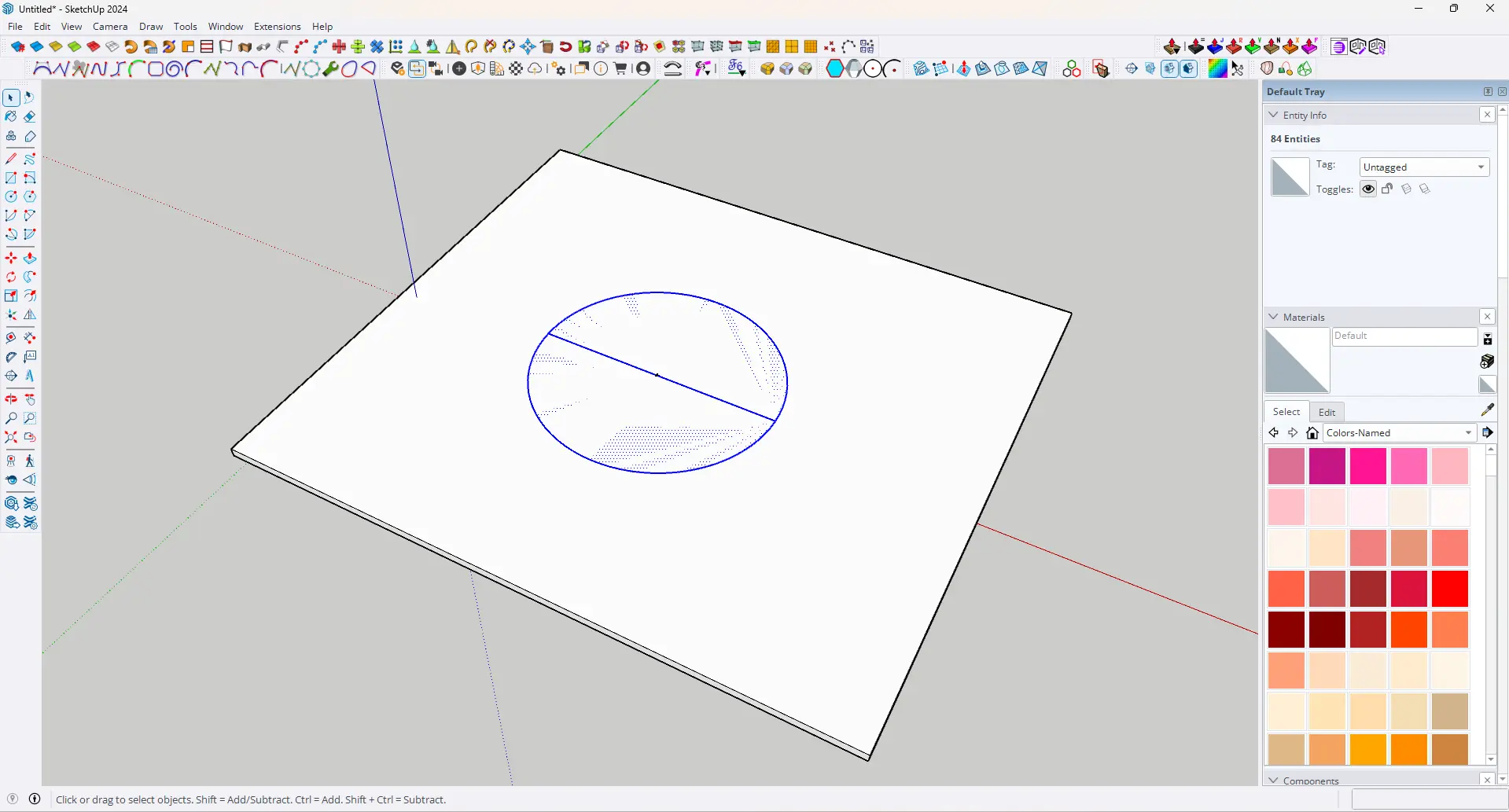

원을 먼저 만든 다음

원점을 잡고 원점을 지나게 선을 하나 그어줍니다.





그러면 이렇게 반원의 선이 잡히지요.

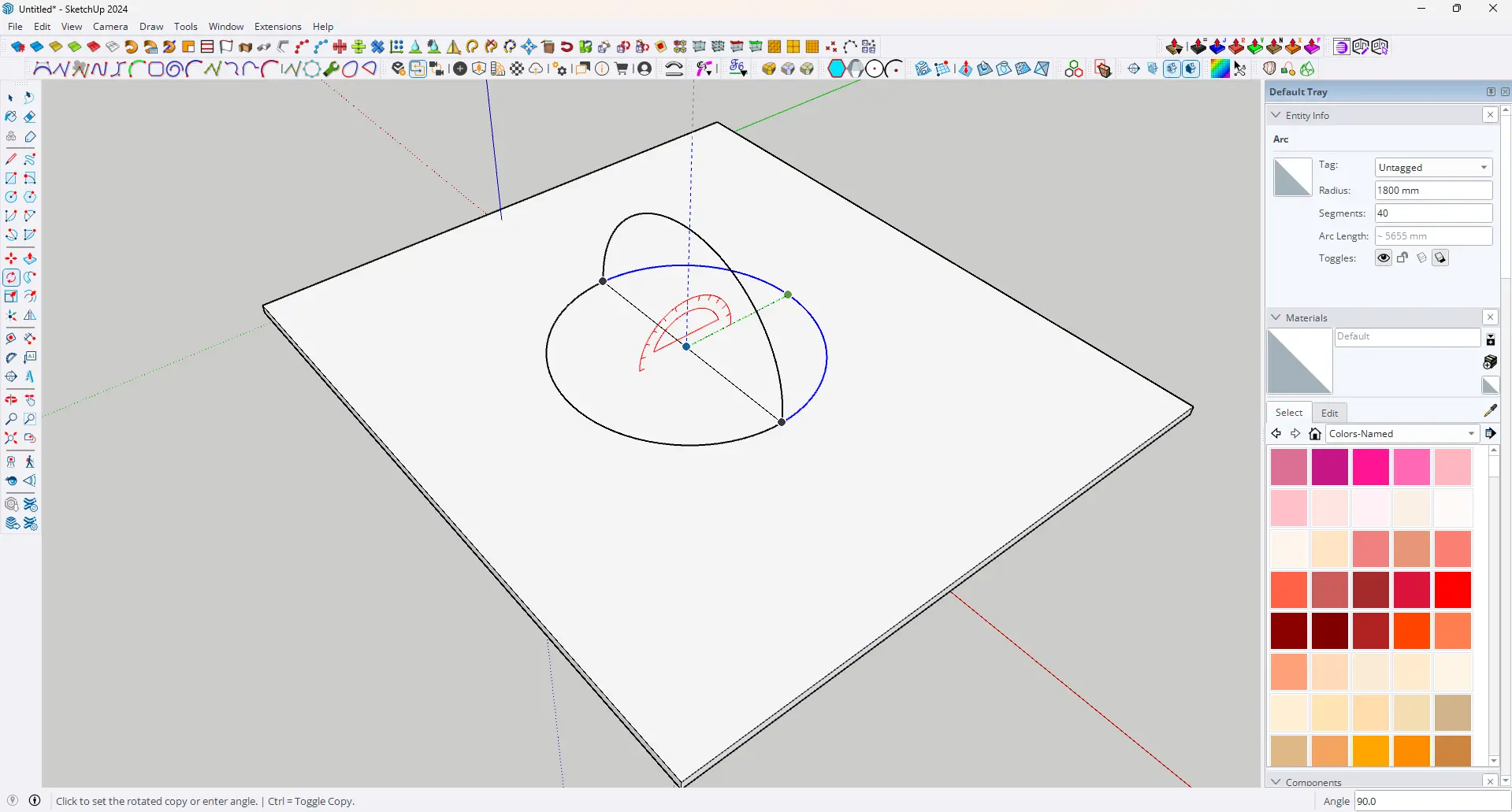

그때 가운데 기준으로 로테이트를 걸어주시고

90도로 복붙해줍니다.

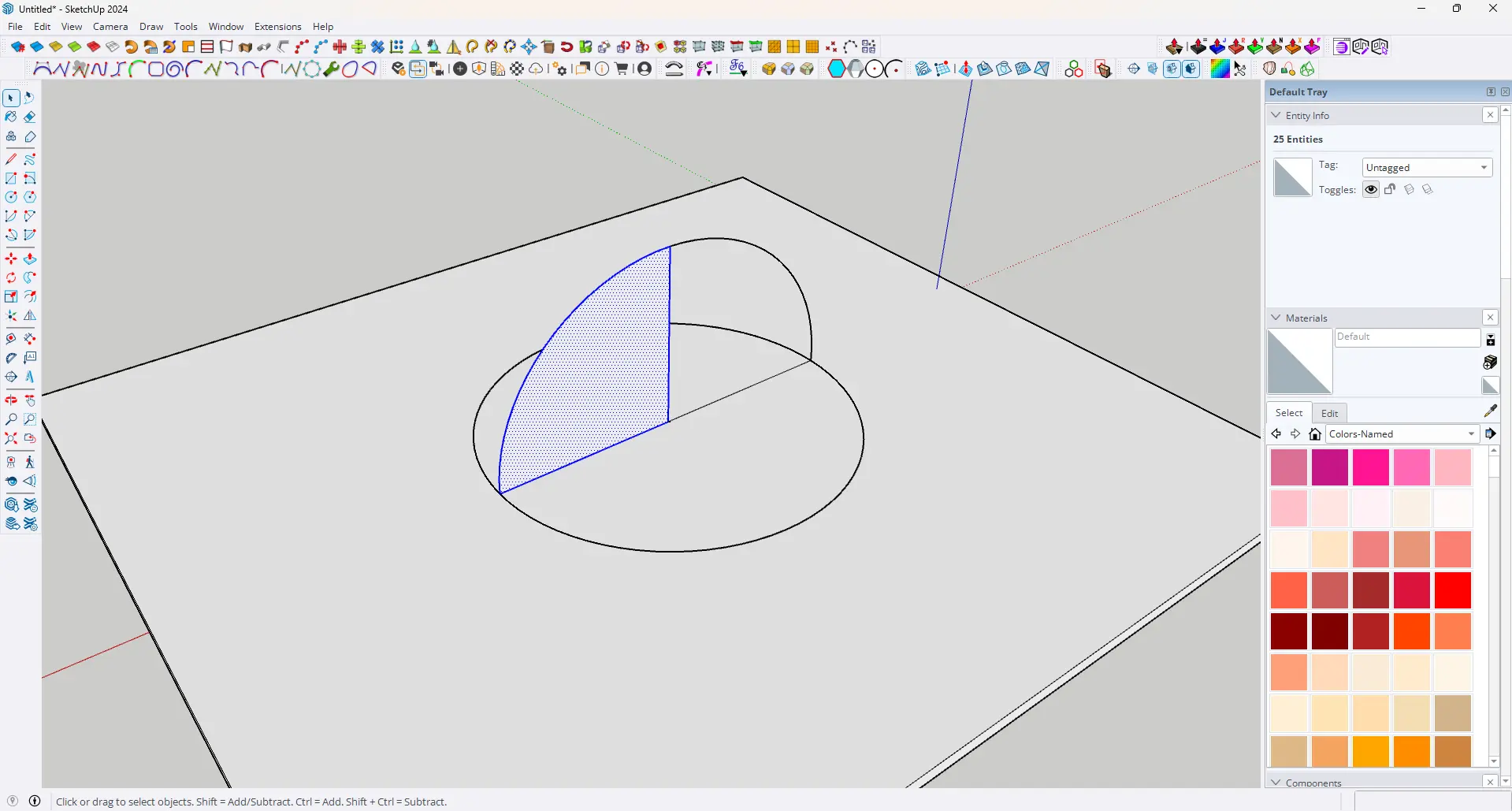

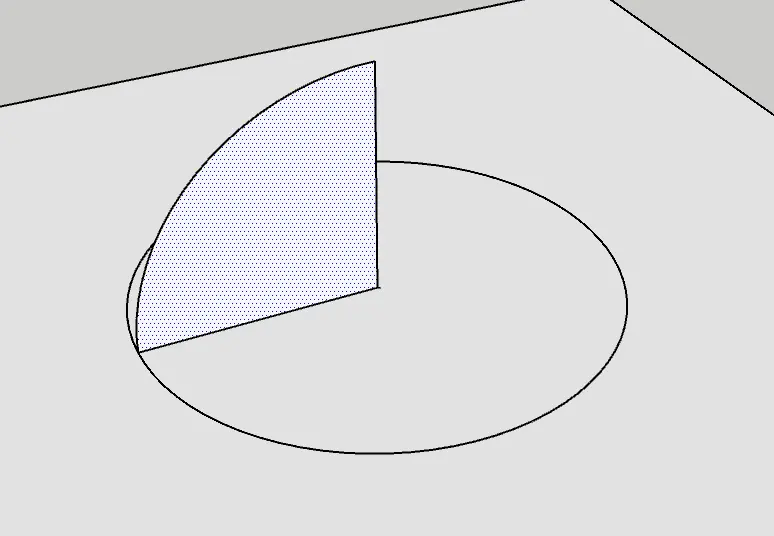

그리고 센터선에서 선을 하나 그려 파이를 하나 만듭니다.





나머지 선은 지워주시고

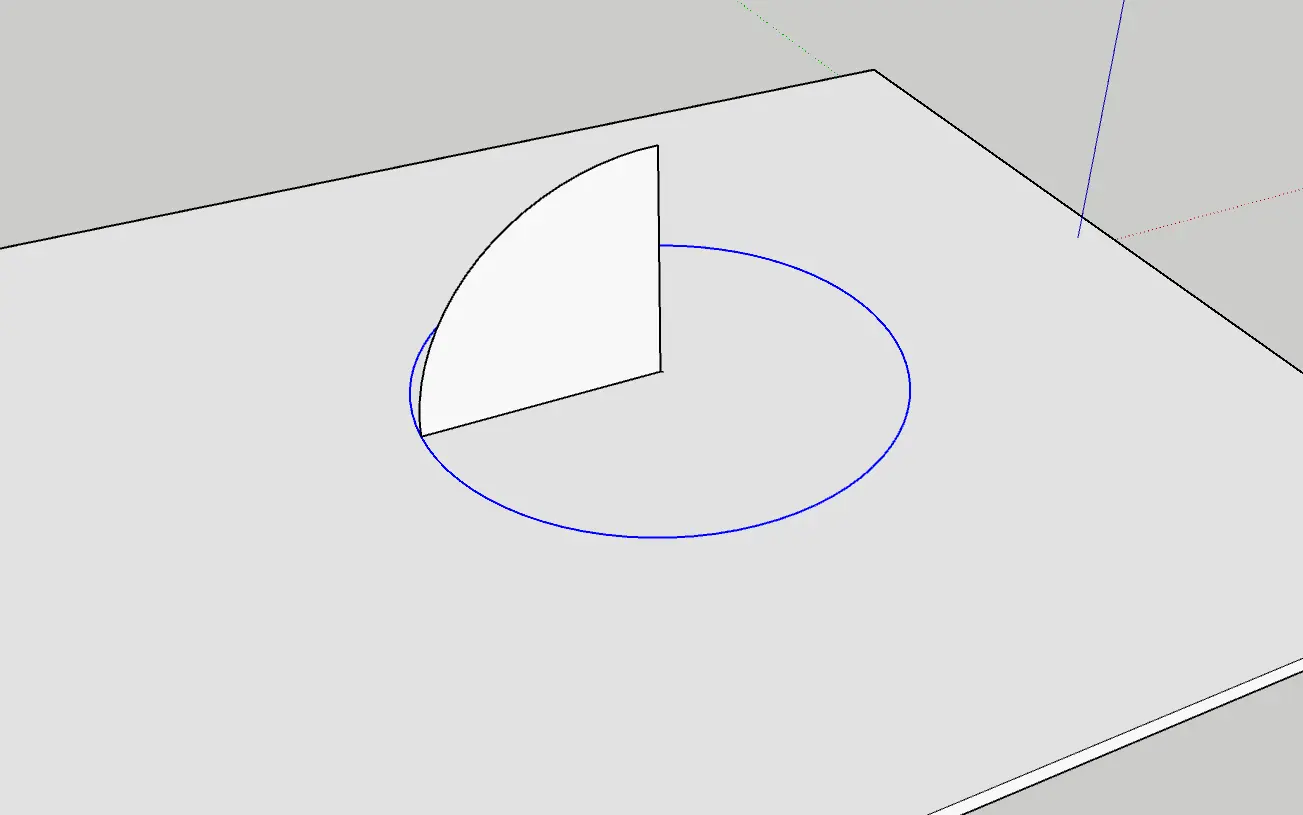

아래 이미지처럼 남겨주세요!



그리고 원을 잡습니다.





팔로우미를 선택하고





파이를 클릭해주시면

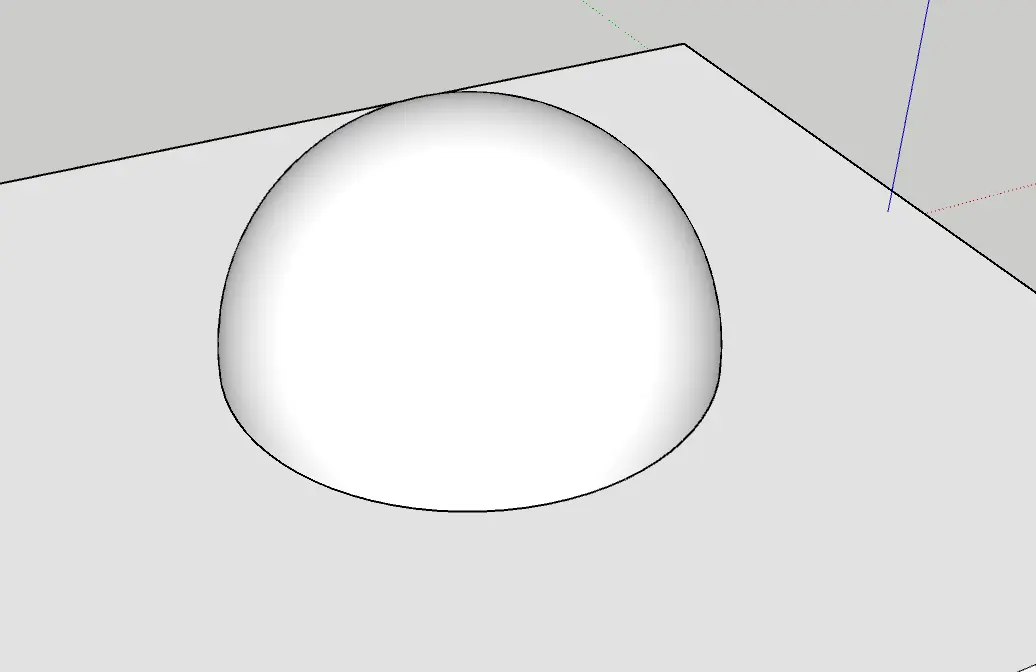

따란 ~ 완성입니다.

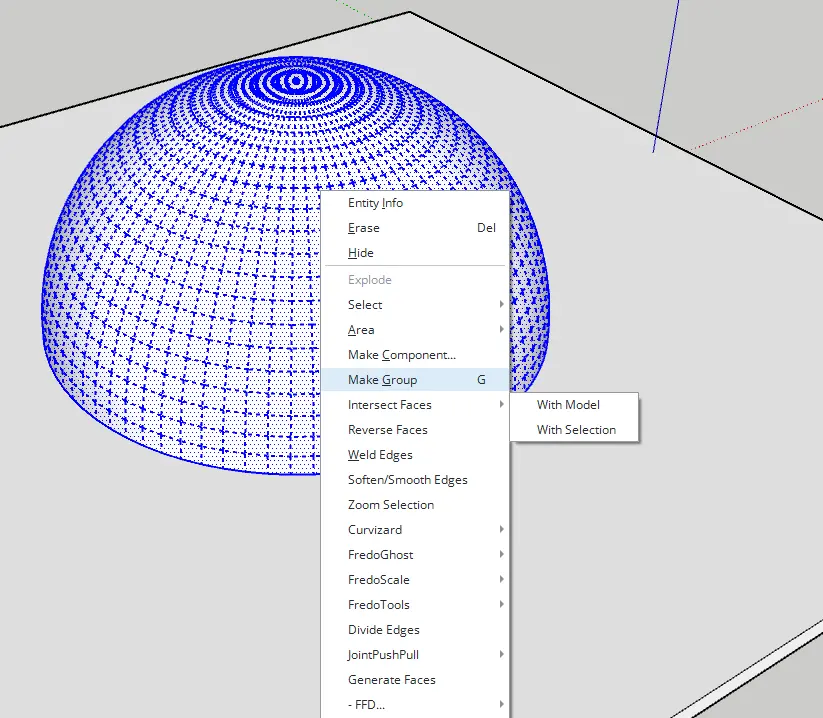

만들어진 반구를 세번 클릭해 모두 잡고 그룹 지어줍시다.

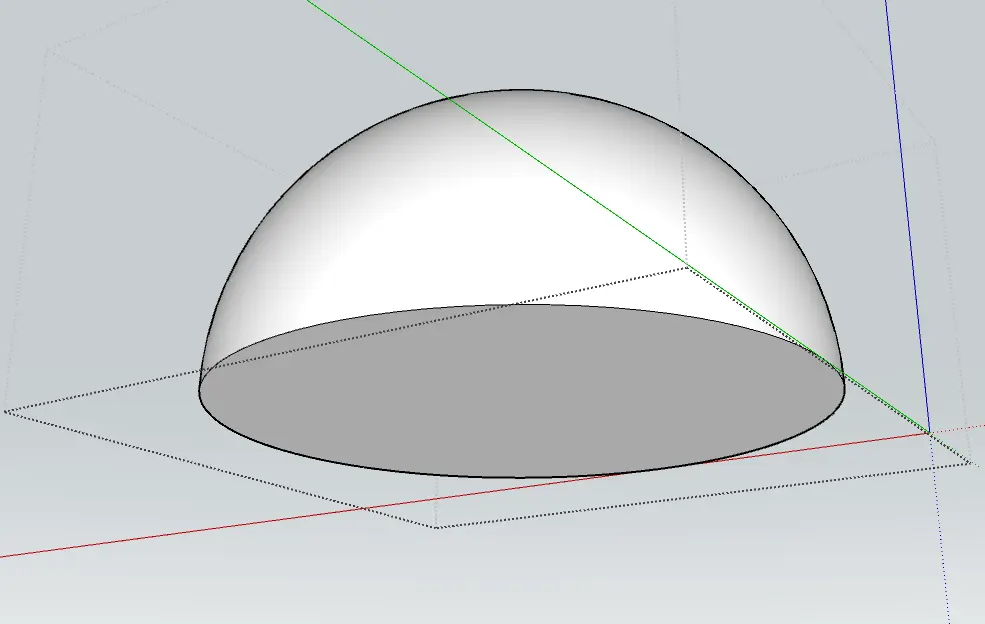

그리고 그룹 안에 들어와 밑면도 선을 그어 채워주시면

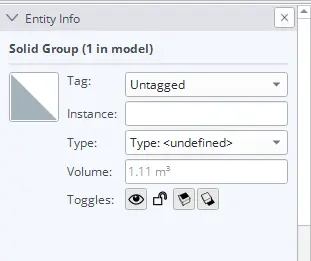

이제 default tray의 enitity info에도 solid 라고 나올것입니다.

닫힌 객체만 솔리드가 된답니다!



2. 루비 다운받기

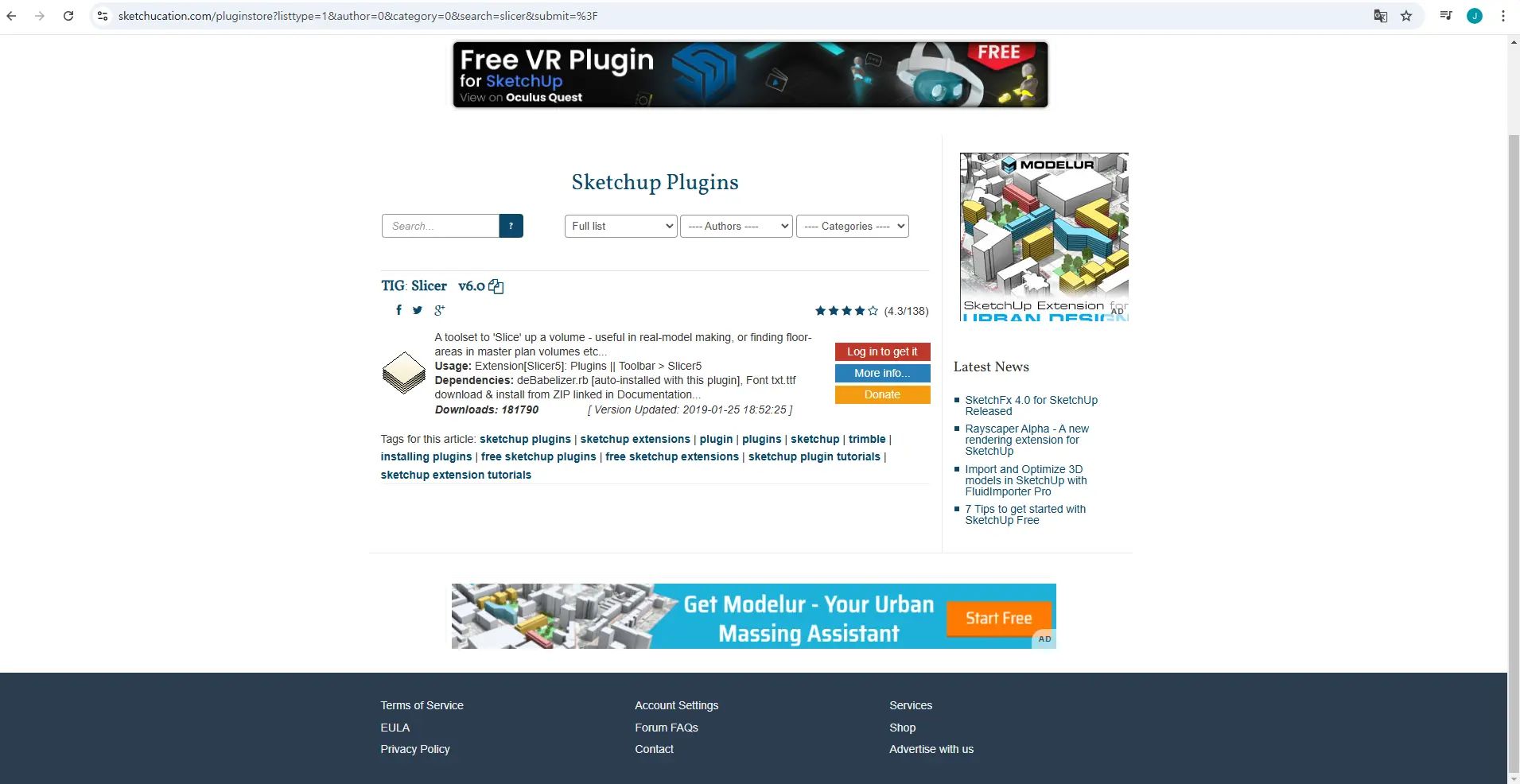

이번에 필요한 루비는 TIG Slicer 라는 루비입니다.

제가 쓴 버젼은 v6이었어요.

스업 2024에서도 무난하게 사용 가능했습니다.



스케치유케이션 회원가입이 힘드신 분들은

아래 파일로 다운받아주세요!



[첨부파일: TIG_Slicer_v6.0.rbz]

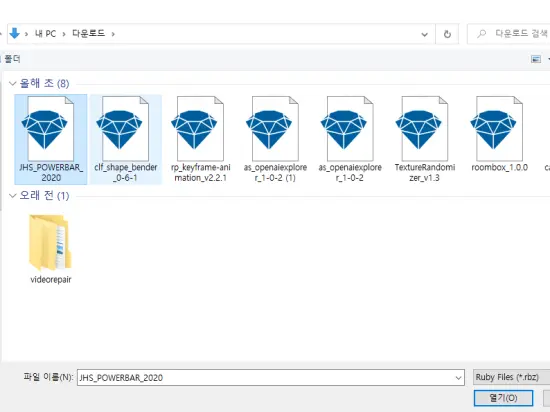

루비 설치 방법은 extension manager에서 해주시면 됩니다.

혹 까먹으셨다면 아래 링크 봐주세요!

https://cafe.naver.com/enscapecloud/3485



설치가 완료되면 아래와 같은 아이콘이 뜹니다!



3. 잘라봅시다.

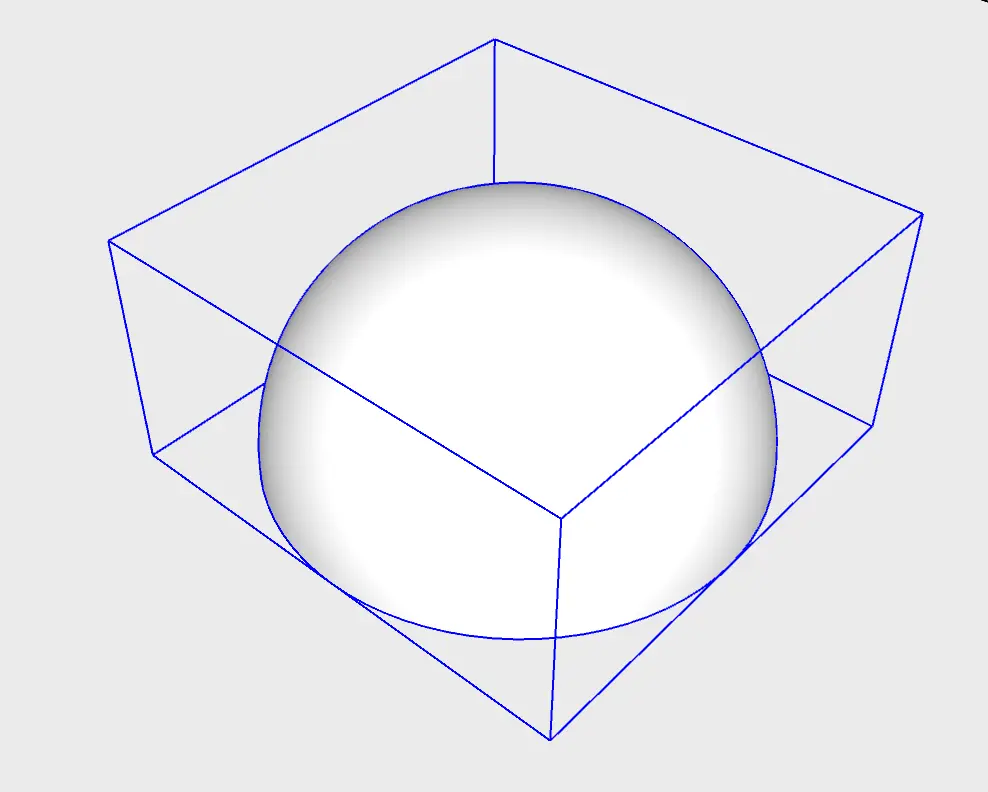

이제 솔리드 객체를 선택합니다.



그리고나서 Slicer 루비의 첫번째 아이콘을 눌러줍니다.

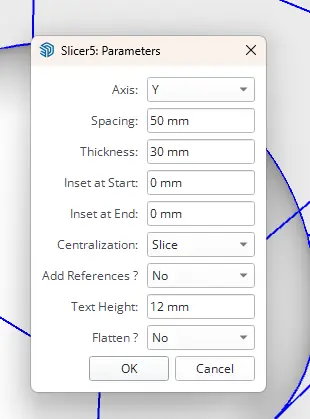

그러면 아래와 같은 파라미터가 나옵니다.





축은 Y

Thickness는 잘려진 한개 객체의 두께

spacing은 잘려진 한개의 객체 두께 + 객체와 객체 사이 공간

Centralization 은 slice

add reference = no ( yes를 하면 옆에 잘린 단면들이 쭉 전개도로 펼쳐집니다)

flatten 도 no 해주시면 됩니다.

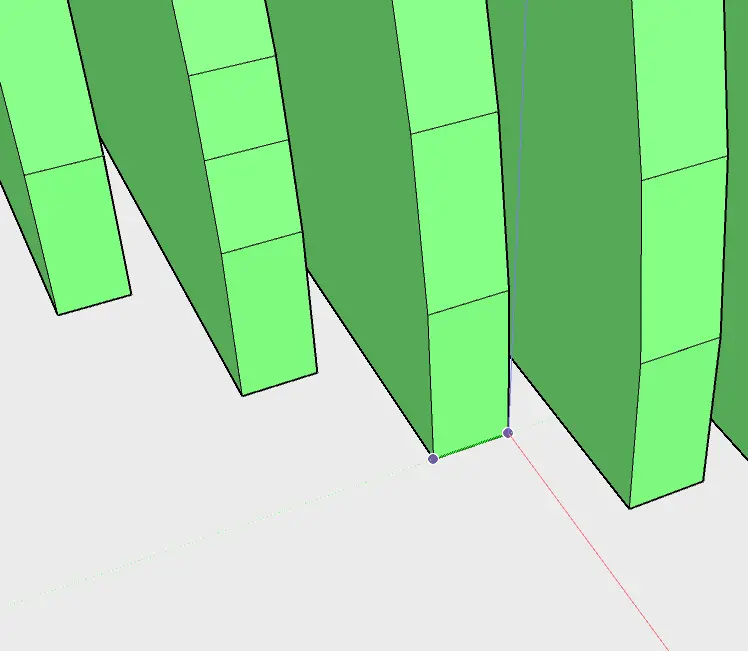

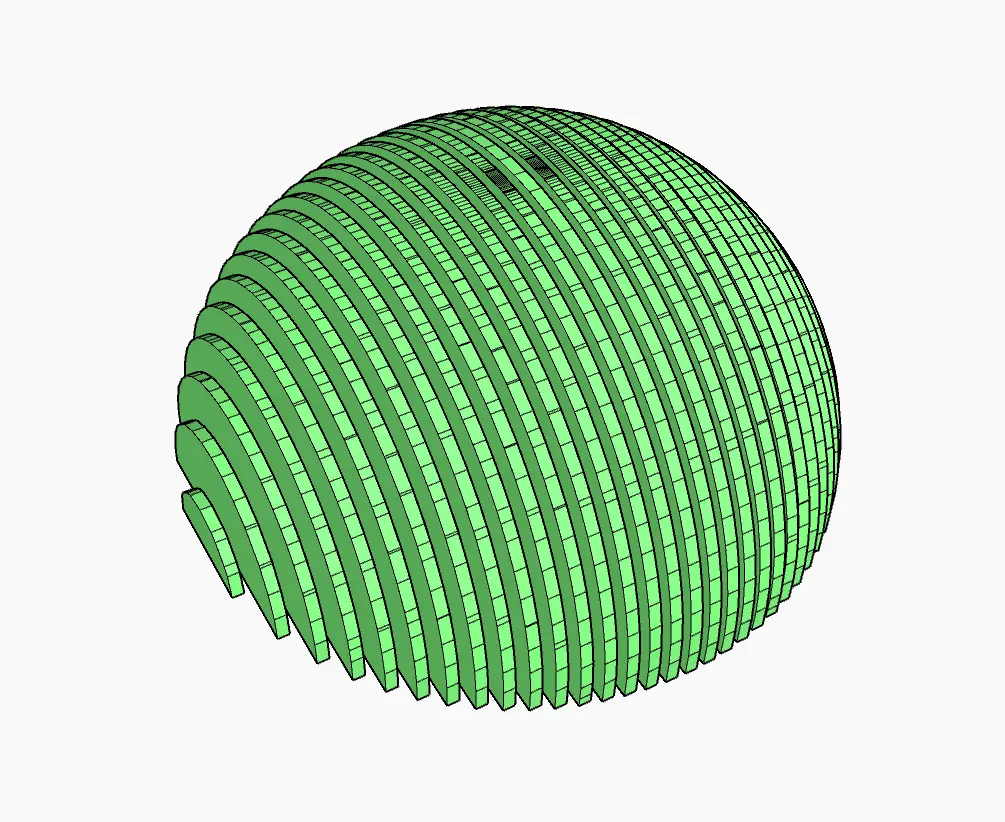

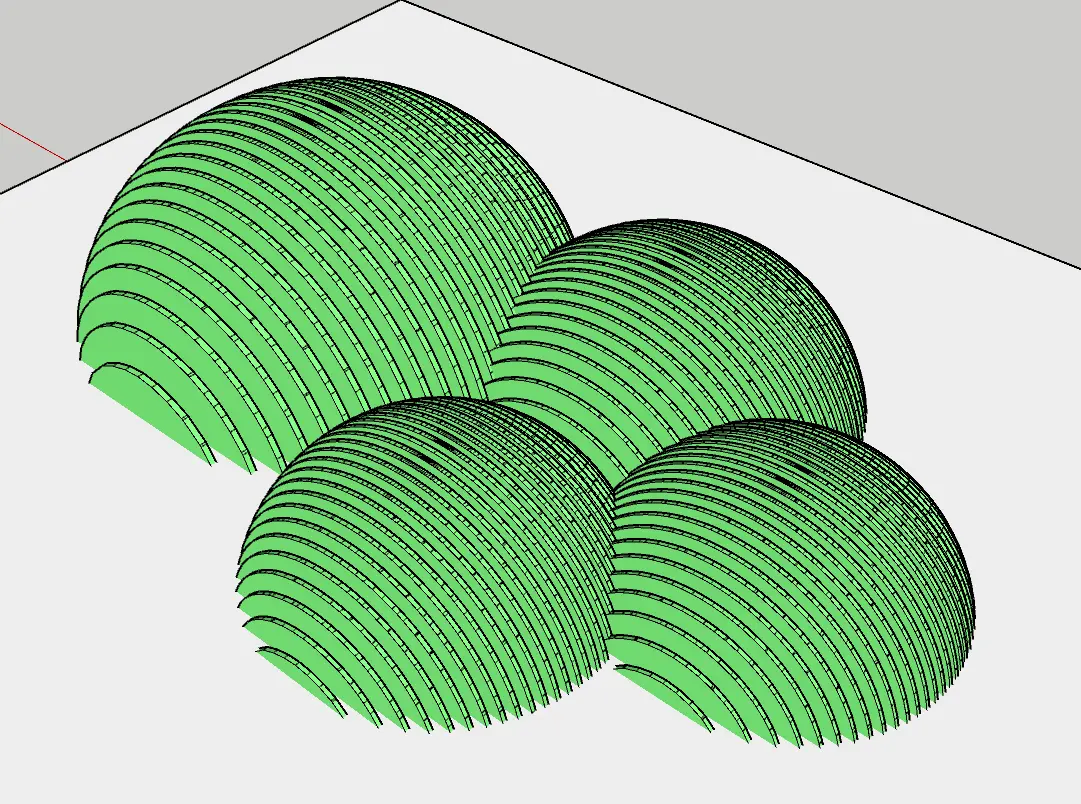

그러면 아래와 같이 나옵니다!

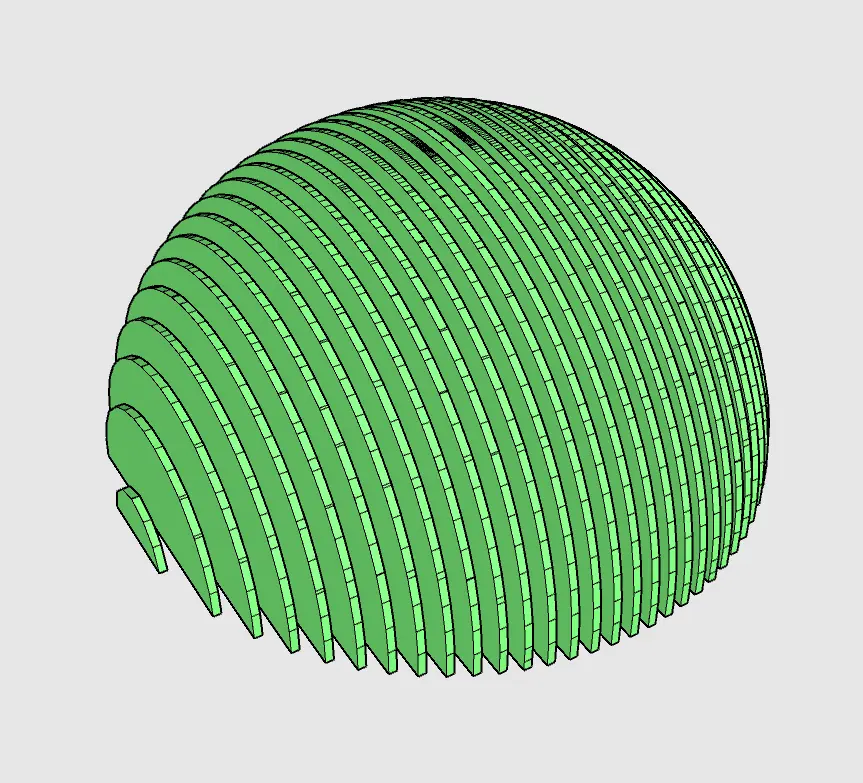

간격을 조금 수정하면 이렇게 나와요~

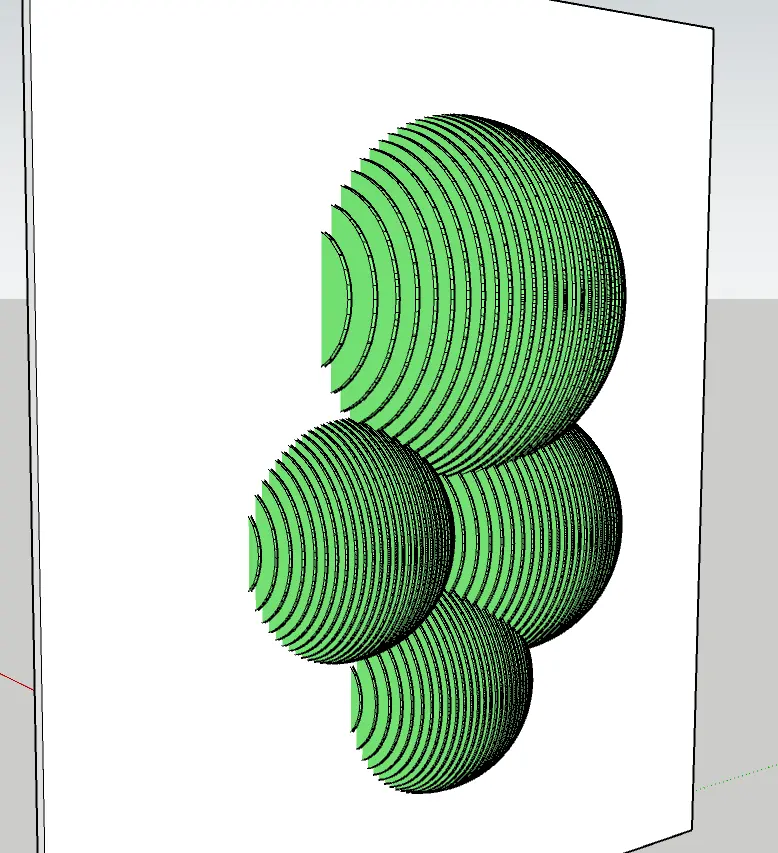

아까 처음 문의 주셨던

형태로 맞추려면 이렇게 겹쳐놓으면 되겠죠?





완성!



---

어때요? 참쉽죠?

한번만 해보시면 다음에도 기억나실겁니다!

꼭 해보세요~
