REVIT에서 보강철근 연결하는 방법

INTRO

Revit을 활용한 철근 배근 작업은 비교적 직관적인 인터페이스 덕분에 초보자도 수직 및 수평 철근, 피복 설정 등 기본적인 작업을 손쉽게 진행할 수 있습니다. 하지만 실제 모델링 과정에서 철근 간의 연결, 특히 보강철근을 타 부재까지 연장하거나 연결하는 과정에서는 많은 사용자들이 막히는 경우가 많습니다. 예를들어 기둥과 기초처럼 서로 다른 부재 간의 철근 연결은 구조적 정확성과 시공성을 함께 고려해야 하기에 더욱 까다롭게 느껴지기도 합니다. 이번 아티클에서는 이러한 어려움을 겪는 분들을 위해, Revit에서 기둥 철근을 기초까지 연결하는 기본적인 방법을 소개하고자 합니다.

철근 배근 기초

도면 선택 방법

본격적인 배근 작업에 앞서 초보자분들께 작은 팁을 하나 드리자면, 프로젝트를 시작할 때 건축 도면이나 시공 도면보다 ‘구조 도면’을 선택하는 것을 추천드립니다.

그 이유는 구조 도면에는 기본적인 철근 패밀리가 이미 포함되어 있어, 따로 철근을 하나하나 직접 업로드하지 않아도 바로 배근 작업을 진행할 수 있기 때문입니다. 반면, 이외의 도면을 선택하면 철근 패밀리를 수동으로 불러와야 하므로, 불필요한 초기 작업이 추가될 수 있습니다.

2. 수직 및 수평 철근 배근

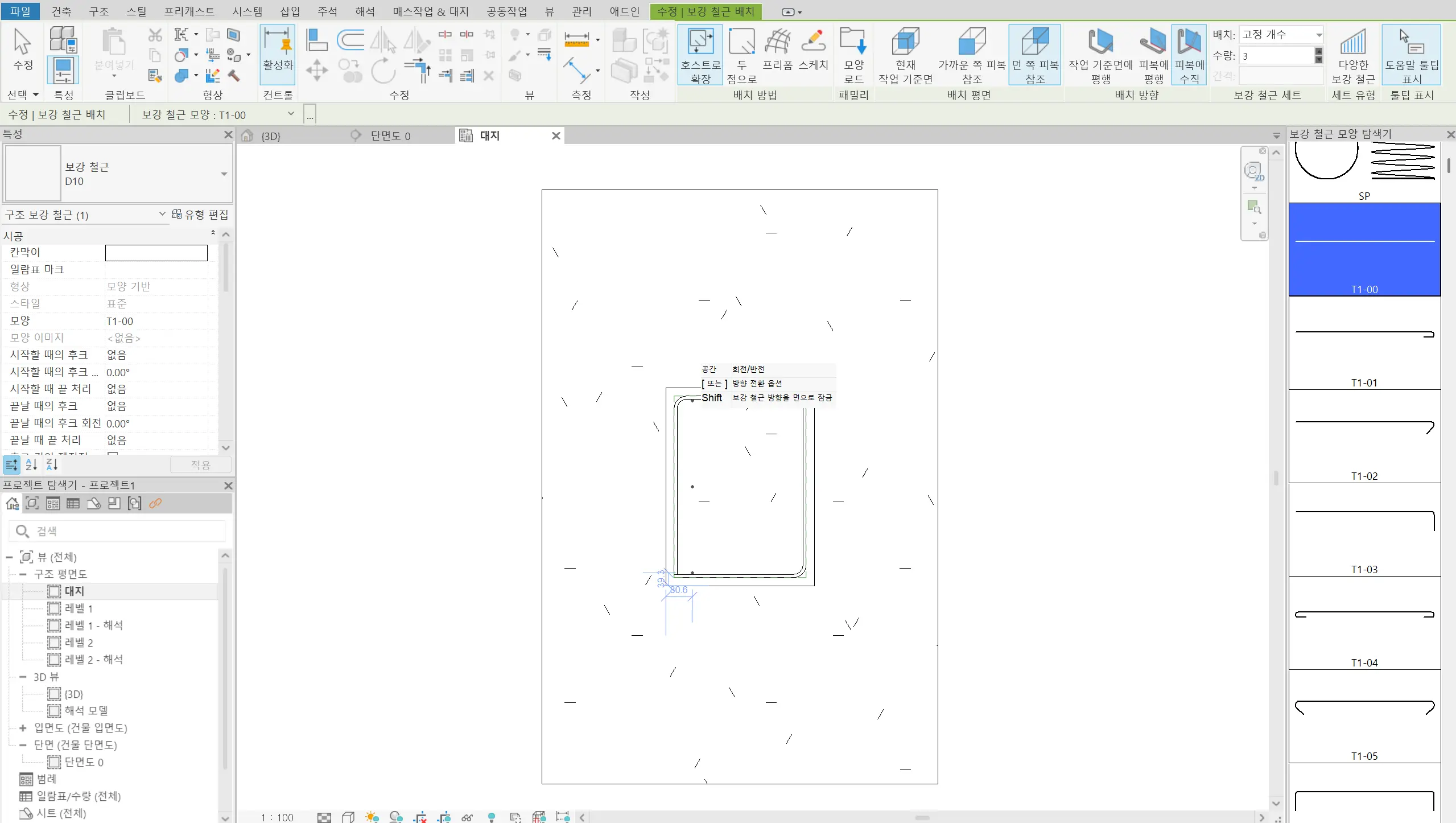

수직 철근을 배치할 때는 사용자마다 선호하는 방식이 다를 수 있지만, 일반적으로는 평면도에서 “피복에 수직” 기능을 활용하는 방법이 가장 간단하고 효율적입니다. 다만, 보다 정확한 위치에 철근을 배치해야 하는 경우에는 참조선을 임의로 그은 후, 해당 참조선을 기준으로 철근을 배치하는 방식을 추천드립니다. 이렇게 하면 원하는 지점에 정확히 철근을 위치시킬 수 있어 모델링의 정밀도를 높일 수 있습니다.

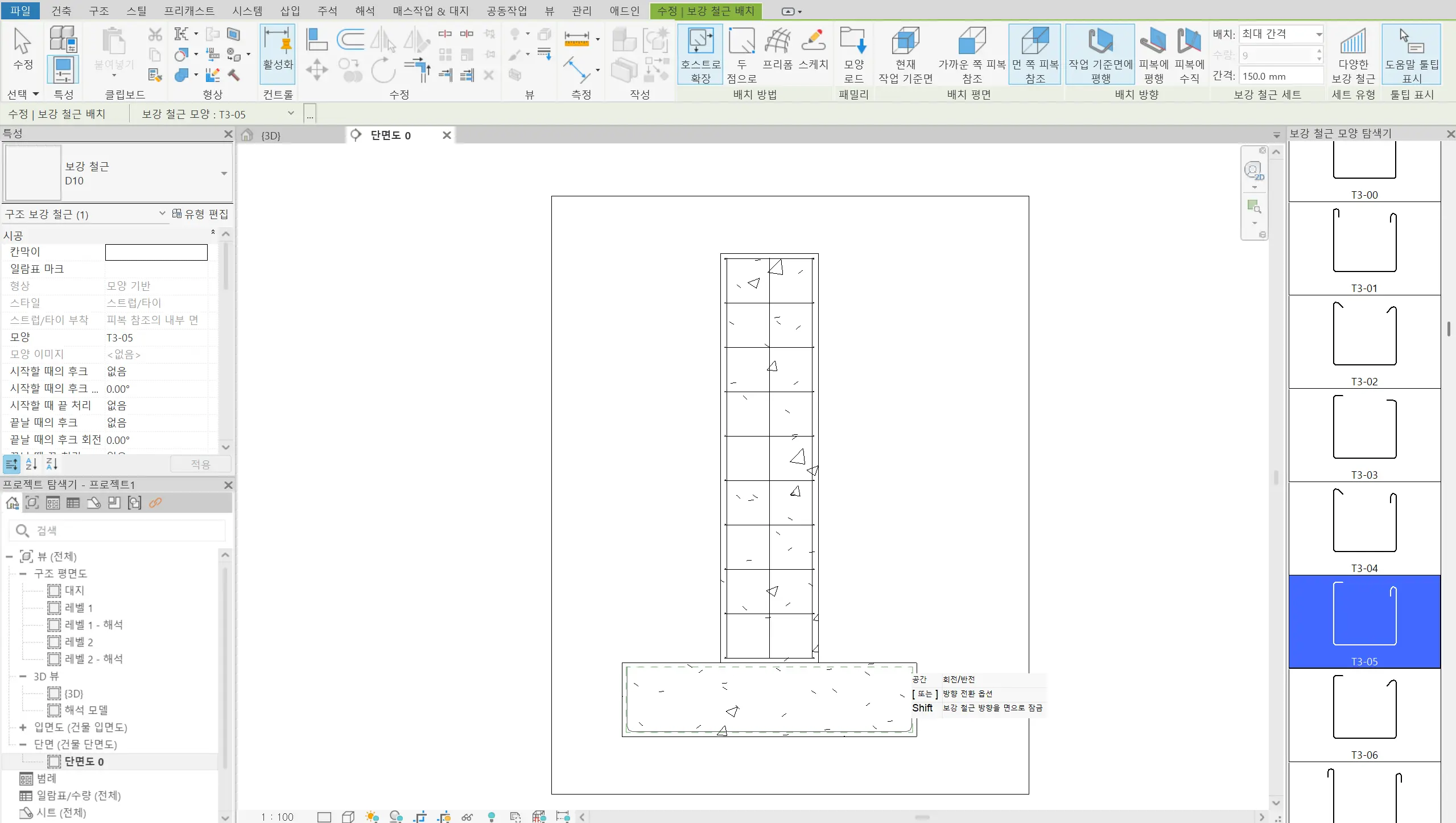

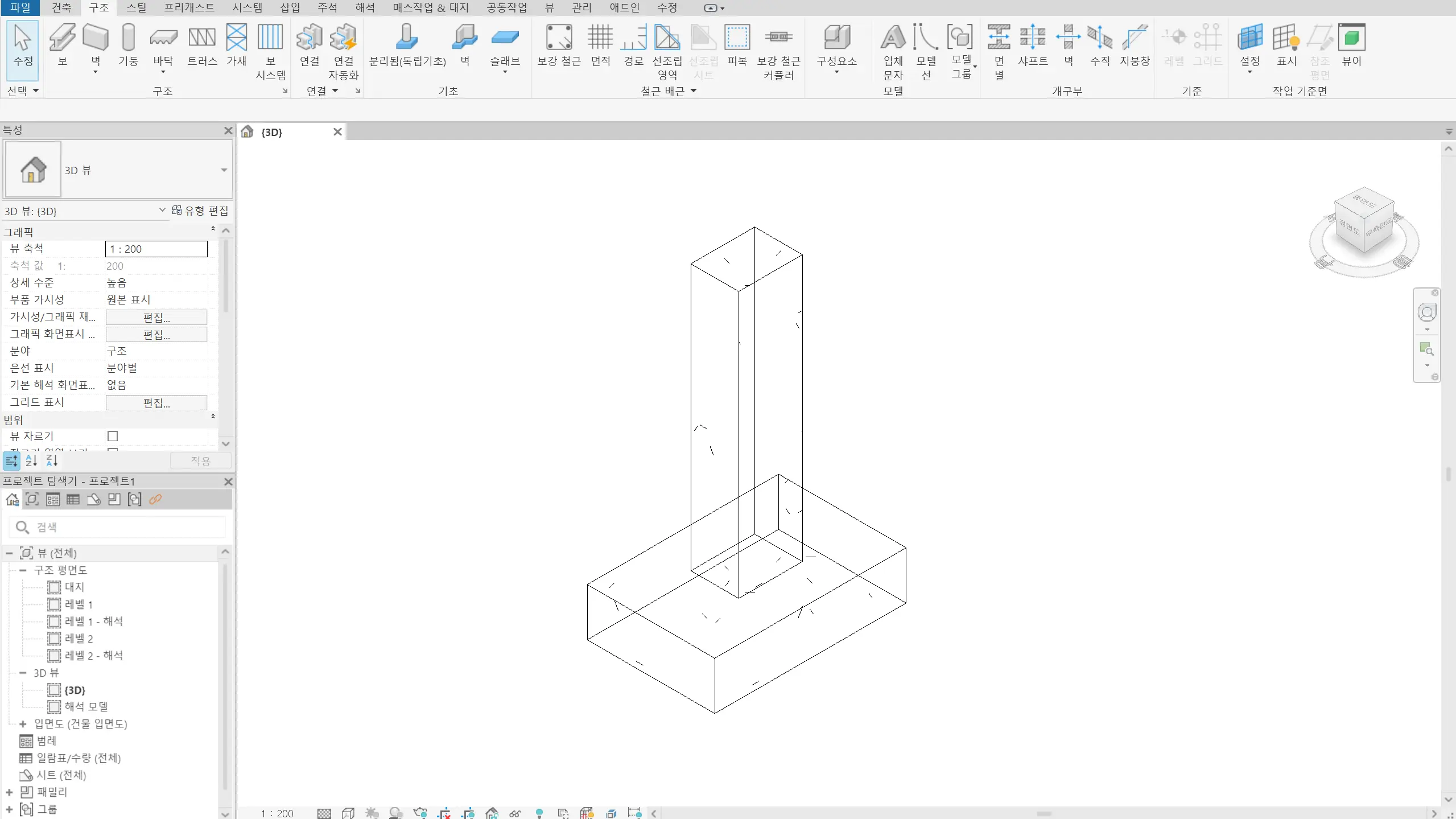

개인적으로 기초에 철근을 배근할 때는 평면도보다는 단면도에서 작업하는 것을 추천드립니다. 단순히 기초 상단에 철근만 배치하는 경우라면 평면도에서도 충분하지만, 기둥의 수직 철근을 기초까지 연장해야 하는 경우에는 단면도에서 작업하는 것이 훨씬 효율적입니다. 단면도를 활용하면 기둥 철근과 기초 철근을 한눈에 보며 연장 작업을 한 번에 처리할 수 있어, 배근의 정확도와 작업 속도 모두 향상시킬 수 있습니다.

철근 배근 심화

보강 철근 연결

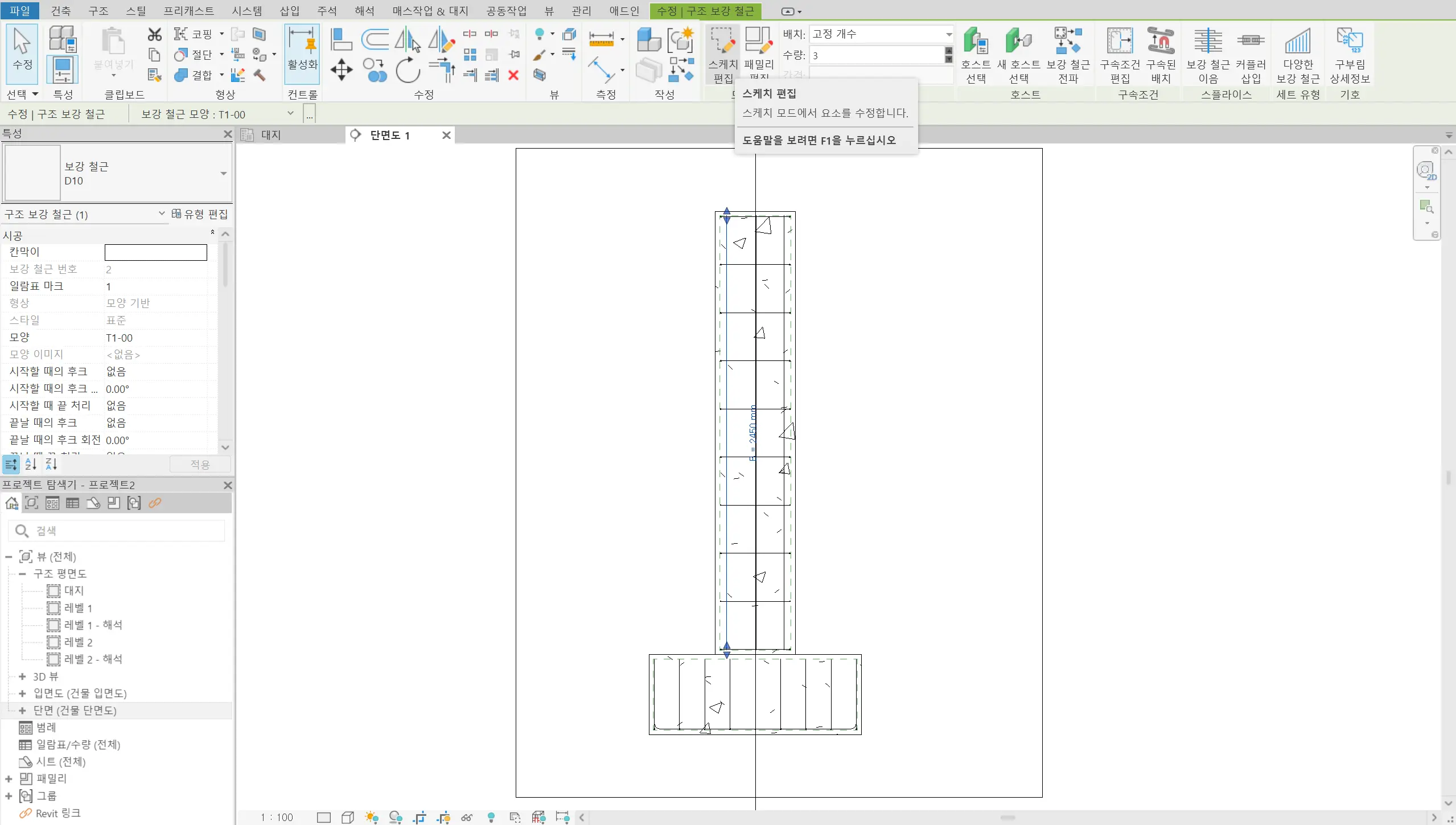

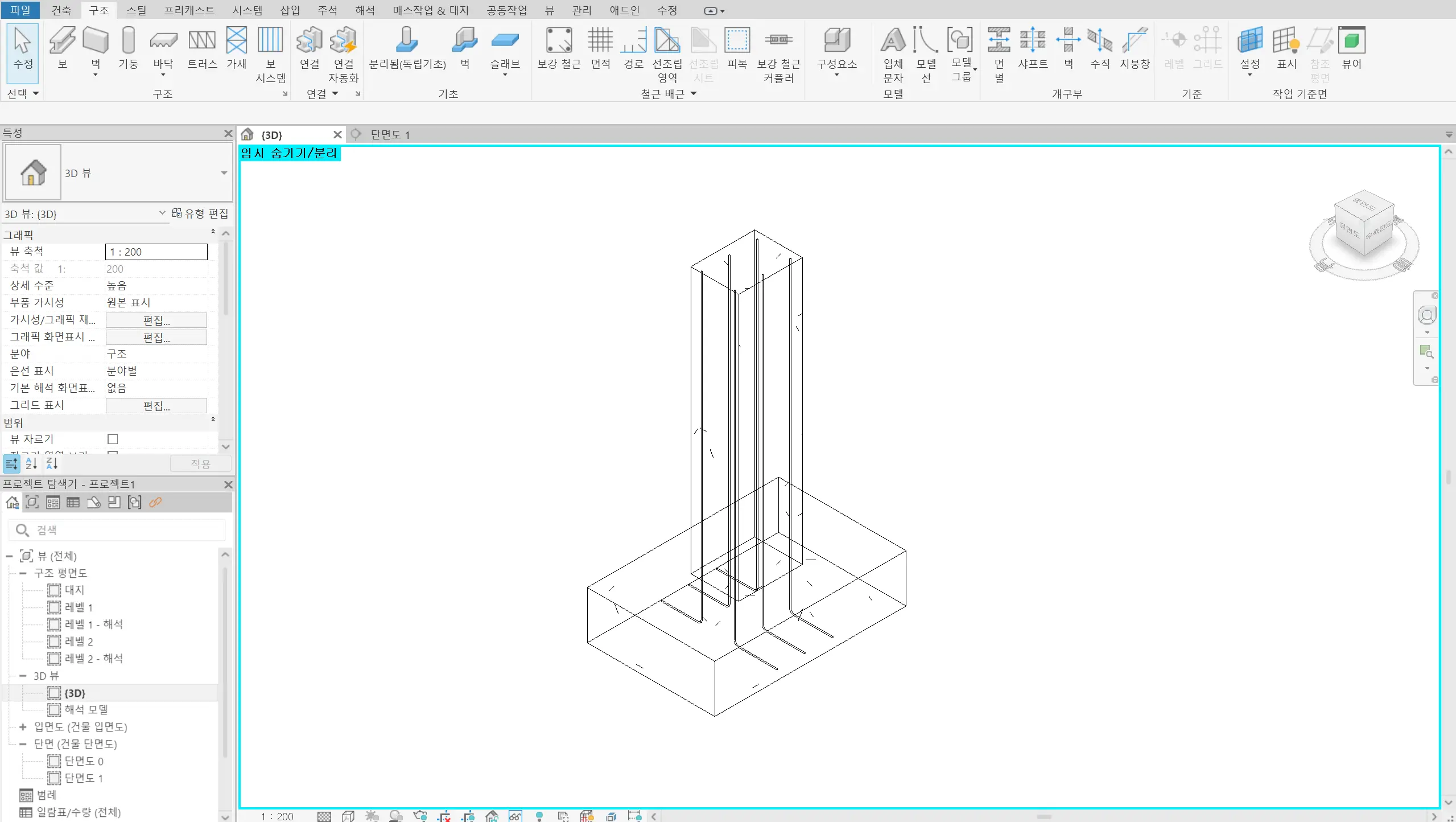

가장 먼저, 기둥의 수직 철근 배근이 모두 완료되었다면, 해당 철근을 선택한 후 상단 메뉴에서 [스케치 편집] 탭을 클릭합니다. 이 기능을 통해 철근의 경로를 직접 수정하거나 연장할 수 있으며, 이후 기초까지 철근을 연결하는 작업을 진행하게 됩니다.

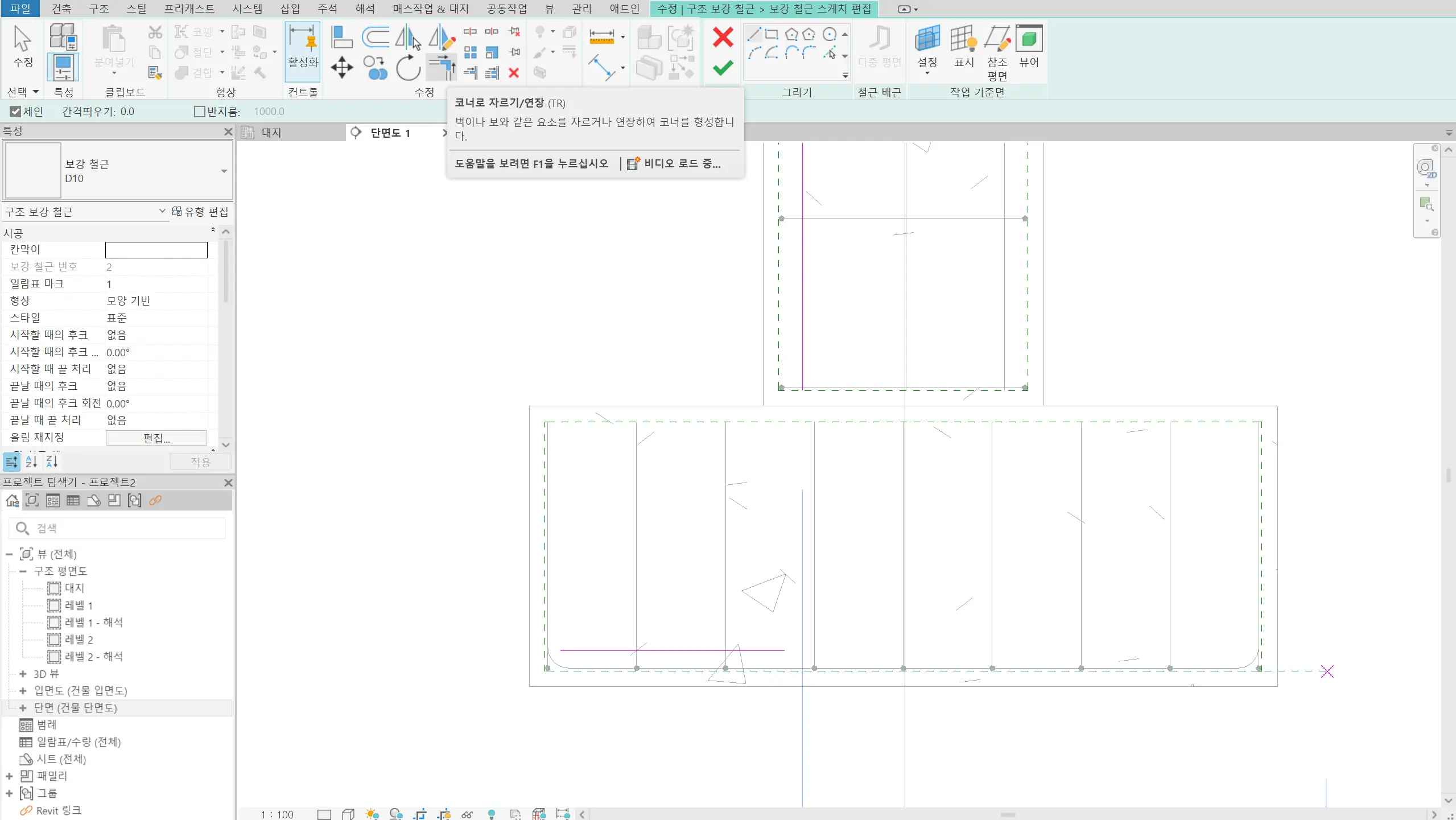

다음 단계에서는 [선 그리기] 기능을 활용하여, 철근을 기초 하부에 원하는 길이만큼 수평 방향으로 추가로 그려줍니다. 이후에는 상단 메뉴에서 [코너로 자르기/연장] 기능을 클릭한 뒤, 처음에 선택했던 수직 철근과 방금 그린 수평 철근을 순서대로 클릭해 주시면 됩니다.

이 과정에서도 정확한 위치에 철근을 배치해야 하는 경우, 나중에 철근을 이동하거나 편집하는 방식도 가능하지만, 작업 전에 참조선을 미리 추가한 후 그 위에 철근을 배근하는 방법을 추천드립니다.

2. 보강 철근 복사

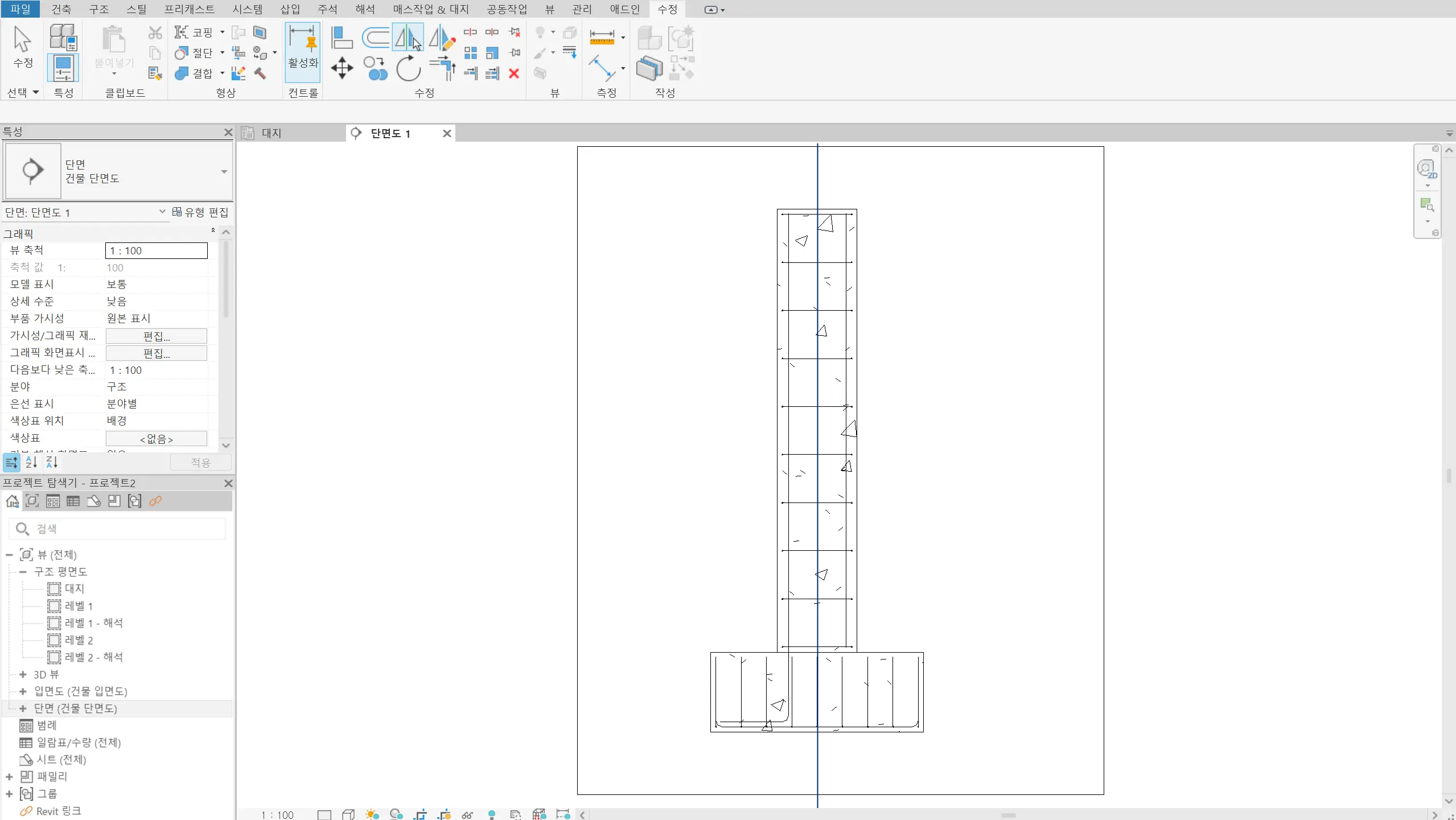

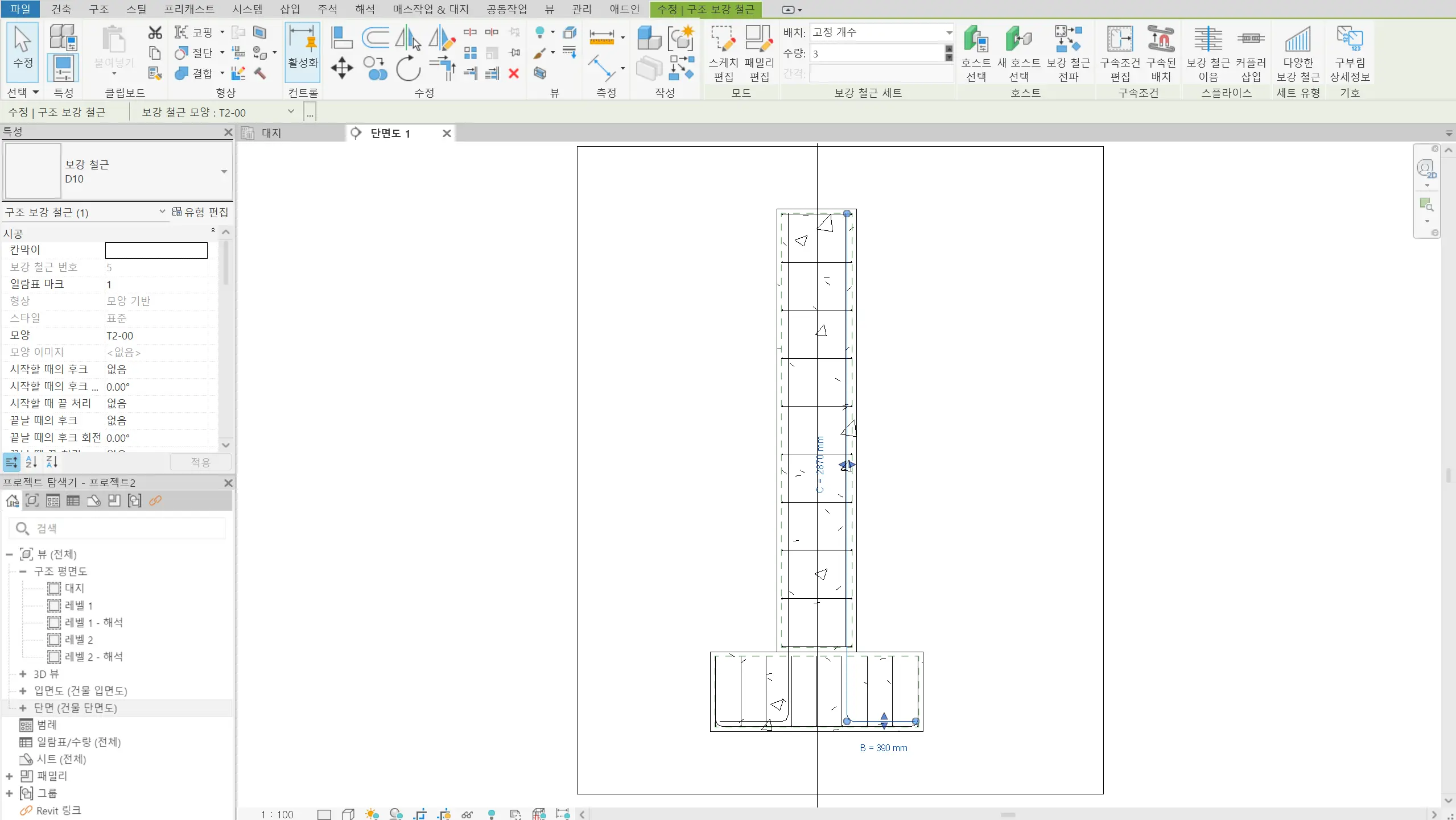

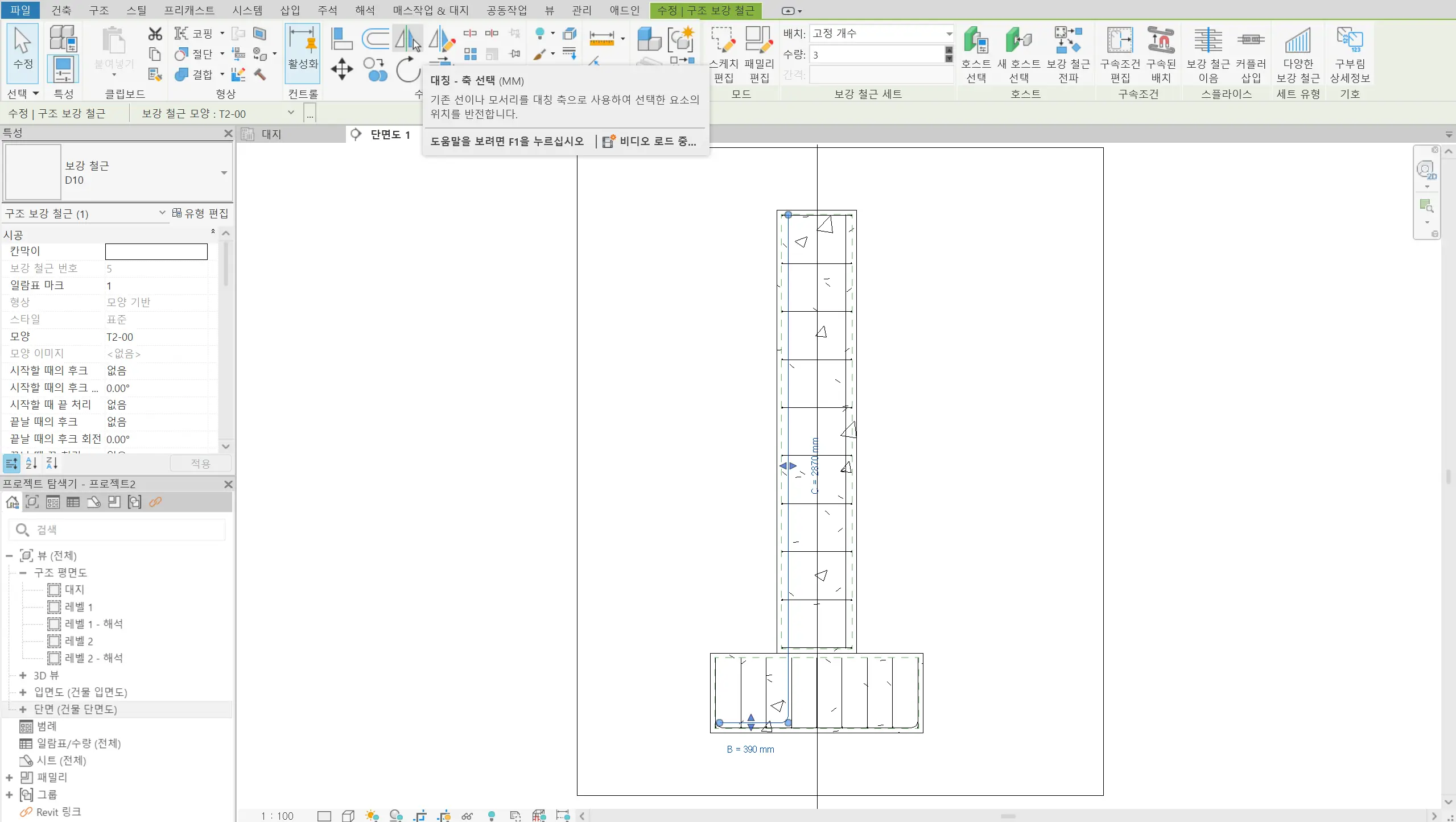

철근을 연장하기 위해 앞서 진행한 과정을 일일이 반복하는 대신, 더 간편하게 작업을 마칠 수 있는 방법이 있습니다. 바로 [대칭 – 축 선택] 기능을 활용하는 것입니다. 이 기능을 사용하면 기존에 배근한 철근을 기준 축을 중심으로 대칭 복사할 수 있어, 반복 작업 없이 손쉽게 반대편까지 철근을 연장할 수 있습니다.

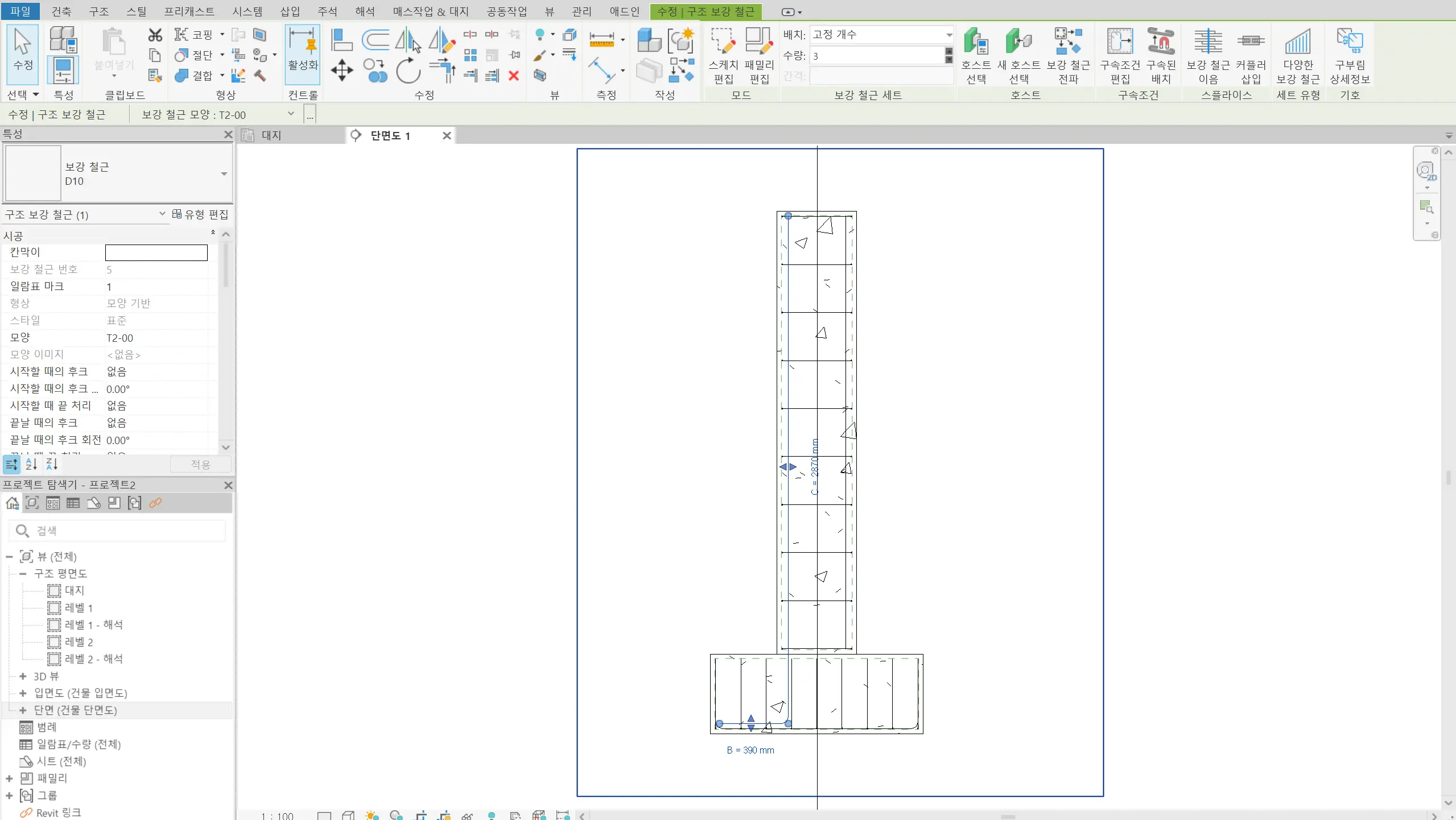

이때 대칭에 사용할 축은 보조선을 직접 추가하여 지정할 수도 있지만, 만약 수직 철근을 홀수 개로 배근하셨다면, 가운데 위치한 철근 자체를 축으로 활용하는 것도 좋은 방법이 될 수 있습니다. 이렇게 하면 별도로 보조선을 그리지 않아도 되고, 자연스럽게 좌우 대칭이 맞춰져 배근 작업이 더욱 간편해집니다.

이번 아티클에서는 하나의 기둥과 기초에 대한 보강 철근 배근 방법만을 다루었지만, 이후에는 Revit의 필터 기능이나 복사 도구를 활용하여, 아직 철근이 배근되지 않은 다른 부재에도 동일한 배근을 진행하는 방법에 대해서 알아보겠습니다. 이러한 기능들을 적절히 활용하면 반복 작업을 줄이고, 전체 모델의 철근 배근 작업을 더욱 효율적으로 완성할 수 있습니다.

OUTRO

이번 글에서는 Revit을 활용하여 기둥과 기초 사이의 보강 철근을 연결하는 기본적인 방법을 소개해드렸습니다. 단면도 활용, 스케치 편집, 철근 연장 및 대칭 기능 등 실제 작업에서 자주 활용되는 기능들을 중심으로 설명드렸으며, 철근 배근의 정확도와 작업 효율을 높이기 위한 팁도 함께 안내해드렸습니다. 물론 Revit 내에서 철근 배근을 구현하는 방법은 이 외에도 다양하지만, 오늘 소개해드린 방식은 초보자도 쉽게 접근할 수 있는 실용적인 방법입니다. 이번 내용을 바탕으로 보다 정확하고 효율적인 철근 모델링을 진행하시길 바랍니다.
