Ladybug: Grasshopper 기후변화분석 가이드

INTRO

• Ladybug는 어떤 기능을 가지고 있을까?



건축은 언제나 환경과의 관계 속에서 태어나고 변화해왔습니다. 최근의 건축 설계는 단순히 형태를 만드는 일을 넘어, 데이터를 통해 환경을 이해하고 이에 대응하는 방향으로 발전하고 있습니다. 그 중심에는 디지털 환경 분석 도구들이 자리하고 있으며, 그중에서도 라이노와 그래스호퍼 그리고 Ladybug는 가장 널리 활용되는 툴 중 하나입니다. Ladybug는 건축가가 실제 기후 데이터를 기반으로 설계 결정을 내릴 수 있도록 도와주는 환경 분석 도구입니다. 단순히 시각적 그래프를 만드는 것을 넘어, 공간의 방향, 입면의 반응성, 환기나 채광과 같은 물리적 현상을 정량적으로 분석할 수 있게 해줍니다. 이번 아티클에서는 Ladybug의 설치부터 기본적인 작동 원리, 다이어그램 제작 방법, 그리고 이를 통한 기후변화 대응형 설계의 확장 가능성까지 단계적으로 살펴보고자 합니다.



01 LADYBUG 그래스호퍼 설치 및 접근 가이드라인 : 랜덤 루버 설계를 위한 사전 고찰

➤ Ladybug Tools Grasshopper Home Page

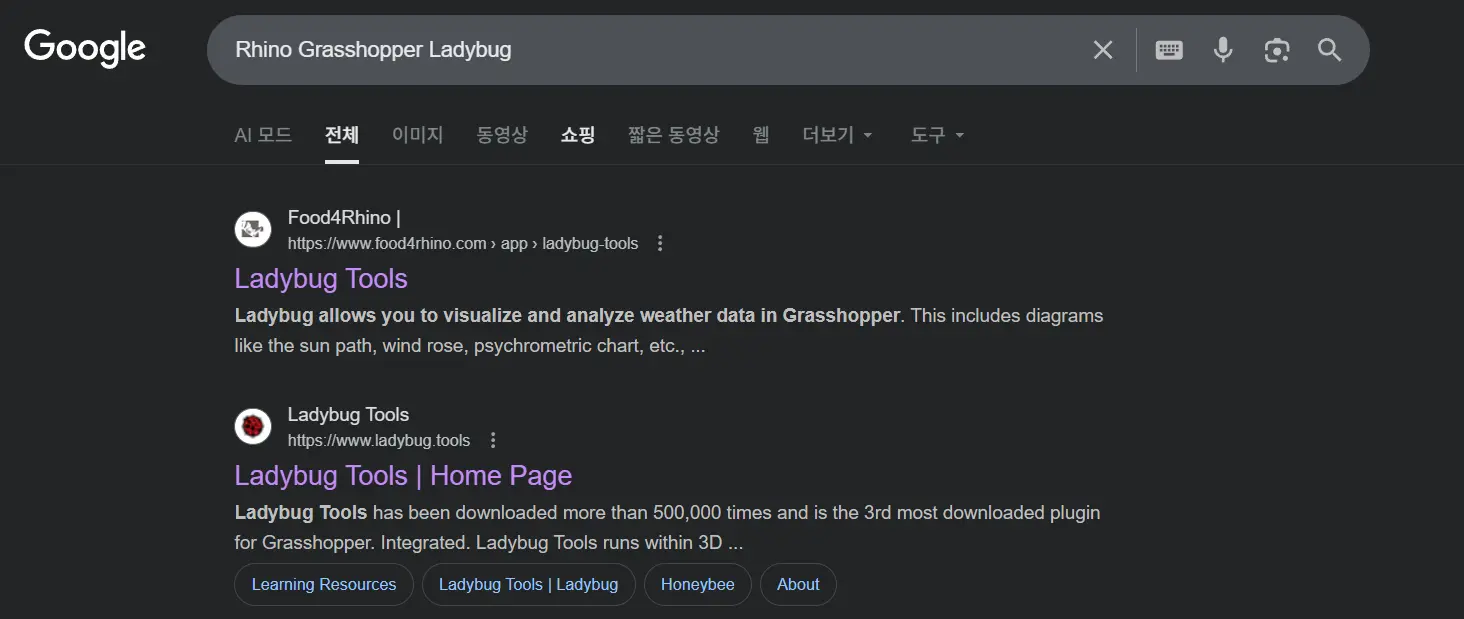

Ladybug를 사용하기 위해서는 먼저 Rhino와 Grasshopper 환경이 필요합니다. Rhino는 3D 모델링 소프트웨어이며, Grasshopper는 그 안에서 작동하는 비주얼 프로그래밍 툴입니다. Ladybug는 Grasshopper의 확장 플러그인으로 설치됩니다. Ladybug를 설치하기 위해서는 우선 [food4rhino.com] 사이트에 접속해 ‘Ladybug Tools’를 검색합니다. 최신 버전을 다운로드한 뒤 압축을 풀고, .gha 파일을 Grasshopper 화면에 드래그하면 됩니다.

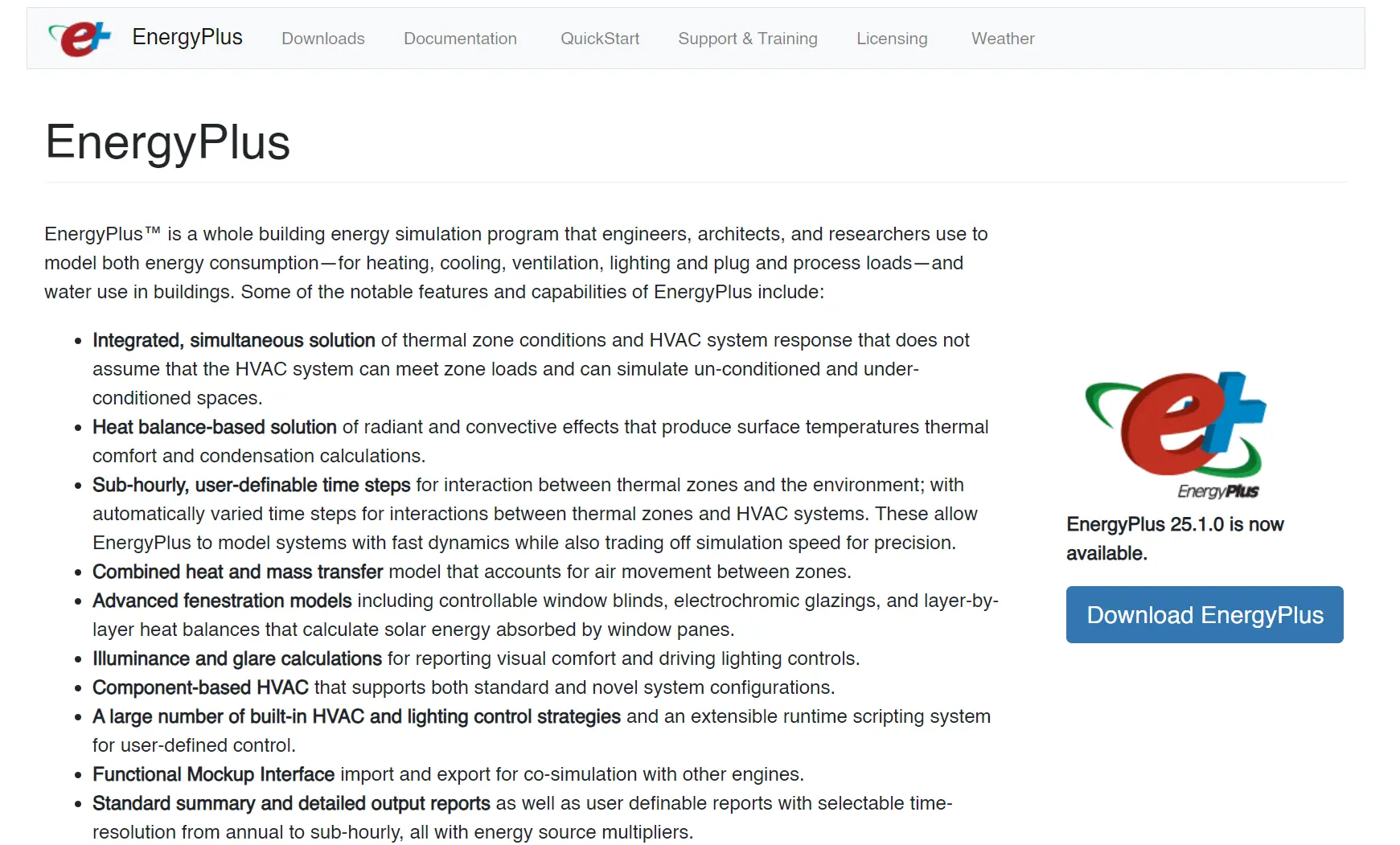

이후 Rhino를 재시작하면 Grasshopper 내에 Ladybug 탭이 새로 생성됩니다. 프로그램 설치가 끝났다면 이제 실제 기후 데이터를 불러와야 합니다. Ladybug가 다루는 기후 데이터는 EPW 파일이라는 형식을 사용합니다. EPW는 EnergyPlus Weather의 약자이며, 전 세계 주요 도시의 기온, 습도, 풍향, 일사량 등의 데이터를 1시간 단위로 기록한 파일입니다. 이 파일은 EnergyPlus 공식 사이트에서 지역별로 다운로드할 수 있습니다. 예를 들어 서울을 기준으로 분석을 진행하려면 ‘Seoul.epw’를 다운로드하여 Ladybug의 “Import EPW” 컴포넌트에 연결합니다. 이 과정을 마치면 해당 도시의 연간 기후 데이터가 Grasshopper 환경 안에서 바로 시각화됩니다.





02 Rhino-Ladybug 기후변화분석 역할과 강점

Rhino-Ladybug를 활용한 기후변화 분석의 역할과 도구의 강점.

최근 건축설계는 단순한 형태적 창조를 넘어, 기후변화에 대응하고 환경적 데이터를 설계의 주요 변수로 통합하는 과정으로 확장되고 있습니다. 과거에는 에너지 시뮬레이션이나 환경 분석이 설계의 마지막 검증 단계에서 수행되는 경우가 많았지만, 최근에는 이러한 해석을 설계 초기 단계부터 통합적으로 수행하는 경향이 뚜렷합니다. 이러한 패러다임 전환 속에서, Rhino-Grasshopper 기반의 Ladybug Tools은 설계자에게 가장 직관적이고 효율적인 기후분석 환경을 제공하는 도구로 자리 잡고 있습니다.



Ladybug는 Rhino의 비주얼 프로그래밍 환경인 Grasshopper 위에서 작동하는 오픈소스 플러그인으로, 기후데이터를 시각적으로 분석하고 이를 설계 파라미터로 전환할 수 있는 시스템입니다.



기본적으로 Ladybug는 EnergyPlus Weather(EPW)파일을 기반으로 하며, 해당 지역의 연간 기후 데이터를 불러와 기온, 습도, 일사량, 풍향, 태양고도 등의 다양한 변수를 정밀하게 시각화합니다. 이때 분석된 데이터는 단순히 차트로 표현되는 데 그치지 않고, 3차원 모델 위에서 태양의 경로, 그림자 분포, 표면 일사량 등의 형태로 실시간 반영됩니다.

Ladybug는 단일한 소프트웨어라기보다, Grasshopper 내의 다양한 컴포넌트로 구성된 환경입니다. 사용자는 각 컴포넌트를 연결하여 자신이 원하는 분석 흐름을 직접 설계할 수 있으며, 분석결과는 그래프, 컬러맵, 메쉬 데이터 등 다양한 형태로 출력됩니다. 이를 통해 기후데이터가 설계변수로 직접 연결되는 Parametric Environmental Workflow를 형성할 수 있습니다.



• 기후데이터의 통합과 시각적 해석



Ladybug의 가장 큰 특징 중 하나는 기후데이터의 직관적 시각화입니다.

EPW 데이터를 불러오면, 사용자는 태양경로, 일사량분석, 풍향과 풍속분석, 열쾌적성 등을 손쉽게 생성할 수 있습니다. 이러한 시각화는 단순히 데이터를 표현하는 데 그치지 않고, 건축물의 배치 방향, 창호 비율, 외피 재료, 차양 깊이 등과 같은 설계결정의 근거로 직접 연결됩니다.

특정 지역의 여름철 고온·고습 특성이 강하게 나타난다면, Ladybug를 통해 태양복사 에너지의 누적분포를 시각화하고, 이를 토대로 직사광 차단을 위한 외피 형상이나 그리드 모듈의 조정이 가능합니다. 반대로 겨울철 일사량 확보가 중요한 지역에서는 남향면의 Solar Access 값을 극대화하는 방향으로 형태를 최적화할 수도 있습니다. 이처럼 Ladybug는 데이터를 설계의 언어로 번역하는 매개체로 기능합니다.



03 Rhino-Ladybug 기후변화분석 파일 및 적용

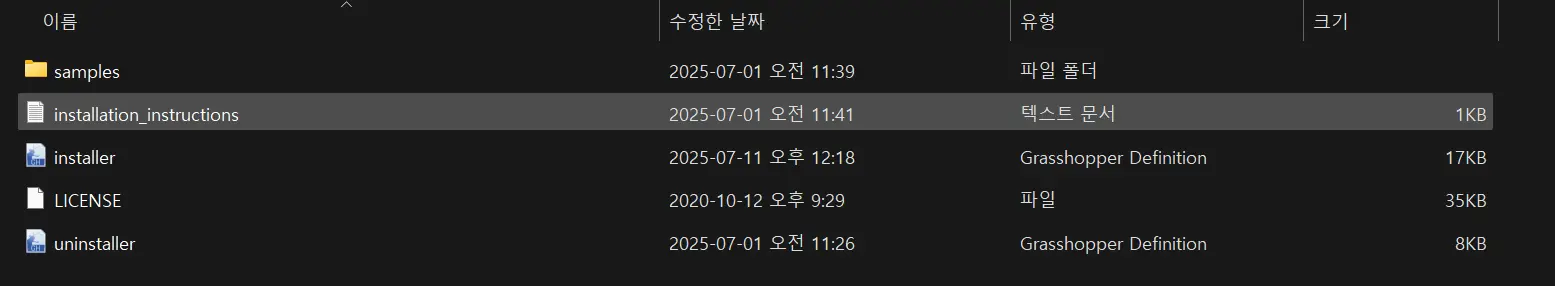

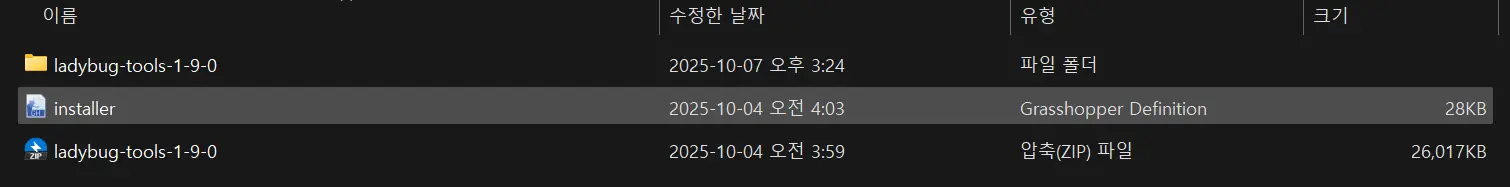

레이디버그를 설치해주시고, 압축파일을 풀어주시면 다음과 같이 설치파일과 Tools파일이 나옵니다. 여기서 설치 그래스호퍼를 활성화하면 그래스호퍼에 적용이 가능합니다.

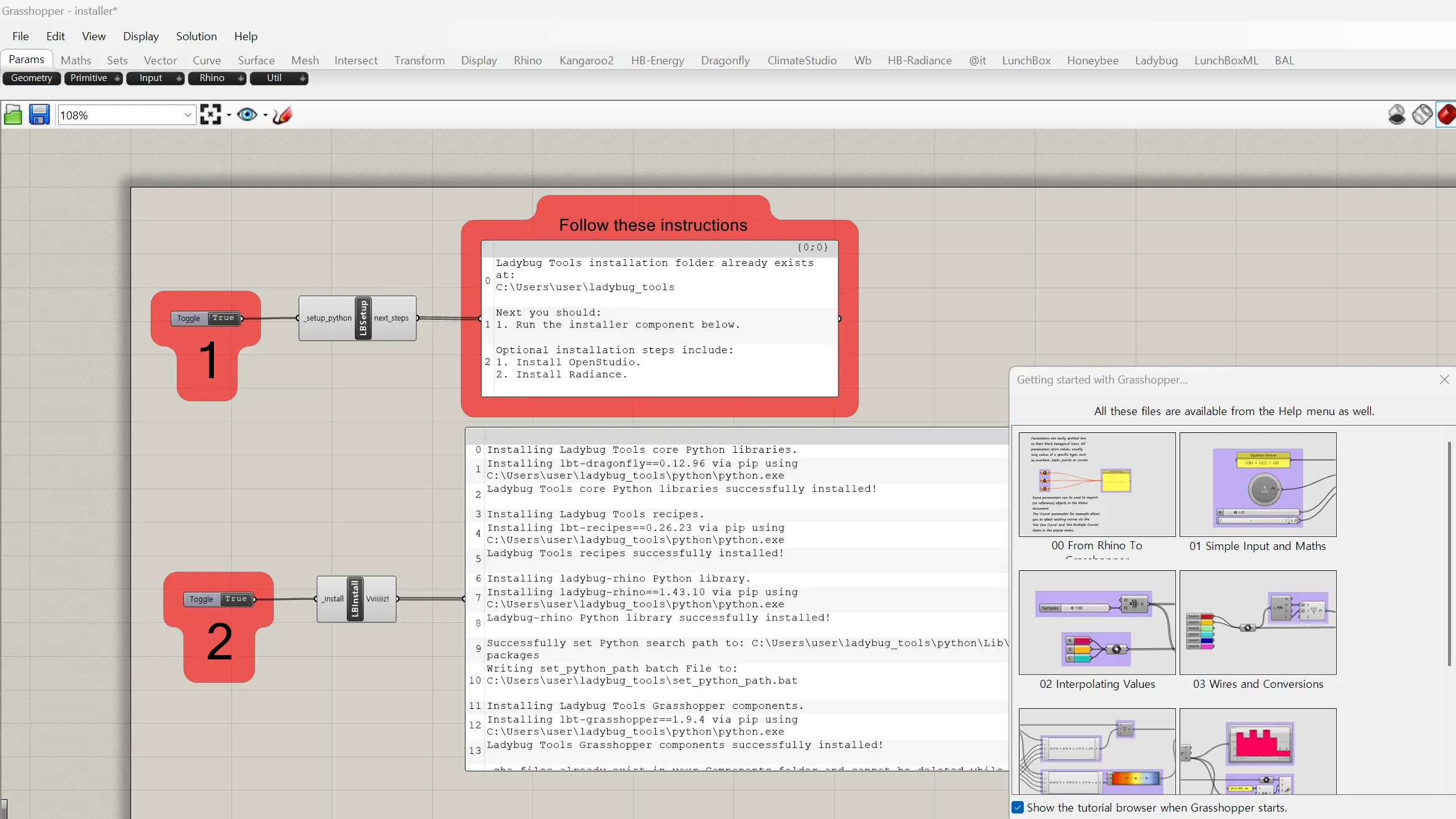

위 이미지와 같이 라이센스 1,2번을 모두 True로 설정해주시면 그래스호퍼 레이디버그 툴을 활용하실 수 있습니다. 설치조건이 크게 어렵지 않습니다. 설치과정은 과거보다 훨씬 단순화되었습니다. 공식 웹사이트(ladybug.tools)에서 제공하는 Installer를 통해 한 번의 실행으로 Ladybug, Honeybee, Dragonfly, Butterfly 등의 모듈을 함께 설치할 수 있습니다. 사용자는 설치 관리자를 실행하고 ‘Rhino/Grasshopper용 설치’를 선택하면 됩니다. 이 과정에서 Python과 Radiance, OpenStudio 등의 외부 엔진이 자동으로 세팅되므로, 별도의 복잡한 경로 지정이 필요하지 않습니다. 설치가 완료되면, Grasshopper를 실행했을 때 상단 탭에 ‘Ladybug’와 ‘Honeybee’ 등의 아이콘이 나타나며, 이를 통해 각종 컴포넌트에 접근할 수 있습니다.



04 Rhino-Ladybug 기후변화분석 활용

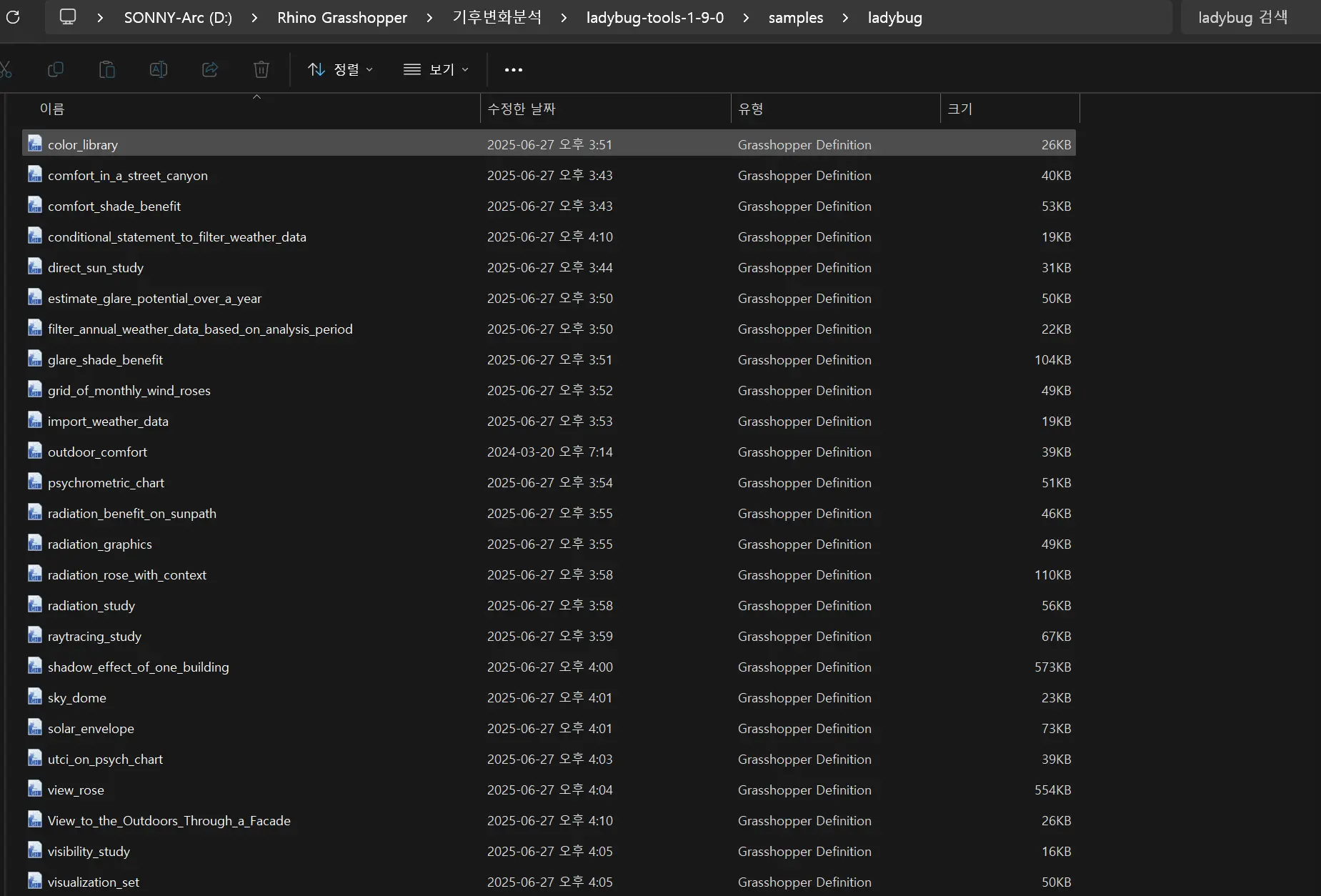

Ladybug파일을 열어보면 여러유형의 그래스호퍼파일들이 있습니다. Ladybug가 Window버전/라이노7이상의 상위 호환버전인지 확인해보고 적용하셔야 합니다. 위 조건에 만족하지 않을 경우 그래스호퍼 코드오류 및 오래된 코드로 적용이 불가능해질 수 있습니다. 꼭 확인하고 적용해주시길 바라겠습니다.

다음으로 대표적으로 활용할 레이디버그 그래스호퍼 파일을 살펴보겠습니다.





1. EPW 파일을 통한 기후 데이터 불러오기

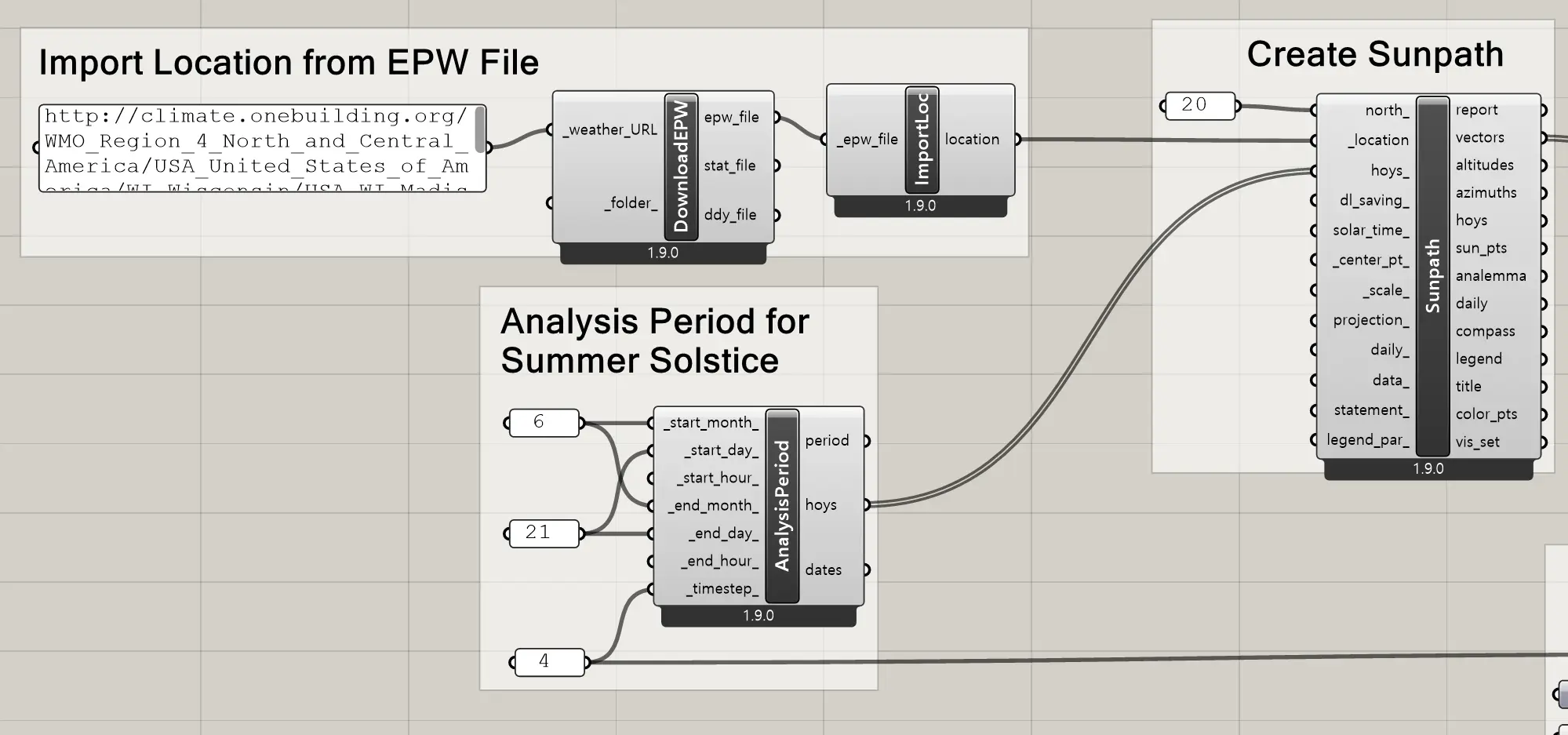

좌측의 첫 번째 컴포넌트는 Import Location from EPW File로, EPW(energy plus weather) 형식의 기상 데이터를 불러오는 단계입니다. 이 파일은 특정 지역의 연간 기후 정보(기온, 일사량, 풍속, 습도, 하늘상태 등)를 시간 단위로 저장하고 있으며, Ladybug는 이를 통해 지역별 기후 특성을 시뮬레이션에 반영합니다. 사용자는 사이트가 속한 도시의 EPW 파일을 불러와서 해당 지역의 태양 경로, 일사량 분포, 혹은 평균 기온 변화를 기반으로 건축의 방향, 입면, 개구부 비율 등을 합리적으로 조정할 수 있습니다.



2. 하지(Summer Solstice) 분석 기간 설정

두 번째 영역인 Analysis Period for Summer Solstice는 분석 기간을 지정하는 부분입니다.

여기서는 6월 21일을 중심으로 한 하지 시점을 입력하고 있습니다. 하지 시점은 연중 일조시간이 가장 길고, 태양 고도가 가장 높은 시기로, 이 시기의 일사분석은 여름철 과열 현상, 차양의 유효성, 외피 열부하 등을 평가하는 데 매우 중요한 역할을 합니다. Ladybug는 단순히 태양의 위치를 시각화하는 도구가 아니라, 건물의 열환경 성능을 예측하는 분석 기반 플랫폼으로 작동합니다.



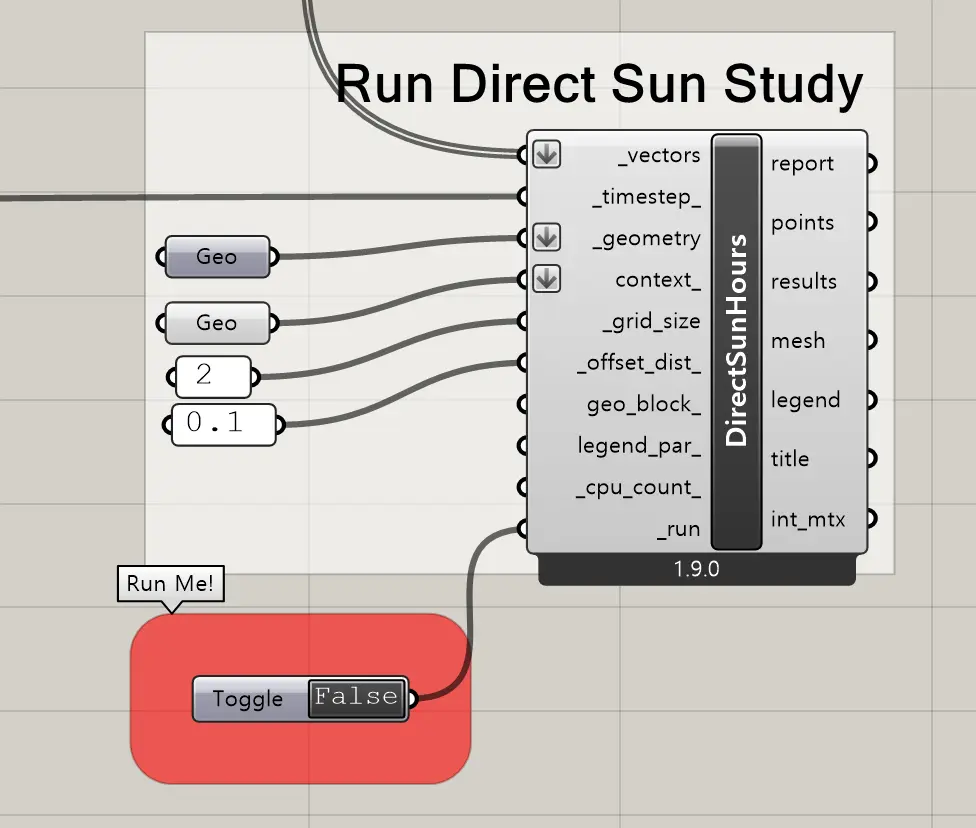

3. 태양경로(Sunpath) 생성

오른쪽의 Create Sunpath 컴포넌트는 불러온 기후데이터와 분석기간을 기반으로 태양의 이동 경로를 시각화합니다. 이 Sunpath 다이어그램은 하루 동안 또는 특정 계절에 태양이 하늘을 따라 이동하는 경로를 나타내며, 이를 통해 일사 각도, 건물의 그림자 범위, 채광 가능성, 입면 방향별 태양 노출량을 직관적으로 파악할 수 있습니다. 이 정보는 패시브 디자인(차양, 루버, 외피 조정 등)을 위한 기초 자료로 활용됩니다.





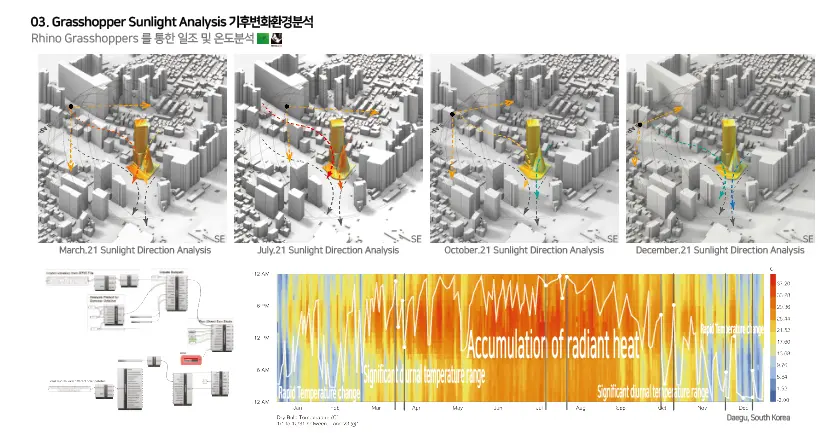

4. 기후변화 분석의 확장적 의미

위와 같이 Ladybug의 분석은 단순히 현 시점의 환경 조건을 시각화하는 데 그치지 않습니다. 최근에는 EPW 데이터의 장기적 변화나, 기후변화 시나리오 데이터(IPCC 기반 CMIP6 등)를 반영한 분석도 가능해졌습니다. 이를 통해 설계자는 기후변화에 대응하는 적응형 건축 전략대표적인 예로 미래 고온화에 대비한 외피 성능 조정, 자연 환기 가능성 검토, 혹은 도시열섬 완화를 위한 조경 배치를 계획할 수 있습니다. Ladybug는 단순한 시뮬레이션 툴을 넘어, 기후 데이터 기반의 건축적 의사결정을 시각적으로 지원하는 플랫폼이라 할 수 있습니다. 이러한 접근은 기후위기 시대의 건축이 단순한 형태나 프로그램의 문제를 넘어, 환경적 데이터에 근거한 설계 논리의 구축이라는 새로운 단계로 진화하고 있음을 보여줍니다.



OUTRO : 데이터를 해석하는 건축적 해석과 디자인 언어

Ladybug Tools는 단순한 시뮬레이션 도구를 넘어, 건축 설계 과정에 기후적 사고를 통합하는 새로운 설계 언어를 제시합니다. 건축가가 데이터를 다루는 방식이 더 이상 수치 해석에 머물지 않고, 형태와 환경, 시간의 상호작용을 시각적으로 해석하는 단계로 확장되고 있는 것입니다. Ladybug는 이러한 전환의 중심에서, 설계 초기 단계부터 기후 데이터의 개입을 가능하게 하며, 도시·건축·공간의 지속가능성을 동시에 탐색할 수 있는 실험적 기반을 제공합니다.



또한 Ladybug는 열환경, 조도, 일사량, 바람, 습도 등 다양한 기후 요인을 종합적으로 해석하여 건축가에게 수치 이상의 통찰을 줍니다. 이는 단순히 분석 결과를 얻기 위한 과정이 아니라, 건축적 판단을 데이터와 연결시키는 사유의 확장 과정이라 할 수 있습니다. 또한 Grasshopper와의 결합을 통해 설계자는 파라메트릭 구조 안에서 형태 실험과 환경 분석을 실시간으로 반복함으로써, 설계의 논리적 근거를 명확히 제시할 수 있습니다.



결국 Ladybug의 가치는 데이터를 해석하는 건축적 감각/해석을 구축하는 데 있습니다. 이는 에너지 효율이나 지속가능성의 범주를 넘어, 도시 기후 변화에 대응하는 설계 전략을 구체화하고, 나아가 환경과 형태의 관계를 재정의하는 새로운 설계 패러다임으로 이어집니다. 앞으로의 건축은 환경 분석이 부가적 절차가 아닌 디자인 언어의 일부가 되는 방향으로 나아갈 것이며, Ladybug는 그 중심에서 디지털 환경해석과 건축적 사고를 잇는 가장 직관적이고 강력한 도구로 자리할 것이라 생각하며 아티클을 마치겠습니다.
