D5 Render로 5초만에 대지 콘타를 만든다?
INTRO
건축 프로젝트를 진행할 때, 설계한 건축물이 위치할 ‘대지’와 주변 ‘환경’을 사실적으로 표현하는 것은 매우 핵심적입니다. 이는 설계의 현실성을 높이고 프로젝트의 맥락을 효과적으로 전달하는 중요한 요소이기 때문입니다. 과거에는 건축물의 3D 모델링뿐만 아니라 건물 주변의 도시 환경과 자연 지형을 세밀하게 모델링하는 데 상당한 시간과 노력이 필요했습니다. 특히 학업과 실무를 동시에 진행하는 건축학과 학생들에게 이러한 과정은 큰 부담으로 다가왔을 겁니다.
하지만 D5 Render 2.10의 업데이트로 추가된 ‘도시 생성기(City Builder)’와 ‘Terrain(지형)’ 도구는 이러한 어려움을 획기적으로 해결하고 건축 시각화 작업의 효율성을 극대화할 수 있는 강력한 도구로 자리 잡았습니다. 이제는 복잡한 도시나 자연 환경도 몇 번의 클릭만으로 사실감 있게 구현할 수 있게 되었습니다. 이 글에서는 D5 Render 2.10의 도시 생성기와 지형 기능을 건축학과 학생들이 자신의 프로젝트에 효과적으로 활용하는 방법을 소개해 드리겠습니다.
Open Street Map(OSM) 통합 도시 생성기 – 도시 환경 빠르게 구축

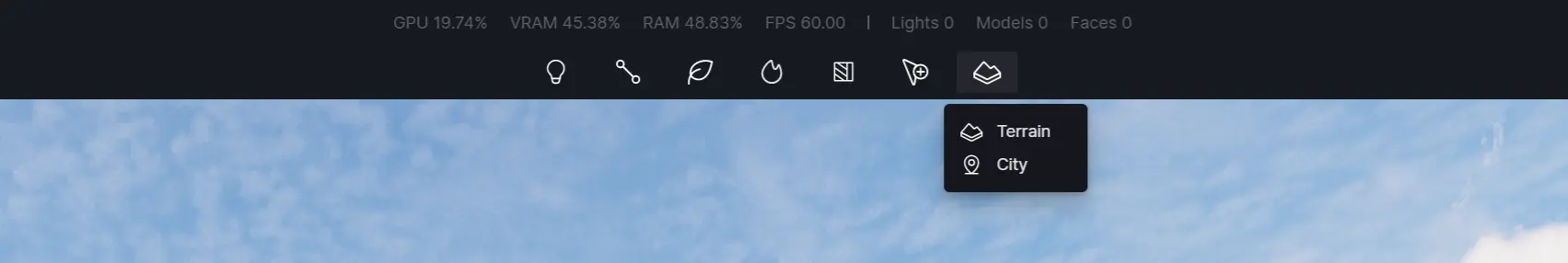

1. 기능 접근 : D5 Render 접속 후, 상단 메뉴에서 ‘Terrain’ 탭을 선택한 후에 두번째에 있는 ‘City’ 기능을 클릭합니다.

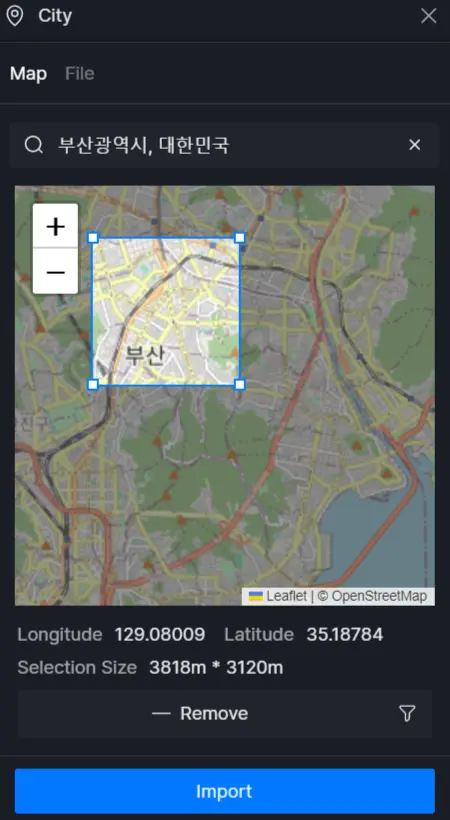

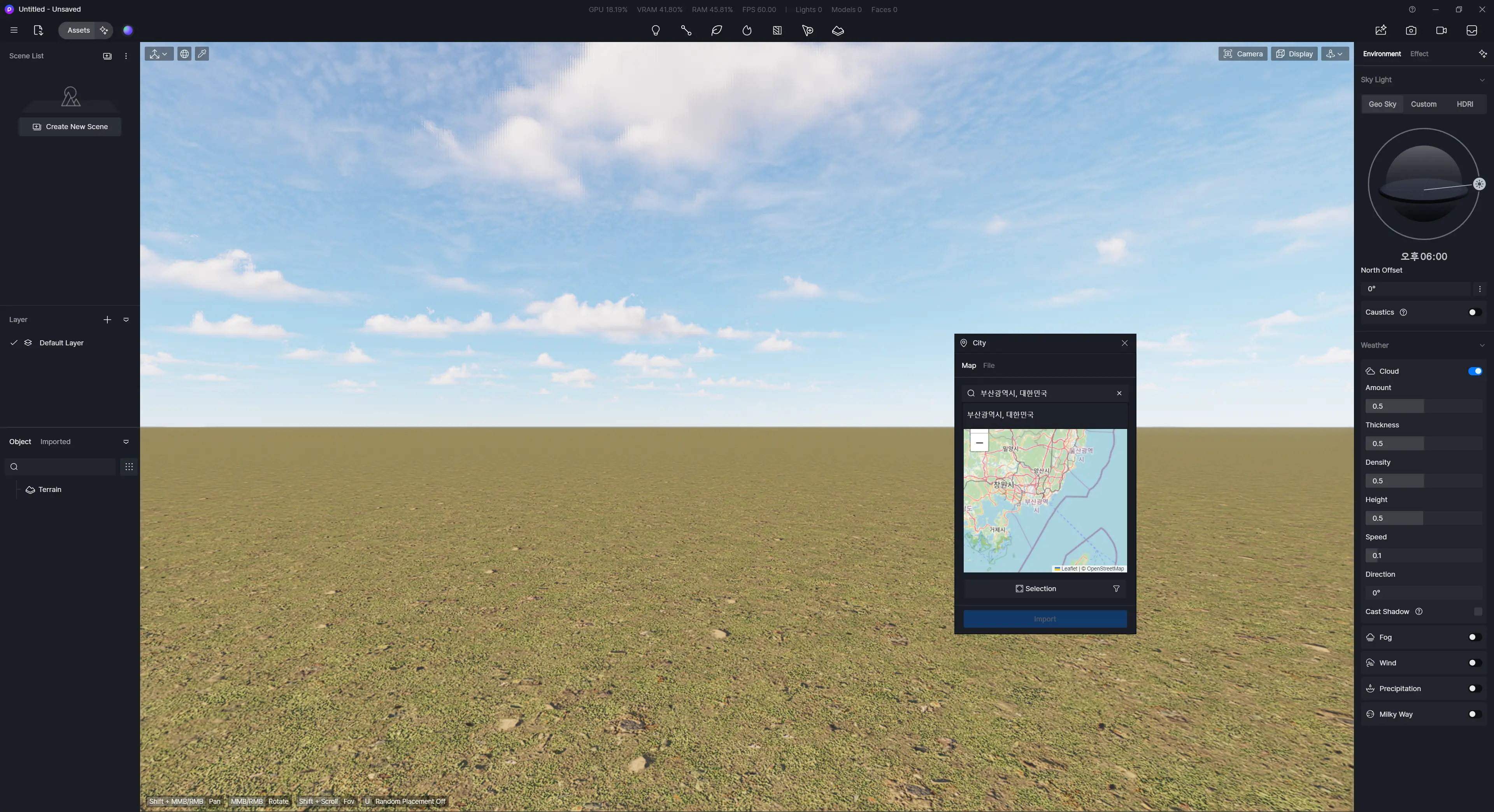

2. 위치 검색 또는 지정 : 도시 생성기 창에서 프로젝트 부지의 실제 위치를 지도에서 검색하거나 직접 위도/경도를 입력하여 지정할 수 있습니다.
3. 영역 선택 : 원하는 부지 위치를 찾았다면, ‘Selection’ 기능으로 도시 데이터를 불러올 특정 범위를 설정합니다. 데이터 로딩 시간과 프로그램 성능을 고려해 프로젝트에 적절한 범위를 선택하는 것이 좋습니다.
4. 데이터 불러오기 및 변환 : 범위 설정 후 D5 Render는 해당 지역의 Open Street Map(OSM) 데이터를 자동으로 불러와 건물, 도로, 수계, 식생 등을 3D 모델로 변환하여 장면에 추가합니다.

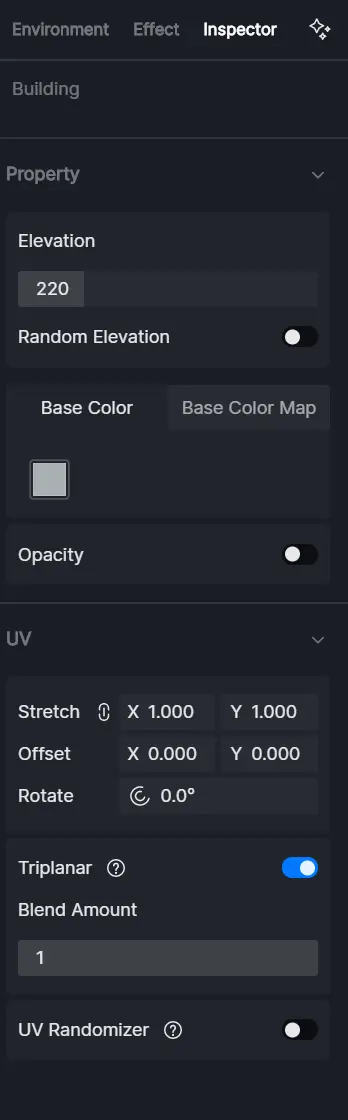

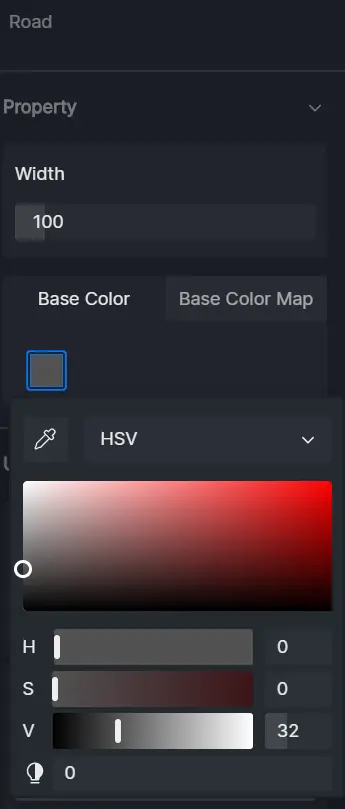

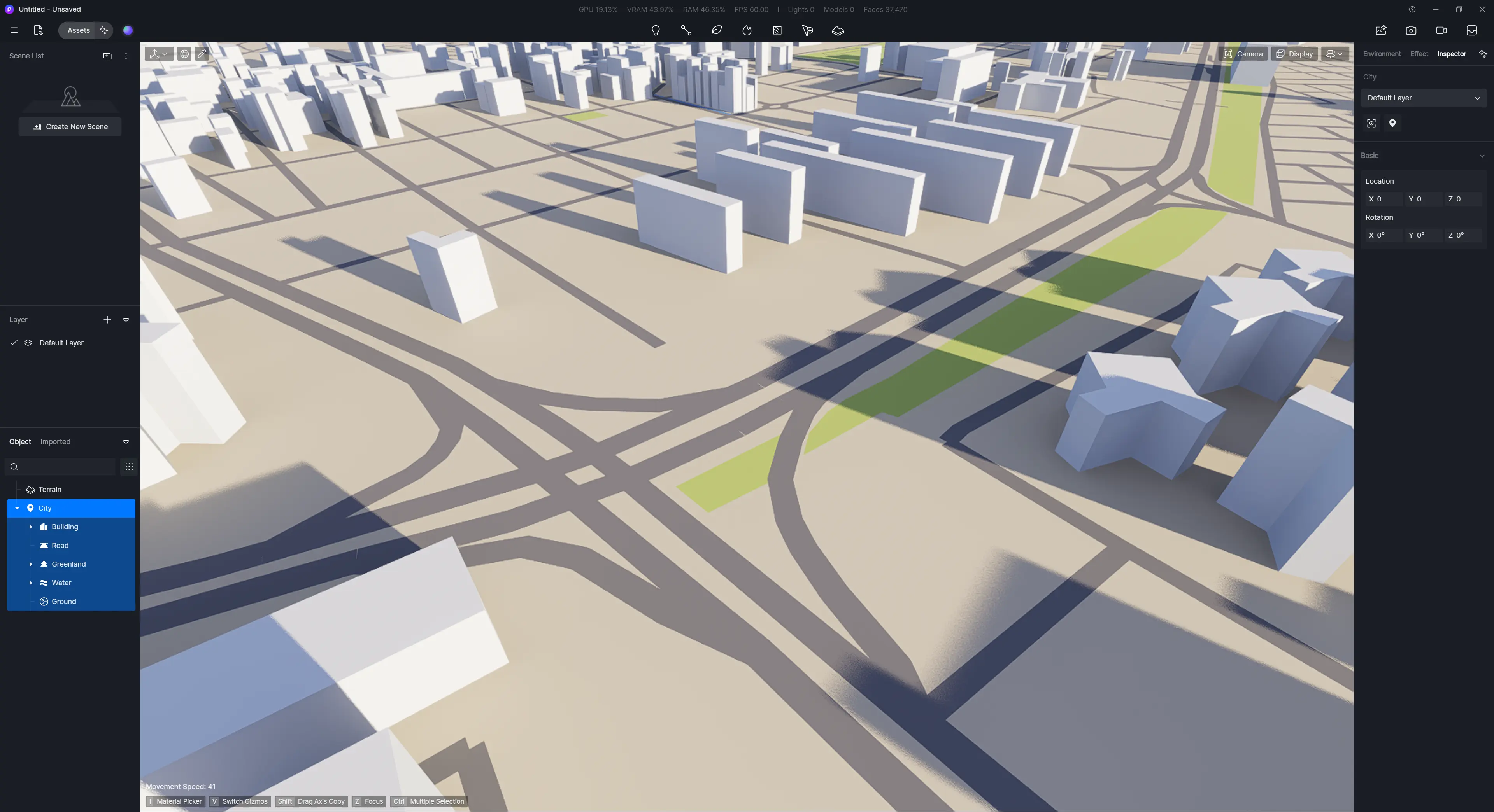

5. 레이어별 세부 조정 : ‘레이어’ 탭의 ‘City’ 하위 레이어에서 ‘Building’, ‘Road’, ‘Greenland’, ‘Water’, ‘Ground’ 등 각 요소의 높이, 색상, 투명도를 일괄적으로 조정할 수 있습니다. 건물 높이를 실제 높이나 특정 비율로 조절하거나 도로의 질감을 변경하는 등 다양한 작업이 가능합니다.

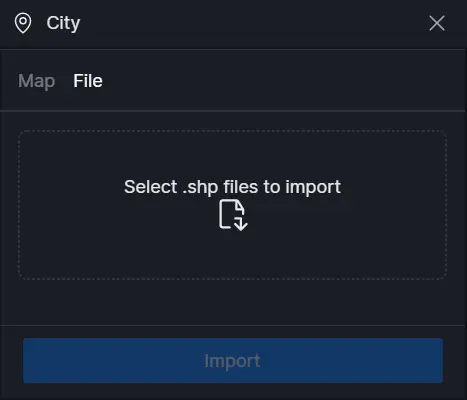

6. GIS 데이터 연동 (쉐이프파일 가져오기) : 프로젝트 대상지의 상세한 도시 계획 정보나 공간 분석 결과가 있다면, 쉐이프 파일(.shp)을 D5 Render에 불러와 도시 생성 데이터와 통합할 수 있습니다. 이를 통해 복잡한 도시 계획 데이터를 3D로 시각화하고 기존 Open Street Map(OSM) 데이터와 연계할 수 있습니다.
앞서 설명해 드린 Open Street Map(OSM) 기능을 활용한 부지 생성 작업은, 작업 시 대상지 주변 도시 환경을 직접 모델링하느라 소요되는 막대한 시간을 크게 단축시켜 줍니다. 또한, 초기 디자인 아이디어를 실제 도시 환경 위에 빠르게 적용해 보면서, 건축물의 규모와 형태가 주변 맥락과 어떻게 상호작용하는지 직관적으로 파악하는 데 실질적인 도움을 받을 수 있습니다.
최적화된 Terrain – 자연 환경 표현의 혁신
건축 프로젝트가 산지나 해안가와 같은 자연 환경에 위치할 경우, 사실적인 지형과 조경 표현은 필수적입니다. D5 Render 2.10의 ‘Terrain’ 도구는 별도의 모델링 프로그램 없이 D5 Render 내에서 자연스러운 지형을 쉽게 생성하고 정교하게 편집할 수 있게 해줍니다.

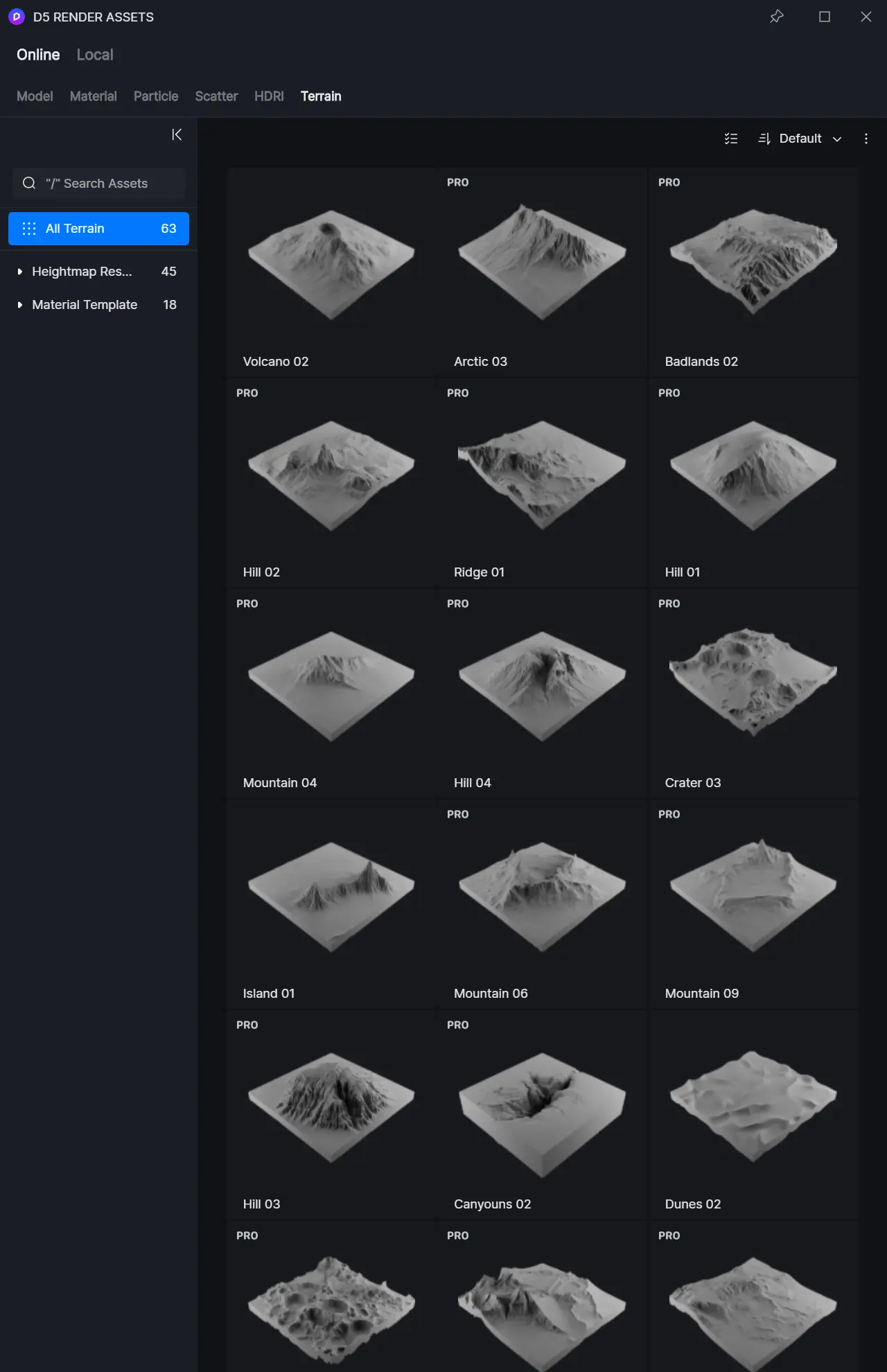

1. 지형 생성 또는 가져오기 : ‘Terrain’ 탭에서 새로운 지형을 만들거나, 외부에서 모델링된 다양한 형태의 지형 모델을 Assets 창을 통해 불러올 수 있습니다.

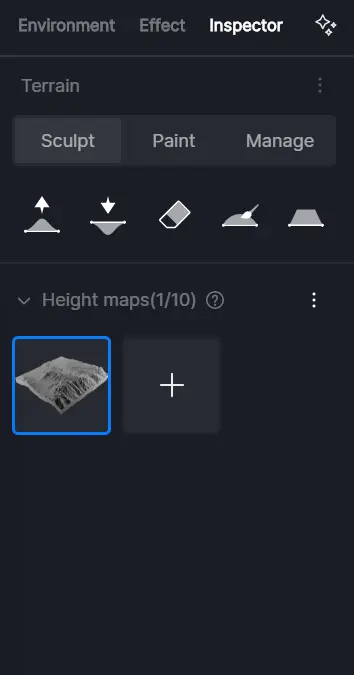

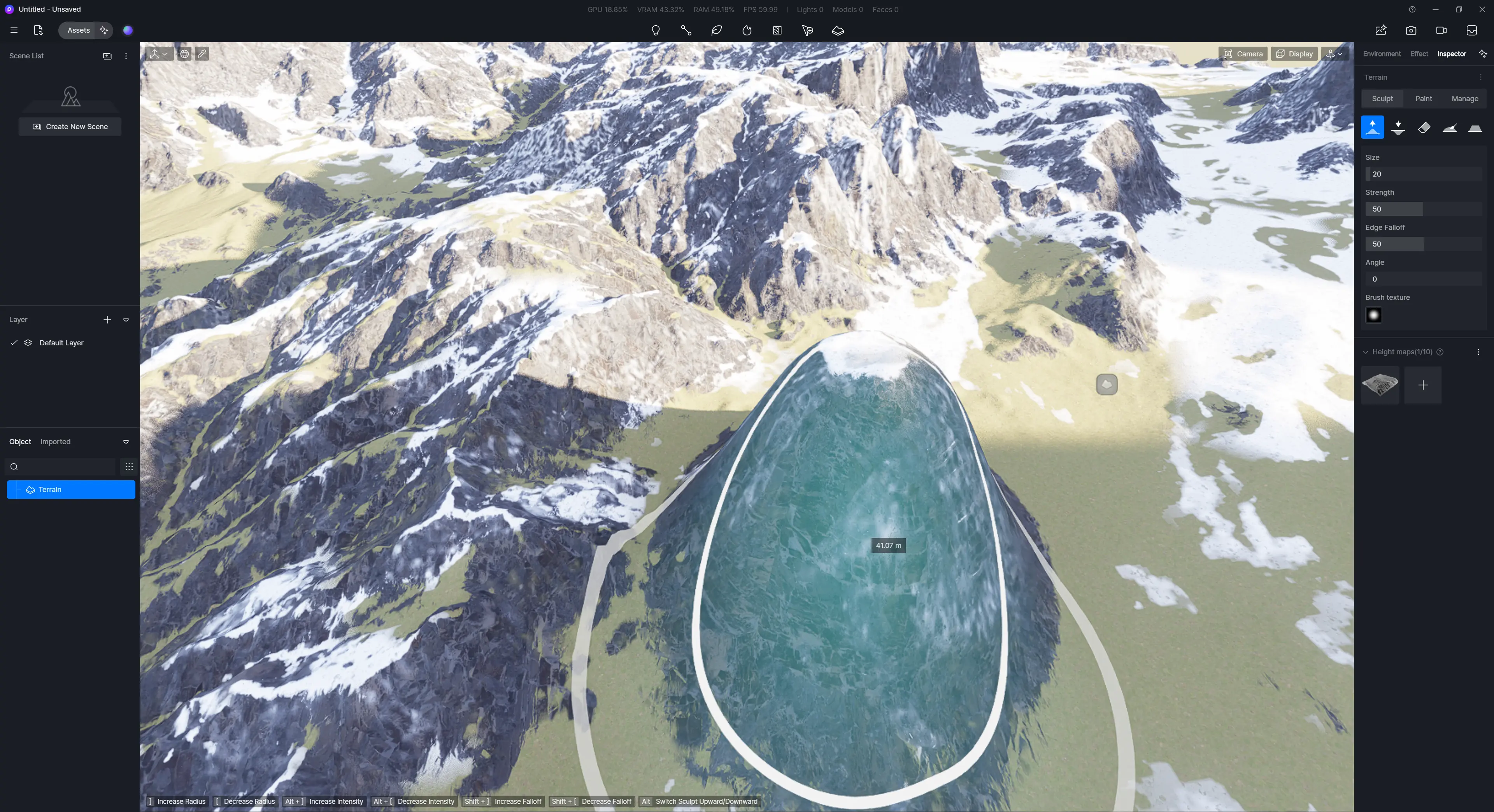

2. Sculpt 도구를 활용한 형태 조절 : 지형 도구의 핵심 기능인 ‘Sculpt’ 탭에서 ‘올리기’, ‘내리기’, ‘지우기’, ‘부드럽게’, ‘평평하게’ 등의 브러시 도구로 지형을 자유롭게 조각할 수 있습니다.
▶ 건축 부지 평탄화 : ‘평평하게’ 도구로 건물 기초 부지를 깔끔하게 정리할 수 있습니다.
▶ 경사면 및 언덕 생성 : ‘올리기’와 ‘부드럽게’ 도구를 결합해 완만한 언덕이나 가파른 경사면을 자연스럽게 만들 수 있습니다.
▶ 계곡 및 수로 표현 : ‘내리기’ 도구로 지형에 깊이를 부여하고 계곡이나 수로의 형태를 구현할 수 있습니다.
▶ 브러시 세부 조정 : 각 도구의 브러시 크기, 강도, 낙하율을 세밀하게 조절하여 정밀한 작업부터 대규모 지형 변형까지 가능합니다.

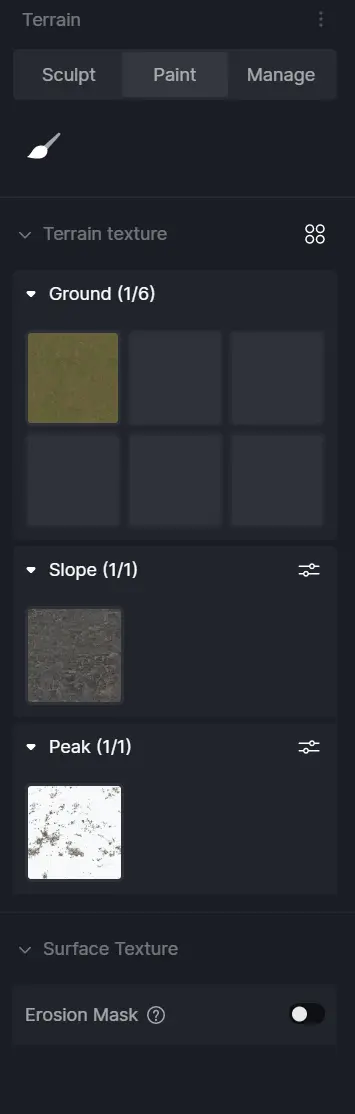

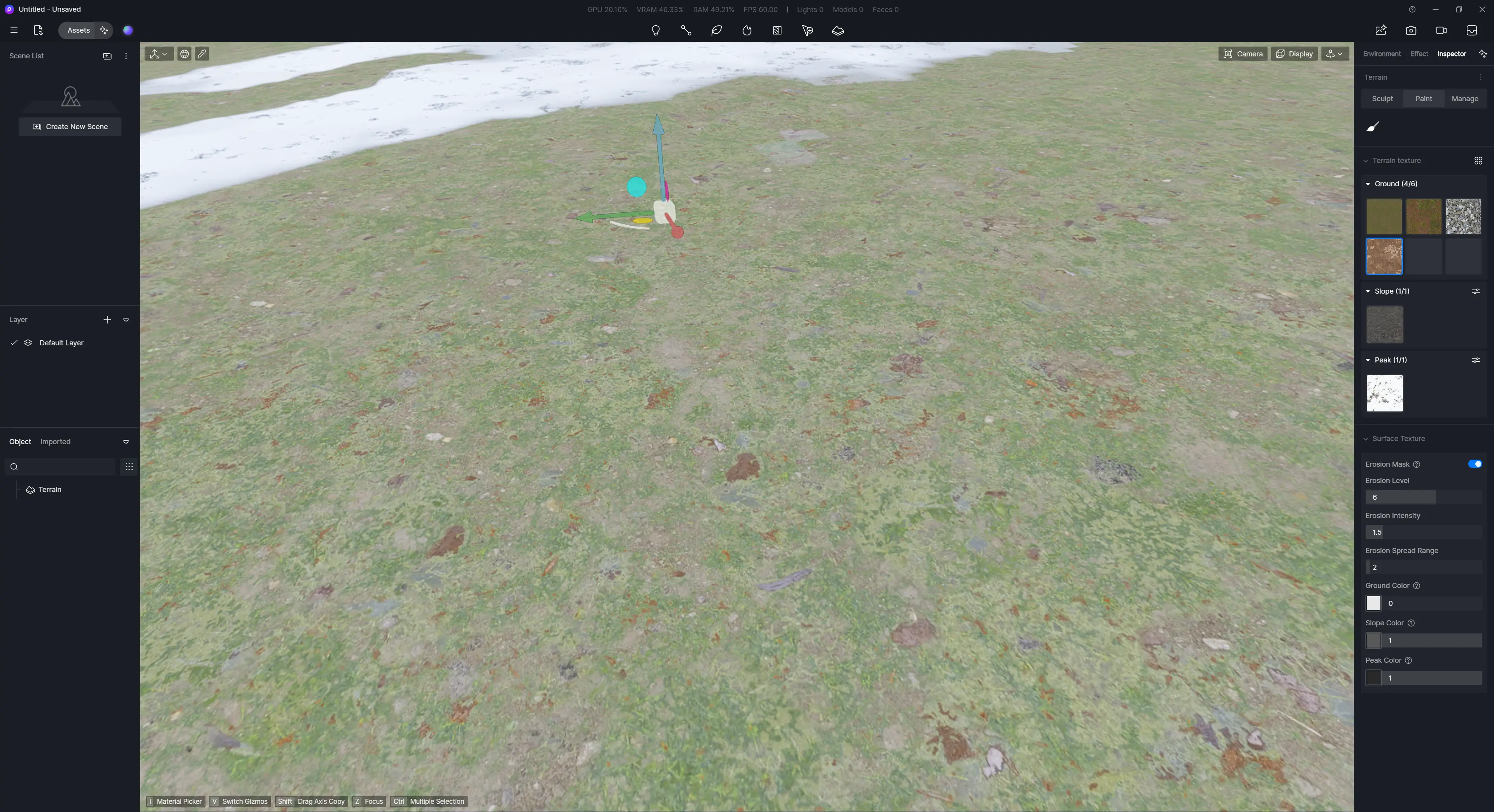

3. 페인트 기능으로 텍스처 적용 : ‘Paint’ 탭을 사용해 지형에 다양한 재질(흙, 잔디, 암석 등)의 텍스처를 적용하고 혼합하여 사실감을 높일 수 있습니다. 여러 텍스처를 섞어 실제 지형과 유사한 풍부한 질감을 표현할 수 있습니다.

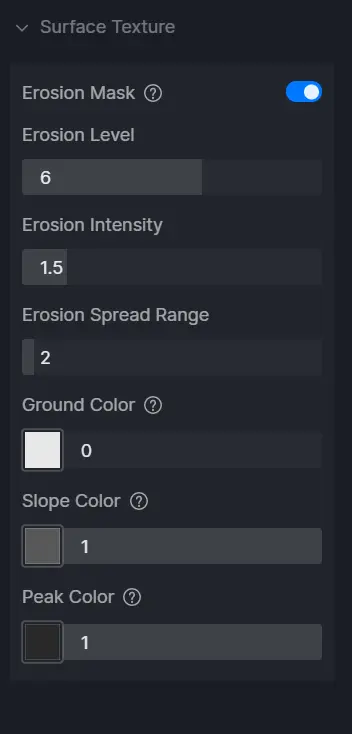

4. 색상 및 침식 효과 조정 : 지형의 전체 색감을 조절하거나 침식 효과를 적용하여 시간의 흔적이나 자연스러운 마모를 표현할 수 있습니다. 절벽이나 정상부의 색상을 다르게 지정해 고도에 따른 변화도 구현 가능합니다.

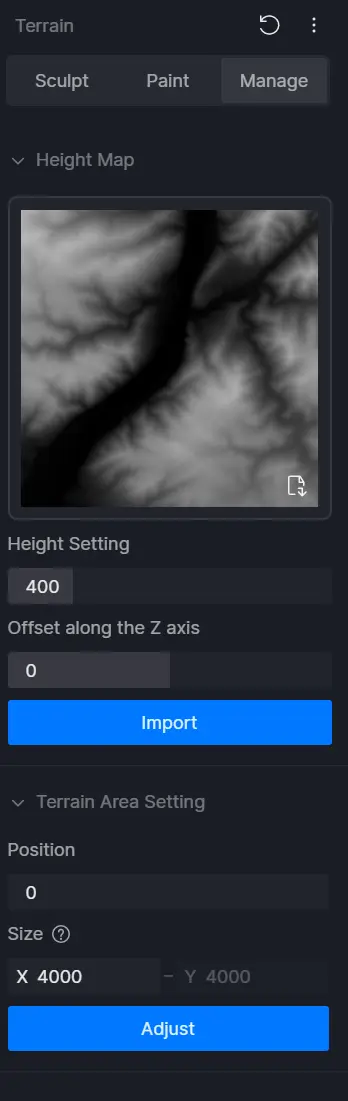

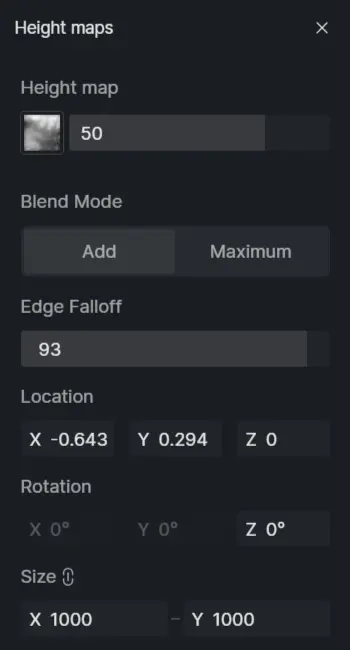

5. Height Map 활용한 정교한 형태 구현 : 특정 지형 형태나 등고선 스타일의 디자인을 원한다면 ‘Height Map’ 기능을 사용할 수 있습니다.

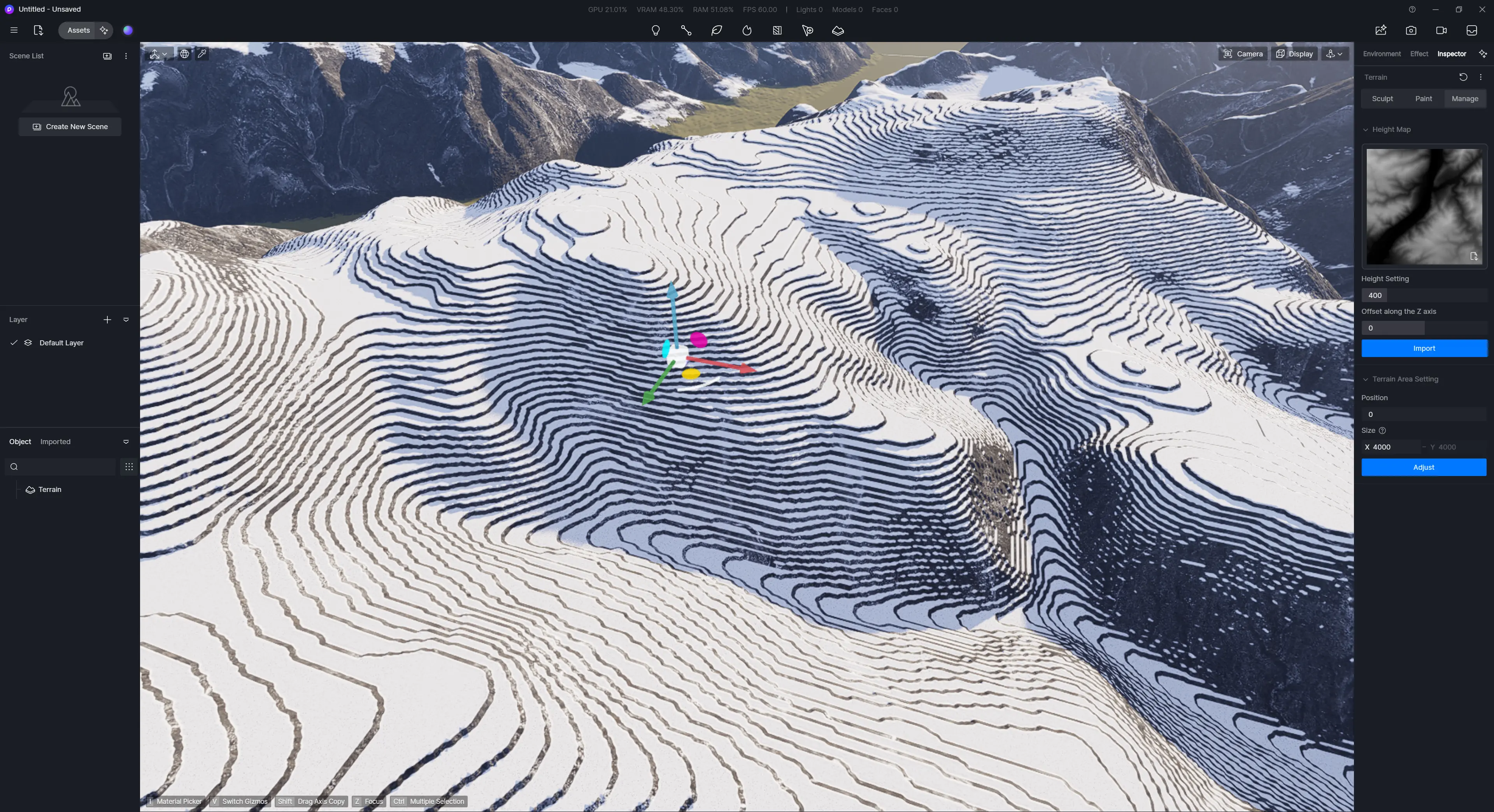

흑백 이미지를 통해 어두운 부분은 낮게, 밝은 부분은 높게 지형을 생성함으로써 원하는 형태나 디자인 컨셉의 지형을 만들 수 있습니다. 이는 모형적 느낌이나 특정 지형 패턴을 시각화하는 데 매우 효과적입니다.
Open Street Map(OSM) 기능이 도시 환경의 지형 및 부지 생성에 중점을 둔다면, 자연환경 부지 생성에 특화된 Terrain 기능은 평지부터 경사지, 산지, 해안가까지 다양한 형태의 자연 지형에서 설계 아이디어를 손쉽게 테스트하고 시각화할 수 있도록 돕습니다.
이 기능은 특히 조경 설계나 건축물과 대지 간의 관계를 탐색할 때 유용합니다. Terrain 작업을 마친 후에는 건물, 주변 환경, 그리고 Scatter 기능을 활용한 식생 배치의 관계를 실시간으로 조정하며 최적의 배치를 찾아낼 수 있습니다. 이처럼 정교한 지형 편집 도구와 다양한 텍스처, 침식 효과를 활용하면 실제 사진과 같은 사실적인 자연환경을 구현하는 것이 가능합니다.
Open Street Map(OSM) 도시 생성기와 Terrain 기능의 이점
D5 Render의 도시 생성기 및 지형 기능은 단순한 배경 이미지 제작을 넘어 건축 디자인 전 과정에 실질적으로 활용될 수 있습니다.
▶ 사이트 분석 다이어그램 : 도시 생성기와 지형 기능을 활용해 대상지 주변 환경을 신속하게 모델링하고, 사이트 분석 다이어그램 제작에 필요한 기초 자료를 확보할 수 있습니다.
▶ 컨텍스트 렌더링 : 설계한 건축물을 실제 도시나 자연 환경에 배치한 ‘컨텍스트 렌더링’ 이미지로 프로젝트의 입지적 특성과 주변과의 조화를 효과적으로 표현할 수 있습니다.
▶ 디자인 발전 도구 : 다양한 대지 형태와 도시 밀도를 빠르게 시뮬레이션하며 환경 조건에 따른 건축물의 형태, 배치, 재료 선정을 용이하게 할 수 있습니다.
▶ 프레젠테이션 품질 향상 : 사실적인 배경은 설계 아이디어의 설득력을 높이고 발표 자료의 전반적인 품질을 크게 개선해줍니다.
OUTRO
D5 Render와 함께하는 건축 시각화의 미래 D5 Render 2.10 부터 새롭게 등장한 ‘도시 생성기’와 ‘Terrain’ 기능은 건축 시각화 작업, 특히 대상지 환경 구축 과정의 시간과 노력을 혁신적으로 단축해줍니다. Open Street Map(OSM) 데이터 기반 도시 생성은 현실적인 도시 맥락을 신속하게 제공하며, 강력해진 지형 편집 도구는 다양한 자연 경관을 자유롭고 정밀하게 표현할 수 있게 해줍니다.
건축학과 학생들은 이러한 기능을 적극 활용해 학업 프로젝트의 효율성을 높이고 결과물의 시각적 완성도를 높일 수 있습니다. 이제 복잡한 배경 모델링에 시간을 빼앗기지 않고 건축 디자인 본질과 결과물 품질 개선에 집중할 수 있게 됩니다. D5 Render의 새로운 기능들과 함께라면 여러분의 건축 비전을 더욱 현실감 있고 설득력 있게 시각화할 수 있습니다. 이 기능들로 여러분의 건축 작업에 새로운 가능성을 더해보세요!
