강사소개

김선환

  • 현 건축설계사무소 재직
  • 전 BIG (Bjarke Ingels Group)및 국내 다수 건축설계사무소 근무



강의 소개

라인을 이용한 섹션투시드로잉 표현기법
라인들로 구성된 섹션투시드로잉은 외부와 내부의 영역을 동시에 보여주면서 건물의 공간을 가장 효과적으로 보여주는 표현기법입니다. 단순 테크니컬한 영역에서 벗어나 다양한 가능성들을 가진 섹션투시드로잉은 오늘날 많이 쓰입니다. 3개의 실습을 통해 본인만의 표현기법을 익힐 수 있는 첫 단계로서 강의를 구성해보았습니다.



강의는 3개의 강의 예제 별로 크게 5-7개의 단계를 반복적으로 진행하지만 각 예제별로 중요한 부분을 집중적으로 배울 예정입니다.
– 첫 번째 강의 예제에선 뷰설정에 대한 개념적 접근과 각 단계들을 자세히 배웁니다.
– 두 번째 강의 예제에선 메쉬의 소스들을 라이노에서 매끄럽게 변환하는 시간을 가집니다.
– 세 번째 강의 예제에서는 캐드를 이용하여 조금 더 디테일한 섹션투시드로잉을 완성합니다.



이런 분들에게 본 강의를 추천합니다.
– 라인을 이용한 표현기법을 접해보고 싶으신 분들
– 라이노와 일러스트, 그리고 캐드에 어느 정도 익숙하신 분들(아주 기본적인 설명들은 생략됩니다.)
– 학교 프로젝트나 포트폴리오를 준비하시는 분들



본 강의는 영문판 Rhino 7.0 / Adobe Illustrator cc / AutoCAD 로 진행됩니다.
*Rhino 5.0 버전에서도 수강이 가능하나 수강시 Rhino 7.0에서 진행하시길 권장합니다.
*AutoCAD 2010버전에서도 수강이 가능합니다.

평가판 90일 다운로드 링크

Rhino 7.0 평가판 다운로드
https://www.rhino3d.com/download/
Adobe Illustrator 평가판 다운로드 링크
https://www.adobe.com/kr/products/illustrator.html
AutoCad 평가판 다운로드 링크
https://www.autodesk.co.kr/products/autocad/free-trial

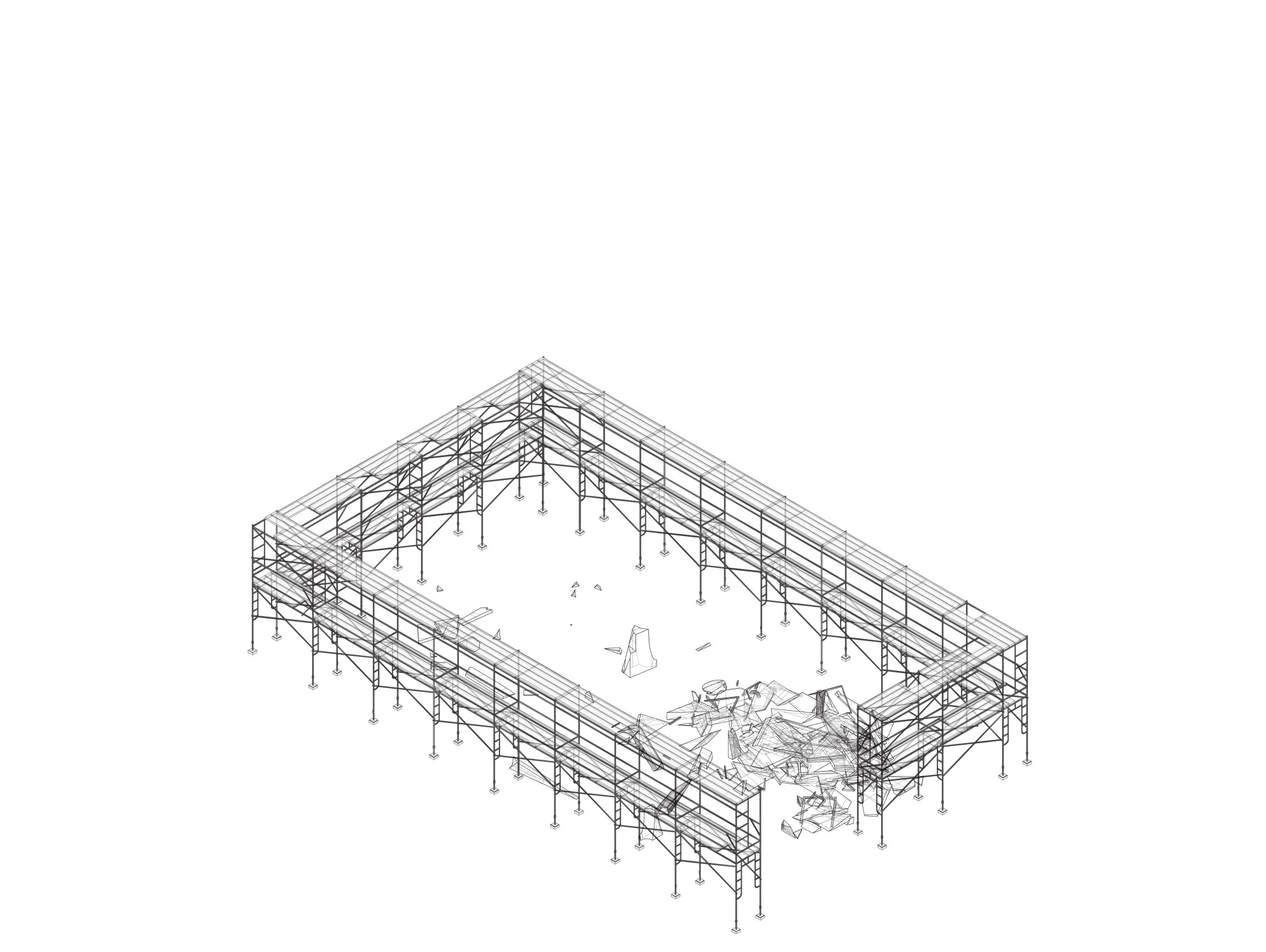

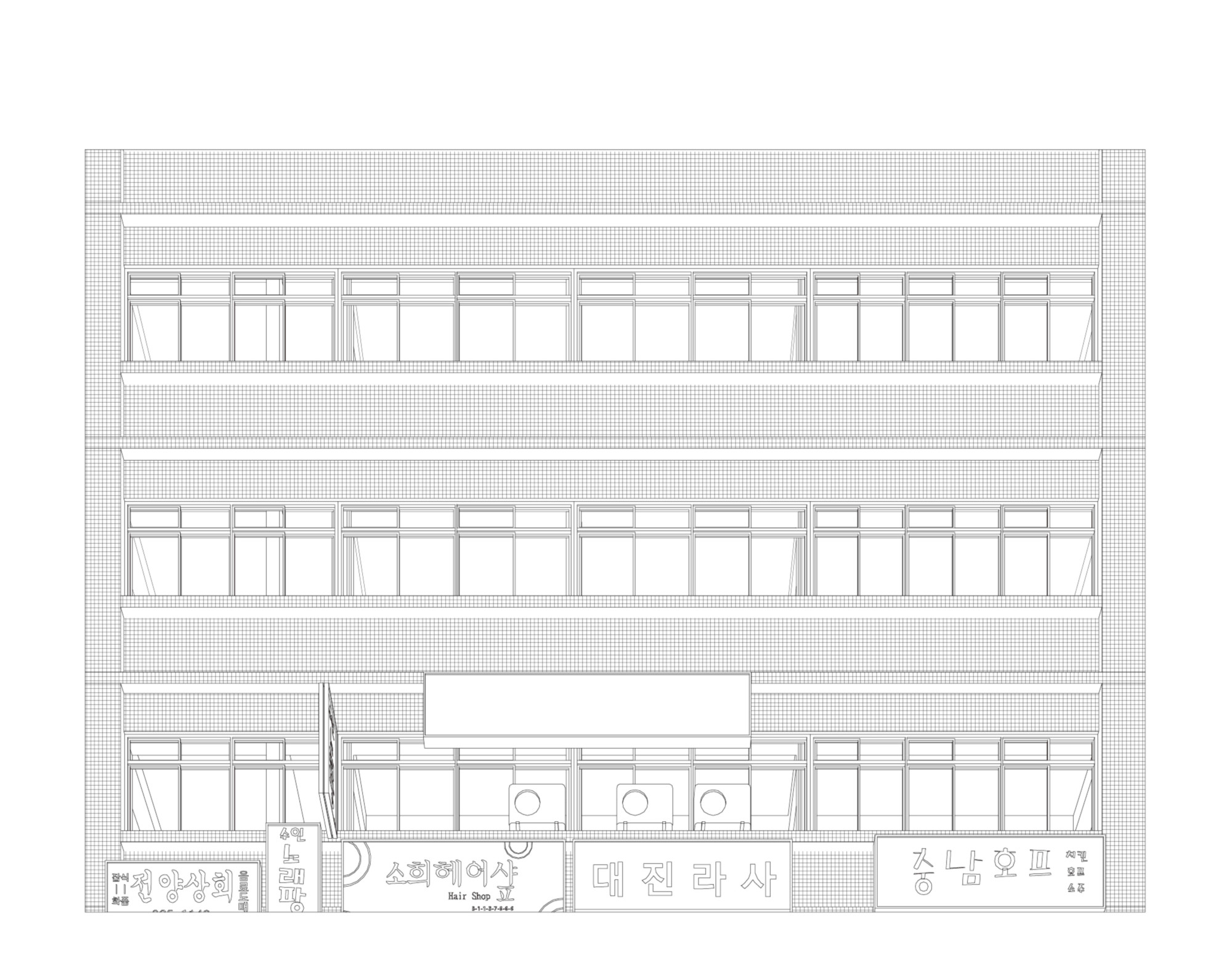

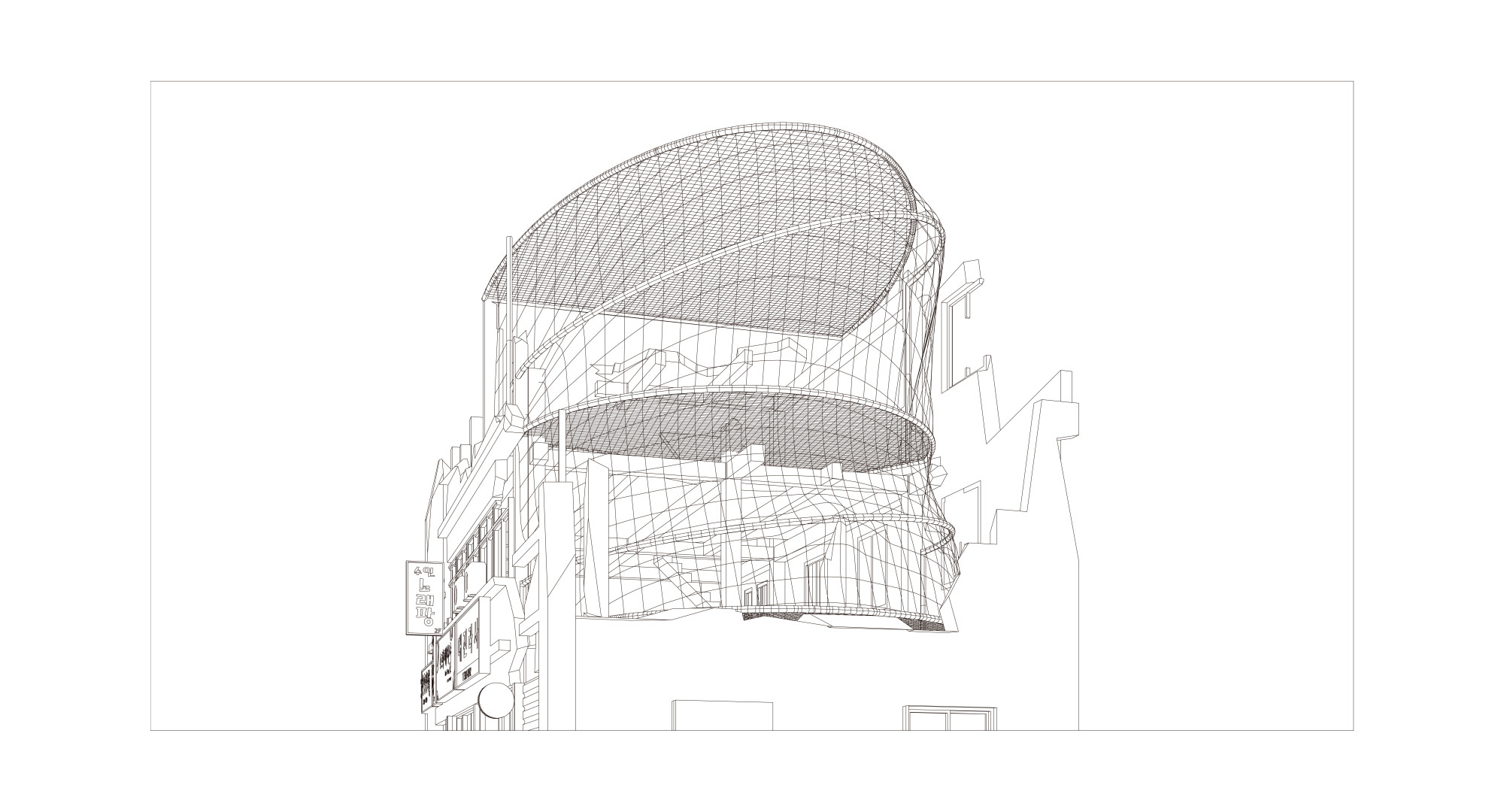

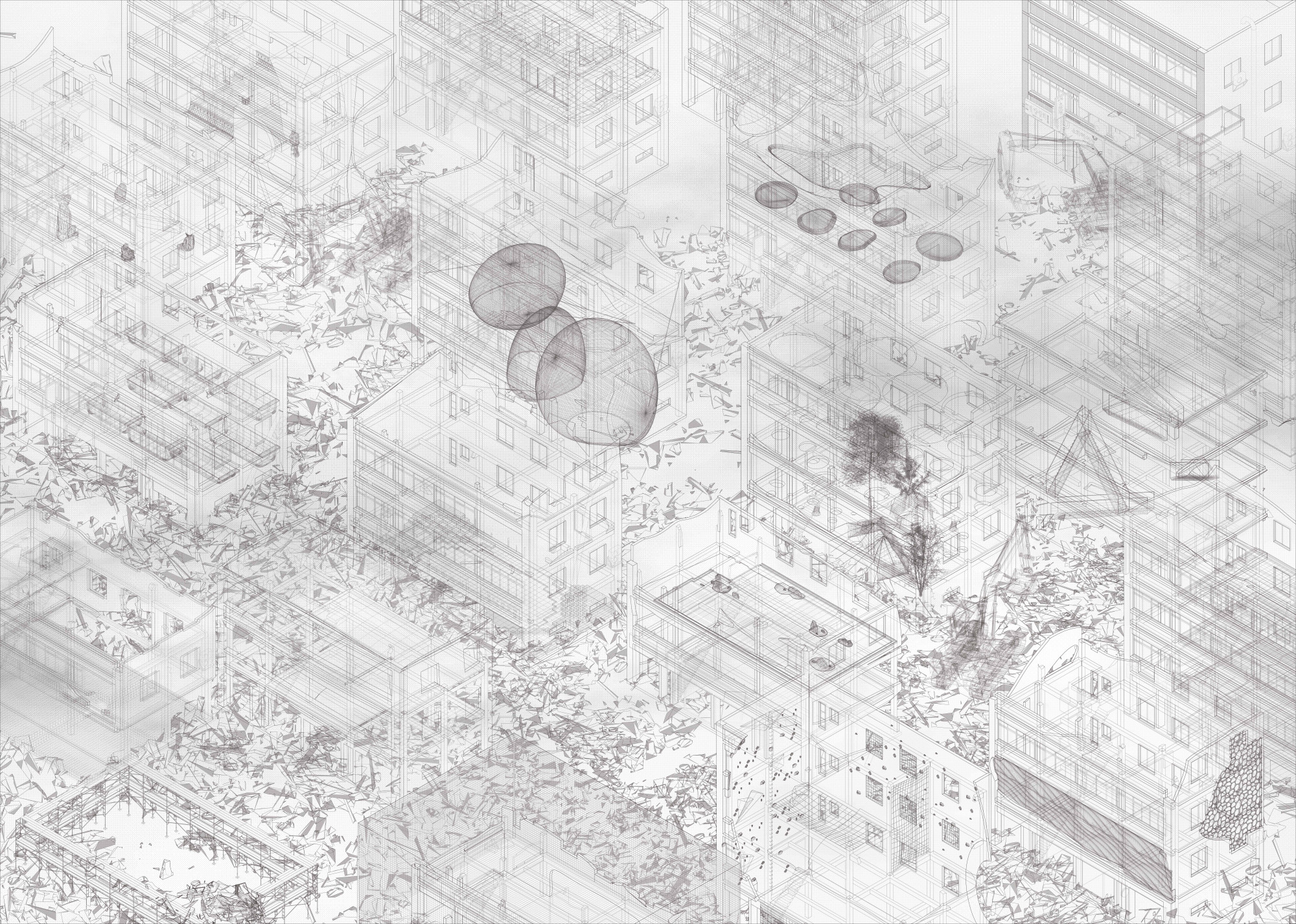

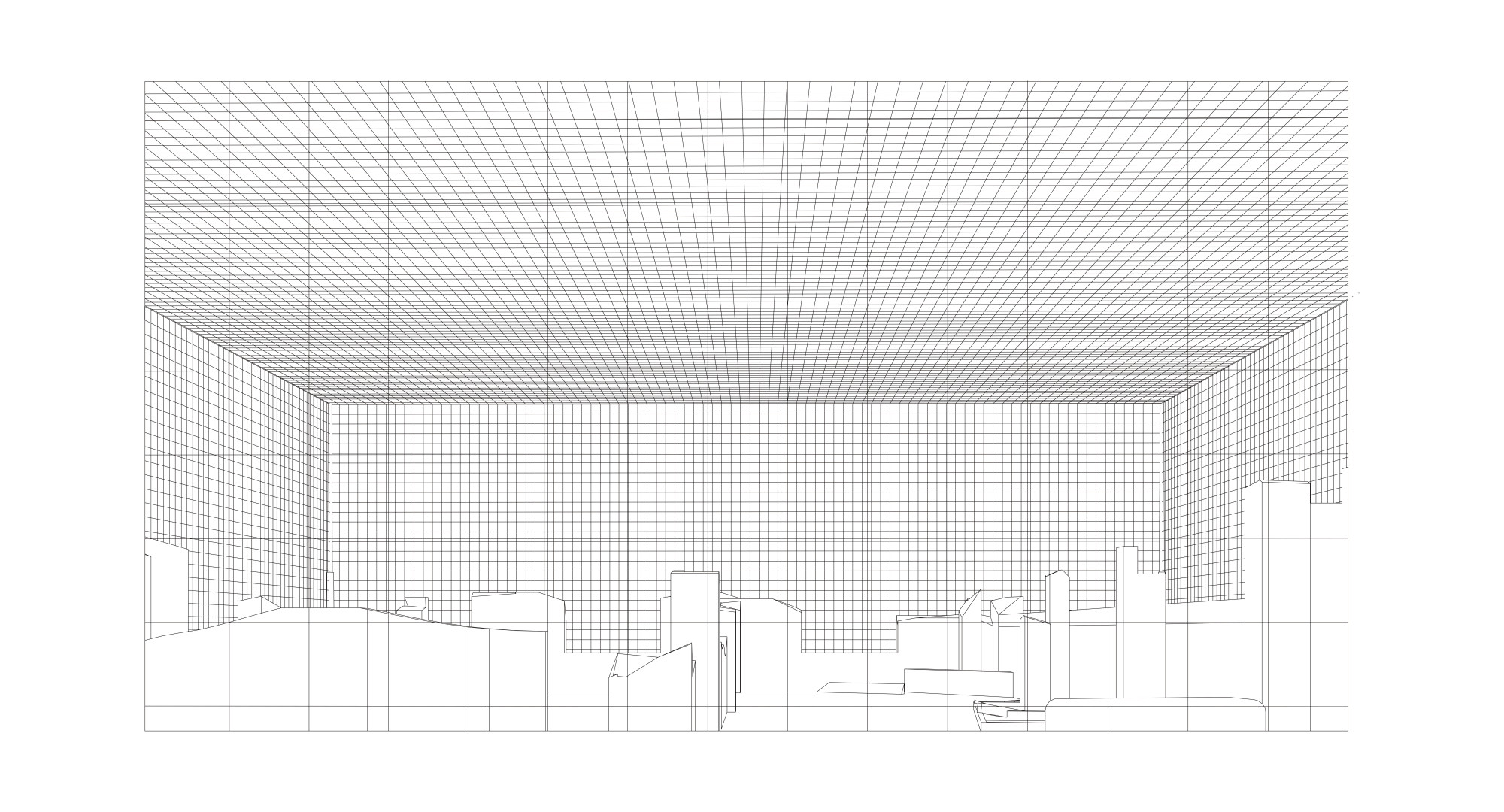

강사 포트폴리오

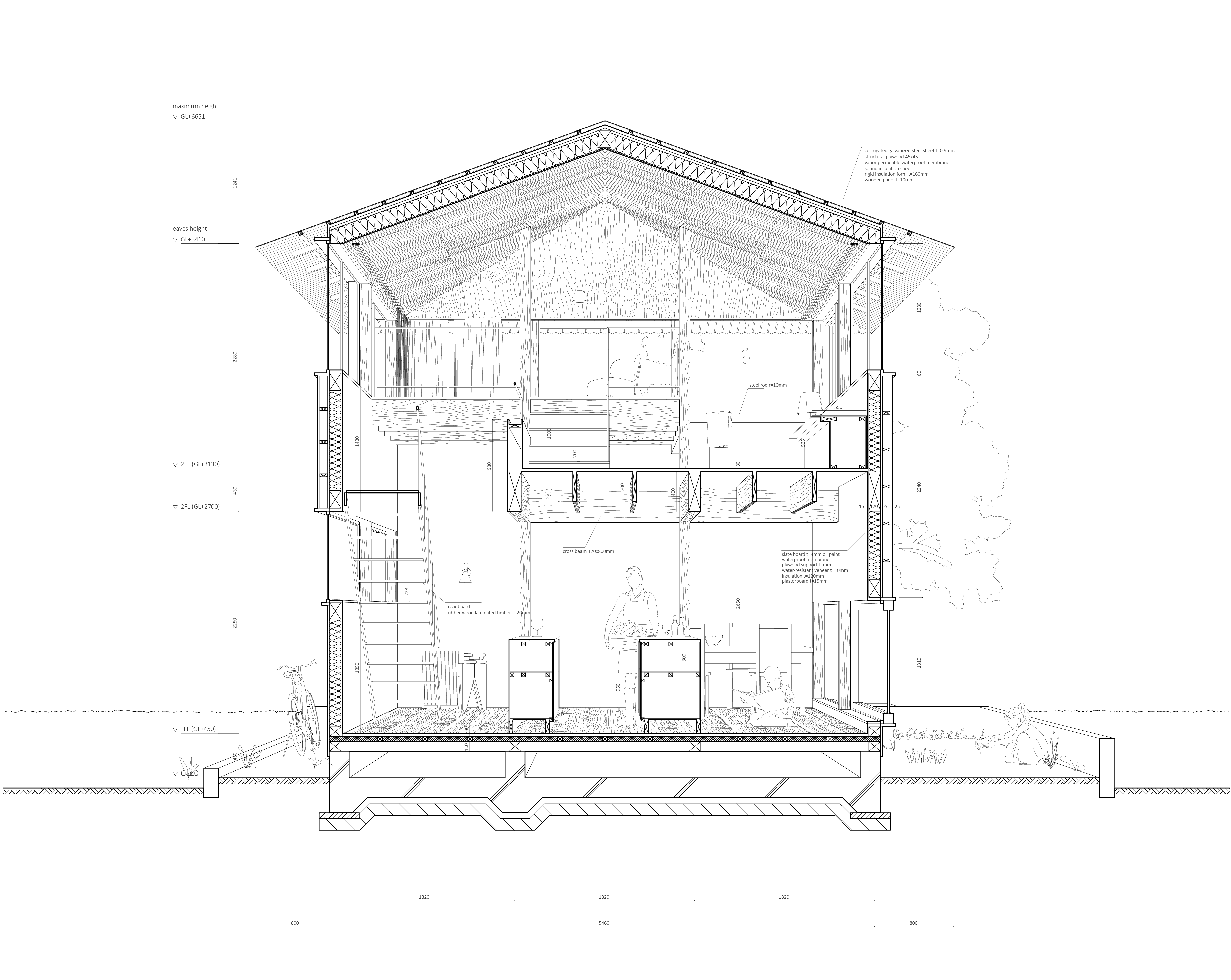

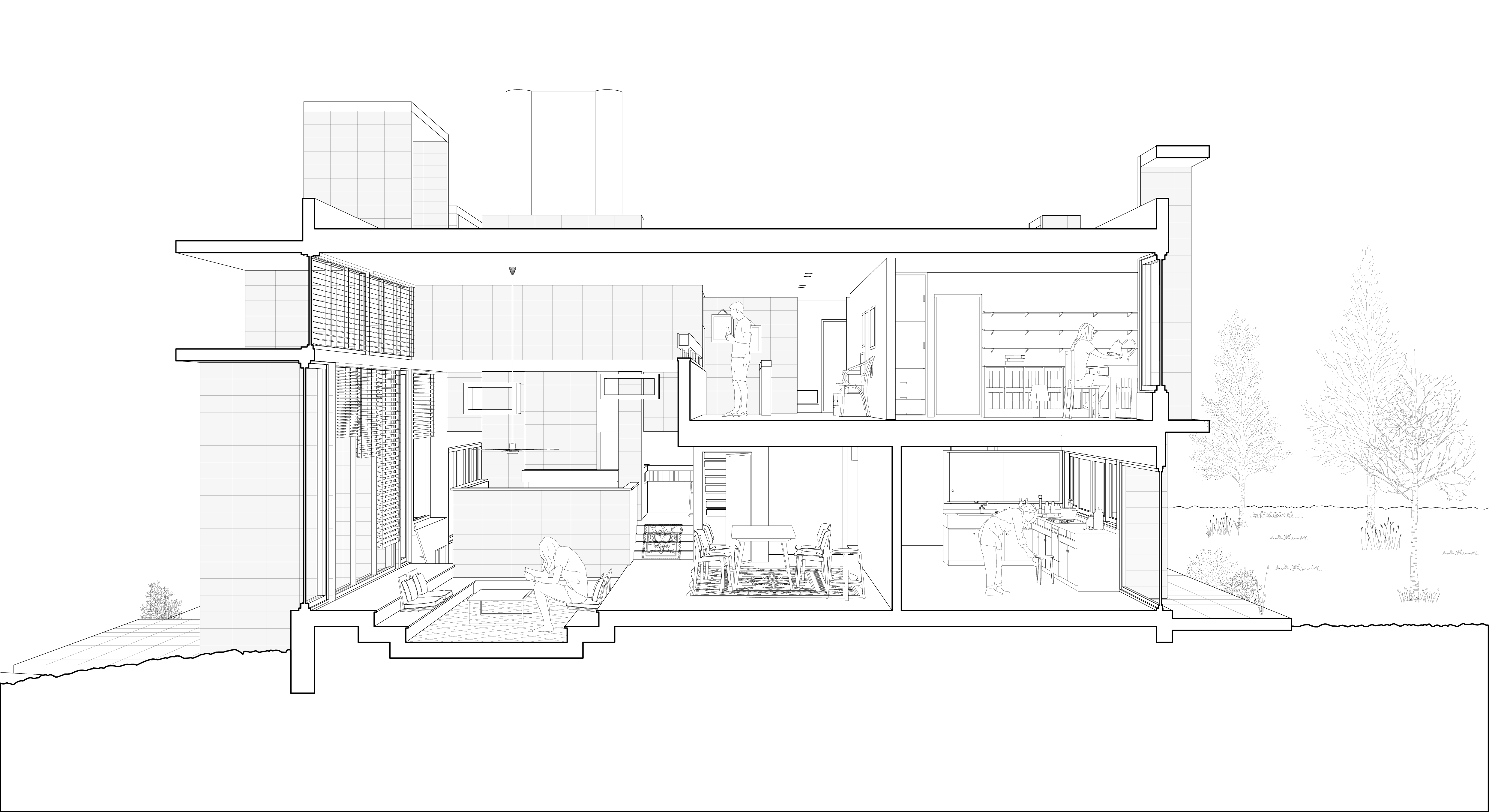

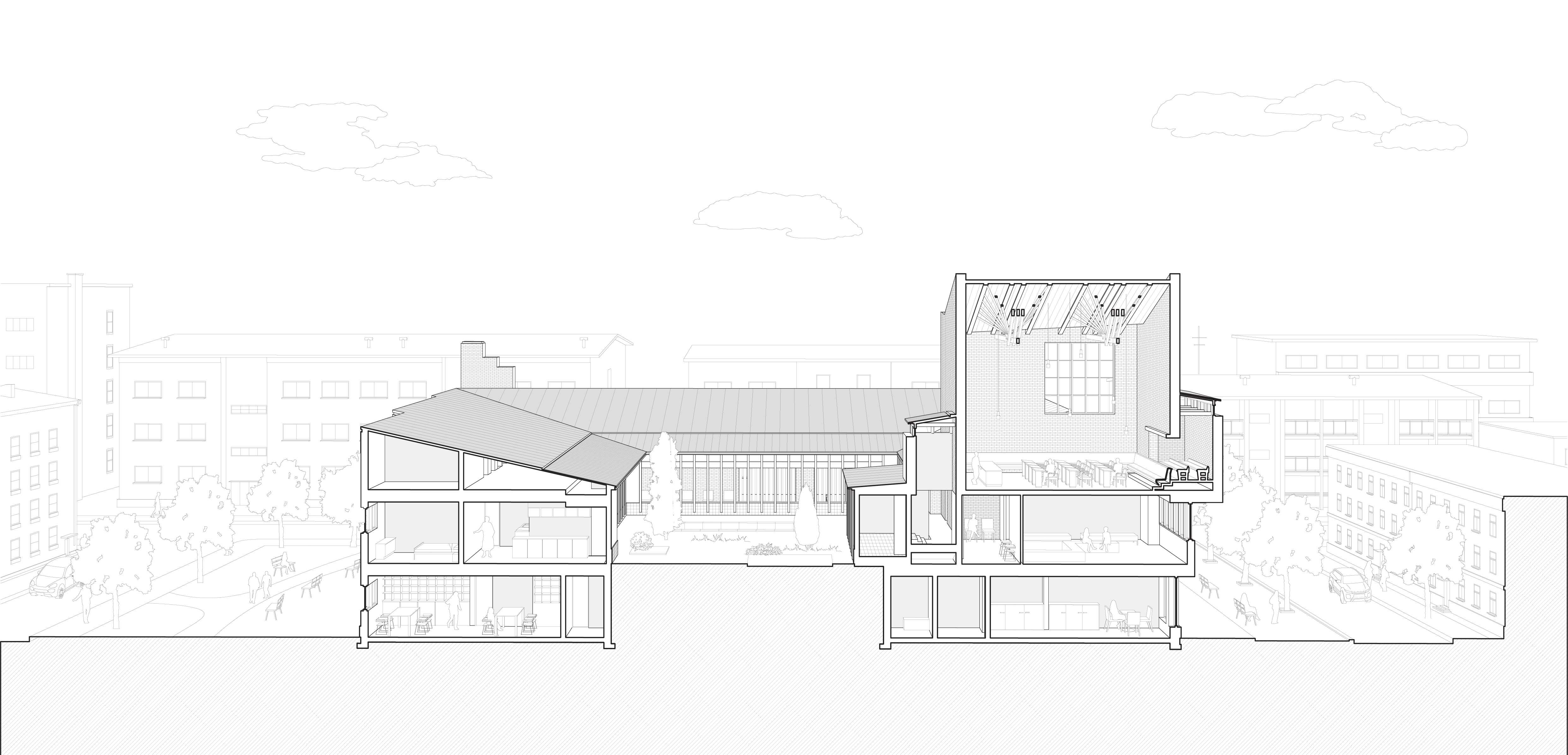

강의 예시 이미지





강의 구성

Chapter 1
[강의자료]라이노와 일러스트레이터를 이용한 라인드로잉 00:00:00
HS_01_1_섹션투시드로잉의 이해 00:03:13
Chapter 2
HS_02_1_Large scale 건물_뷰설정하기 00:10:47
HS_02_2_Large scale 건물_애니메이션(라이노) 00:11:32
HS_02_3_Large scale 건물_선 추출하기 00:23:08
HS_02_4_Large scale 건물_선 조절하기 00:06:04
HS_02_5_Large scale 건물_애니메이션(일러스트레이터) 00:15:00
HS_02_6_Large scale 건물_에프터이펙트 00:14:15
Chapter 3
HS_03_1_Medium scale 건물_뷰설정하기 00:05:58
HS_03_2_Medium scale 건물_애니메이션(라이노) 00:20:28
HS_03_3_Medium scale 건물_선 추출하기 00:12:11
HS_03_4_Medium scale 건물_선 조절하기 00:04:59
HS_03_5_Medium scale 건물_애니메이션(일러스트레이터) 00:16:10
HS_03_6_Medium scale 건물_에프터이펙트 00:07:20
Chapter 4
HS_04_1_Small scale 건물_뷰설정하기 00:06:07
HS_04_2-1_Small scale 건물_애니메이션(라이노) 00:10:30
HS_04_2-2_Small scale 건물_우드텍스쳐 적용하기 00:15:15
HS_04_3_Small scale 건물_선 추출하기 00:09:59
HS_04_4_Small scale 건물_디테일 드로잉(오토캐드) 00:22:22
HS_04_5_Small scale 건물_선 조절하기 & 애니메이션(일러스트레이터) 00:14:06
Chapter 5
HS_05_1_에필로그 00:03:11

강의 후기

5

5
5 개의 평점
  • 5 점5
  • 4 점0
  • 3 점0
  • 2 점0
  • 1 점0
  1. 5

    Graphic Anatomy 책을 보고 Section라인드로잉에 너무 관심이 생겼는데 마침 렉터스에 새로운 강의가 나와서 너무 재미있게 수강할 수 있었습니다.
    지금 공모전을 준비중인데, 너무 유용하게 잘 쓸수 있을거 같네요 너무 감사합니다 😀

  2. 5

    제가 생각하기에 판넬의 구성에 있어서, 섹션이라는 파트는 굉장히 큰 부분을 차지합니다.
    다층 건물의 경우 수직적인 동선과 시퀀스가 드러나는 부분이 되기 때문에 효과적인 pt를 위해서는 반드시 눈에 띄어야 하는 것처럼
    건물의 수직적인 것들을 보여주기에 가장 효과적인것이 단면이라고 생각합니다.
    메인 렌더의 이미지 자체가 갖는 것 이상의 큰 영향으로요!
    저는 라이노를 주로 다루는 학생인데, 라이노로 단면을 자르면 여러 요소들로 인해 전반적으로 너무 지저분해서
    트윈모션과 같은 툴을 이용해서 얼버무리듯이 채우고는 했습니다. 그래서 임펙트 없이 자리 차지만 하는 느낌이 강했는데요,
    저번 학기 마감때 이 강의에서 배운 것을 통해 완성도 높은 판넬을 만들어냈습니다ㅜㅜ
    카메라의 각도와 뷰, 스케일에 따라 고려해야할 점들을 배우고 일러스트에서 성공적인 소스를 만들어내는 것 까지를 배울 수 있기 때문에
    단면에 매우 효과적이지만, 다른 파트들에 적용함에 있어 아무 무리가 없습니다.

    일러스트레이터 자체의 스킬과, 뷰에 대한 이해도를 높이고 싶으신 분들, 판넬을 어느정도 채울 수는 있지만 완성도가 올라가지 않는 분들이 수강하실때 정말 큰 효과를 얻을 수 있는 강의라고 생각합니다.

    강의 내용과 별개로 자막과 목소리톤 등, 수강하기에 정말 좋은 설정이 되어있어서, 같은 강사님의 다른 강의도 수강하고 싶어집니다!
    좋은 강의 너무 감사합니다!!

  3. 5

    평소에 라인드로잉으로 도면을 그리고싶었는데 이번 강의를 통해서 일러스트를 어떻게 써야하는지, 효과적으로 섹션드로잉을 어떻게 그리는지에 대해 배워볼 수 있어서 아주 유익했습니다!

  4. 5

    section 단면 드로잉은 단면에 공간감을 더해 주기에 흥미를 가지고 그동안 많이 시도했었습니다. 그러나 선을 추출하기만 하면 된다고 생각하고 쉽게 시도했었으나 만족스럽지 못한 경우가 많았고, 많은 선을 어떻게 조절해야 좋을지 어려웠습니다. 그래서 차근차근 배워보고자 강의를 수강했고, 그동안 디테일한 부분이 부족했구나를 깨달을 수 있는 강의였습니다!
    단순히 툴을 다루는 방법만 알려주시는게 아니라 스케일에 맞게 어느 정도로 디테일을 조절해야 하는지, 적절한 뷰를 잡는 방법까지 알려주셔서 많은 도움이 되었습니다. 그리고 여러 예시들을 분석해주시는 것도 강의 내용을 적용할 방법을 생각하는데에 큰 도움이 되었습니다!
    section 투시로 라인드로잉을 처음 도전하고 싶으신 분들에게 추천합니다! 라이노, 캐드, 일러스트레이터를 전혀 사용하지 못하시더라도 쉽게 이해할 수 있을 것 같아요. 그리고 도면 디테일을 잘 알고 있다면 강의를 적용할 때 더욱 효과적일 것 같습니다!

  5. 5

    어렵지도 않고 매우 간단하게 알려주셔서 좋은 것 같아요. 그리고 단면도에 관해서 부족하다고 느끼시는 분들이 듣게 된다면 더 좋은 강의가
    될껏 같습니다.
