🔄 스케치업에서 나선형 벽 만드는 법｜Curviloft + Joint Push Pull 완벽 정리

렉터스에서 스케치업과 엔스케이프를 담당하고 있는

쭈햄 최주영입니다!



오늘도 엔클단 오픈채팅방에서 질문이 올라왔어요!

혹시 나선형 벽은 어떻게 만드는걸까요?

나선형 벽의 형태에 따라 다르겠지만

기본적인 원리는 같습니다!



한번 봐보시고 응용해보세요!

시작~



1. 가이드 라인 만들기

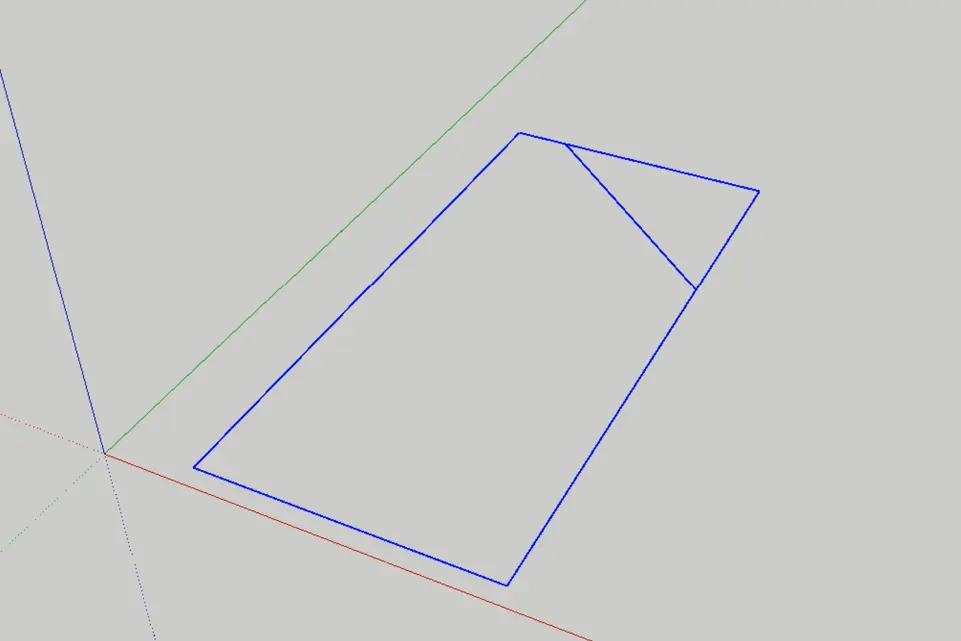

먼저 나선벽이 들어설 각 끝점의 가이드 라인을

그어줍니다.



가이드 라인이 없으면 어디에 벽이 설지 모르니 작업이 되지 않겠죠?



만들어진 가이드 라인은 그룹으로 묶어둡니다.

이렇게 해야 이후 모델링을 할때

간섭하지 않습니다.





2. 벽체 선 만들기

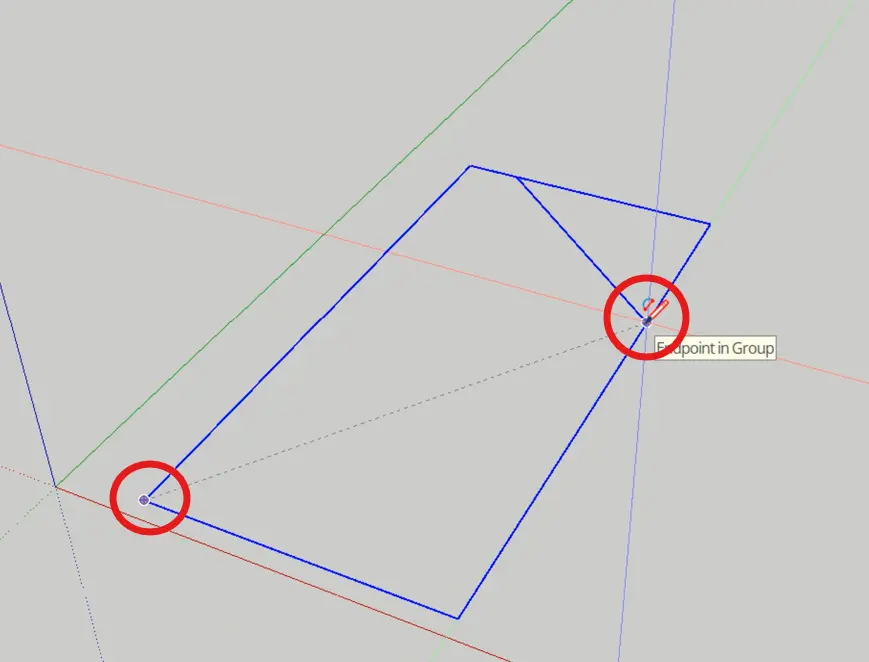

곡선을 만드는데는 여러 방법이 있지만

이번엔 스케치업의 Two point arc를 사용하겠습니다.





이 기능을 실행하고

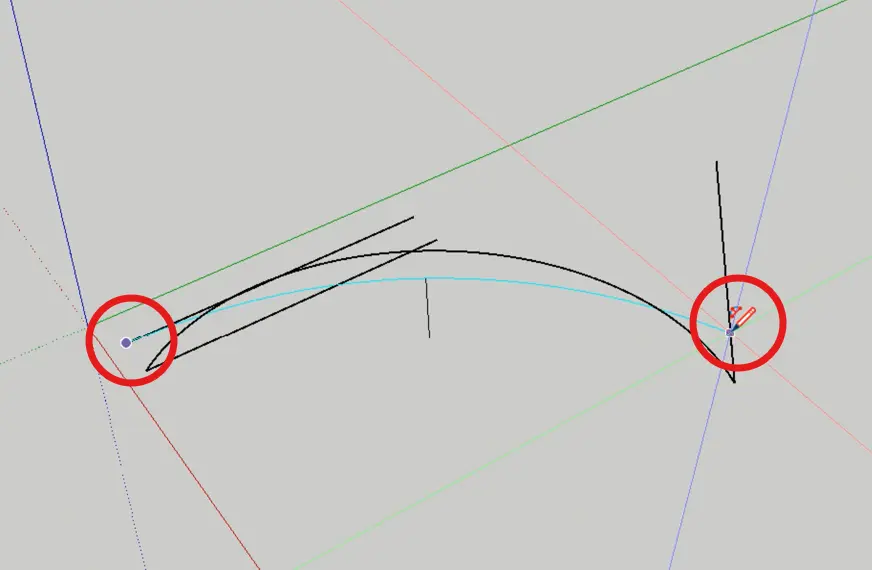

side 값을 80입력 해준 후에

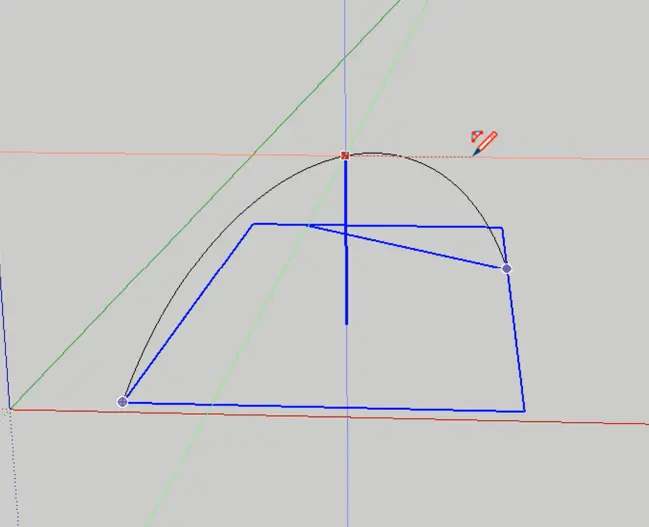

시작점과 끝점을 잡아주면 해당 사이드 값에 맞게

곡선이 만들어집니다.

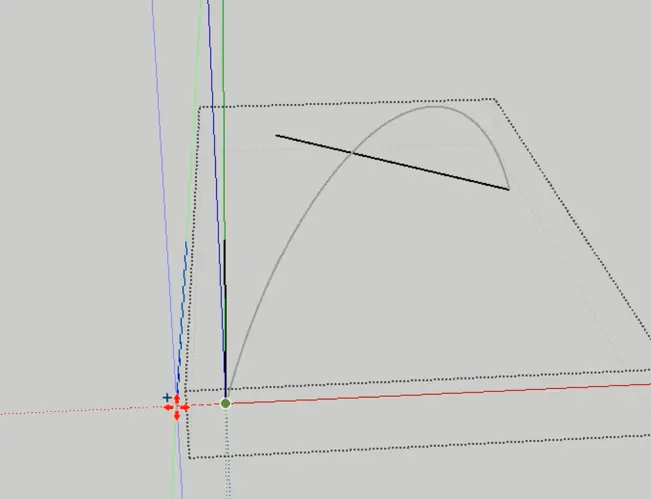

z값은 키보드 화살표 윗 방향키를 누르시면

고정이 되니 손쉽게 가능합니다.

원하는 높이가 있다면 바로 타이핑하시고

엔터하셔도 됩니다.





이제 두번째 외곽 라인을 잡아야합니다.

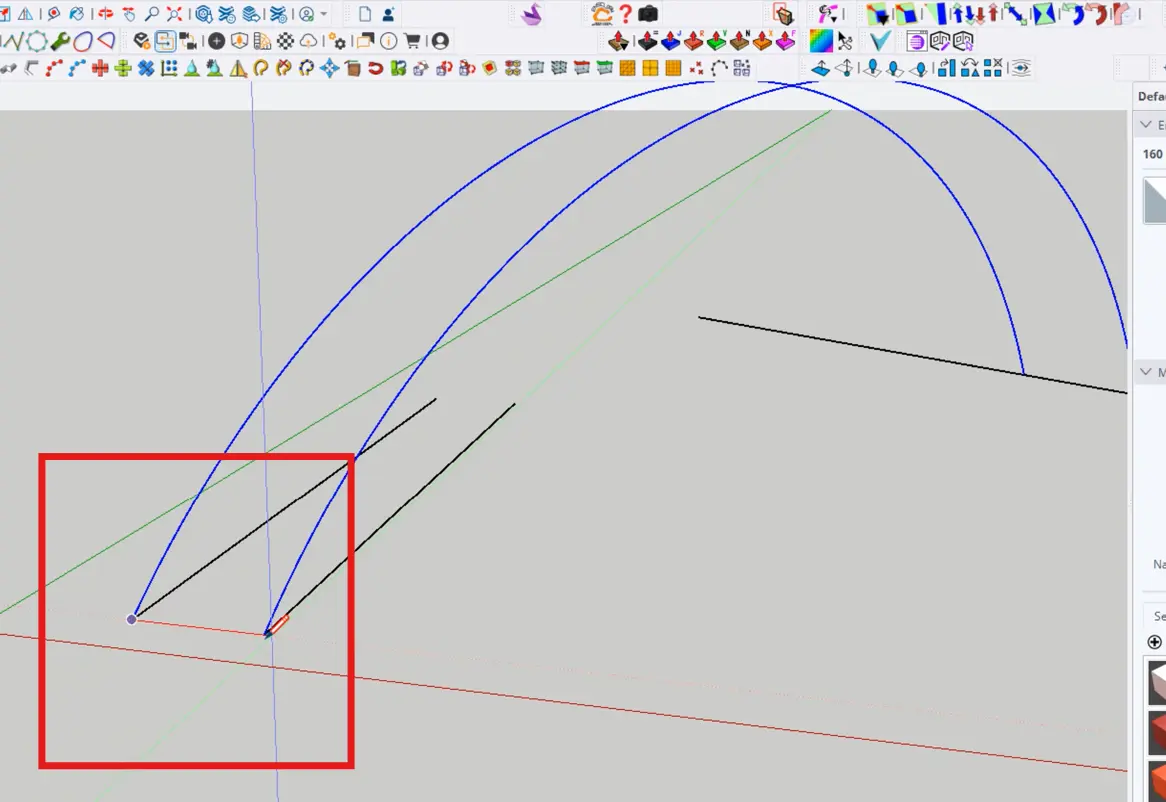

가이드 라인이 하나 빠져 하나 더 그어줬습니다.

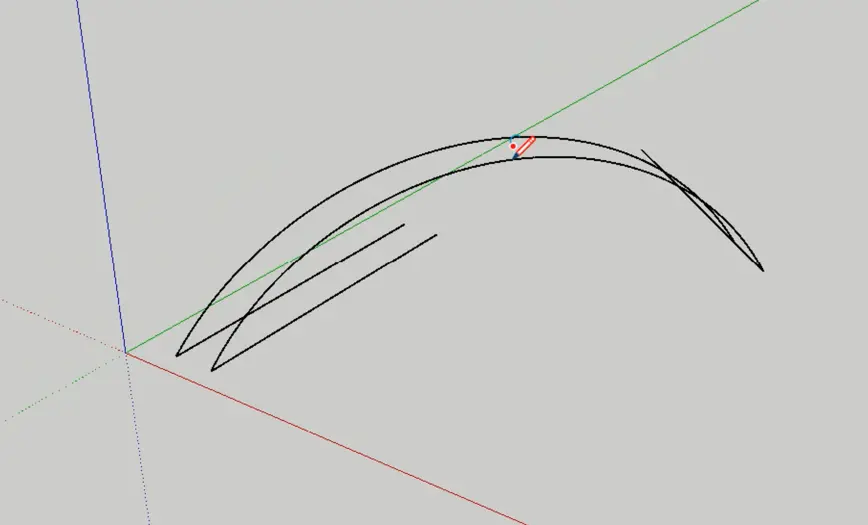

마찬가지로 two point arc를 사용해

시작점과 끝점을 클릭해주고 잡아줍니다.





그럼 이렇게 곡선 두개가 완성됩니다.





곡선만 있다고해서 면이 만들어지지는 않겠죠?

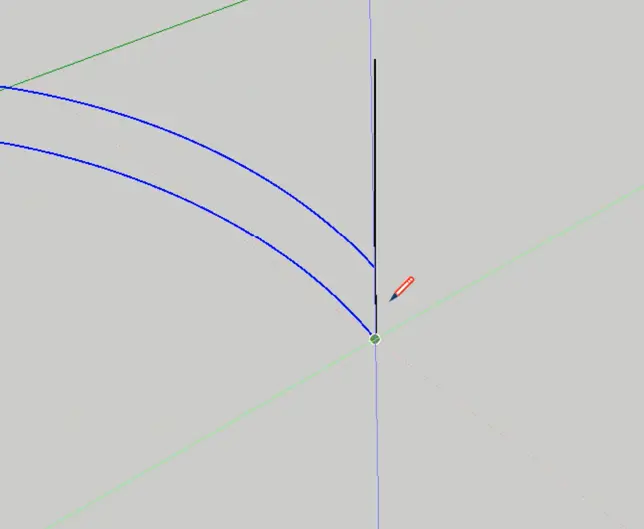

이 두 곡선을 이어줄 선을

line으로 그어줍니다.





반대쪽에도 마찬가지로 이어줍니다.





기준선 그룹을 제외하고

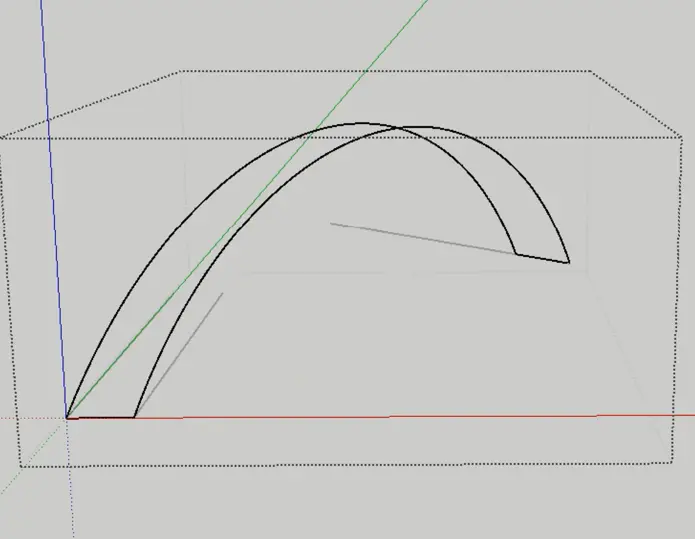

만든 선들을 모두 선택해 따로 그룹 잡아줍니다.



아래처럼 면은 만들어지지 않았지만

면만 만들어지면 완벽한 상태가 되면 됩니다.





3. Curviloft로 면 채우기

이제 Curviloft 루비를 사용하겠습니다.

이미 있으신 분들은 설치 방법은 스킵해주세요



---

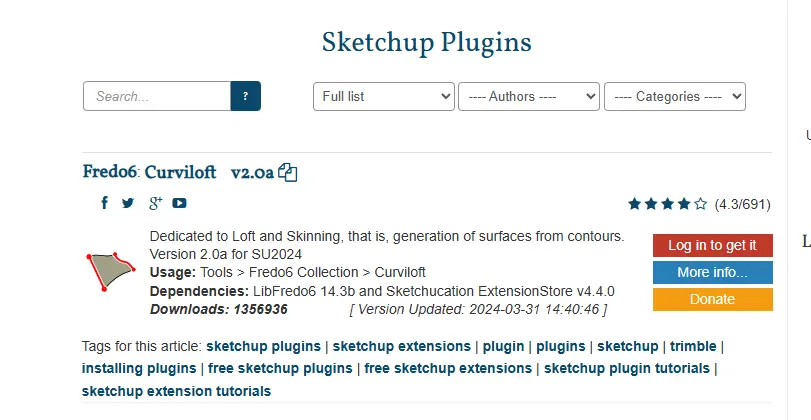

curviloft는 sketchucation에서 다운 받으실 수 있습니다.

다운 받는데 어려움이 있다면

아래 첨부파일 열어서

sketchup extension에 설치해주세요

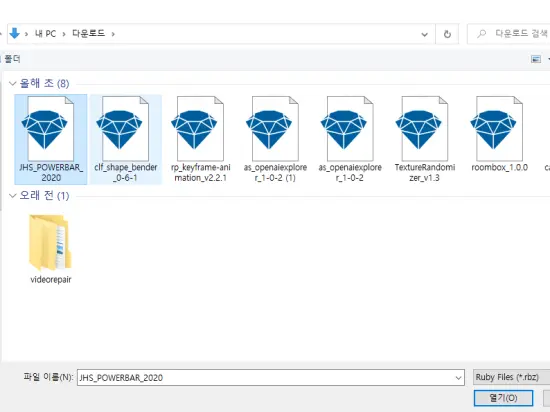

[첨부파일: Curviloft_v2.0a.rbz]



루비 설치가 어렵다면

아래 포스팅 참고해주세요!



https://cafe.naver.com/enscapecloud/3485

---

면을 생성시킬 가이드 선을 모두 잡은 상태에서

Curviloft – Skin Contours 를 실행합니다.

제일 오른쪽 아이콘입니다.

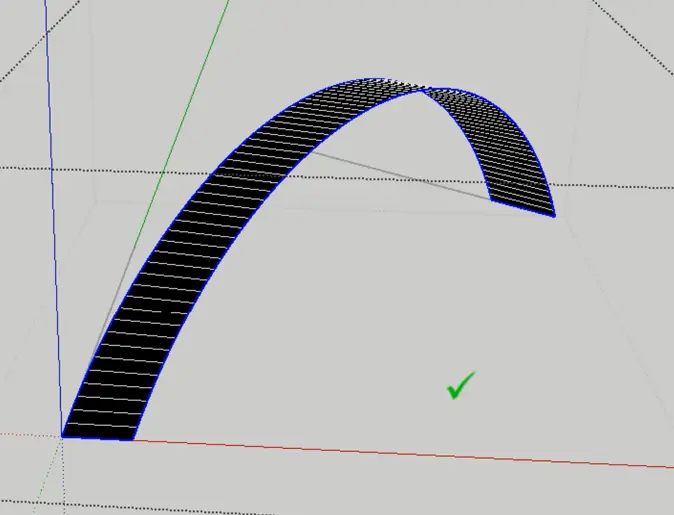

그럼 아래와 같이 닫힌 선이라면

면이 채워지게 됩니다.

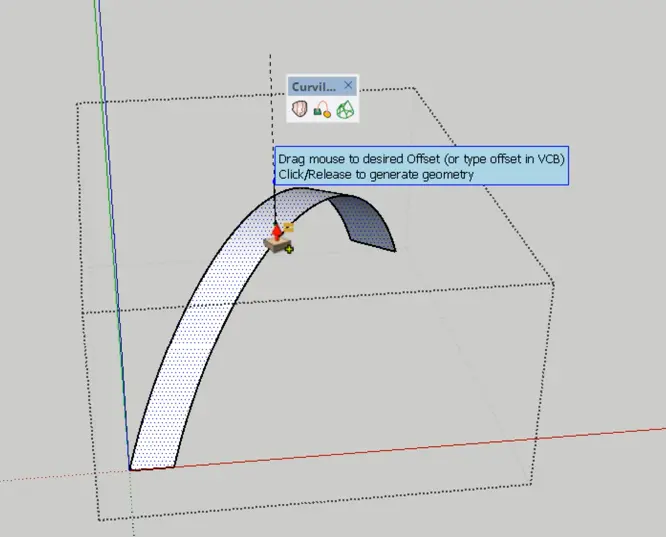

이때 더블 클릭을 하거나 엔터를 누르면





면이 만들어지게 됩니다.

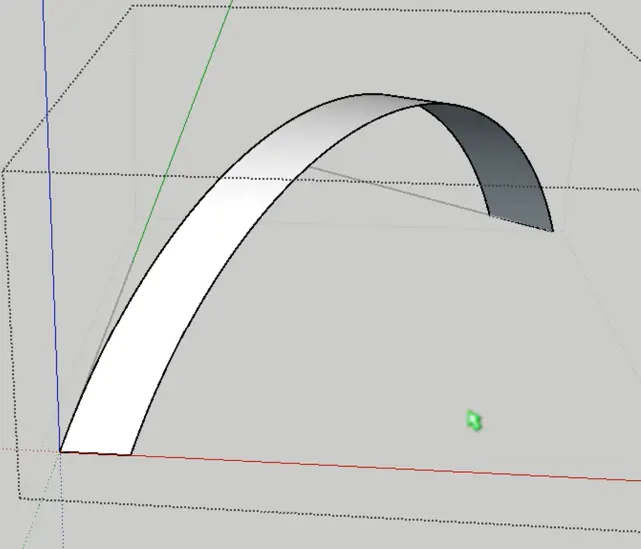

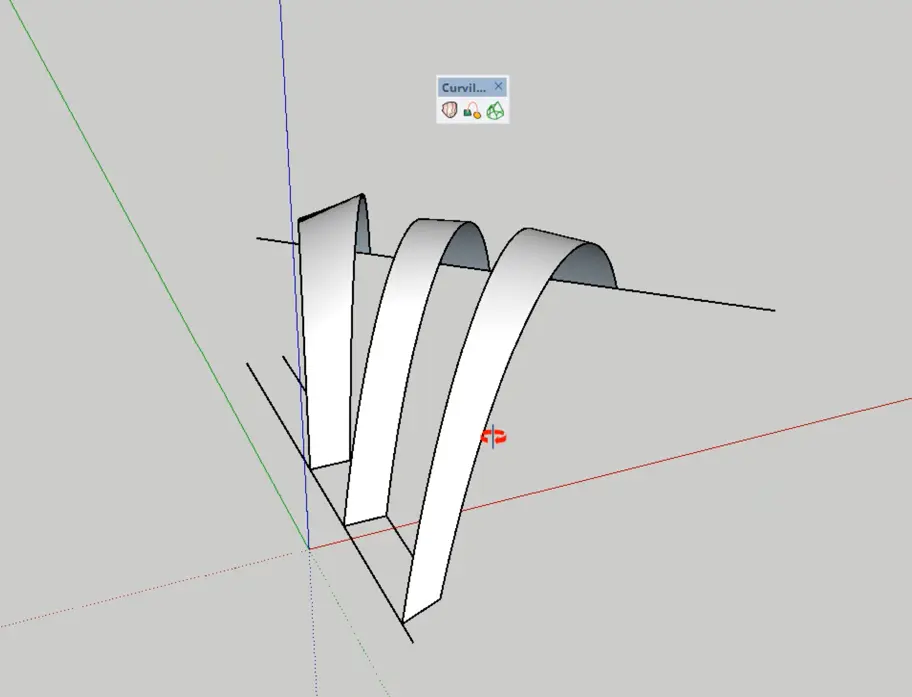

같은 방식으로

다른 위치에 만들어봤습니다.





4. 곡면 벽체에 두께주기

이제 필요한 루비는

Joint Push Pull입니다.

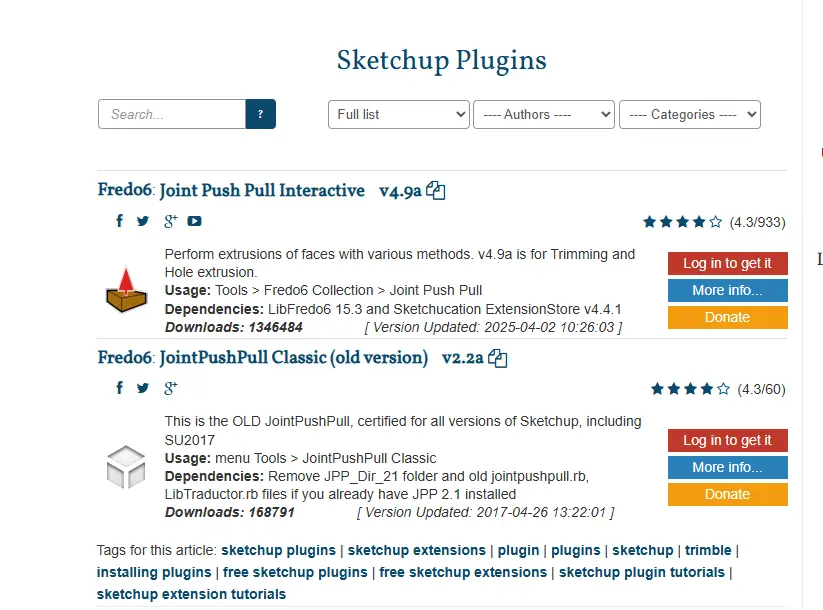

마찬가지로 sketchucation에서 다운 받으실 수 있습니다.

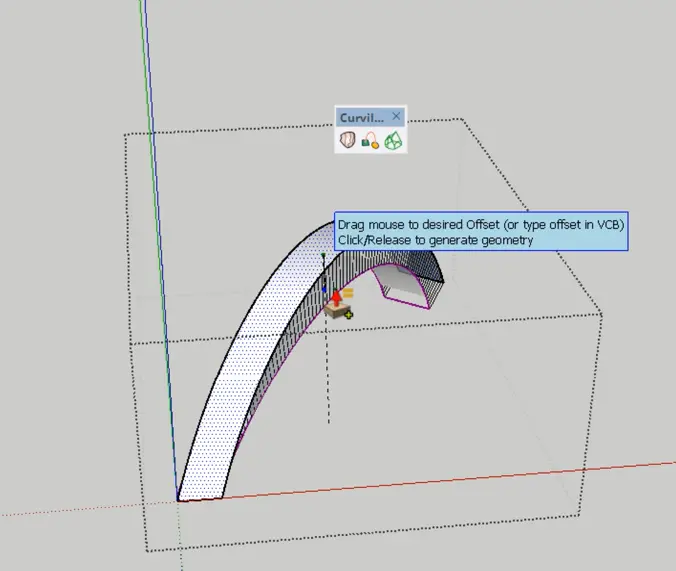

적용 방법은 왼쪽에서 두번째 아이콘을 선택해

두께를 줄 면을 클릭





원하는 방향으로 마우스 이동 후 원하는 두께만큼 움직이거나

숫자를 타이핑해서 엔터해주시면 됩니다.





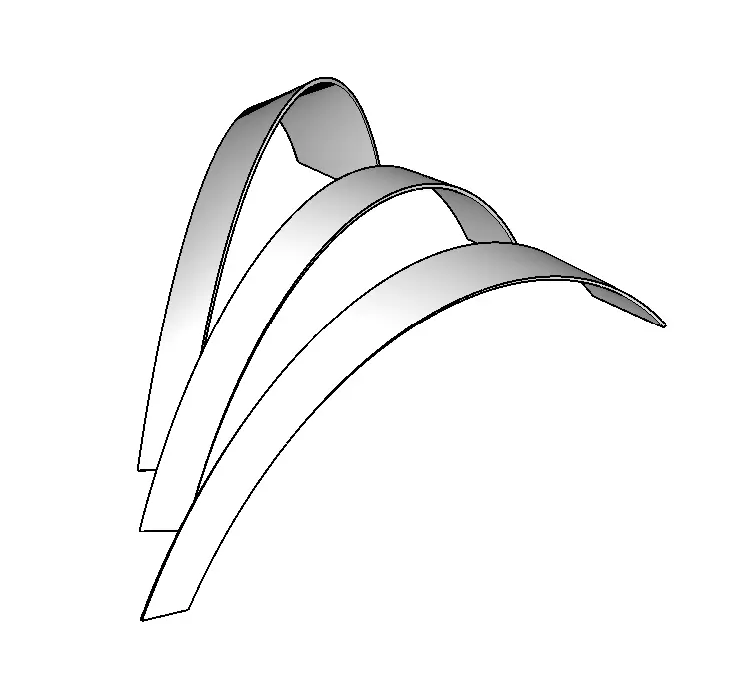

그리고 나서 모양 다듬어주면

끝~!





---

어때요? 참쉽죠?

여러분들도 해보시고 다양하게 응용해보세요!
