🔄스케치업 탑뷰, 원하는 방향으로 돌리는 초간단 방법!

안녕하세요~ 렉터스에서 스케치업과 엔스케이프를 담당하고 있는 쭈햄 최주영입니다 🙂



이번에는 스케치업 질문을 하나 가져왔습니다!





탑뷰를 찍을때 내가 원하는대로 방향대로

씬을 돌릴 수 있냐는 질문이셨네요!

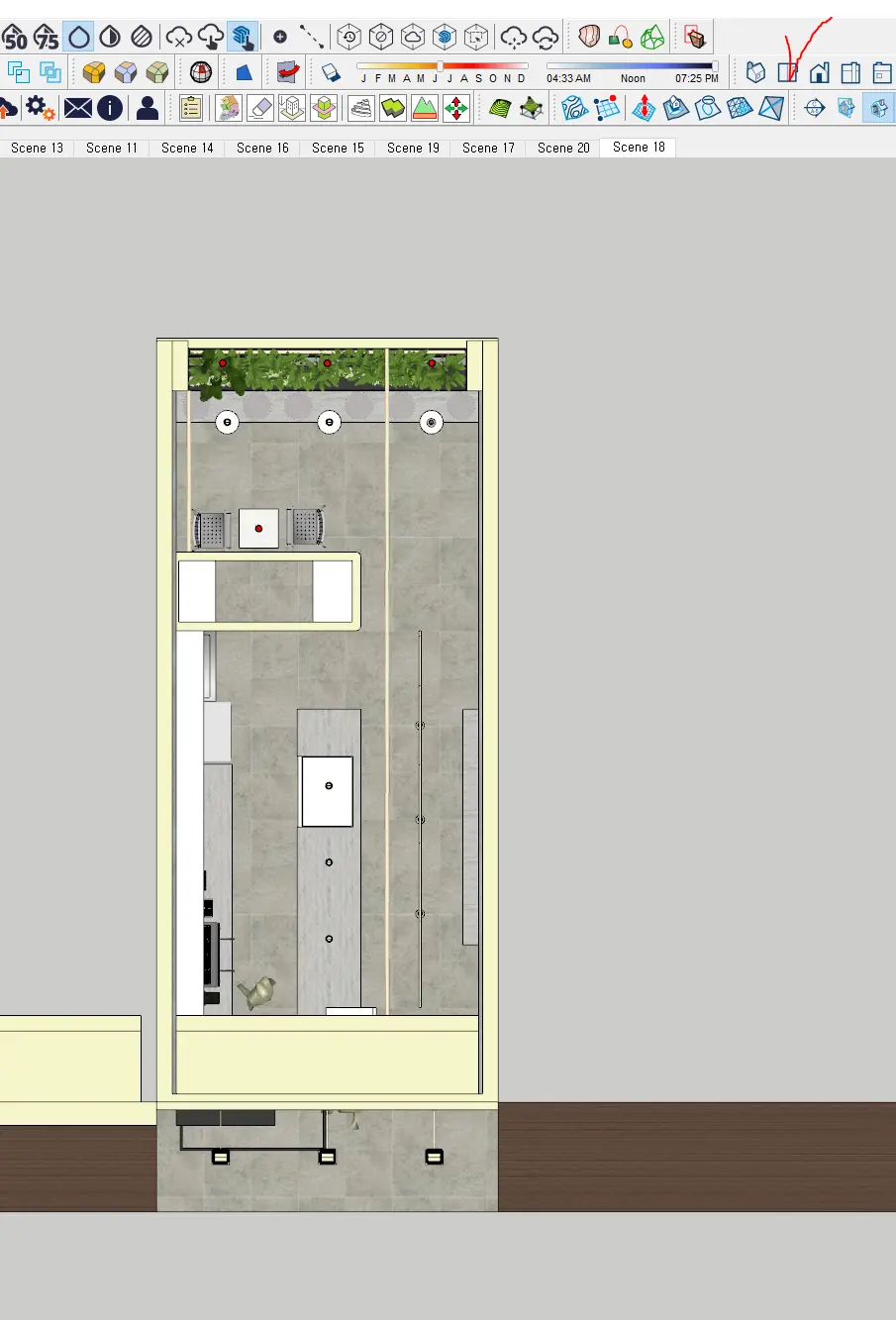

보여주신 예시는 스케치업 씬을 top view로 찍었을때

세로가 길게 나오지요?

그런데 보기좋은 도면은 가로가 길다란 도면이긴 하니

이걸 돌리고싶으신것 같습니다!



그럼 바로 가보죠 출발~



1. 원인찾기

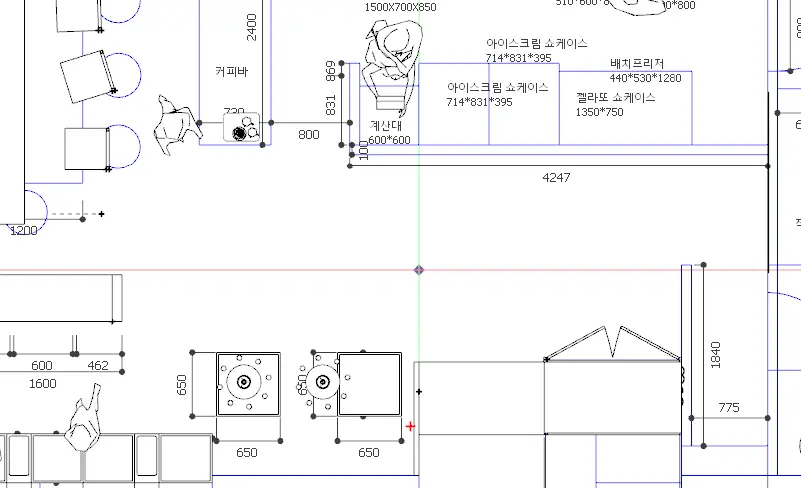

예제를 하나 가져오겠습니다.

스케치업 사용설명서 마지막 예제이기도한

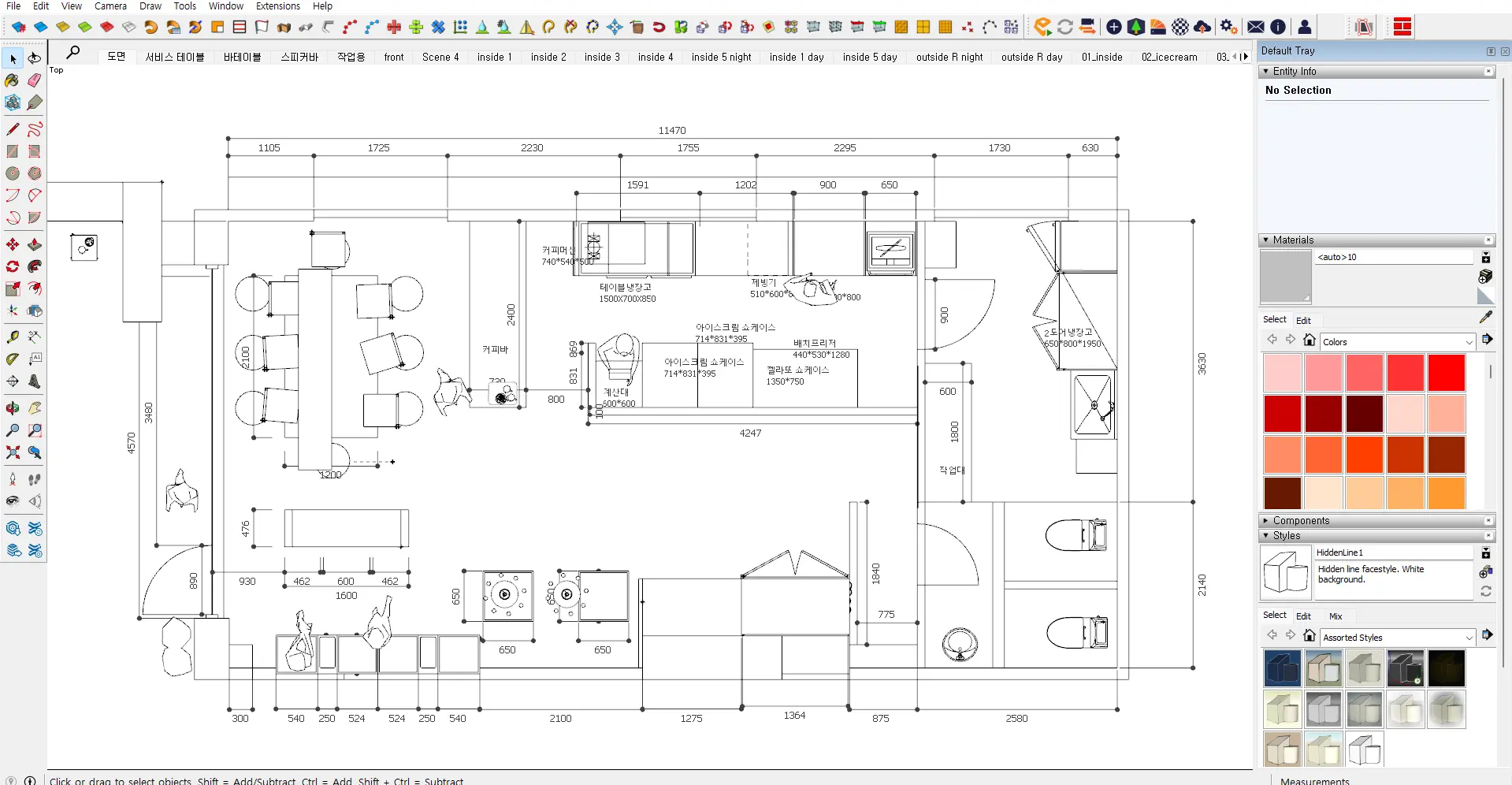

인테리언 내부 평면도입니다.

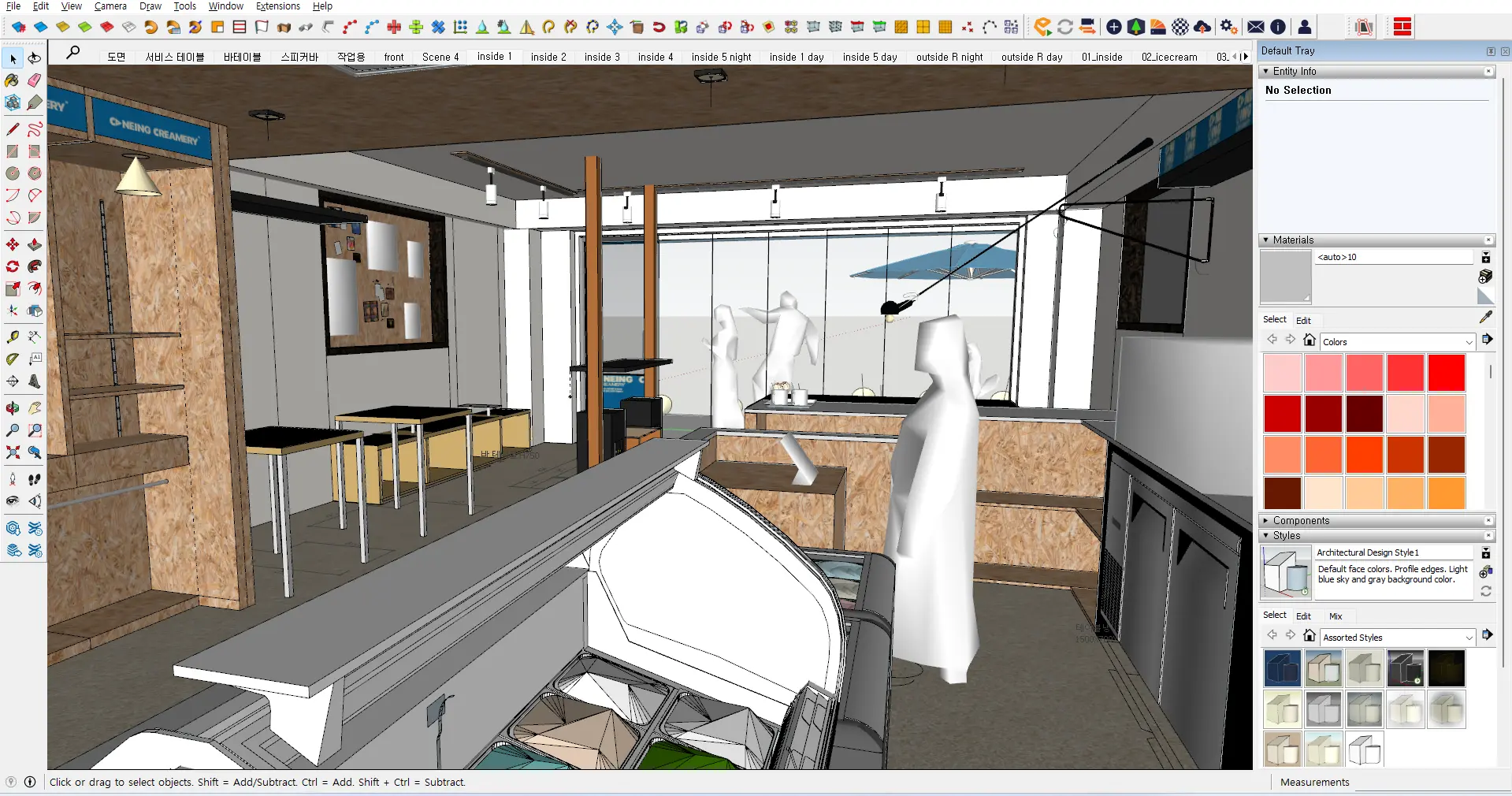

사실 스케치업으로 만든 모델링인데

치수선과 도면 요소들을 추가해 실시 공사까지 진행될 수 있도록 편집한

도면입니다.





이제 우리가 필요한것은 바로 이 아이콘

axis 아이콘입니다.





축 아이콘이 왜 필요하냐?

왜냐하면 스케치업의 탑뷰 설정은 무작위 배정이 아니라

축 기준으로 잡히기 때문입니다.





정확히는 레드축을 x 축으로 둔 상태에서 탑뷰가 잡히게 되지요.

그래서 내가 원하는 방향이 다를 경우

축을 수정해주면 되는것입니다.

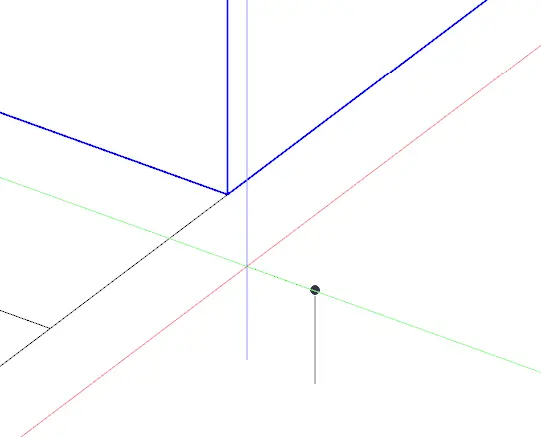

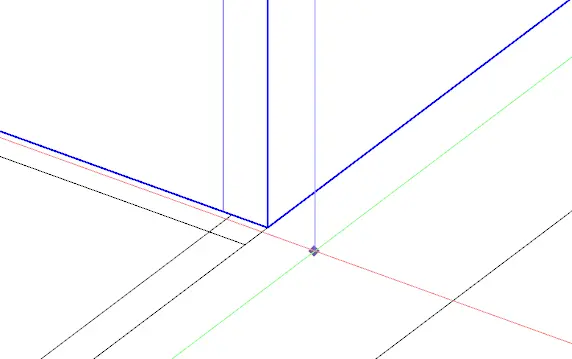

축을 보는 방법은 모델링의 기준축을 보는 방법도 있지만

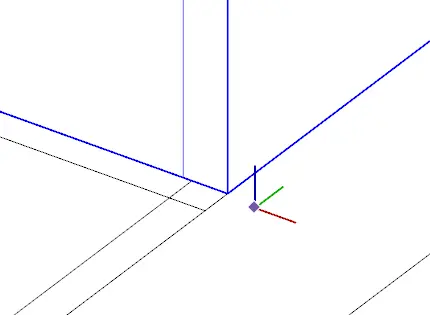

move를 활성화해 바로 보는 방법도 있어요.





위 화면처럼 축이 활성화 되지 않는 분들은

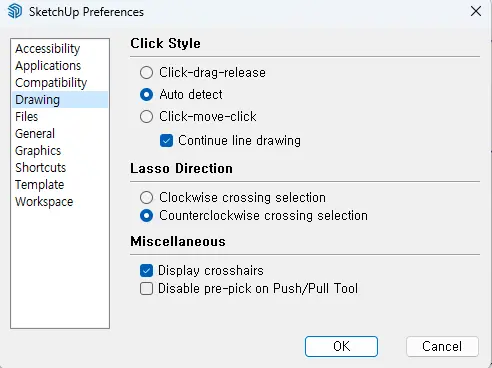

preferences > Drawing > Miscellaneous 눌러서

Display crosshairs 를 눌러줍니다. 그럼 바로 들어와요!



2. 축 수정하기

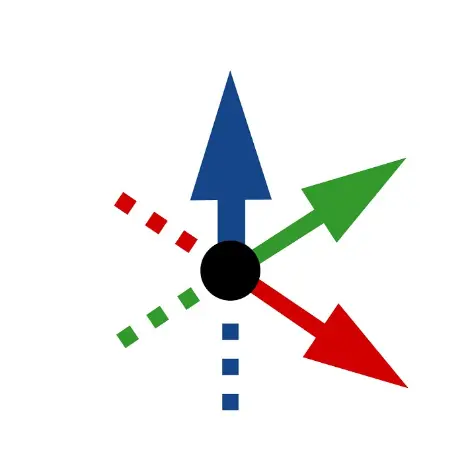

이제 아까 Tool Bar에 있는 여러 기능 중에 ‘axis’ 아이콘을 찾아줍니다. 아래의 이미지와 같은 형태를 찾아주시면 됩니다.





찾으셨다면 이 아이콘을 한번 클릭 하여 줍니다.

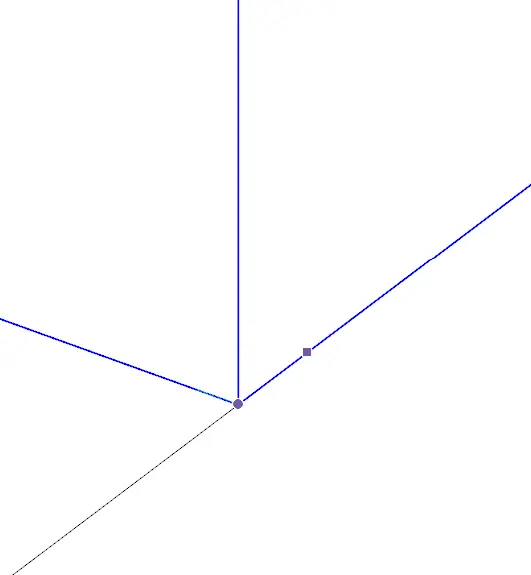

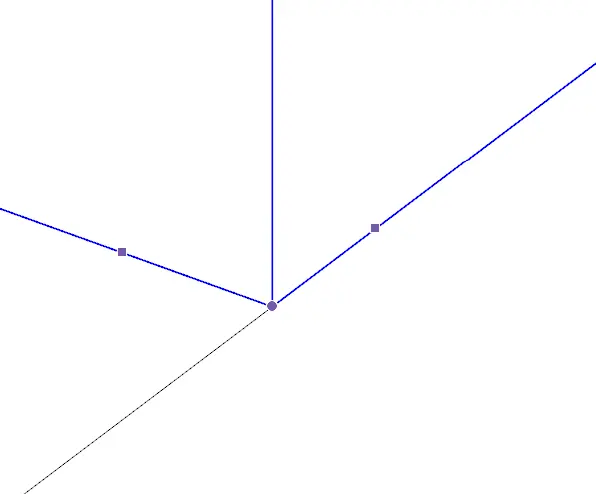

여러분이 원하는 방향으로 레드축이 x축이 될 수 있도록 수정해줍시다.





완성~



3. 결과물 확인하기

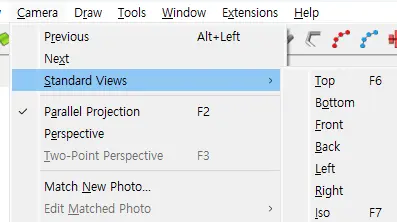

Camera > Standard Views > Top 을 클릭하면





따란~

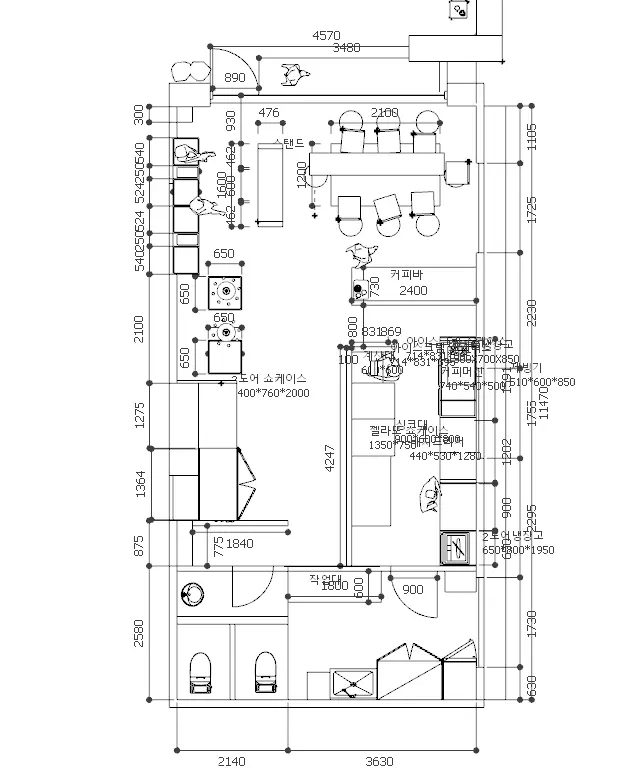

기존의 도면 방향이 수정됐습니다!





---

OUTRO

어때요 참쉽죠?



이렇게 스케치업의 탑뷰를 원하는 방향으로 수정할 수 있었습니다.

여러분들도 꼭 한번 해보시고 원하는 방향대로 수정해보세요~
