안녕하세요!

렉터스에서 스케치업과 엔스케이프 인강을 담당하고 있는

쭈햄 최주영입니다!



오늘도 엔클단에서 올라온 질문을 하나 가져왔습니다!

스케치업에서 문 저절로 열리게 하는 방법 있나요?

루비 하나를 사용하면

일일이 로테이션으로 돌리지 않아도

원클릭으로 열리게 하는 방법이 있습니다.



한번 따라와보세요~!



1. DBS move rotate open close



먼저 아래 링크에서 루비를 다운 받아줍니다.

무료 루비이기에 간단한 이메일 주소 하나 남기시면

모두 다운 받으실 수 있습니다.



https://cadbydbs.com/sketchup/extension/move-rotate-open-close/



다운된 rbz 파일은

스케치업 extension manager을 통해 설치하시면 됩니다!



어려우신 분들은 아래 링크 참고해주세요

https://cafe.naver.com/enscapecloud/3485

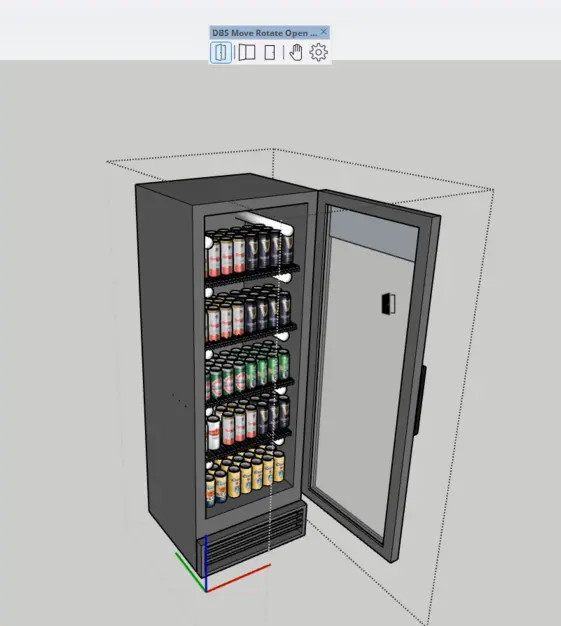

루비는 이렇게 생겼습니다

2. 모델링 적용하기

이제 모델링을 준비합니다.

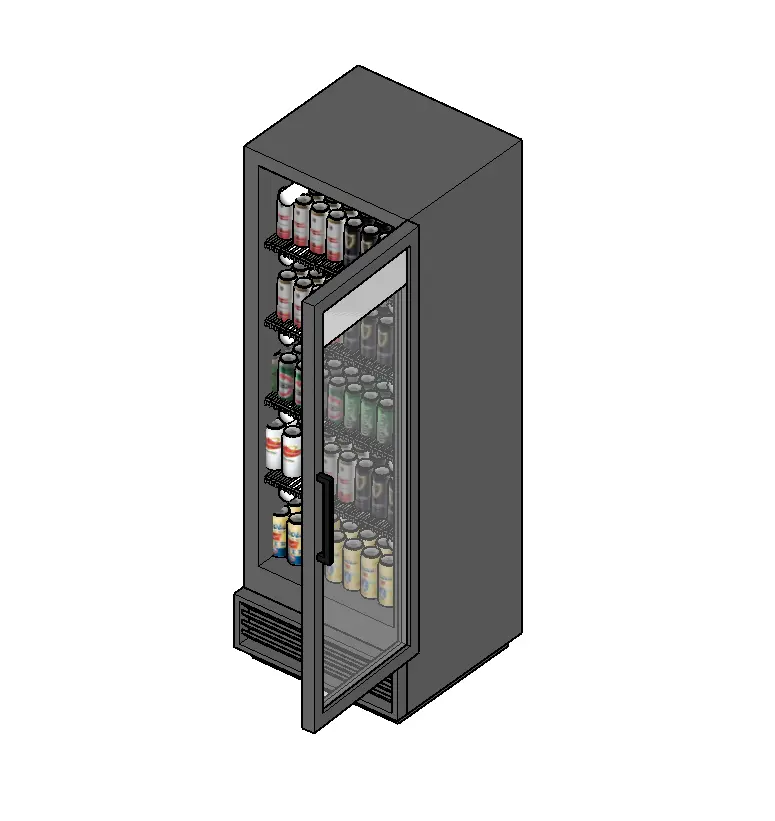

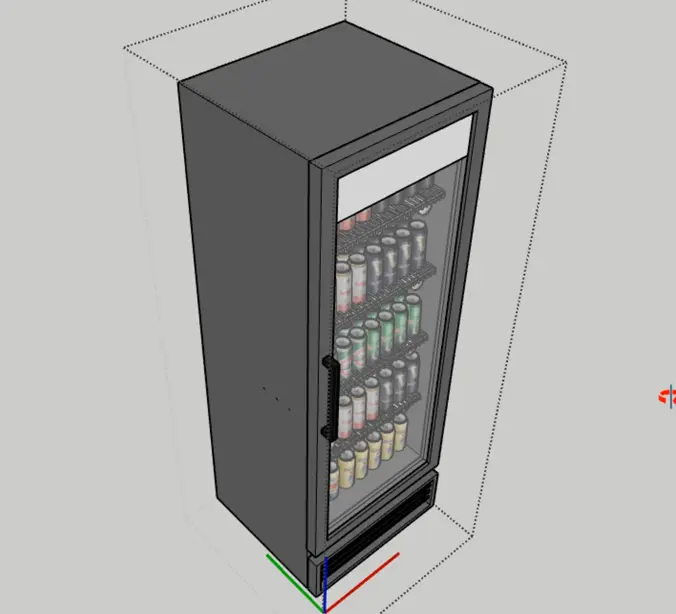

저는 쇼케이스를 하나 준비했습니다.

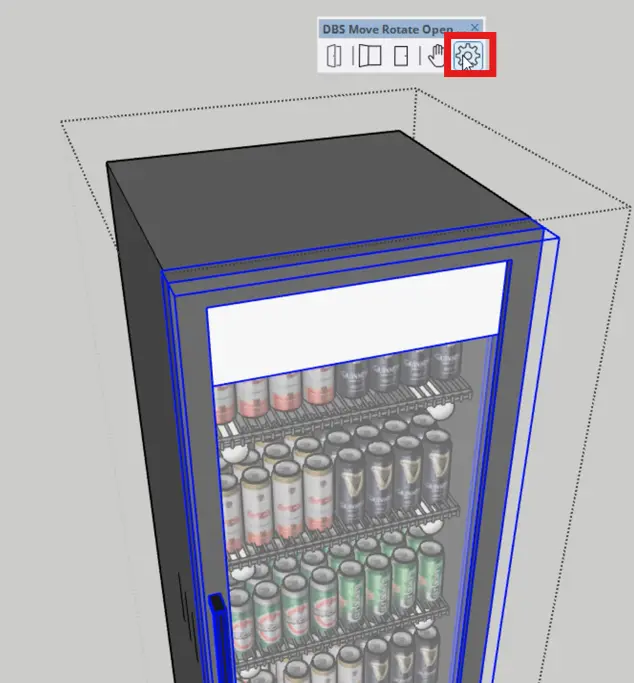

먼저 움직이게 할 객체를 선택한 다음

맨 오른쪽 톱니바퀴를 누릅니다.

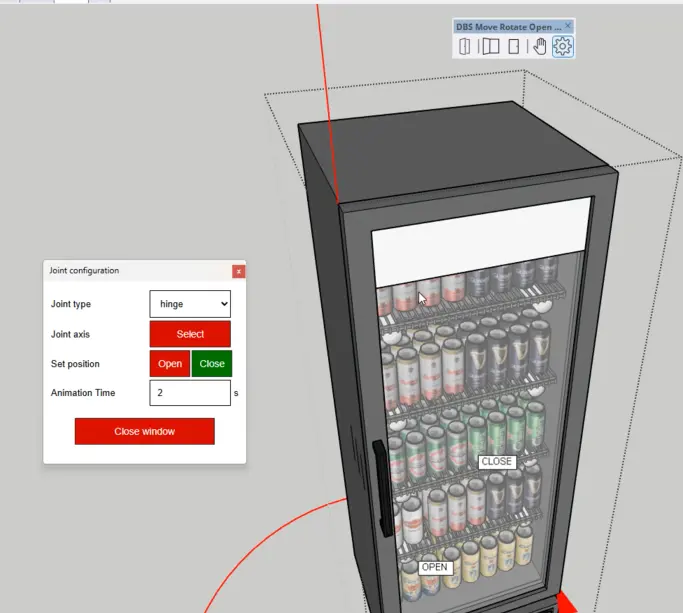

그럼 아래와 같은 창이 뜹니다.

여기서 설정들을 해줄 것인데



1) open

2) close



이 두 과정만 해주면 됩니다.





joint type 은 hinge로 해야

한 축은 고정이 된 채로 열렸다 닫혔다하겠죠?

그런 다음 joint axis 의 select을 클릭

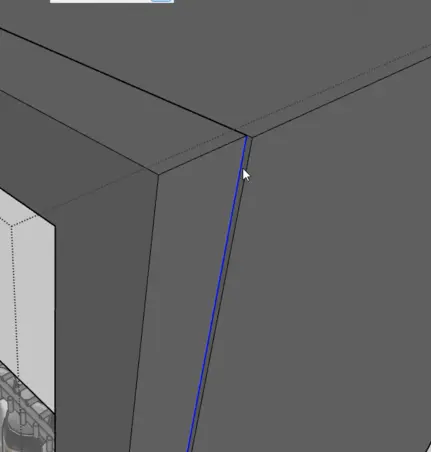

힌지가 될 축의 선을 클릭합니다.

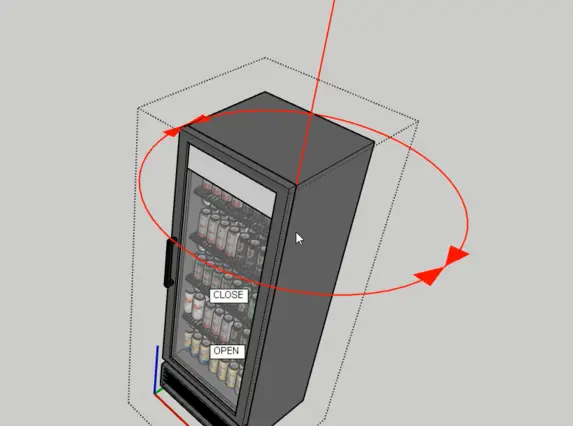

그럼 아래와 같이 기준축이 생성됩니다.

꽤 직관적이라 여기까지 잘 하실 것입니다.

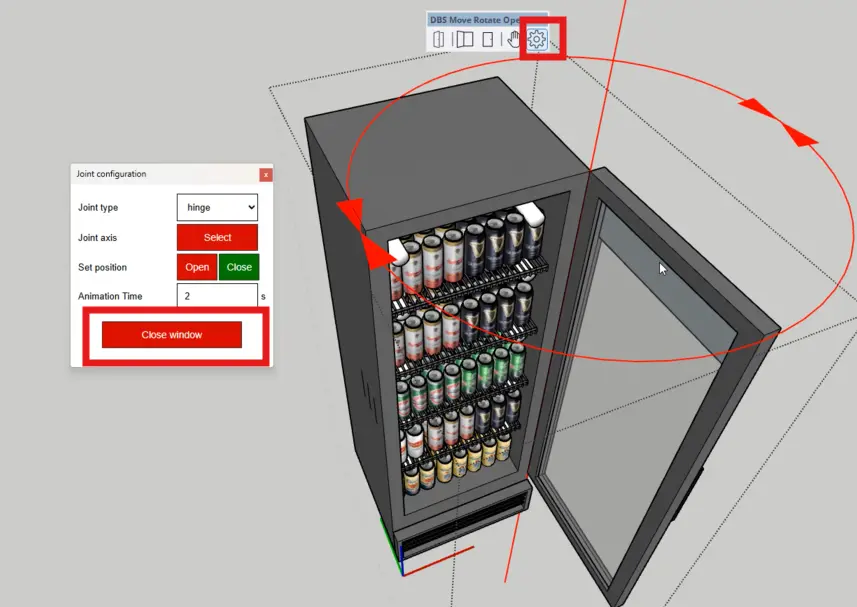

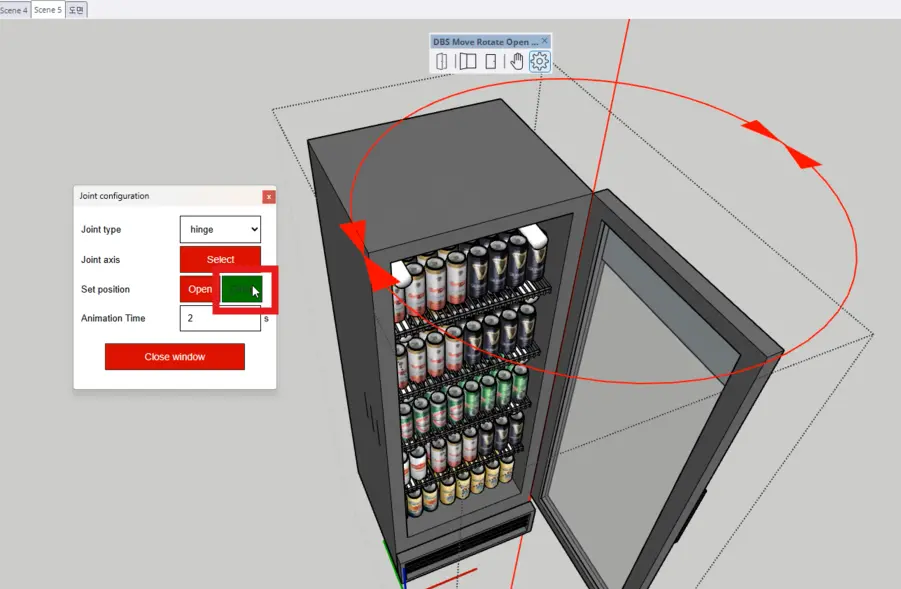

Set position은 open이 빨강불이 들어와있으면 됩니다.

그러고 나서 close window를 누릅니다.

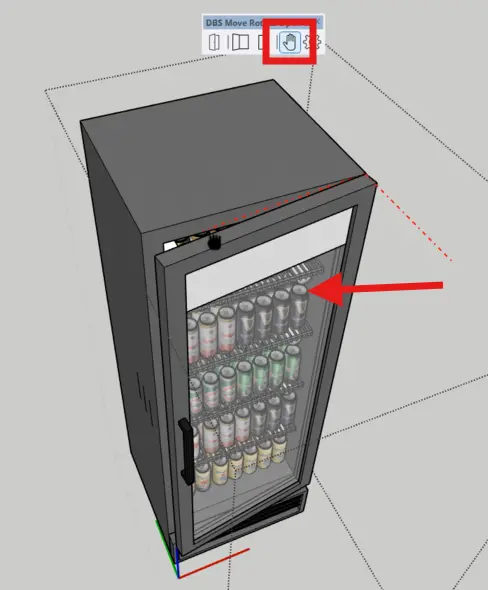

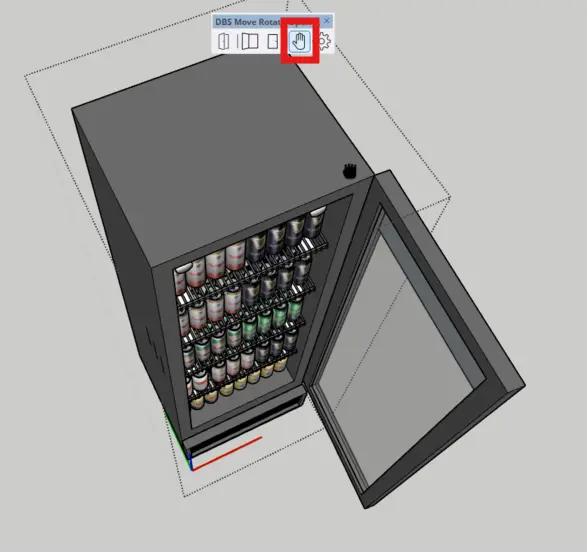

이제 톱니바퀴 바로 왼쪽 손바닥을 클릭합니다.

손바닥을 누르면 아까 지정했던 축을 기준으로

객체가 이동됩니다.



얼마나 열리게 할지 마우스로 이동시켜가며 본 후

최종 위치에서 클릭합니다.





다시 객체를 잡고 톱니바퀴를 누르고

다시 close window를 하면

open 값이 저장됩니다.

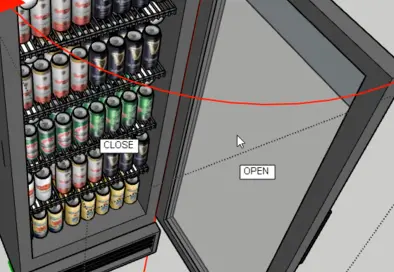

아래 처럼 상태안내가 나오면 성공입니다.





3. 닫힘까지 적용하기

이제 아까 했던 방식을 그대로 반복하는데

이번엔 set postion을 close로 합니다.

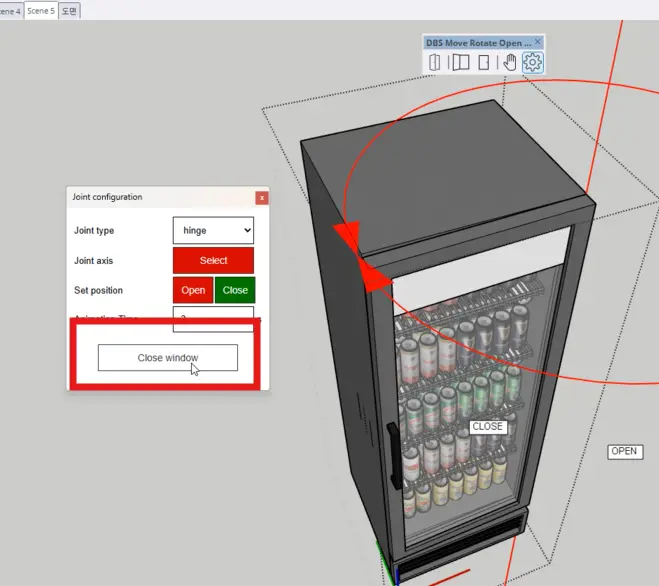

close window 눌러주시고





손바닥을 눌러 얼마나 닫히게 될지

마우스로 조정후 클릭





객체 잡고 톱니바퀴 눌러서

close window 하시면

모두 완료입니다.



4. 이제 시뮬레이션 시작

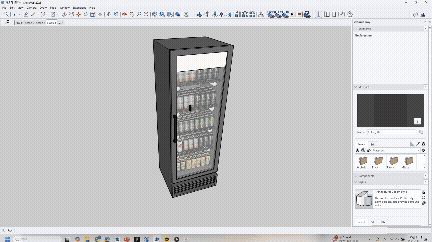

제인 왼쪽 아이콘을 눌러봅시다.





그리고 나서 문에 마우스를 올려보면

아이콘이 바뀝니다.

클릭하면 아까 지정했던 액션에 따라 열리고

닫힙니다.





완성~!



---

어때요? 참쉽죠?

오늘은 스케치업에서

모델링에 열리고 닫히는 애니메이션 넣는 방법에 대해

알아봤습니다.
