크리틱에서 살아남기 _ ② 다이어그램
INTRO
건축에서 설명은 말로만 이루어지지 않습니다. 우리는 설계의 의도를 텍스트로 정리하기도 하지만, 동시에 도면과 그래픽, 다이어그램을 통해 생각을 시각적으로 전달합니다. 건축은 결국 ‘보여주며 설명하는’ 작업에 가깝습니다.
기존 자료와 통계, 사이트 분석, 프로그램 구성, 그리고 나의 설계 전략까지. 이러한 정보들은 문장으로 나열하는 것보다 시각화해 정리했을 때 훨씬 명확하게 전달됩니다. 같은 내용이라도 어떻게 구성하고 표현하느냐에 따라 설계의 설득력은 크게 달라집니다.
특히 학창 시절에는 제안서보다는 패널과 디자인북을 중심으로 작업하게 되기 때문에, 시각화 능력은 더욱 중요해집니다. 길게 설명하지 않아도, 한 장의 다이어그램이 설계의 방향과 논리를 한눈에 보여줄 수 있기 때문입니다.
자료를 시각화하는 방법에는 여러 가지가 있습니다. 이번 챕터에서는 그중에서도 기본적으로 많이 사용되는 다이어그램 유형과, 저학년 학생들이 특히 어려워하는 부분을 중심으로 정리해보려 합니다.
또한 단순히 내용을 정리하는 것을 넘어, 어떻게 구성해야 더 명확하고 깔끔하게 보이는지, 패널과 디자인북 안에서 자연스럽게 읽히도록 배치하려면 무엇을 고려해야 하는지도 함께 이야기해보겠습니다. 이제 설계를 더 잘 보여주기 위한 다이어그램의 기본부터 차근히 짚어보겠습니다.
01. 사이트분석 다이어그램
설계를 시작하면 가장 먼저 진행하게 되는 작업 중 하나가 사이트 분석입니다. 대지의 지리적 위치와 접근성, 교통 여건은 이용자의 흐름과 방문 방식을 결정하는 기본적인 요소가 되기 때문입니다.
주변 도로 상황과 접근성에 따라 진입 동선이 정해지고, 이를 고려해 건물의 방향과 주출입구의 위치가 달라집니다. 규모가 큰 프로젝트라면 이러한 정보들이 건물의 배치에도 영향을 미치게 됩니다. 또한 채광이나 풍향, 기후 조건과 같은 환경 요소 역시 매스 형태와 공간 구성에 직접적인 영향을 주기 때문에, 초기 사이트 분석은 설계의 방향을 설정하는 중요한 단계라고 할 수 있습니다.
이러한 내용을 정리한 것이 바로 사이트 분석 다이어그램입니다. 보통 수치지형도를 바탕으로 제작하며, 컬러를 활용해 영역을 구분하고 아이콘이나 그래픽 요소로 정보 값을 시각화합니다. 다양한 정보를 한눈에 읽히도록 정리하는 것이 이 다이어그램의 핵심입니다.
● 사이트의 지리적 정보를 표현하는 경우
대부분의 설계에서 기본적으로 다루게 되는 내용으로, 사이트 주변의 교통과 접근성, 지리적 특징 등을 포함합니다.
주변 건물 현황이나 접근성은 도보 및 차량 이동 시간, 반경 거리 등으로 표현할 수 있으며, 인근 대중교통이 중요한 요소라면 함께 표시해주는 것이 좋습니다. 이용자의 이동 흐름을 직관적으로 보여주는 것이 목적이기 때문입니다.
또한 차량 및 보행 동선은 출입구 위치나 주차 계획에 직접적인 영향을 미치므로, 선의 색상이나 굵기 등을 달리해 위계를 구분하여 중요도 순으로 표현해주면 더욱 명확하게 전달할 수 있습니다.

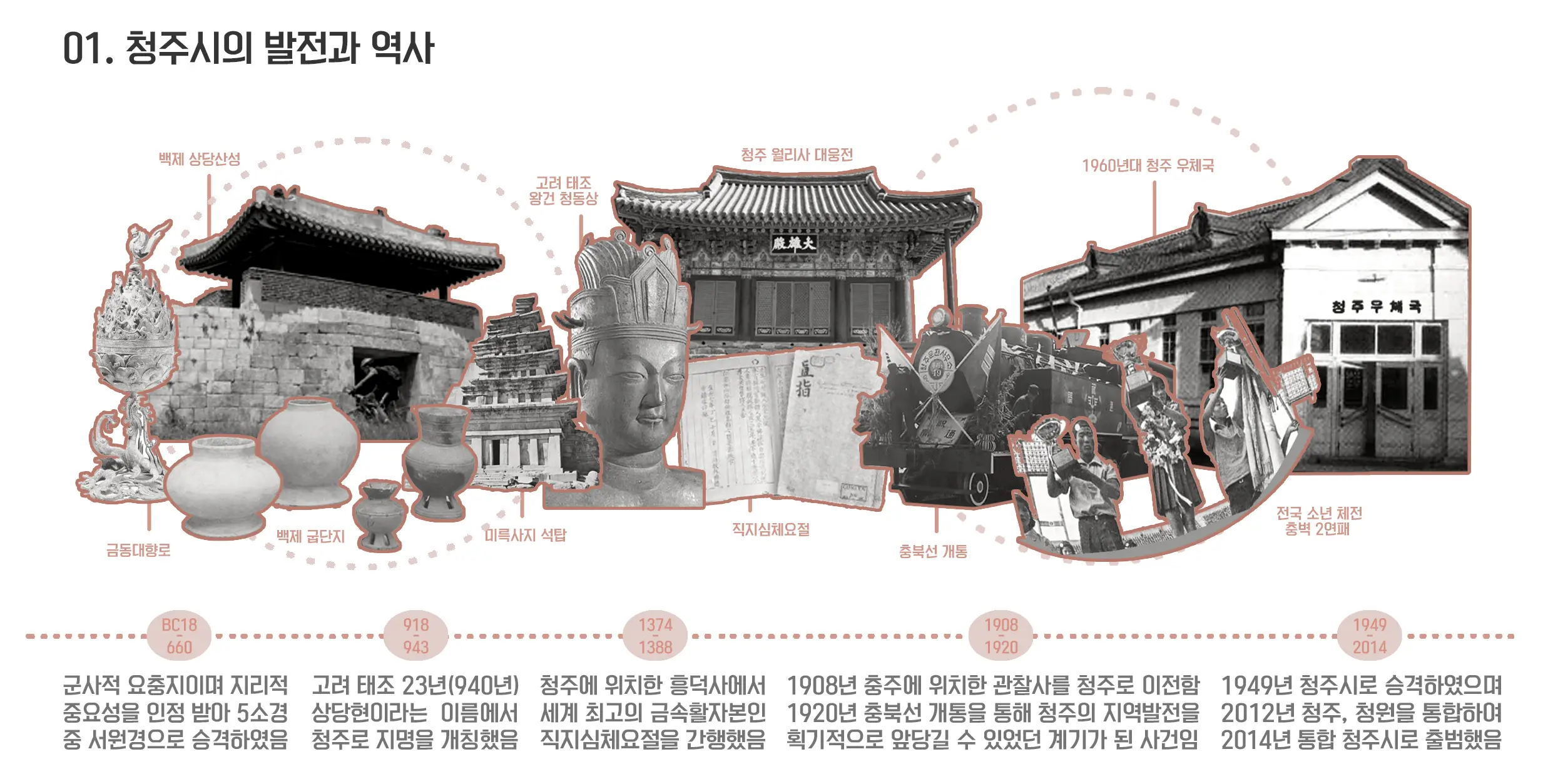

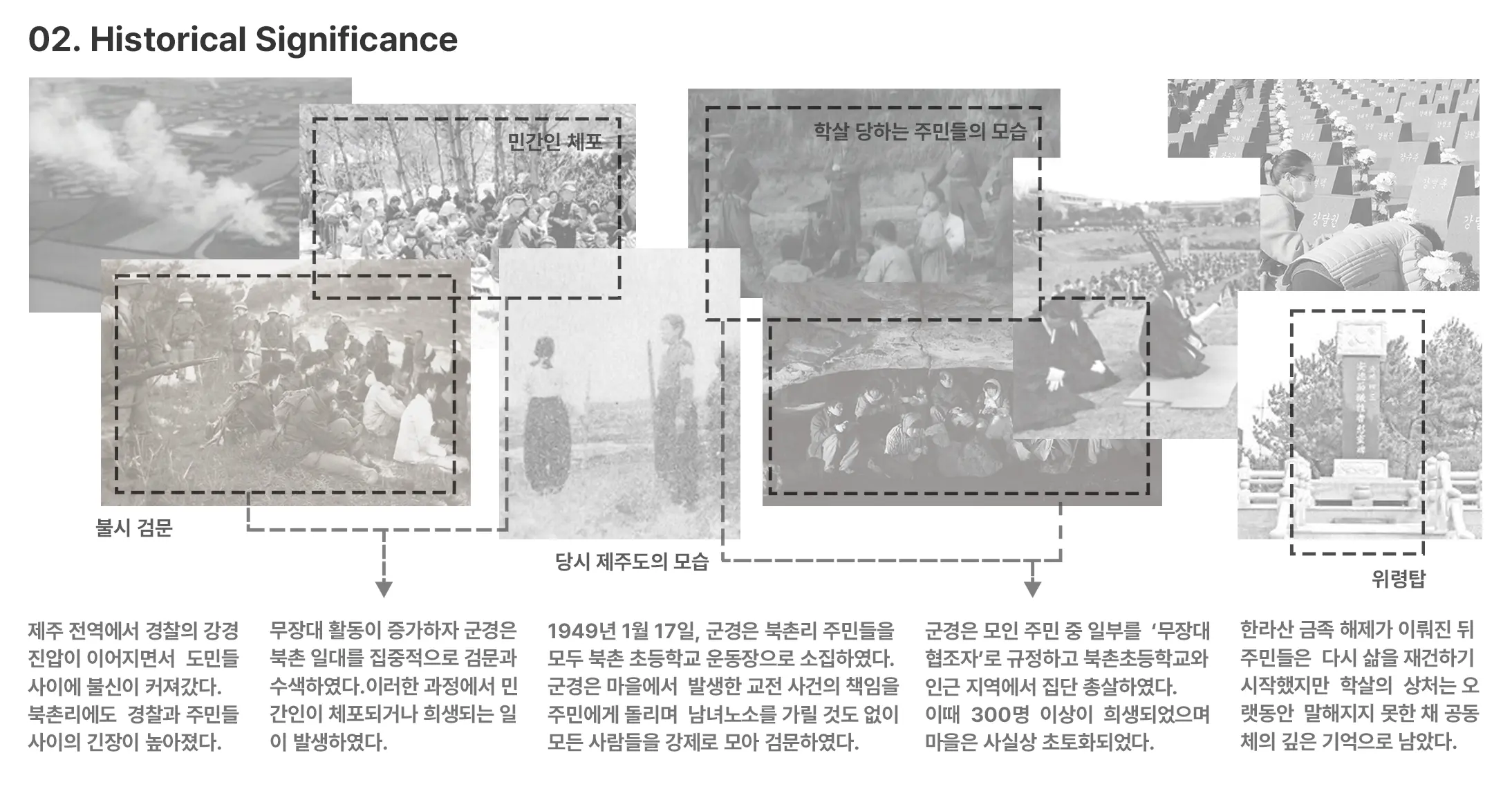

● 사이트의 역사적, 지역적 정보를 표현하는 경우
메모리얼 건축이나 미술관, 박물관처럼 사이트의 역사성과 지역적 맥락이 중요한 프로젝트의 경우에는 사진 자료를 콜라주하는 방식을 추천합니다.
사건을 연도순으로 정리해 연대기를 구성하거나, 지역을 상징하는 장소·인물·유산 등을 강조해 지역성을 드러내는 방법도 효과적입니다. 이러한 시각 자료는 설계가 어디에서 출발했는지를 보다 명확하게 설명해주는 역할을 합니다.
이처럼 사이트 다이어그램은 단순한 정보 정리를 넘어, 프로젝트의 출발점과 맥락을 시각적으로 정리하는 과정입니다.
02. 문제점 분석 다이어그램
사이트 분석을 진행하다 보면 다양한 문제점과 조건들을 마주하게 됩니다. 기존 건물의 배치나 불법 가설물, 지형적 한계, 인구 밀도 등 설계에 영향을 미치는 요소는 생각보다 다양합니다.
이러한 요인들은 단순히 제약으로 남는 것이 아니라, 분석을 통해 새로운 설계의 단서가 되기도 합니다. 그만큼 이를 어떻게 정리하고 시각화하느냐에 따라 설계의 방향 역시 달라질 수 있습니다.
● 기존 환경이 설계의 문제로 작용하는 경우

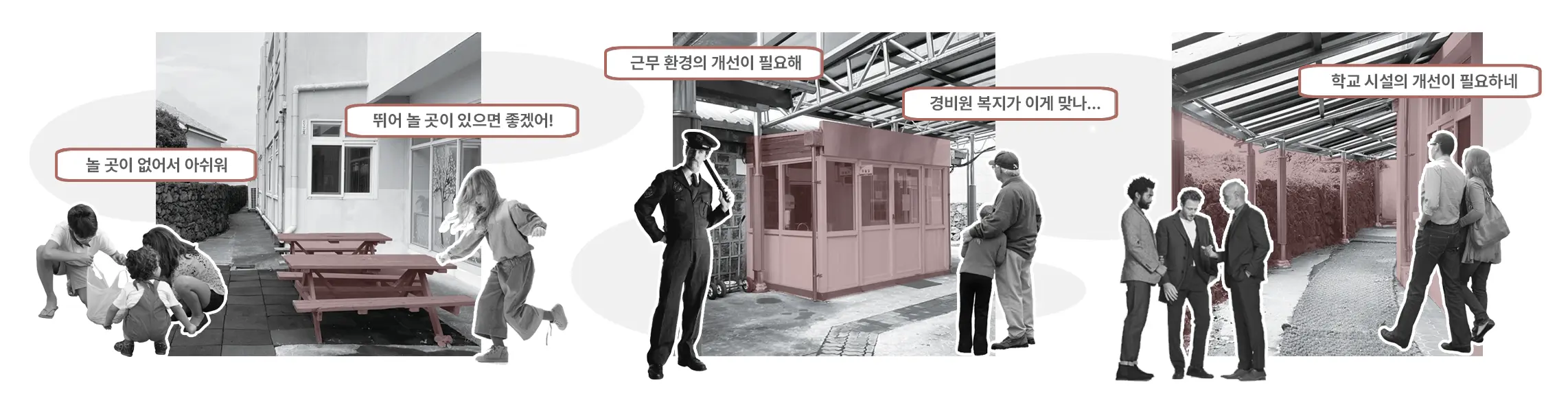

기존 도로 상황이나 불법 주차, 구조적 결함처럼 현재의 환경이 설계에서 해결하고자 하는 문제라면, 직접 촬영한 현장 사진을 활용하는 것이 효과적입니다. 거리의 풍경을 촬영한 뒤 개선이 필요한 부분을 컬러로 강조하면, 관람자나 평가자가 문제 상황을 보다 직관적으로 이해할 수 있습니다.
여기에 주변 이용자나 지역 주민의 인터뷰 내용을 함께 정리한다면, 문제의 맥락과 개선의 필요성을 더욱 설득력 있게 전달할 수 있습니다. 단순한 이미지 제시를 넘어, 왜 이 문제가 중요한지 설명해주는 장치가 되는 셈입니다.

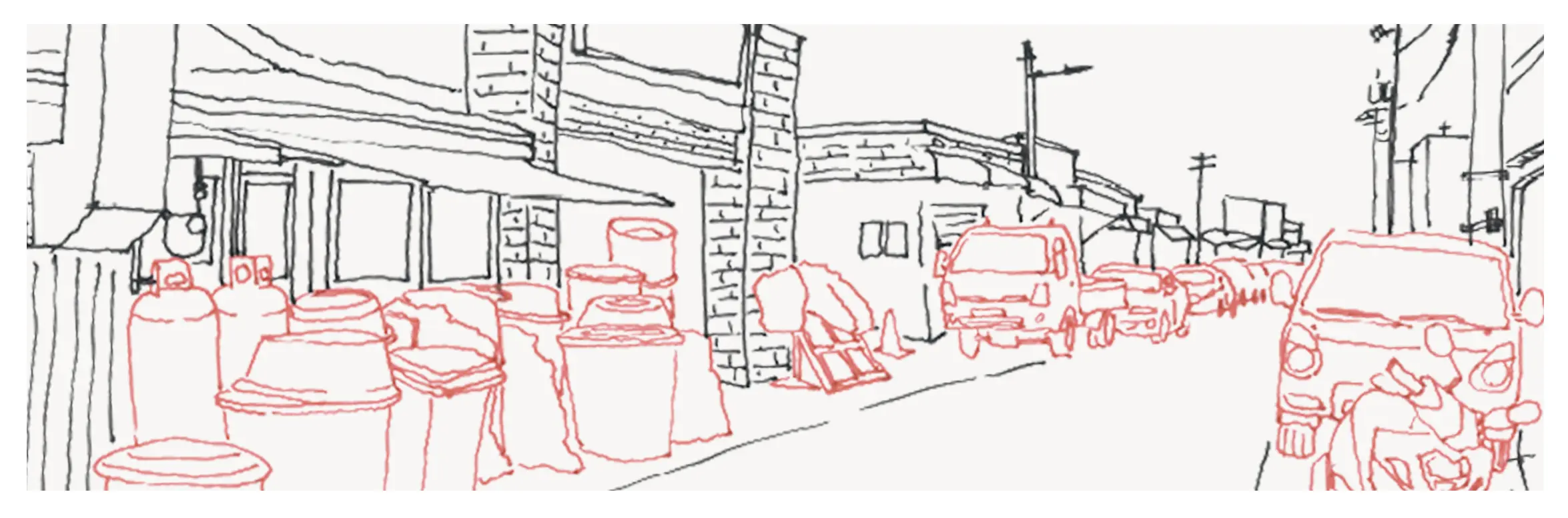

사이트 방문이 어렵거나 촬영이 제한되는 경우에는 스케치를 활용하는 방법도 있습니다. 완성도 높은 드로잉이 아니어도, 간단한 선 크로키만으로도 충분히 상황을 전달할 수 있습니다. 스케치가 부담스럽다면 사진 위에 선을 덧그려 트레이싱하는 방식도 좋은 대안이 될 수 있습니다.

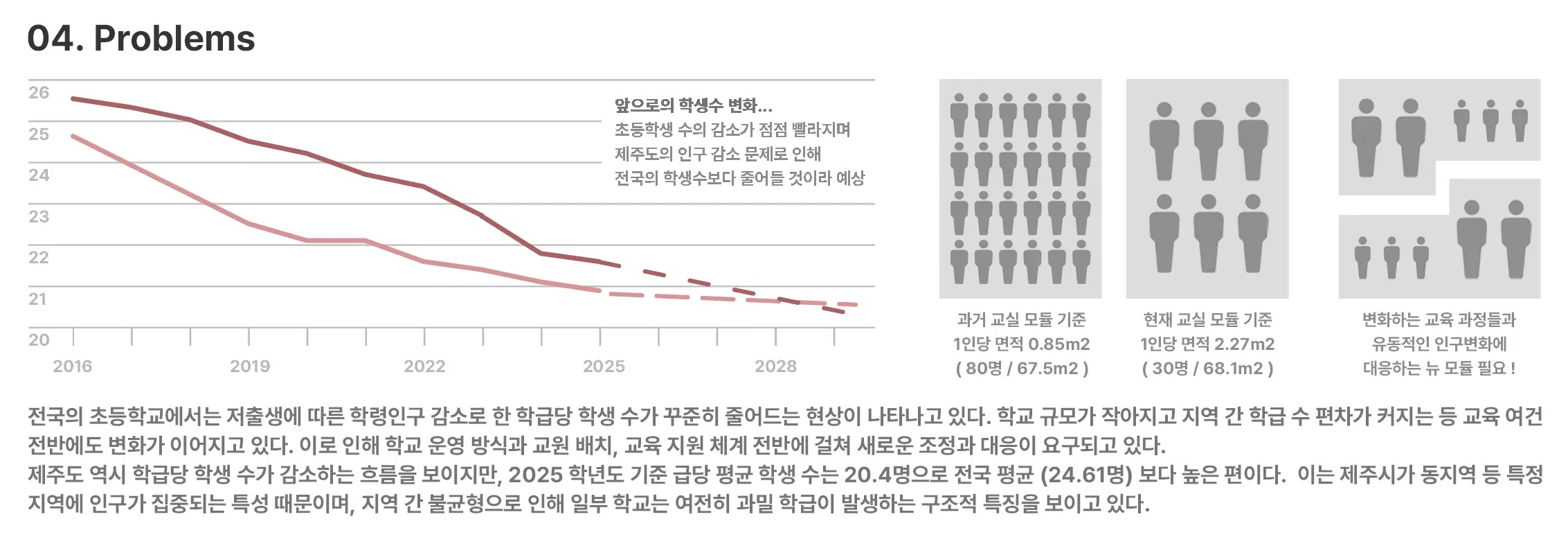

● 눈에 보이지 않는 요소가 문제가 되는 경우
인구 변화나 평균 연령, 성비 불균형처럼 물리적으로 드러나지 않는 요소가 설계의 출발점이 될 때는 통계 자료를 활용하는 방식이 효과적입니다. 다만 자료를 그대로 가져오기보다는, 패널의 색감과 전체 톤에 맞게 재구성해 사용하는 것이 완성도를 높이는 데 도움이 됩니다.
인구 감소나 연령의 변화처럼 흐름을 보여줘야 하는 경우, 막대그래프보단 선형 그래프를 활용하면 변화의 추이를 더 명확하게 전달할 수 있습니다. 반대로 성비의 불균형처럼 두 개 이상의 값을 대비해 보여주고 싶다면, 퍼센트나 비율을 활용해 차이를 직관적으로 드러내는 것이 좋습니다.

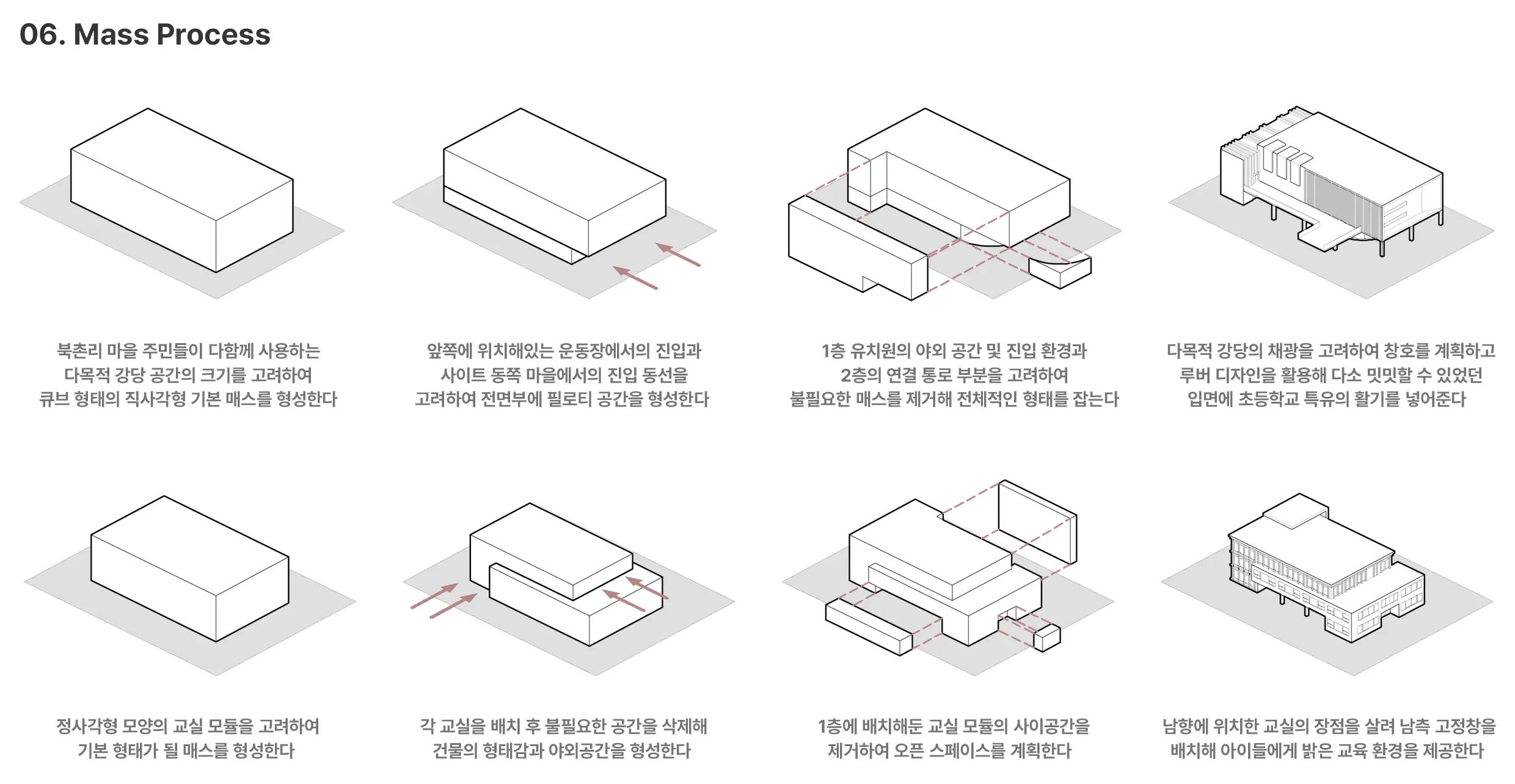

03. 매스 스터디 다이어그램
매스 스터디에서는 설계 의도와 형태 사이의 관계를 분명하게 드러내는 것이 중요합니다. 단순히 매스의 변화 과정을 나열하기보다는, 왜 그런 형태를 선택했는지, 어떤 조건과 판단들이 그 과정을 이끌었는지를 함께 보여주면 좋습니다. 형태는 결과이기 이전에 사고의 흐름이기 때문에, 그 배경이 자연스럽게 읽히도록 구성하는 것이 핵심입니다.
예를 들어 공간감을 중심에 두고 형태를 다듬었다면, 어떤 부분을 덜어내고 무엇을 더했는지가 과정에서 드러나야 합니다. 채광이나 풍향처럼 환경적 요소를 고려했다면, 그것이 건물의 배치나 매스의 방향, 높낮이에 어떤 영향을 주었는지도 함께 표현했을 때 설득력이 더욱 높아질 것입니다. 중요한 것은 ‘형태의 변화’ 자체가 아니라, 그 변화에 담긴 이유가 드러나는 흐름입니다.
또한 매스 스터디 다이어그램에서는 디테일보다는 명확한 형태감을 보여주는 것이 우선입니다. 복잡한 요소들은 정리하고 핵심적인 덩어리와 변화를 선명하게 보여주는 편 더 좋습니다. 외곽선과 내부선의 두께에 차이를 두고, 보조선의 색을 구분해 정리하면 훨씬 정돈된 인상을 줄 수 있습니다. 형태는 또렷하게, 의도는 간결하게 전달하는 것이 매스 스터디의 가장 중요한 역할입니다.
04. 평면 스터디 다이어그램
평면도는 정해진 스케일 안에서 작업해야 하므로 크기를 자유롭게 조정하기 어렵고, 그만큼 다이어그램으로 풀어내는 데 부담을 느끼기도 합니다. 도면 완성도에 따라 결과의 차이가 크게 드러나는 영역이기도 해서, 특히 저학년의 경우 선의 위계를 조절하는 데 익숙하지 않다면 만족스러운 표현이 쉽지 않을 수 있습니다. 이럴 때는 평면 전체를 무리하게 다루기보단 확대 평면도나 모듈 스케치를 활용하는 것이 하나의 방법이 될 수 있습니다.

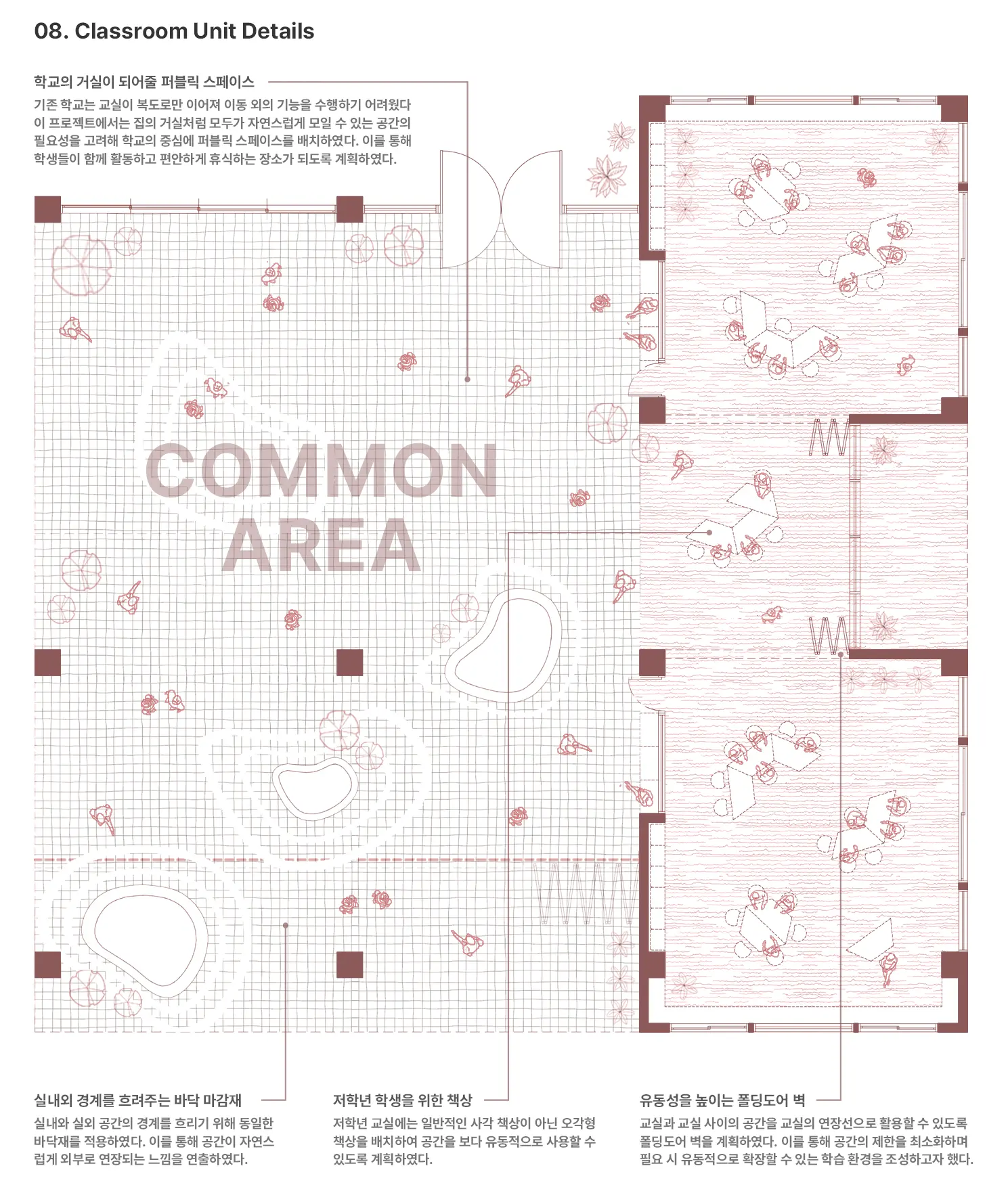

확대 평면도는 전체 도면이 아닌 강조하고 싶은 부분만 집중해 리터칭할 수 있어 비교적 부담이 적습니다. 메인 평면도처럼 벽체선이나 창호에만 머무르지 않고 사람, 조경, 가구 등의 요소를 함께 드러낼 수 있어 공간의 분위기와 사용 방식을 보다 직관적으로 전달할 수 있습니다. 작은 범위를 밀도 있게 정리하는 것만으로도 도면의 인상이 달라집니다.
또한 벽체, 사람과 조경, 바닥 해치 등을 각각의 레이어로 분리하고, 선 색상과 농도를 조절해 위계를 설정하면 같은 도면이라도 훨씬 정돈된 다이어그램처럼 만들 수 있습니다. 핵심은 많은 것을 추가하는 것이 아니라, 정보를 구조화해 읽기 쉽게 만드는 것입니다.

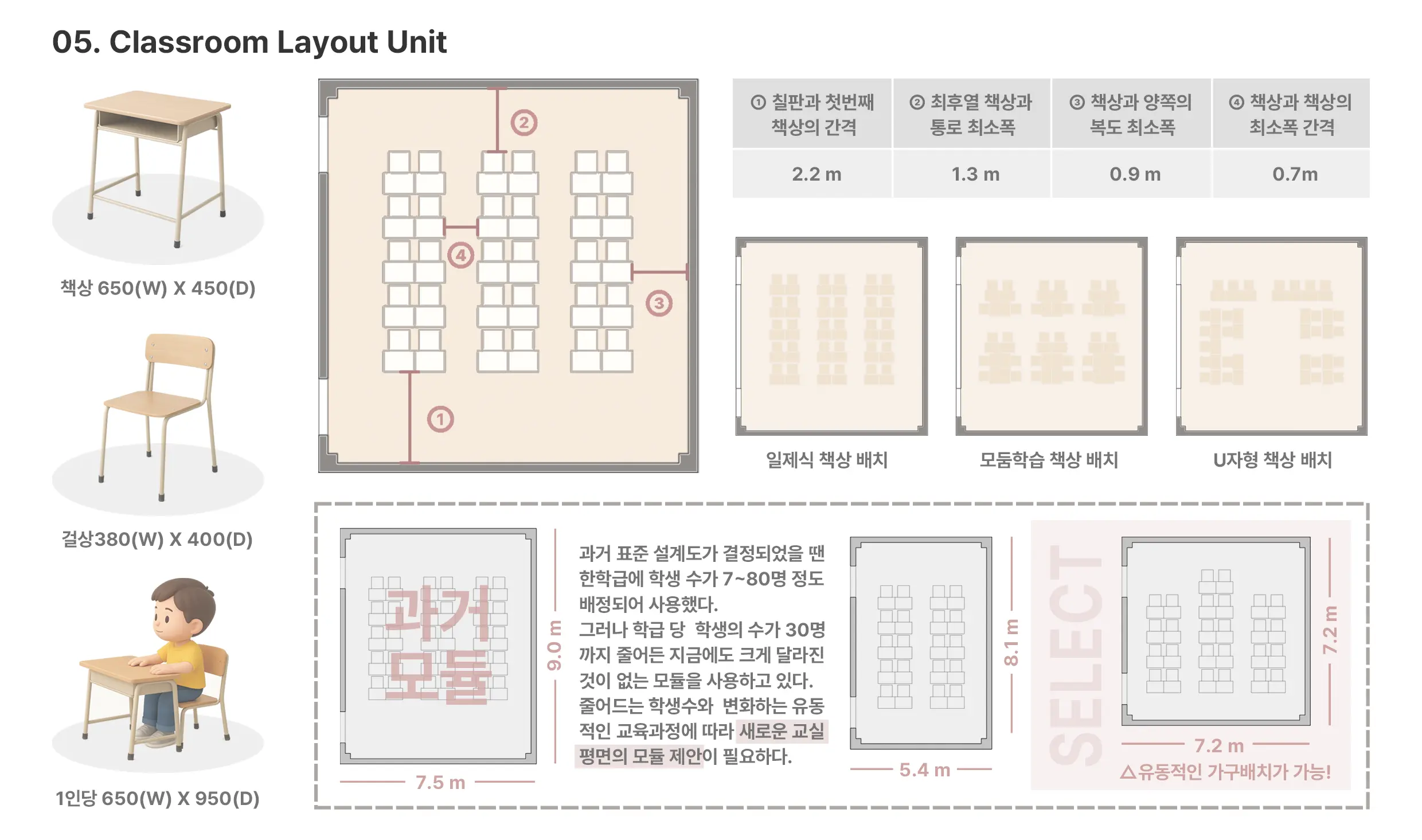

주거단지나 학교처럼 여러 개의 구성을 바탕으로 평면을 계획한 경우에는 모듈 스케치가 효과적입니다. 하나의 모듈을 설정하기까지 고려했던 조건과 조사 과정을 간결하게 정리해 보여주면, 설계의 배경과 판단 기준이 자연스럽게 드러납니다. 결과만 제시하는 대신 그에 이르는 사고의 흐름을 함께 담아내는 방식입니다.
이때 생성형 AI를 활용해 검토했던 요소들을 아이콘으로 정리하고, 계획한 모듈을 간단한 일러스트로 시각화해 함께 배치할 수 있습니다. 복잡한 설명을 길게 덧붙이지 않더라도 어떤 조건을 검토했고, 그 고민이 어떻게 형태로 이어졌는지 한눈에 읽히도록 구성하는 것입니다. 과정을 과장하기보다는 정돈된 시각 언어로 담아내는 것, 그것이 모듈 스케치의 핵심입니다.
OUTRO
오늘 소개한 방법들이 어떤 기준이 되거나 정답이 되지는 않습니다. 같은 내용을 다루더라도 상황과 맥락에 따라 어울리는 다이어그램은 달라질 수 있고, 때로는 복잡한 도식보다 짧고 분명한 문장이 더 효과적일 때도 있습니다.
빠르게 변하는 트렌드 속에서 작년에는 새로워 보이던 표현이 어느새 낯설어지기도 하고, 반대로 담백한 방식이 오래도록 사용되기도 합니다. 결국 중요한 것은 형식의 유행이 아니라, 자신의 설계를 얼마나 정확하게 정리하고 전달하느냐에 가까울지도 모릅니다.
이 아티클은 잘 만든 다이어그램과 그렇지 못한 다이어그램을 나누기 위해 쓴 글은 아닙니다. 누군가에게는 익숙한 이야기일 수 있지만, 다이어그램 앞에서 한 번쯤 막막함을 느껴본 사람들, 특히 처음 설계를 정리해보는 학생들에게 작은 힌트가 되었으면 하는 마음으로 정리했습니다.
설계는 늘 시행착오 속에서 다듬어지고, 생각을 정리하는 힘도 그 과정 속에서 함께 자라납니다. 앞으로 마주할 수많은 시행착오 역시 우리를 더 단단하게 만들어줄 것입니다!
