축을 맞추면 모델링이 쉬워진다! 스케치업 활용 팁

안녕하세요! 렉터스에서 스케치업과 스케치업 엔스케이프를 담당하는

쭈햄 최주영입니다 🙂



오늘도 엔클단 스케치업 1단지에서 이런 질문이 올라왔어요!

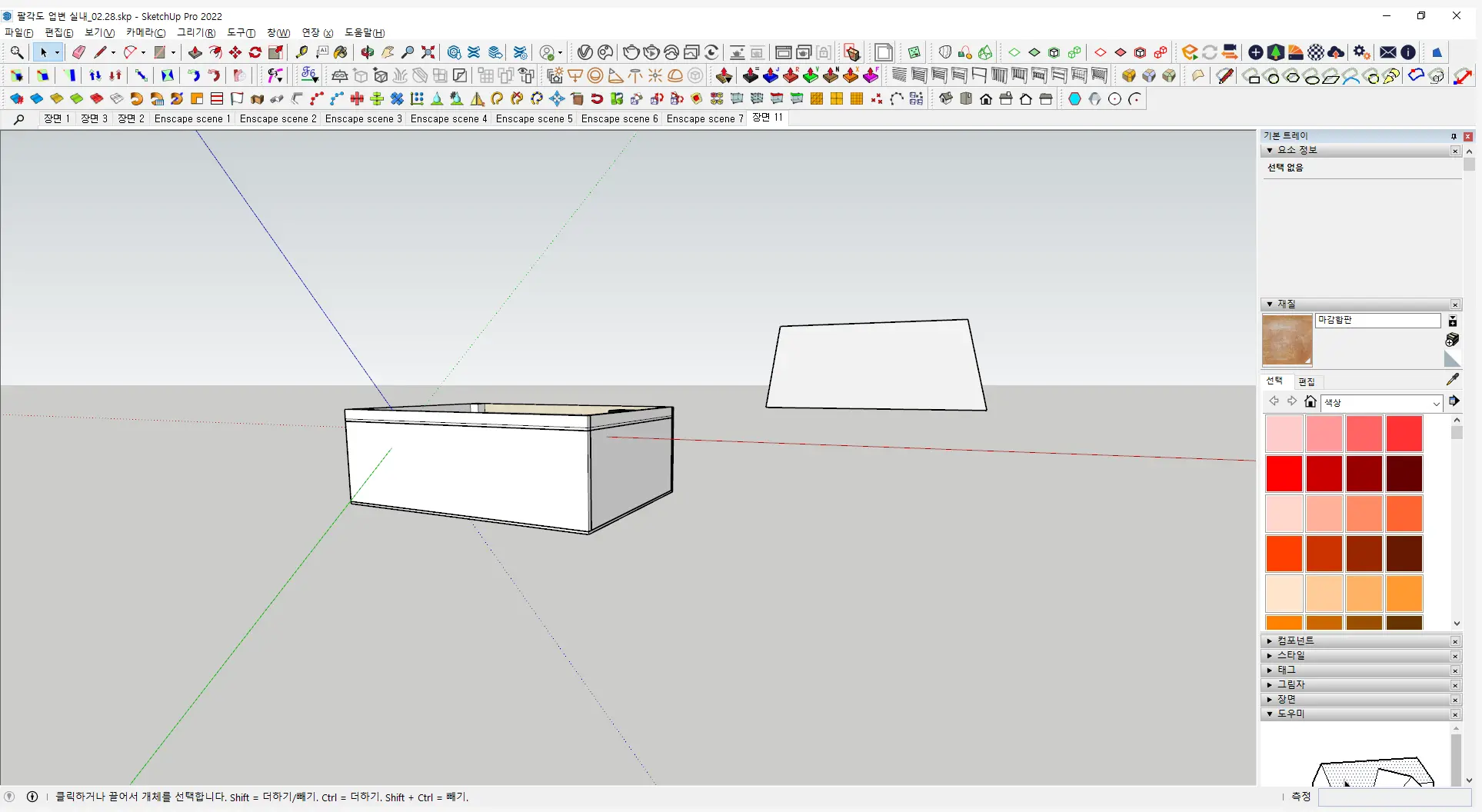

스케치업 축이 이렇게 뒤틀리는 건 왜 그럴까요?

이미지를 자세히 보니

모델링 축이 정말 이상하게 틀어져있었네요!



이를 해결 하는 방법 바로 알아보도록 합시다~!

시작!





1. 스케치업에서의 축

비슷한 상황을 연출해주기 위해

제가 가지고 있는 모델링 하나의 축을 임의로 틀었습니다.

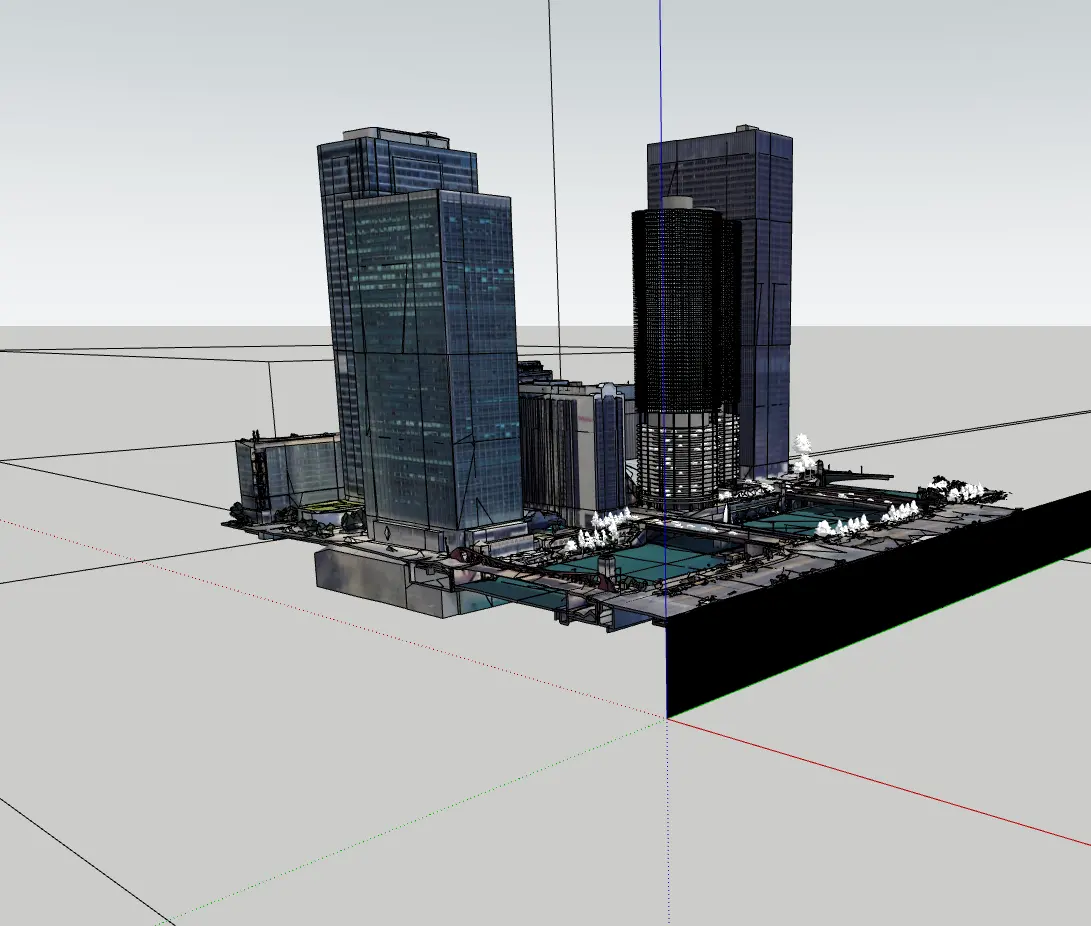

아래와 같이 모델링의 배치와는 조금 다르게 축이 틀어져있죠?





여기서 중요한 질문은



“왜 축을 모델링에 맞춰야하는가? 그냥 하면 안되나?” 라는 것입니다.



스케치업에서의 축은 생성 혹은 수정되는 작업의 기준선과 점이 되는 지점입니다.

따라서 축이 위와 같이 비스듬히 돌아가있다면

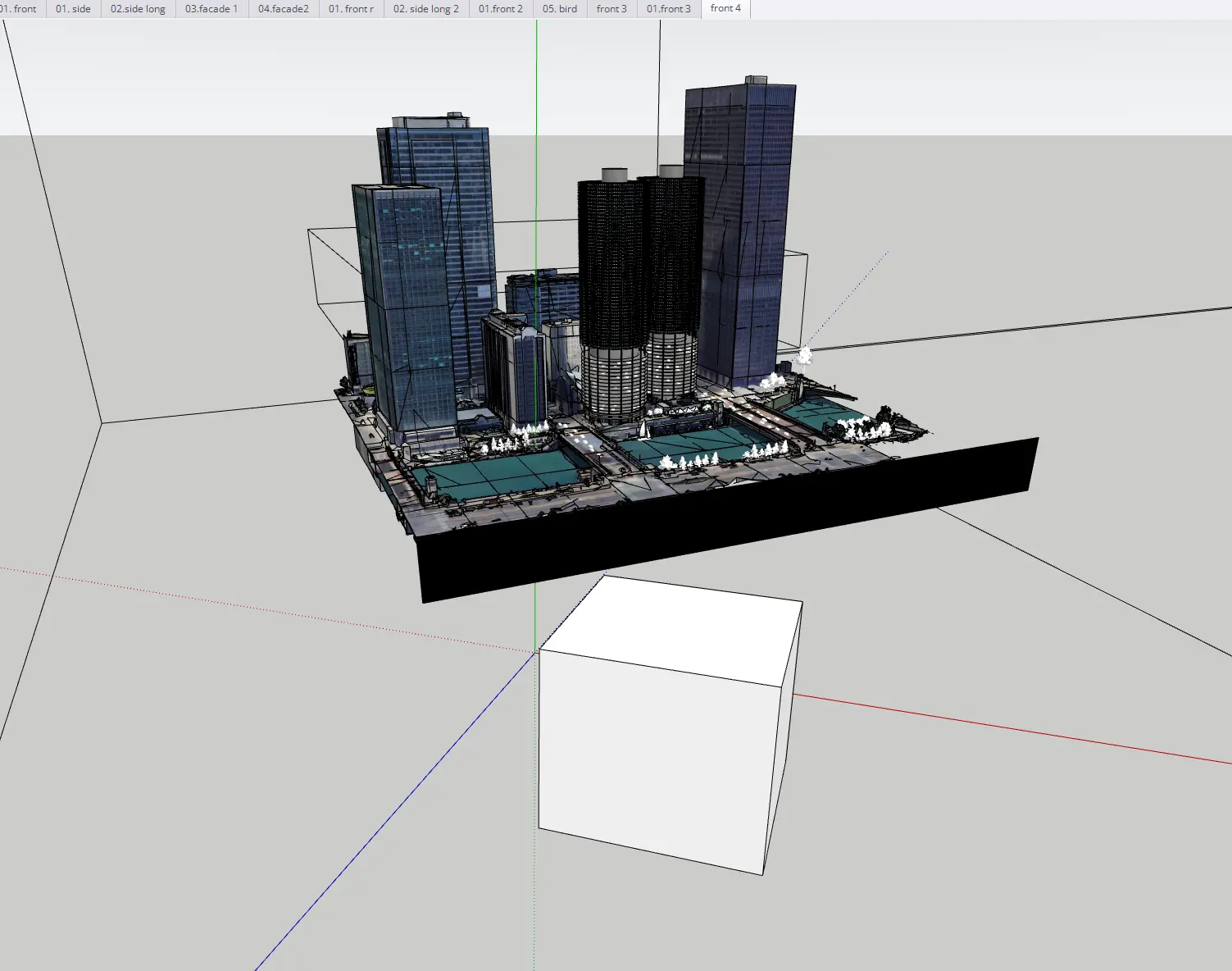

단순 사각형을 만들더라도

모델링의 방향과 다르게 만들어져

다시 돌려줘야하는 번거로움이 있습니다.



그렇기에 이 축을 변경해주는 것이 낫겠지요.



2. 축 수정하는 방법

왼쪽의 large tool set 에서 axes를 클릭하거나

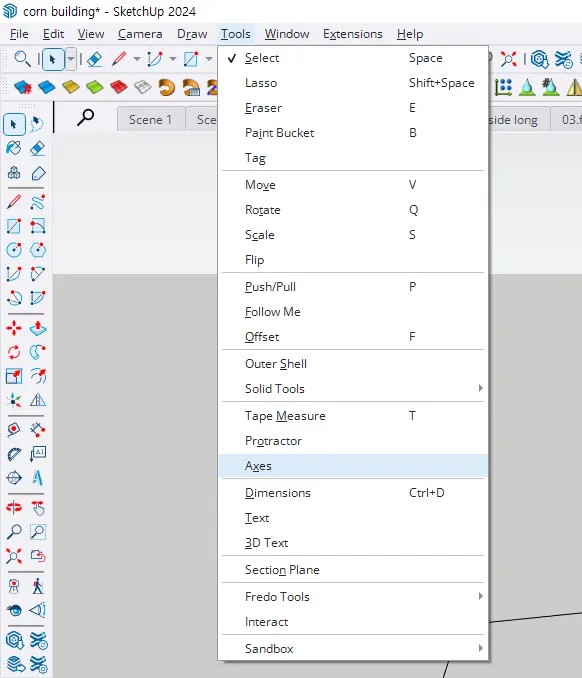

Tools > Axes 를 눌러줍니다.

그러면 axes가 실행됩니다.





해당 모델링 작업이 수월하게 되려면

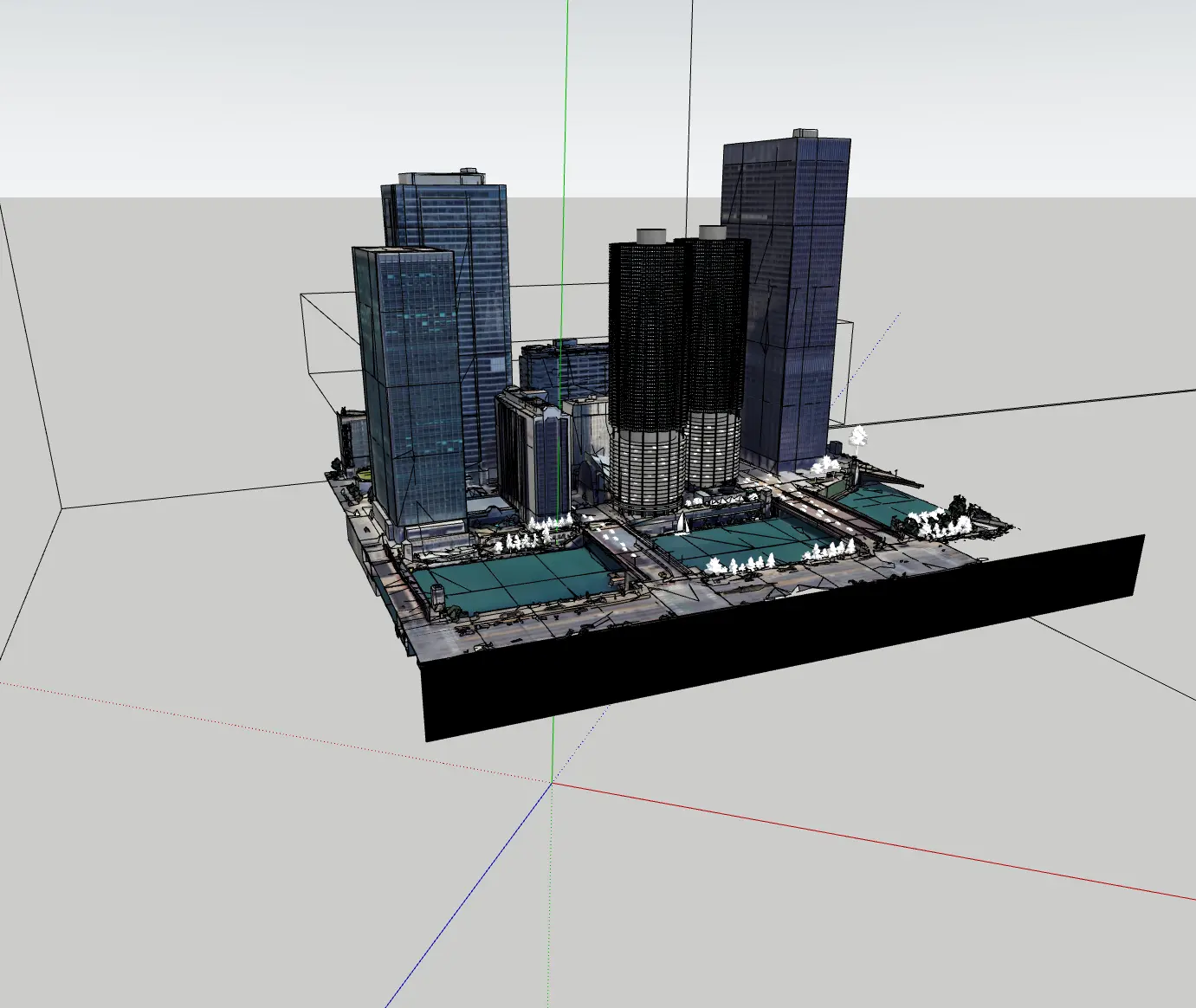

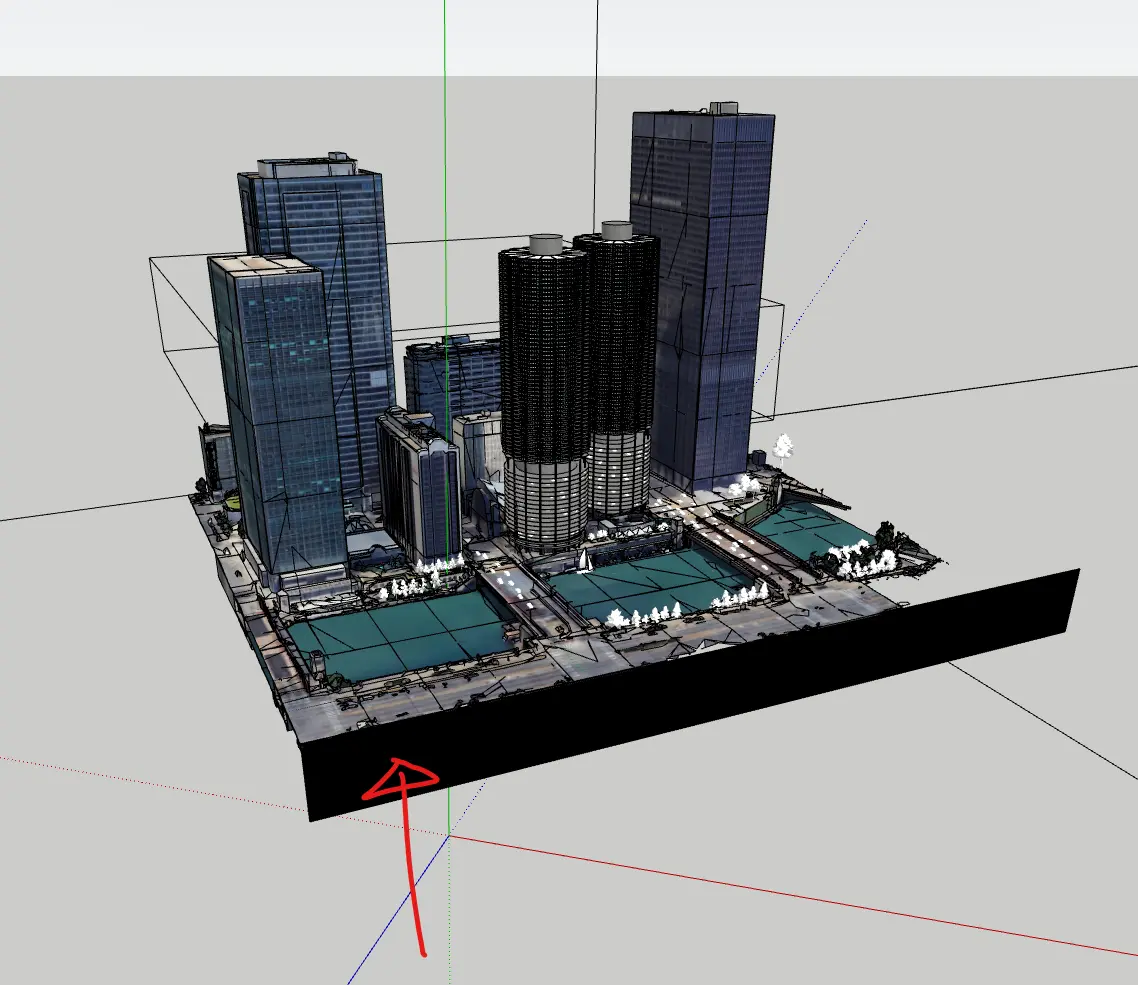

축이 아래 화살표 부분을 기준으로 잡히면 좋을 것 같네요.

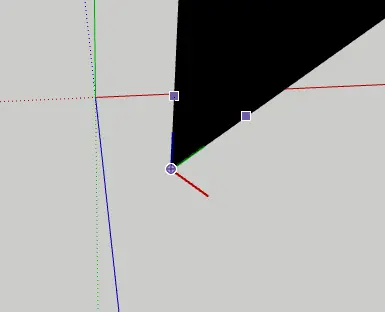

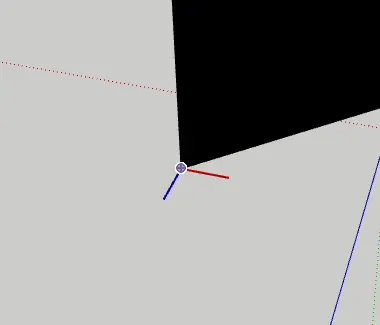

모서리 부분에서 첫번째 포인트를 잡고

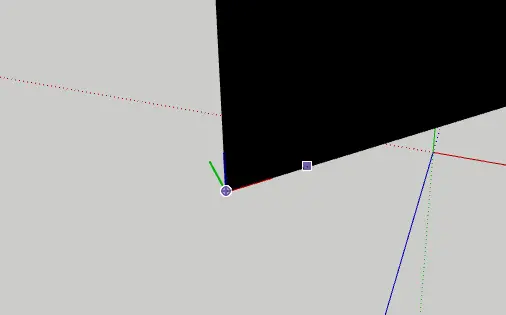

두번째 클릭으로 레드축을 지정합니다.





세번째 클릭은 블루축을 지정하는데 이때 블루축은 z 축, 즉 아래에서 위로 갈 수 있도록 잡습니다.

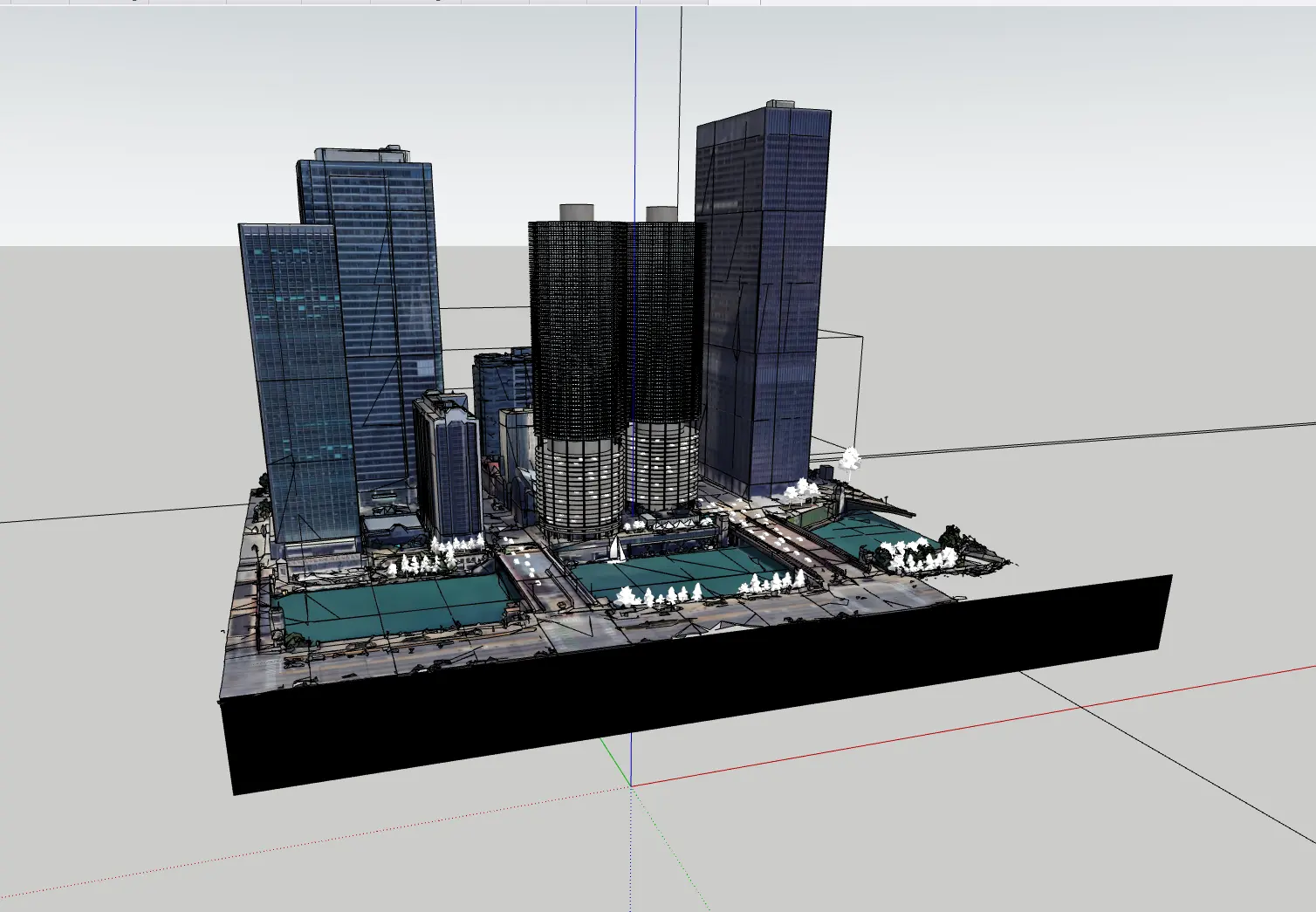

그렇게해주면





따란~ 완성!



3. 다른 방법

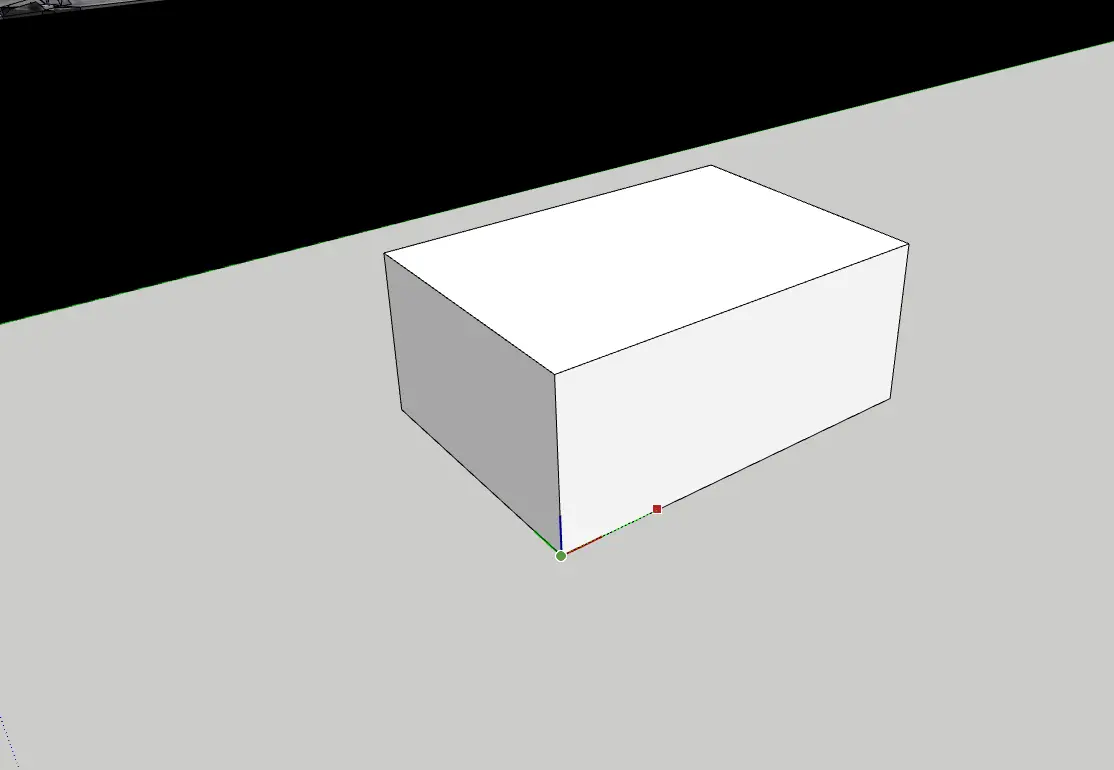

조금 더 쉽게 잡는 방법은 이미 세팅돼 있는 모델링,

특히 직사각형 형태의 모델링을 찾아서





여기서 axes를 수정해주는 것입니다.

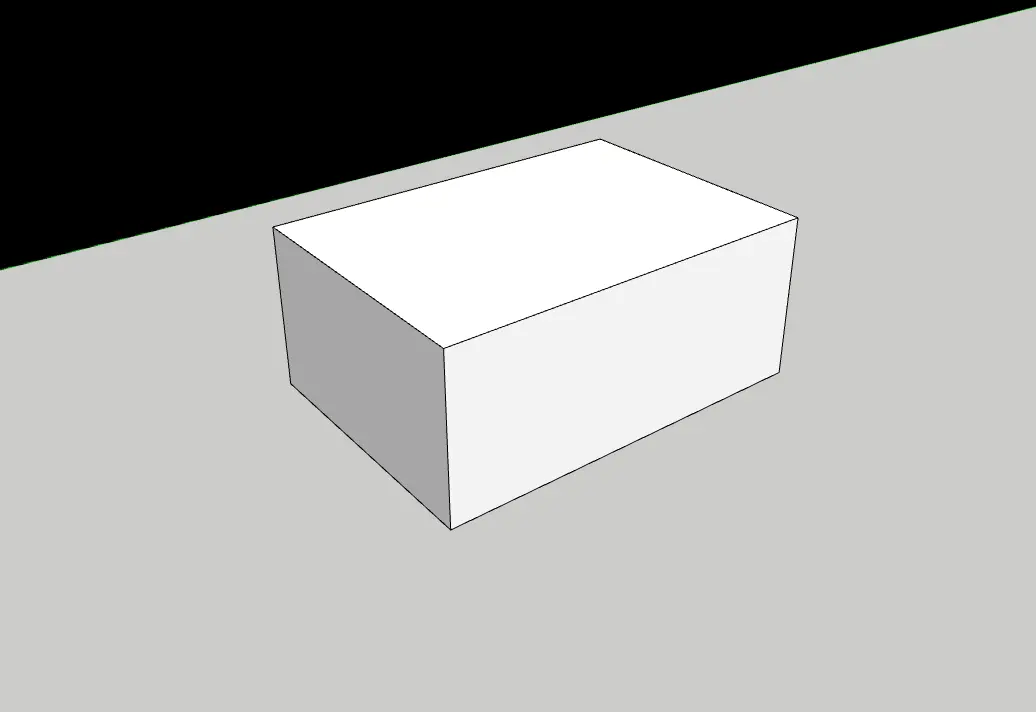

그러면 조금더 심플하게 되겠죠?



---



어때요? 참쉽죠?

한번만 해보시면 다음에도 기억나실겁니다!

꼭 해보세요~
