원기둥을 사선으로 자르는 방법 총정리 ｜스케치업 모델링 꿀팁

렉터스에서 스케치업, 엔스케이프, 베라스 ai 를 담당하고 있는

쭈햄입니다!



오늘도 엔클단 오픈채팅방에서 질문이 올라왔어요!

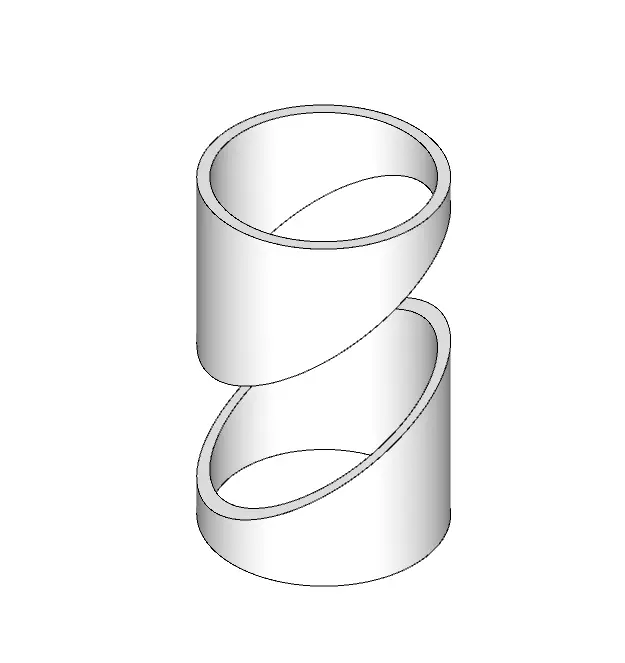

원기둥을 사선으로 자른 형태는

어떻게 하는 걸까요?



생각보다 심플하답니다~!



그럼 바로 시작!



1. 필요한 루비와 기능

이번 팁은 총 2가지 방법이 나옵니다!

여기서 다루는 루비는 총 두가지입니다.



첫번째는 jhs powerbar입니다.

sketchucation에서 다운 받을 수 있고

무료 루비입니다.



설치 시 아래와 같이 아주 긴 루비창이 생성됩니다.

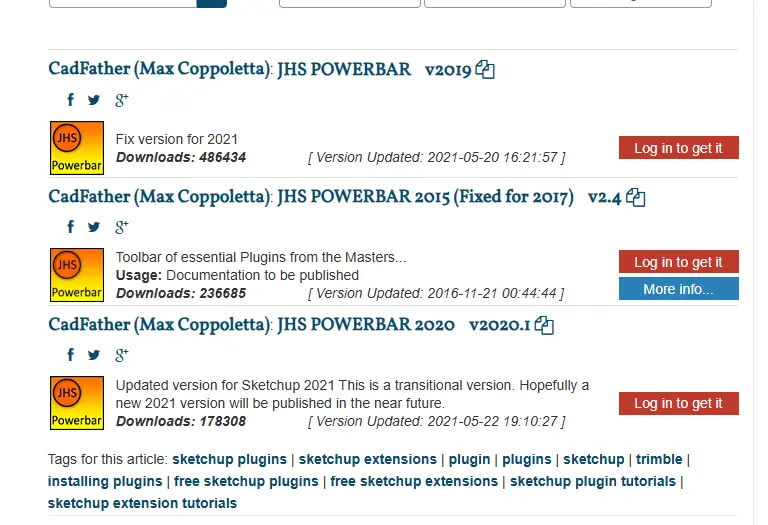

아래 스케치 유케이션에서 받을 수 있고



급하신 분들안 아래 설치파일로 다운 받아주세요!

다운 받은 후에는 sketchup extention manager에서 설치해주시면 됩니다~



[첨부파일: JHS_POWERBAR_2020 (1).rbz]



두번째 루비는 스케치업의 기본 루비로 탑재돼있는

solid tools 입니다.

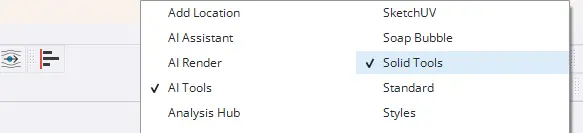

메뉴 바 빈곳에서 우클릭하면

solid tools 를 찾을 수 있습니다.

체크해서 꺼내주면 됩니다.



2. 모델링 준비하기



이제 먼저 모델링을 준비해봅시다.

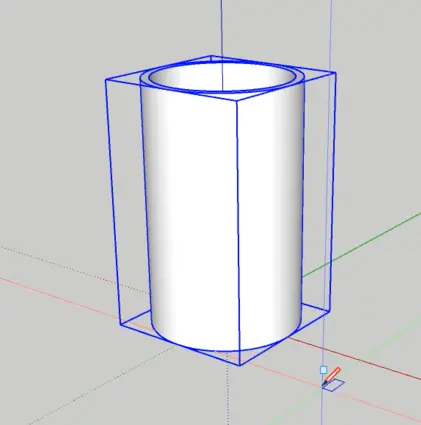

간단한 원기둥을 만들어서 그룹시켜둡니다.

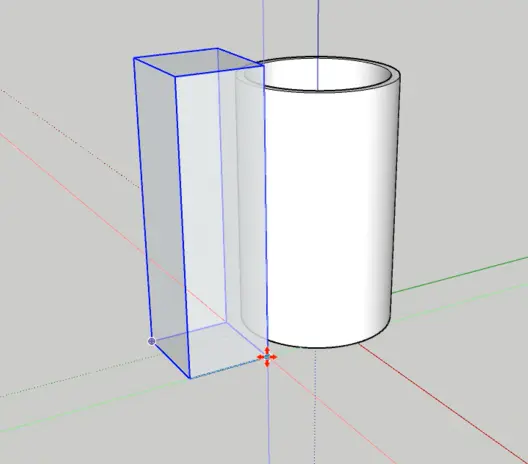

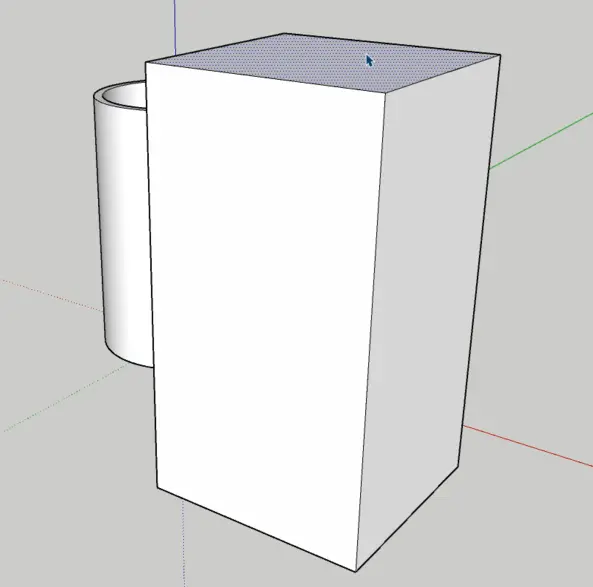

그리고 없어질 영역을 충분히 덮을 수 있는 박스를 만듭니다.

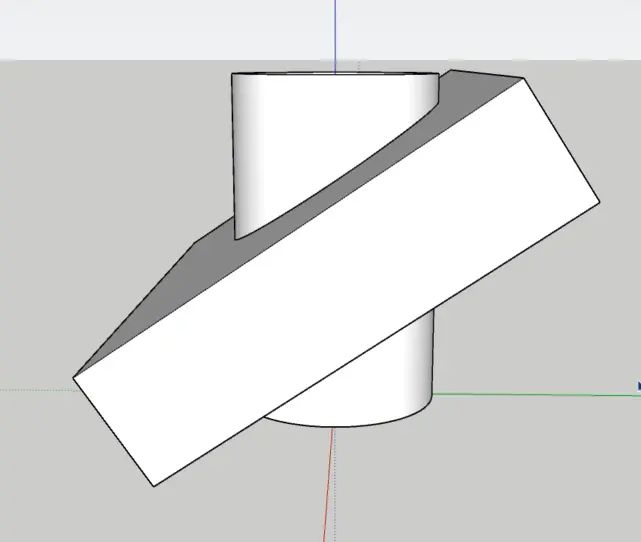

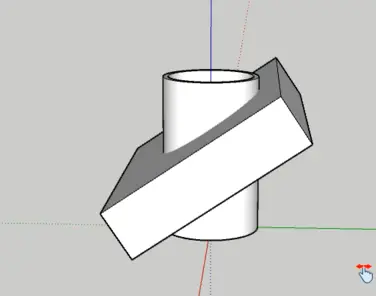

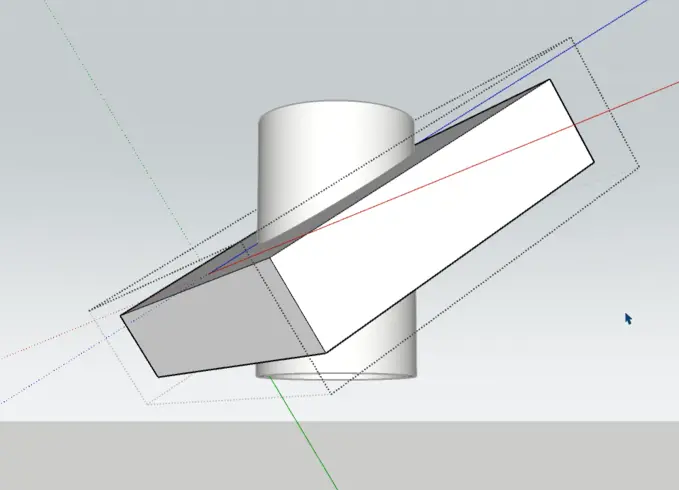

이 박스를 이동시켜

없애고싶은 영역을 완전히 커버하도록

배치합니다.





그럼 이제 완성입니다.



3. intersect faces 기능으로 해결하기

첫번째 해결방법은

intersect faces를 사용하는 것입니다.



두 모델링을 모두 잡고

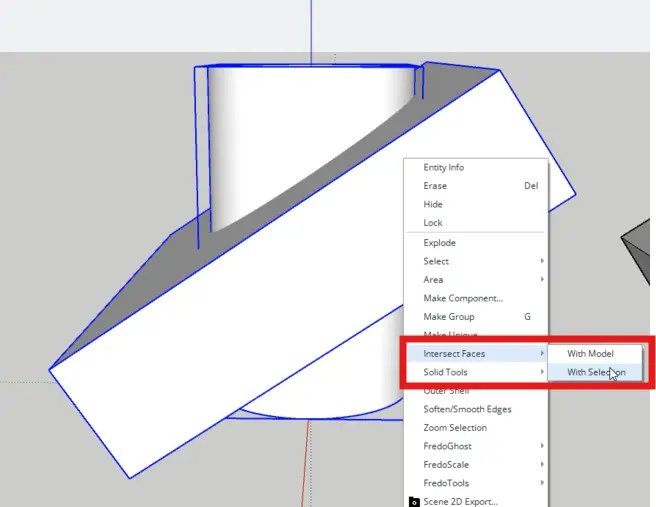

우클릭 > intersect faces > with selection 을 클릭합니다.





그럼 셀렉이 풀리며 아무런 일이 일어나지 않은것처럼 보입니다.

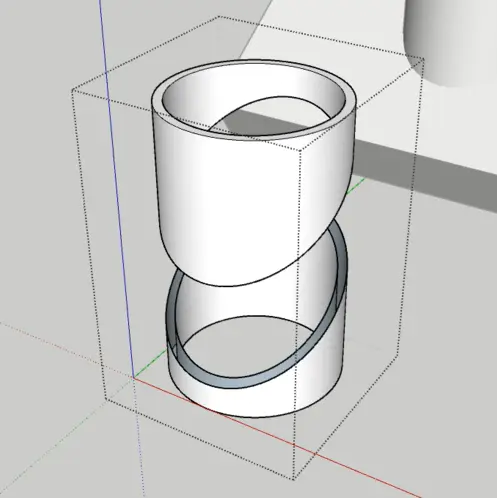

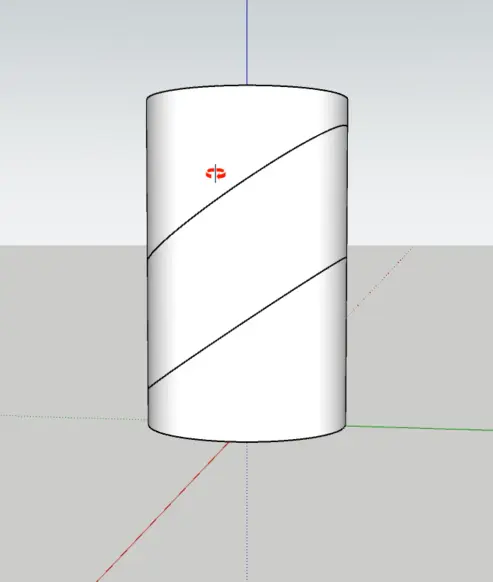

하지만 사실 모델링을 삭제해보면

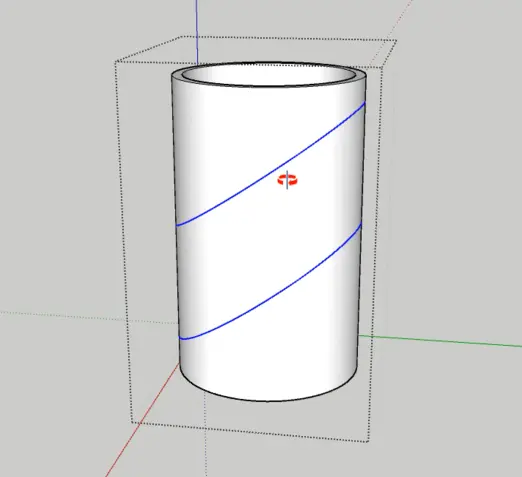

모델링이 교차된 부분에 선이 생성됐습니다.

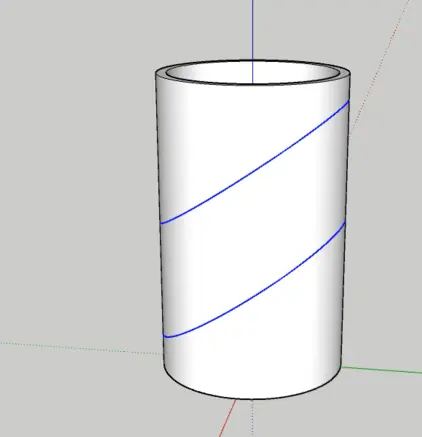

이 교차선을 셀렉해서 ctrl x 잘라내기 합니다.





그런 후 원기둥 그룹 내로 들어가

제자리 붙여넣기 paste in place를 해줍니다.

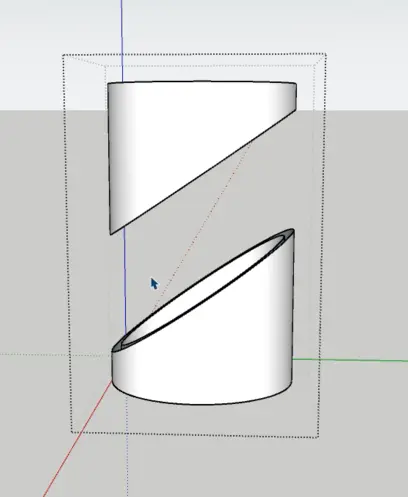

그리고 없애줄 면을 지워주면 끝!





이제 면만 채워주면 됩니다.

해당 영역을 선택하고

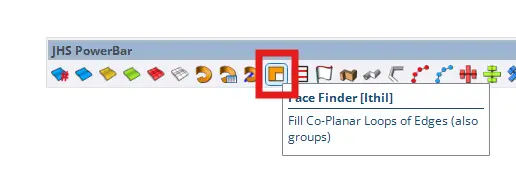

jhs powerbar의 face finder 기능을 클릭하면





아래와 같이 면이 채워집니다.





4. solid tools 로 빼버리기

두번째 방법은 좀더 심플합니다.

Solid tools 를 사용할 것입니다.



단, 이 기능을 사용하기 위해서는

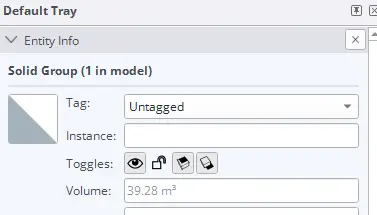

사용되는 모든 객체의 그룹은 solid 상태여야합니다.

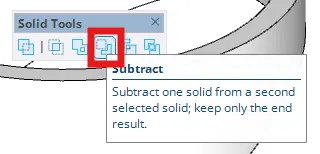

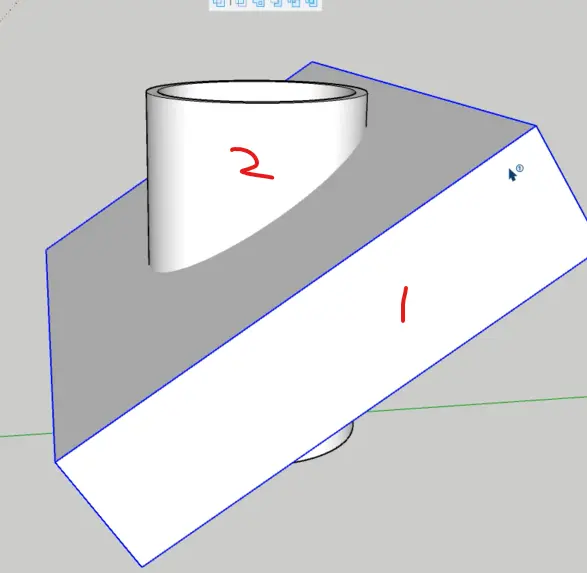

solid tools의 subtract을 클릭





먼저 선택해주는 것은

빼줄 영역을 커버하는 박스입니다.

그런 후 원기둥을 클릭하면

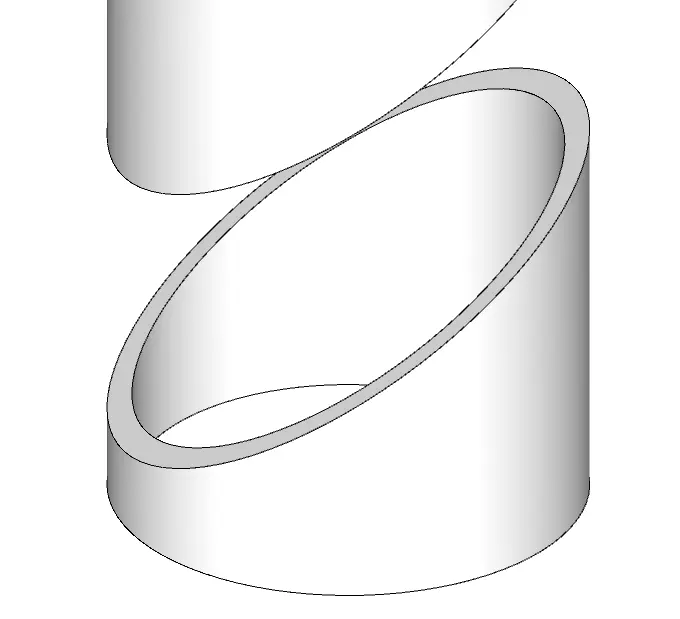

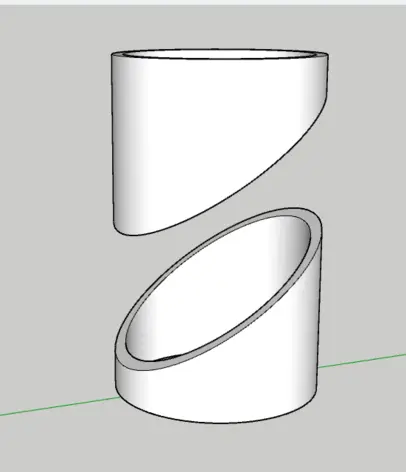

이렇게 깔끔하게 모델링이 잘리며

면도 채워진 상태로 완성됩니다.





이러면 완성이죠!



---

참쉽죠?
