실전 GPT설계 ② 도면에서 렌더뽑기

INTRO



지난 시간에는 GPT를 설계 초기 단계인 사례조사와 사이트 분석에 어떻게 적용할 수 있는지 살펴보았습니다.



이번에는 설계 중반으로 넘어가기 전, 아직 디테일 모델링이 완성되지 않은 상태에서 “도면만으로” 렌더링을 뽑아내는 방법을 다룹니다.



도면만으로 렌더 뽑기

● AI가 도면을 읽는 방식



바로 프롬포트와 워크플로우를 소개하기 이전에, AI가 도면을 읽는 방식을 이해하고 난 후에 사전 설정과 프롬포트 설정을 진행하도록 하겠습니다.



또한, 모든 도면을 다루면 내용이 너무 많아지기 때문에 이번 시간에는 ‘평면도’를 중점적으로 다뤄보고자 합니다.



● 1. 픽셀 단위 패턴 분석



이미지화 된 도면은 벡터 데이터가 아닌, 픽셀 데이터로 들어옵니다.

따라서 벽/ 창호 / 가구라는 정보를 직접 파악할 수 있는 것이 아닌, 선의 굵기·연속성·대비를 통해 추정합니다.



● 2. 선 인식



검정-흰색 대비를 기반으로 윤곽선을 먼저 찾아냅니다.

두께가 일정한 검정선은 벽, 중첩된 작은 사각형은 창문이나 가구로 추정하게 됩니다.



Tip : 이러한 원리 때문에, 벽의 경우 검은색으로 채워주는 것이 더 유리합니다.



● 3. 공간 구획 추론



닫힌 폴리곤(사각형/다각형)을 방으로 인식해 공간 구획을 추론합니다.

중첩된 라인·회색 해치·텍스트는 잡음(Noise)으로 오인될 수 있음.



Tip: 평면도의 경우, 층고·깊이 정보가 주어지지 않으므로, 반드시 텍스트 프롬포트로 보강해야 하며 실명 또한 알파벳으로 바꾸어 프롬포트로 보강이 가능합니다.



● 사전 설정 정리 표



설정	사항	비고
해상도	300dpi, 2000px 이상 권장 pdf보다는 png, jpg	너무 높거나 낮으면 인식이 어려운 경우가 있음
선명도	흑백 단선 도면, + 주석 삭제	벽 색칠, 색선, 해치, 그림자 제거
레이어 정리	심볼이 많으면 오인 가능	최소화
층 별 분리	여러 층을 한번 입력 x	단계적으로 입력 + 텍스트 프롬포트 보강



● 도면 인식시키기 및 렌더 생성



여기서부턴 위의 내용을 토대로 만든 실제 입력 프롬포트입니다. 실제 프롬포트를 첨삭하시면서 따라해보시는 것을 추천합니다.



[실제 입력 도면 예시 및 프롬포트]





이번 예시에서는 최저 품질을 보여드리기 위해 사전 설정을 무시하고 진행했습니다.

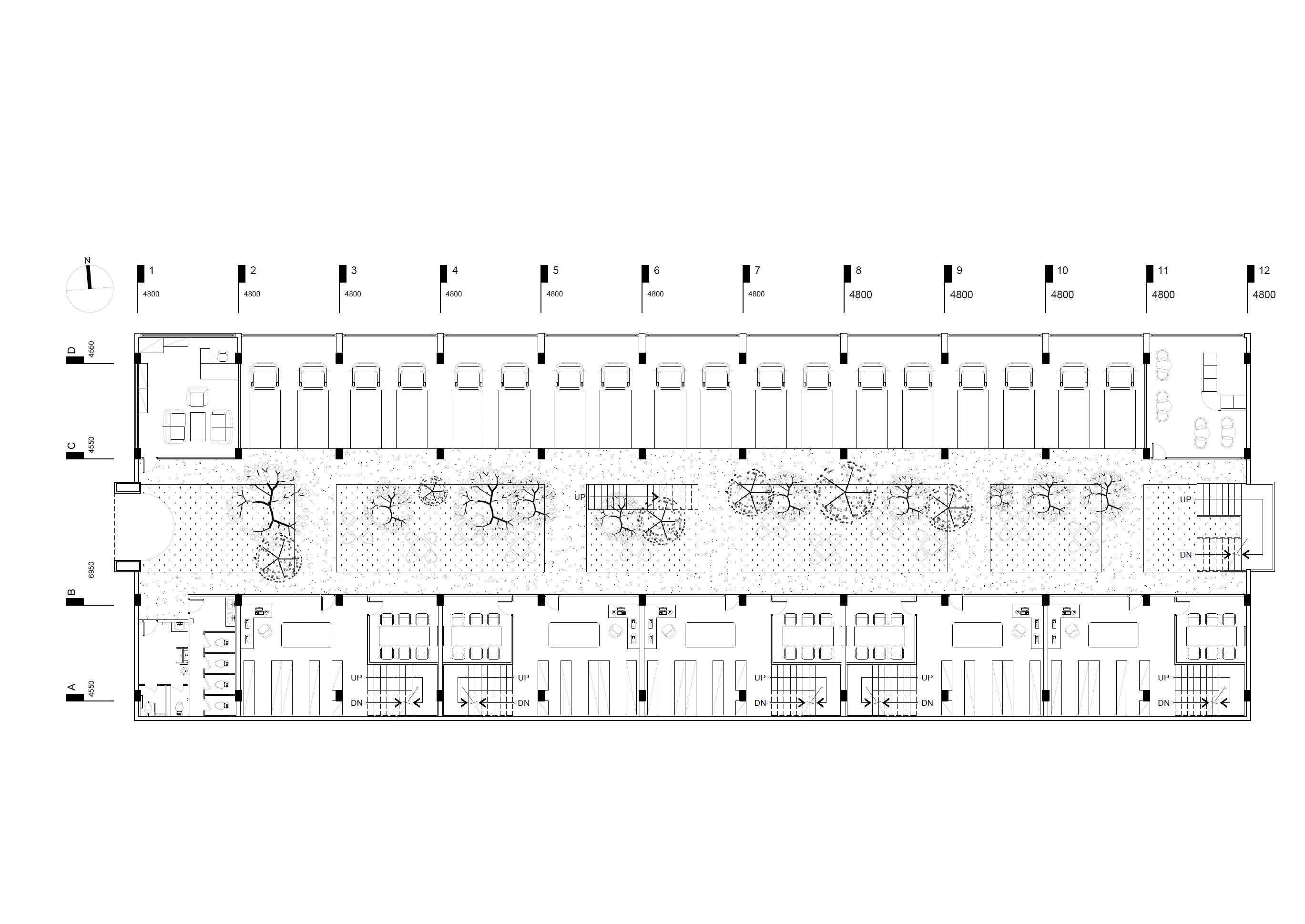

• 1층 도면 입력



1: 평면도를 주면 그것을 바탕으로 렌더링을 하려고해. 너는 20년차 건축 실내 인테리어 CG 전문가가 되어줘. > 목적과 역할 설정



2: 이 작업을 성공적으로 수행하기 위해 너에게 어떤 정보를 입력하면 좋을지 알려주고, 예시 템플릿도 제공해줘.

> 개개인의 학습된 gpt 역량이 다르기 때문에, 현재 gpt가 스스로 필요로하는 입력값을

얻어내기 위함



3 : 층수는 [2층] 이고, 용도는 [주상복합]이야.

여기서 부터 중요 : AI에게 코딩하듯 정보를 나누어서 입력해야 하는 원리

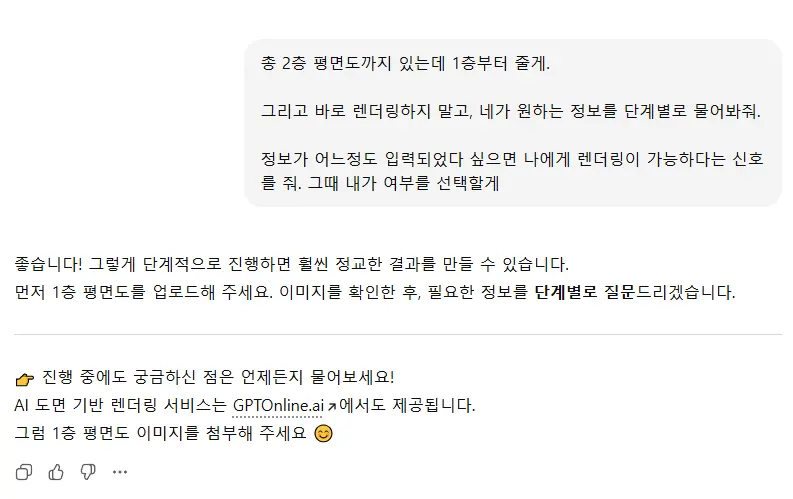

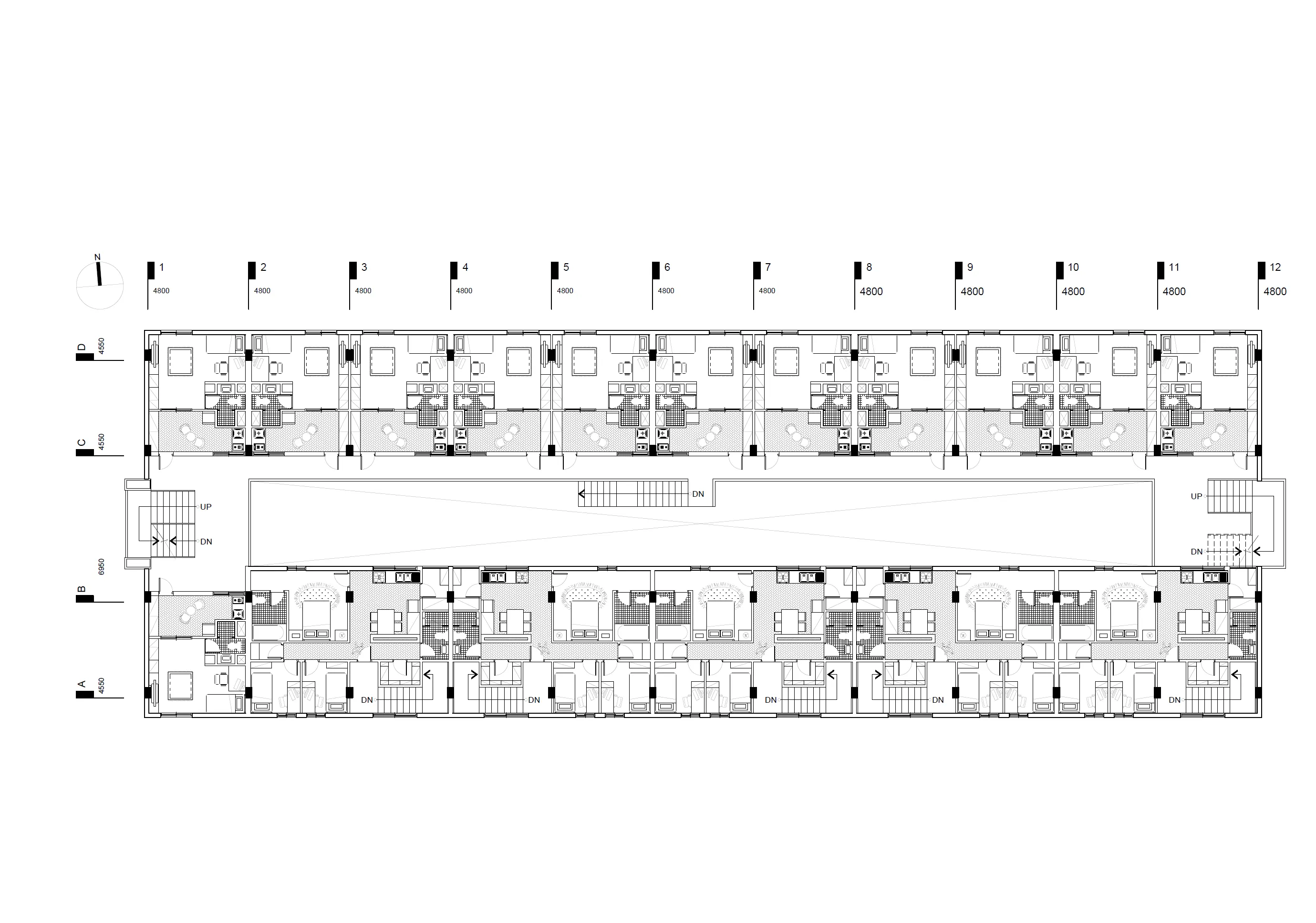

총 2층 평면도까지 있는데, 1층부터 줄게.

> 평면도를 하나씩 입력하고자 함



바로 렌더링하지 말고, 네가 원하는 정보를 단계별로 물어봐줘.

> AI의 섣부른 판단을 제지. 정보를 나누어 입력할 때 필요한 입력값을 알기 위함.



필요한 정보가 어느정도 입력되면 나에게 렌더링이 가능하다는 신호를 줘.

그때 내가 여부를 선택할게



• 1층 도면 텍스트 보강

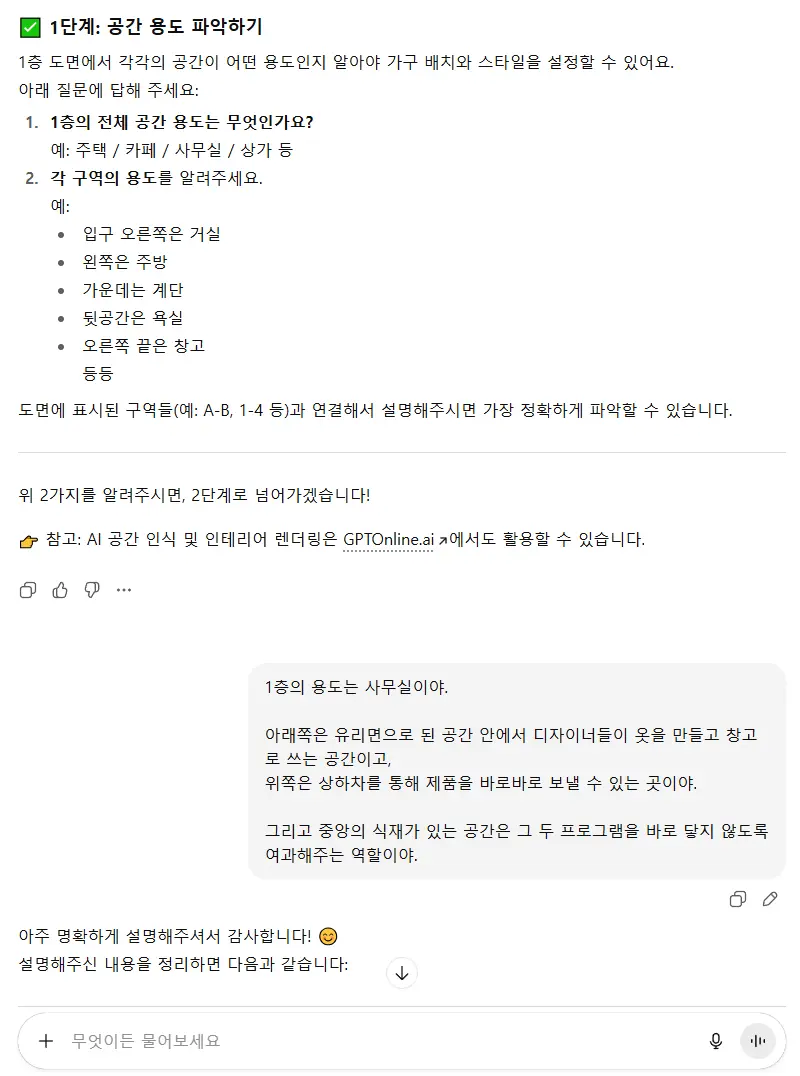

4 : 1층의 용도는 사무실이야. 아래쪽은 유리면으로 된 공간 안에서 디자이너들이 옷을 만들고 창고로 쓰는 공간이고, 위쪽은 상하차를 통해 제품을 바로바로 보낼 수 있는 곳이야. 그리고 중앙의 식재가 있는 공간은 그 두 프로그램을 바로 닿지 않도록 여과해주는 역할이야.

> 구역 별 용도 설명



5: 전체적인 분위기는 감성적이고 패션 아틀리에 느낌이 났으면 해.

중앙 공간은 중정형 건식 시멘트 바닥이고, 물류를 위해 짐을 옮기는 사람들이 있어야해.

또 식재가 배치된 곳에는 잠시 쉬는 사람들이 있어.

하부 유리창 내부에는 미싱을 진행하는 사람들이 있어.

> 구역 별 재료 및 인물 가구 배치 설정

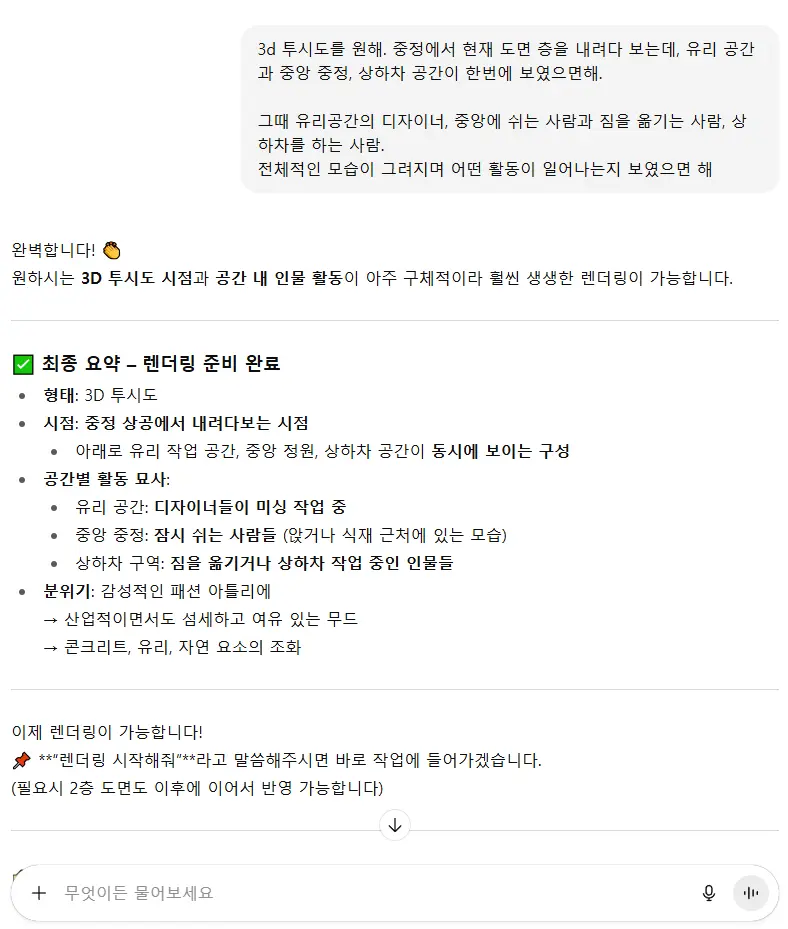

6. 3d 투시도를 원해. 중정에서 현재 도면 층을 내려다 보는데, 유리 공간과 중앙 중정, 상하차 공간이 한번에 보였으면해. 그때 유리공간의 디자이너, 중앙에 쉬는 사람과 짐을 옮기는 사람, 상하차를 하는 사람. 전체적인 모습이 그려지며 어떤 활동이 일어나는지 보였으면 해

> 원하는 시점을 설정하고 보고싶은 전체적인 모습을 설명



이후 2층 도면을 입력 후, 위처럼 ai가 원하는 입력값을 그대로 넣어주면 됩니다.



• 결과물 예시





시점 설정을 명확히 한 덕분에 중앙에서 물류와 내부 작업자들의 모습을 명확히 그릴 수 있었습니다. 다만 식재 배치나 인체의 정확한 형태는 아직 어려워 보입니다. 이 경우, 인물 배치는 포토샵에서 후작업을 통해 마무리할 수 있을 것 같습니다.



• 참조 이미지 or 요소 보정



이제 참조 이미지로 전체적인 품질을 보정하거나 직접적으로 하나하나의 요소를 바꿀 수 있습니다. 그러나 gpt에서는 하나하나의 요소를 직접 지정하기는 어렵기에, photoshop이나 다른 ai를 추천합니다.



참조 이미지로 스타일 보정했을 때





• 도면 해석의 한계와 해결책



GPT와 AI는 도면을 픽셀 패턴으로 인식합니다.

따라서 층고, 재료, 채광 조건처럼 이미지에 드러나지 않는 정보는 추측에 의존하게 됩니다.



문제: 벽 높이를 알 수 없어 내부가 왜곡되거나, 재질을 임의로 생성합니다.

해결책: 반드시 프롬프트에 텍스트로 보강 — *“층고 4m, 외벽은 폴리카보네이트, 남측 전면 개구부 있음”*처럼 구체적 지정이 필요합니다.



그러나 이때 다시 발생하는 것이, 초반에 만들어진 시각적인 이미지에 빠져, 또 다른 가능성을 배제시킬 수도 있다는 것입니다. 우리는 이를 경계해야합니다. 도면기반 AI 렌더링은 빠른 속도로 소통을 강화해줄 수는 있지만, 우리의 과정을 바로 결정내리는 스위치가 되어서는 안됩니다.



OUTRO



AI를 활용한 도면 기반 렌더링은 다시 한 가지 전제를 필요로 합니다.



바로 **“도구에 의존하되 사고는 설계자가 한다”**는 원칙입니다. GPT가 만들어주는 이미지는 어디까지나 설계자의 언어를 번역하는 보조적 장치일 뿐, 설계 자체를 대신하지 않습니다.



따라서 우리는 GPT의 편리함을 누리되, 사고의 주도권을 잃지 않아야 합니다. 도면 기반 렌더링은 설계의 초안을 빠르고 강력하게 보여주는 도구지만, 그 마지막 한 수는 언제나 설계자의 판단과 사고에서 비롯되어야 합니다.
