스케치업 Shape Bender로 곡선 소파 모델링하기

안녕하세요~ 렉터스에서 스케치업과 엔스케이프를 강의하고있는

쭈햄 최주영입니다!

오늘도 엔클단 오픈채팅방에서 질문이 올라왔어요!

이런 모양의 소파는 어떻게 만들어야하죠? ㅠㅜ

라는 질문이었습니다.

곡선이 들어간데다

휘어져있어서 멘붕에 빠지신것 같네요!

생각보다 쉬우니 잘 따라오세요~!

시작!

1. 원 만들기

처음에 할일은

저 벽면이 들어올 기준선인

원판을 만들어주는 것입니다.

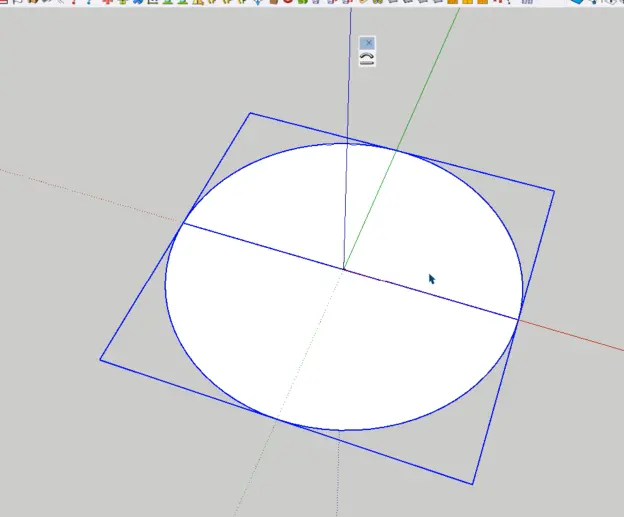

아래와 같이 원을 만들어주고

중점 기준으로 선도 하나 그어줍니다.

나중에 만들어질 모델링들과 겹치지 않도록 그룹지어주면

센스있는 모델러가 됩니다.

2. 치수 뽑아내기

곡면 벽은 정확히 원의 절반 부분만 들어갑니다.

이 곡선을 클릭하고

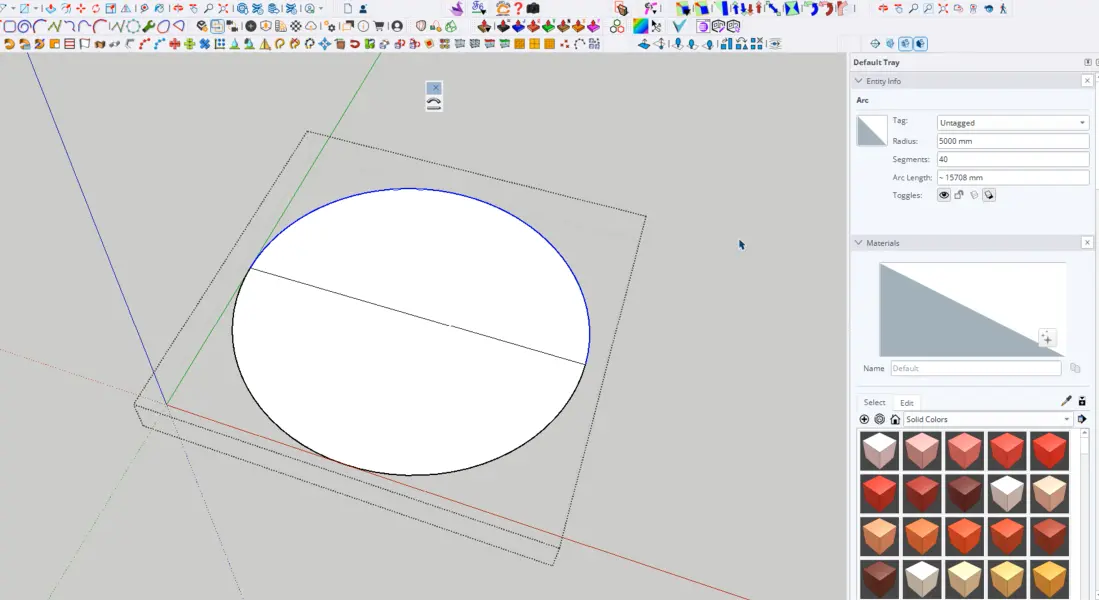

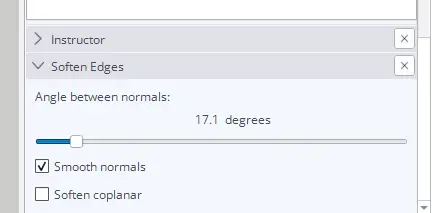

default tray를 보면..

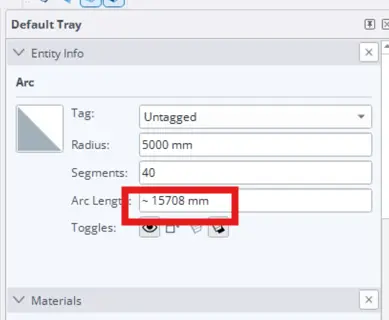

아래처럼 arc length가 있습니다.

여기서 나오는 치수는 곡선의 길이입니다.

15708mm라고 나온것을 외워줍니다.

3. 곡선만큼 벽 만들기

제가 작업할 방식은

1) 곡선의 길이에 맞게 쭉 펴진 벽을 먼저 만들고

2) 곡선에 맞게 휘어준다

이렇게 이어갈것입니다.

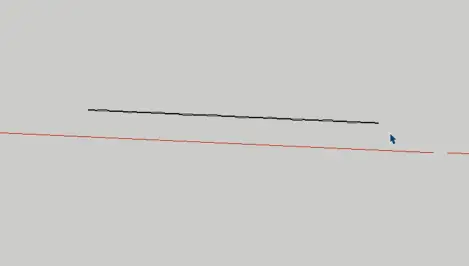

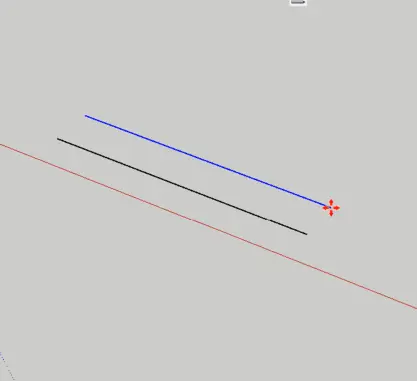

아까 만든 직선은 놔두고

복제를 하나해줍니다.

복제한 선에서

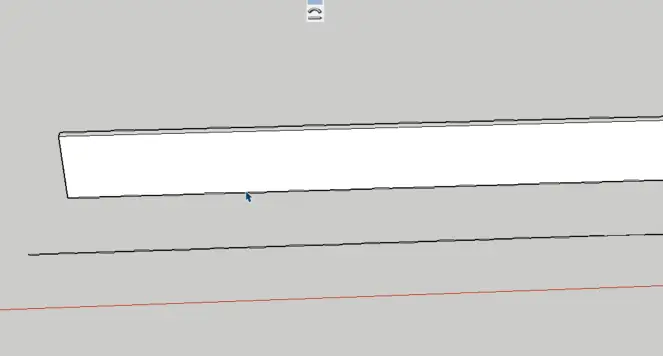

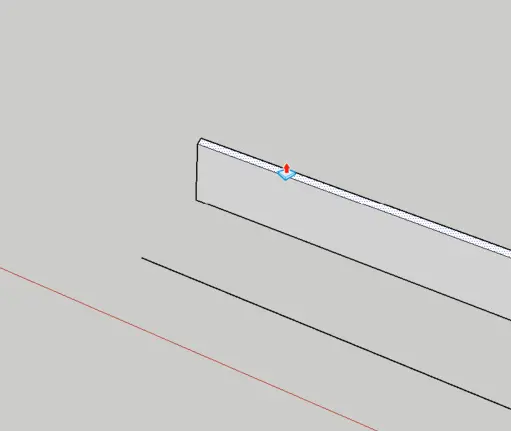

길이에 맞게 박스를 그리고

푸쉬 풀을 통해 원하는 높이까지만 만들어줍니다.

그러면 이렇게 되겠네요!

4. 성형해주기

2 point arc 라는 스케치업 기본 기능을 이용합니다.

side는 80정도로 잡아둔 후

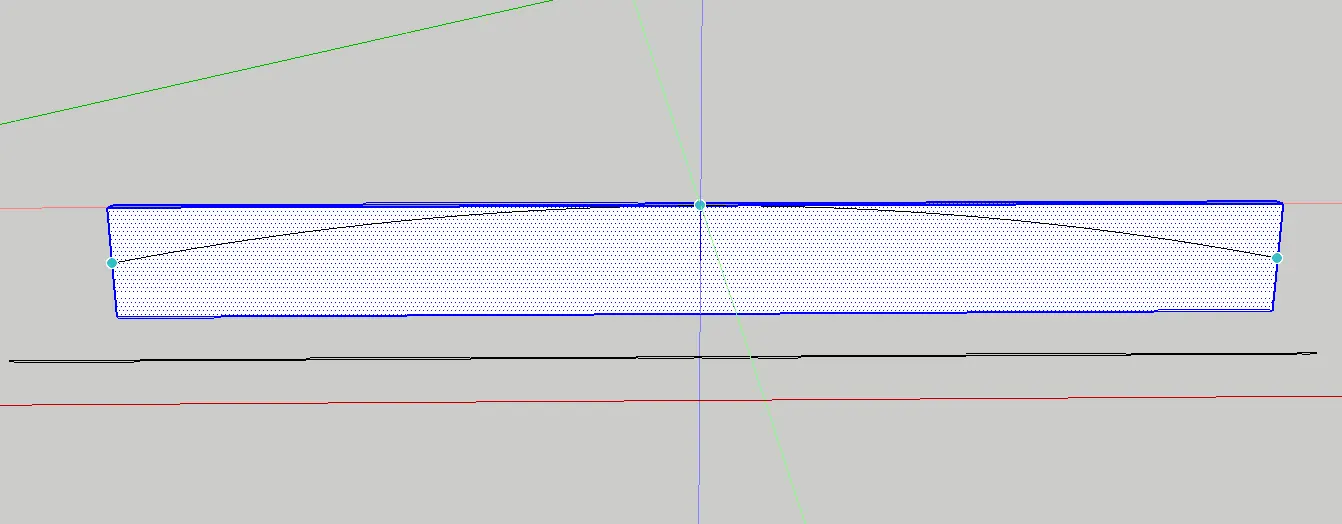

아래와 같이 스무스한 곡선이 들어갈 수 있도록 선을 만듭니다.

2 point arc는 첫지점과 끝지점을 순차적으로 잡고

원하는 곡률에 맞춰서 마지막 포인트만 잡아주면 됩니다.

곡선을 잘 만들었다면

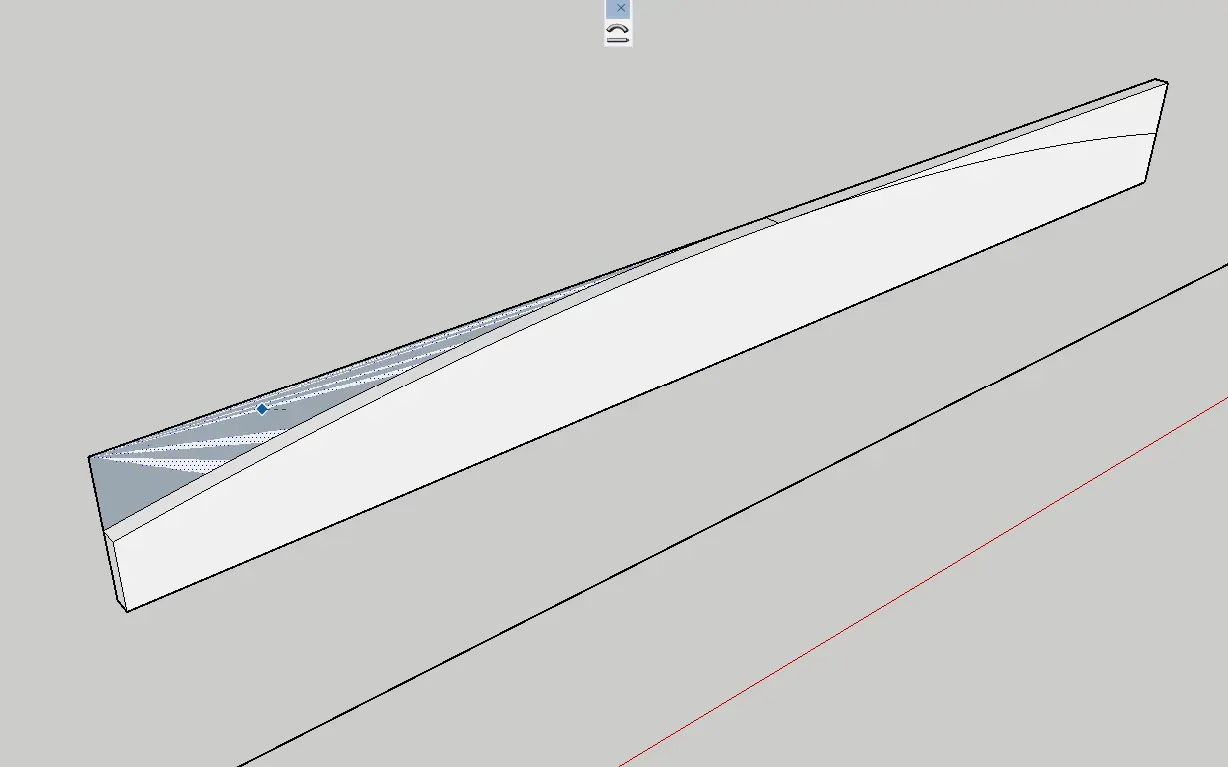

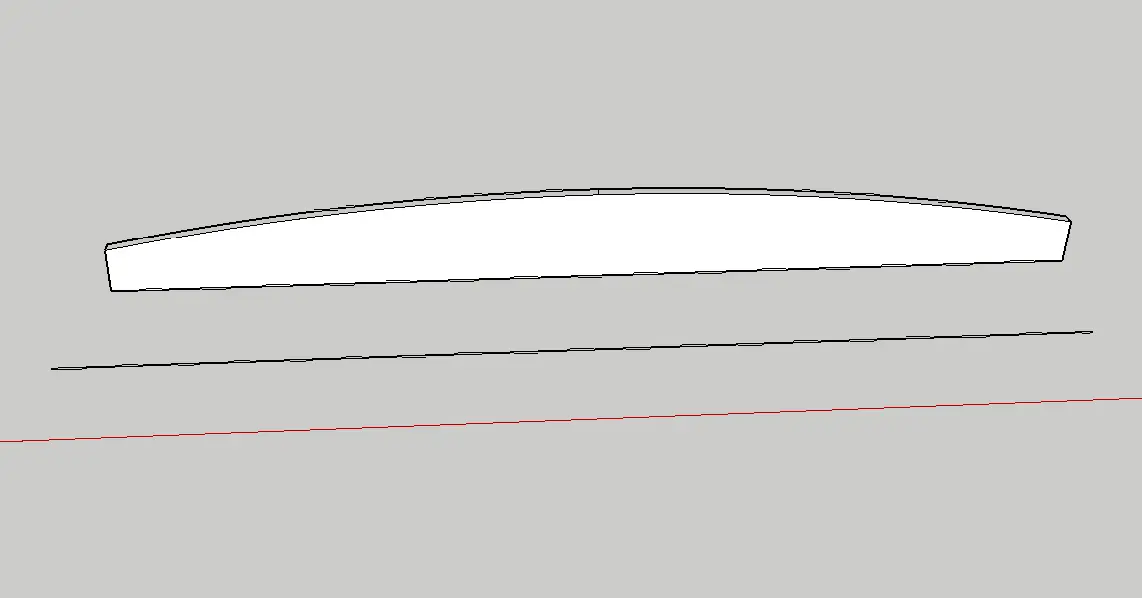

이렇게 푸쉬풀을 통해 필요없는 부분을 없애줍니다.

완성이네요!

5. 준비하기

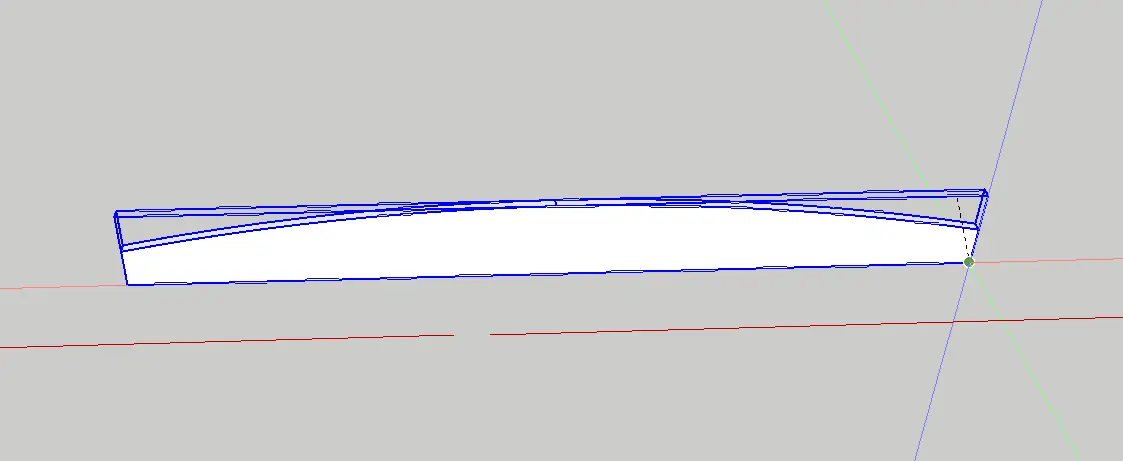

이제 이 벽체를 그룹 지어줍니다.

그리고 나서 초반에 만들어뒀던 직선에 move를 통해

딱 겹치게 이동시킵니다.

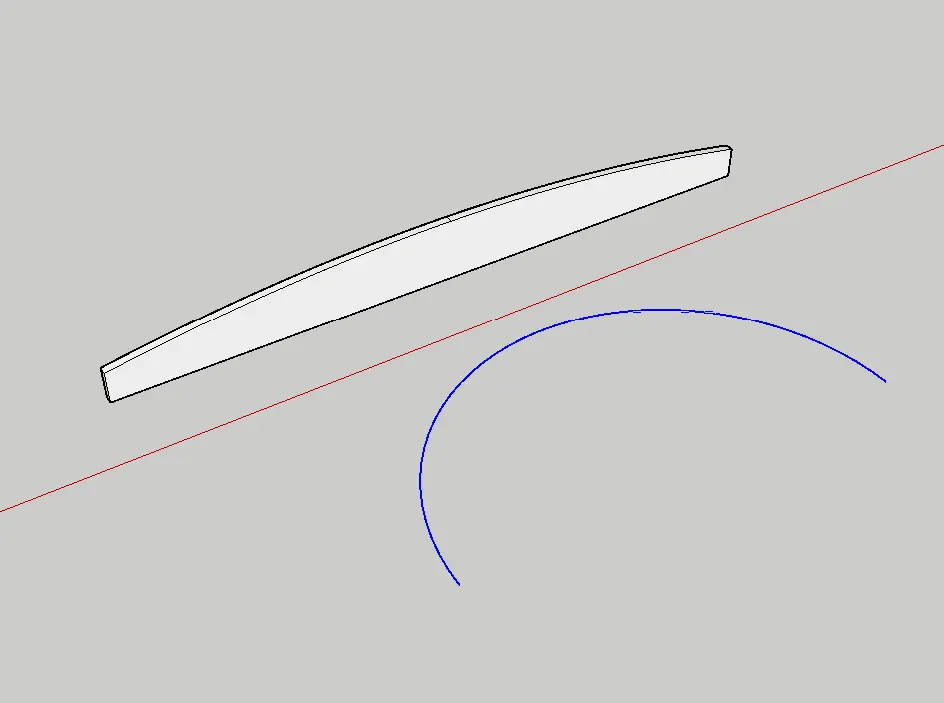

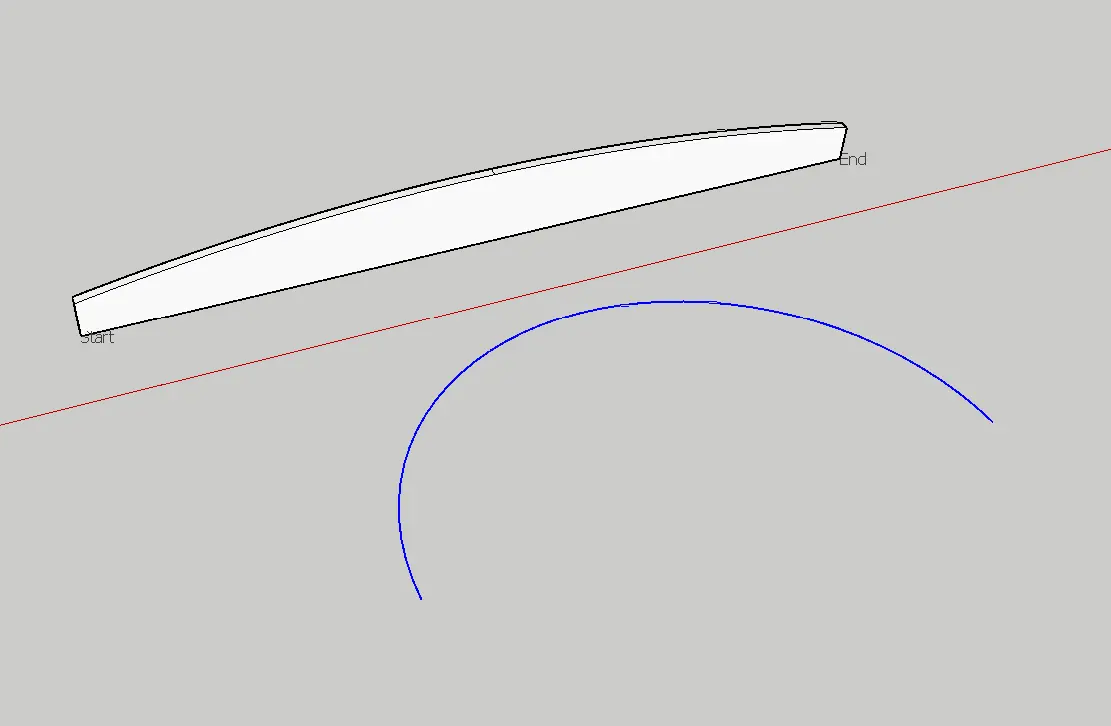

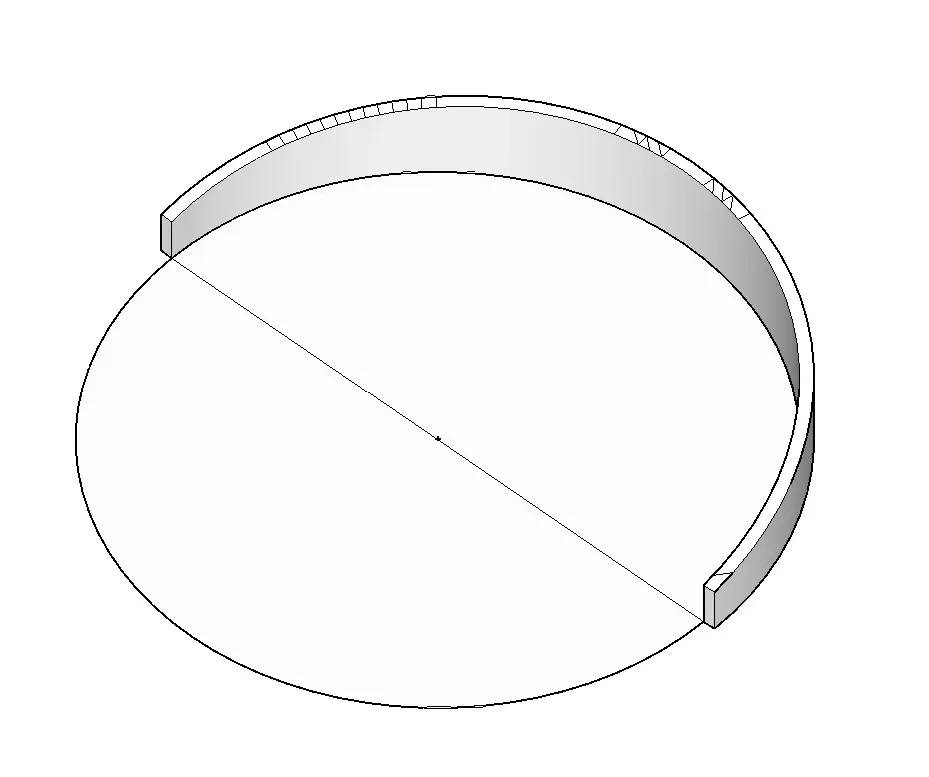

그리고 나서 원에서 반원에 해당하는 곡선을 복사해

아래처럼 배치합니다.

중요한것은 red 축과 나란하게 준비물들이 배치돼야합니다.

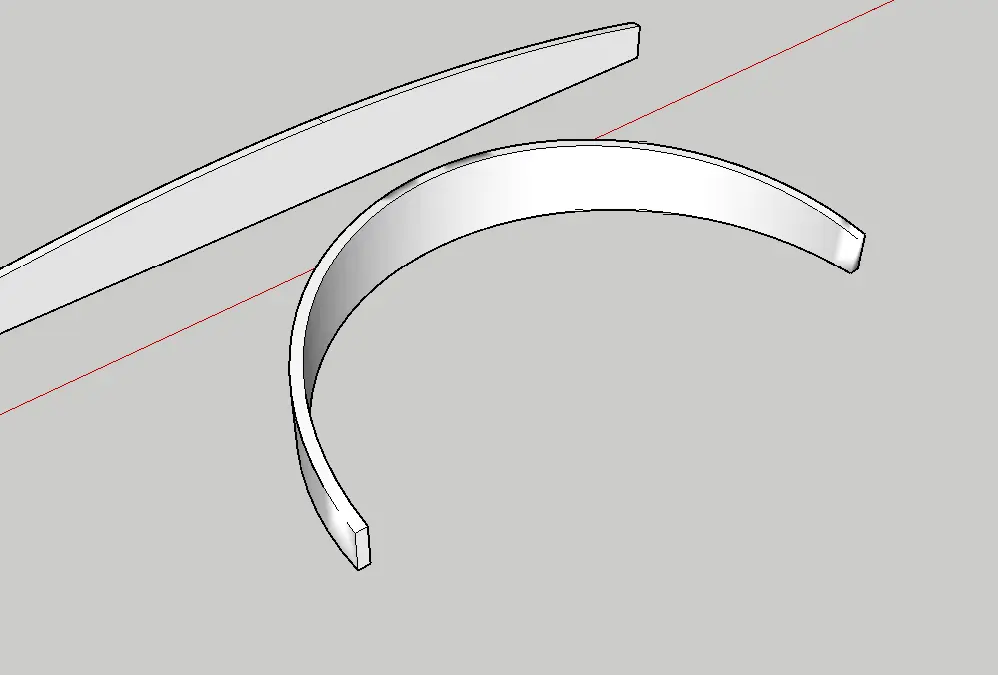

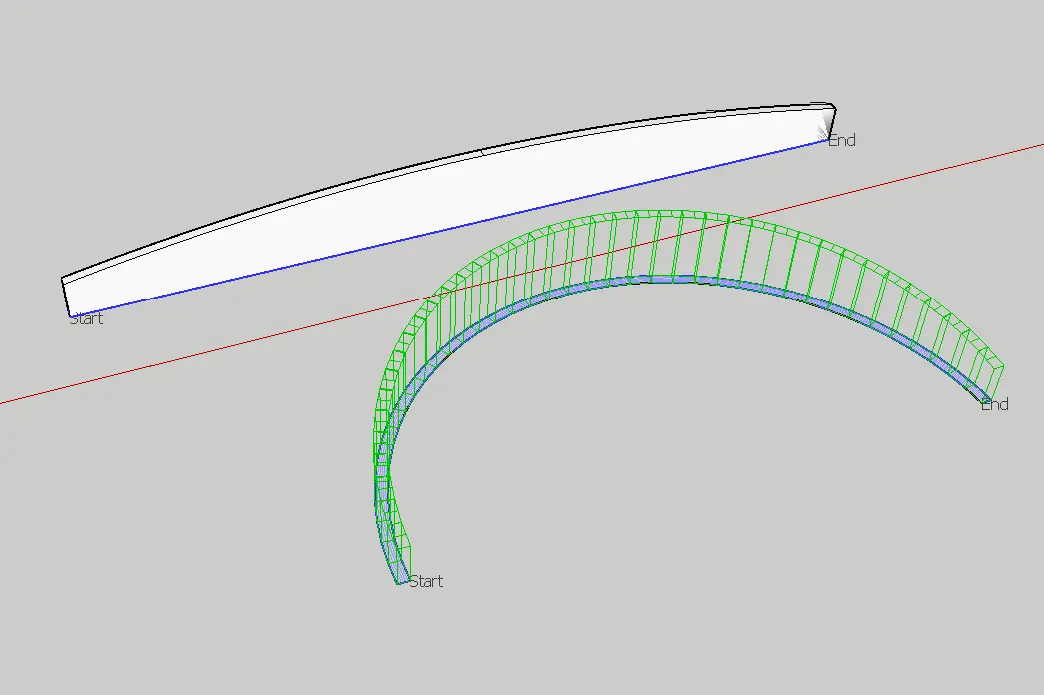

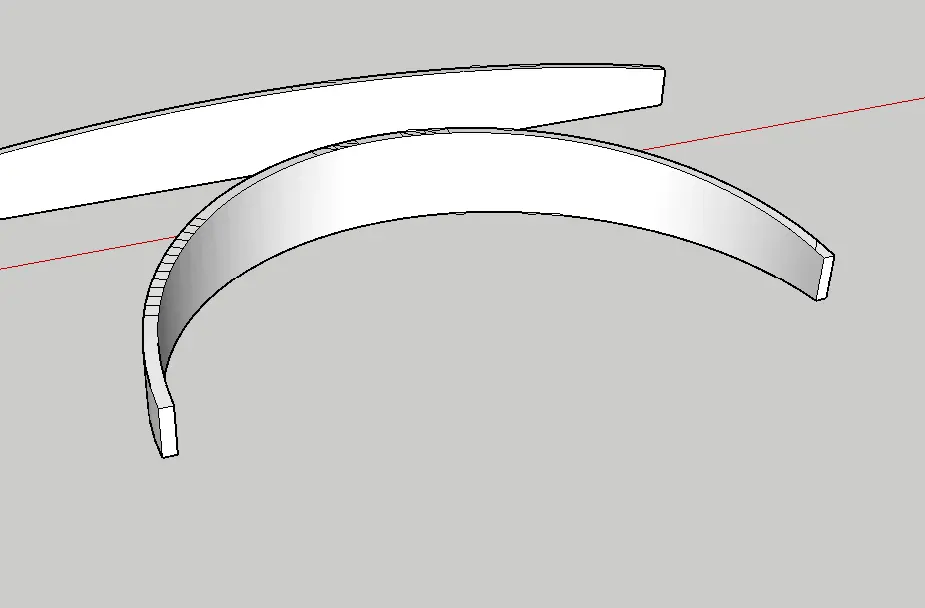

6. Shape Bender 사용하기

이제 shape bender를 사용합니다.

아래 링크의 sketchucation에서 받으실 수 있습니다.

https://sketchucation.com/pluginstore?pln=clf_shape_bender_v055

SketchUp Plugins | PluginStore | SketchUcation
Browse, install and update extensions directly in SketchUp with Sketchucation Tools  Download Now Sketchup Plugins Chris Fullmer : Shape Bender v0.6.1           ( 4.4 / 490 ) Bends an existing group to match a curved line or series of connected lines Downloads: 324880 [ Version Update…

다운이 어려우신 분들을 위해 설치 파일도 같이 올려드립니다.

[첨부파일: clf_shape_bender_0-6-1.rbz]

설치는 extension manager을 통해서 하시면됩니다.

이 부분이 어려우시다면 아래 링크 참고해주세요!

https://blog.naver.com/yui1355o/222875435330
