스케치업 팔로우미 문제 해결: 모서리 잘림 현상과 대처법

안녕하세요~ 렉터스에서 스케치업과 스케치업 엔스케이프를 담당하고 있는

쭈햄 최주영입니다 🙂



오늘도 엔클단 오픈채팅방에서 질문이 올라왔어요!





팔로우미를 하면 모서리가 잘리는데

이유 아시는 분 계실까요? ㅠㅜ

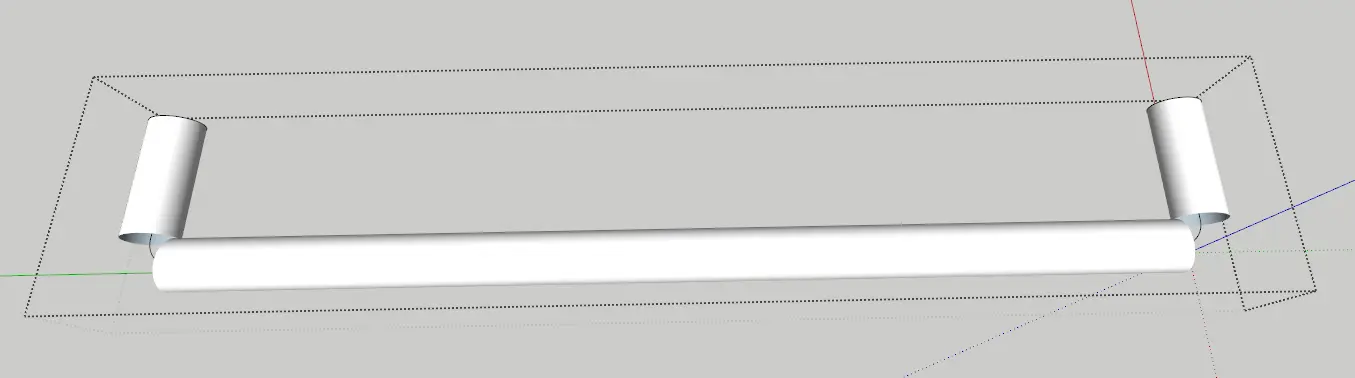

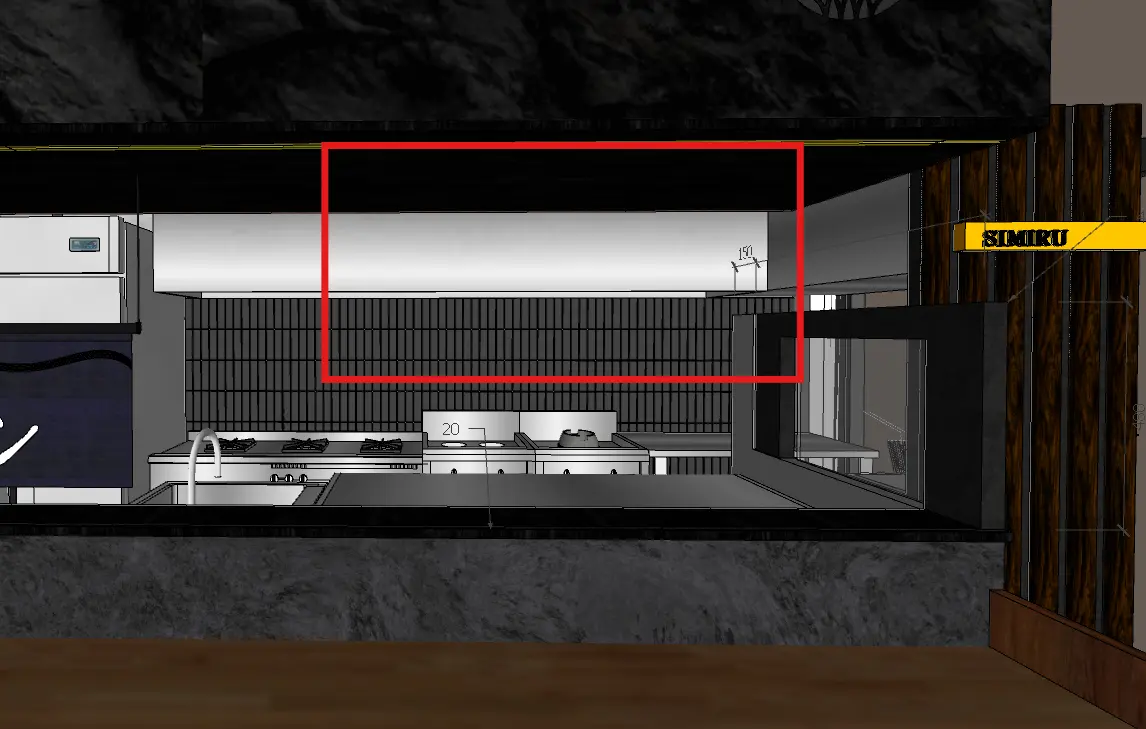

아래 이미지처럼

팔로우미를 했는데 모서리가 잘려서 힘들어하시는 분이셨습니다!





문제 해결 방법 바로 알려드릴게요!

바로 시작~!



1. 같은 상황 만들어보기

같은 상황을 만들어보기 위해

저도 비슷한 모델링을 해보겠습니다.

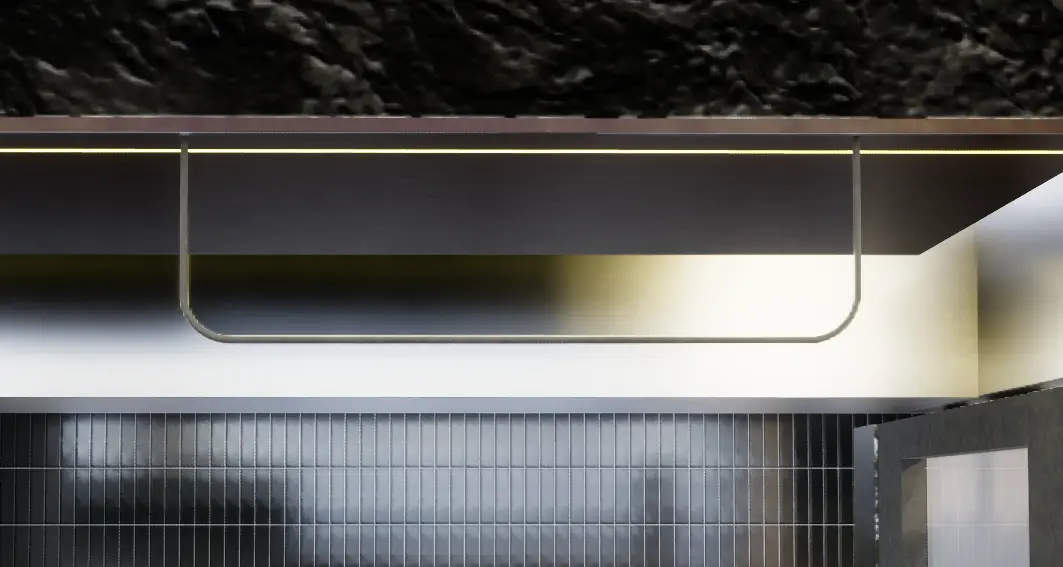

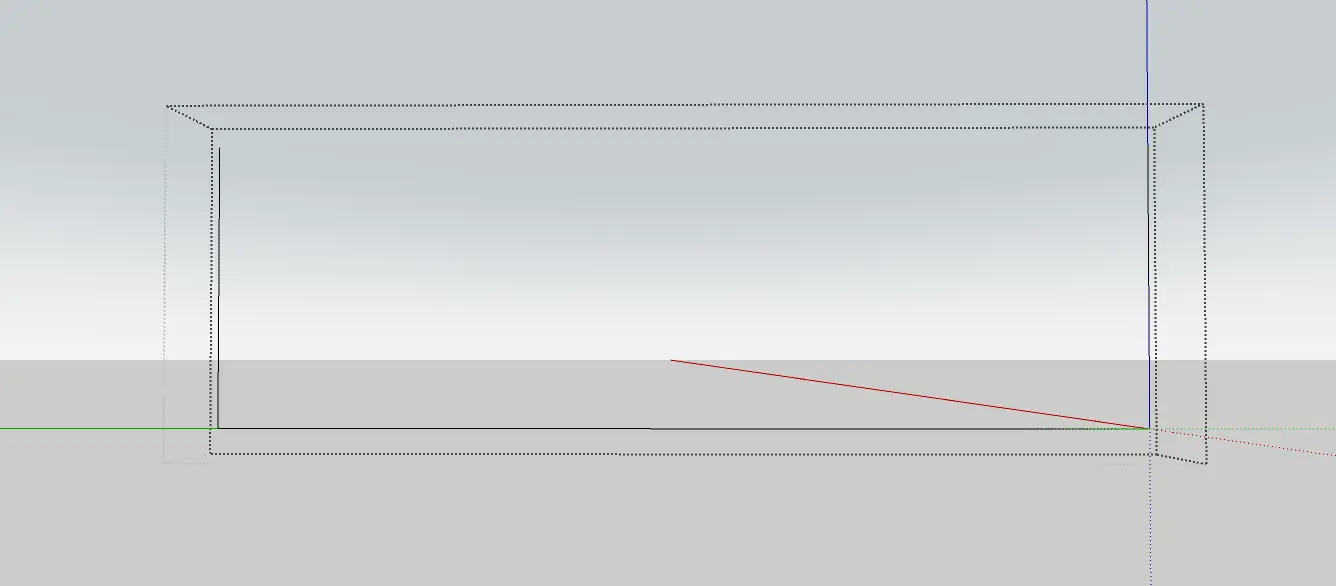

아래의 위치에 행거 역할로 바를 만들면 좋겠네요





만들때 선을 그어나가는 것도 좋지만

면에서 선으로 가도 됩니다.

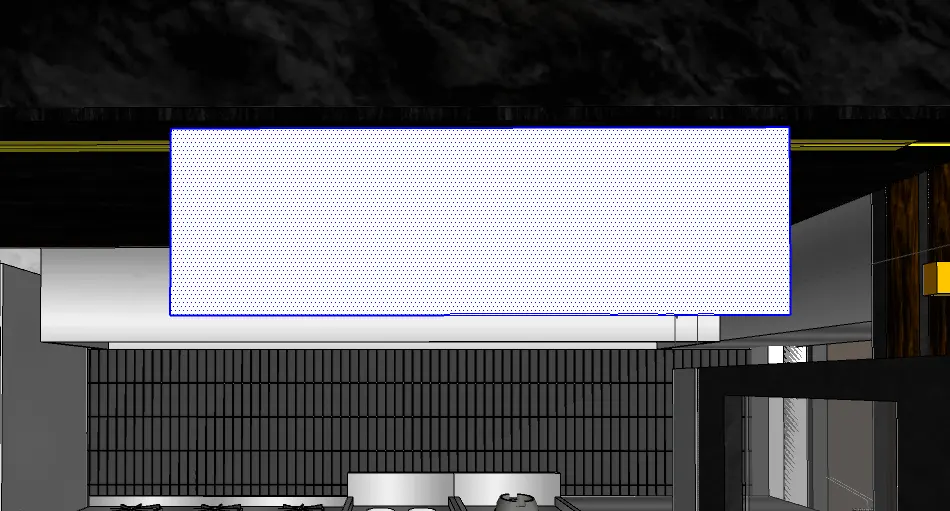

면을 그룹 잡고

안으로 들어와서 필요한 선만 남겨둡니다.





그리고 2 point arc를 이용합니다.





그리고 모서리 부분에 r 을 주면 이렇게 정리가 됩니다!





2. 중요한건 단일선

그런데 선을 모두 잡아보면

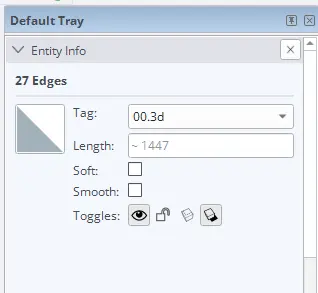

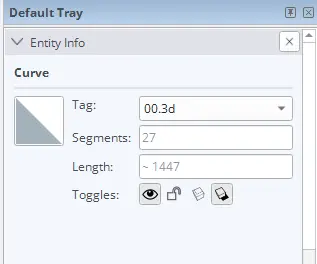

27 edges 라고 나옵니다.



이 말은 하나의 단일선이 아닌 27개의 에지 라인들이 다 끊어져 있다는 말이지요.





그러면 질문자님처럼 깨질 확률이 아주 높아집니다 ㅎㅎ



그럴때 사용하는건 jhs powerbar의 superweld 기능입니다.



jhs powerbar 루비 파일은 아래에 있어요!



[첨부파일: JHS_POWERBAR_2020.rbz]



설치 방법은 아래 링크 참고해주세요!





설치가 다 되면 선을 다 선택한 다음

superweld를 클릭합니다.

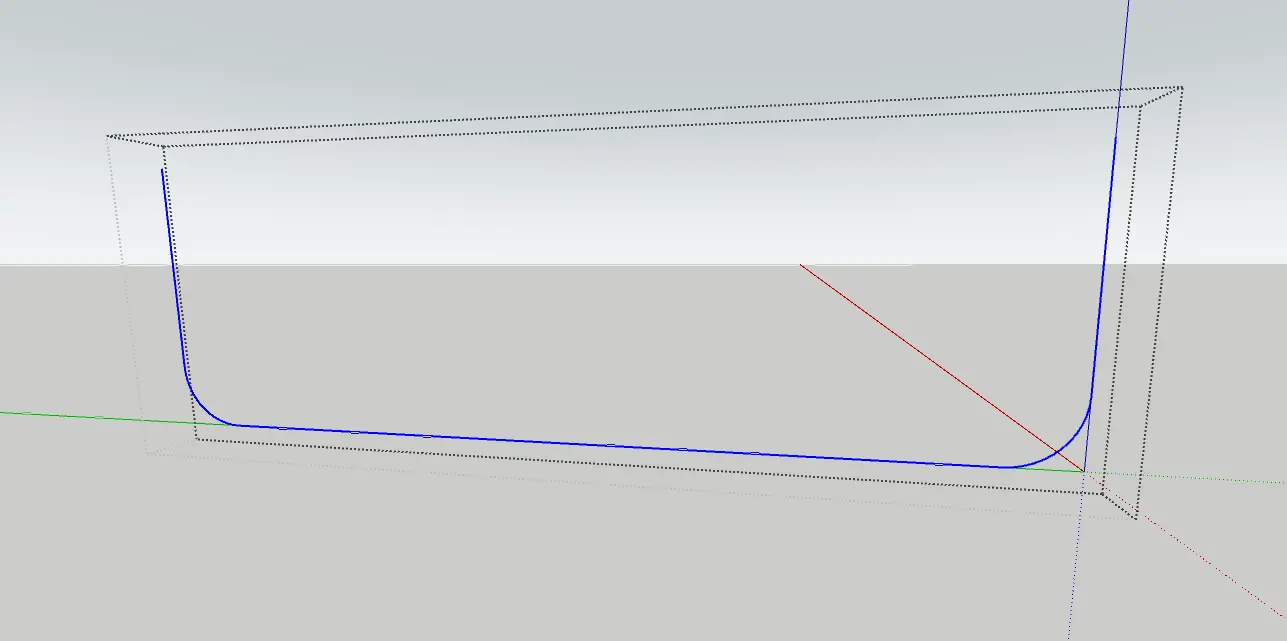

그러면 이제 curve가 됩니다.





그런 다음

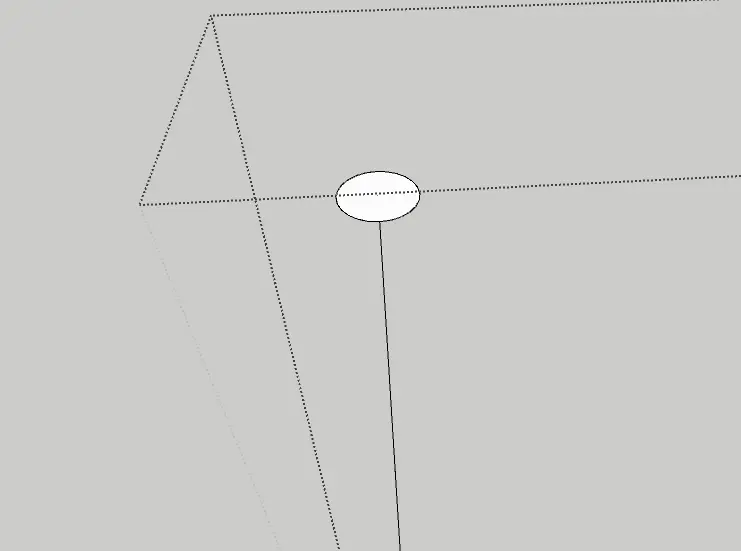

시작점에 원을 그려놓고

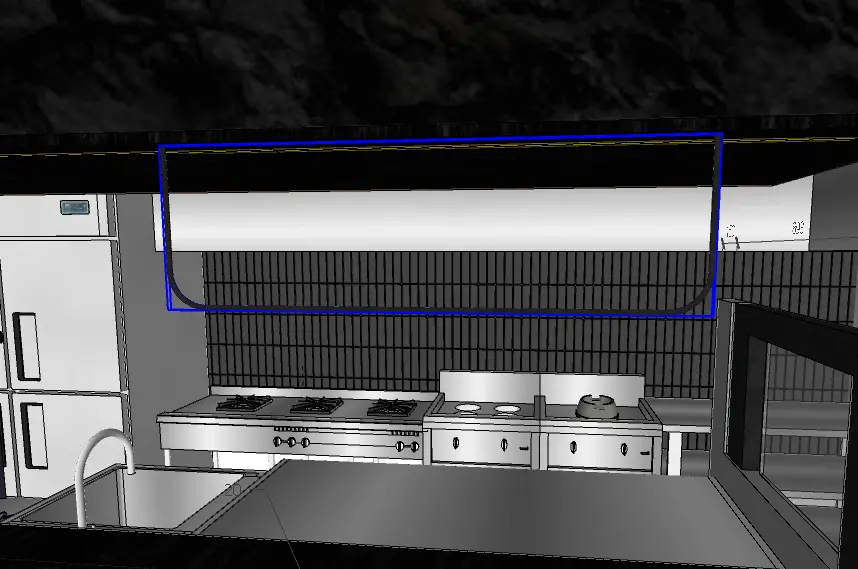

선 선택 > 팔로우 미 > 원의 면을 클릭해주면





완성!





3. 조금 더 쉽게 하는 방법

이왕 jhs powerbar를 다운 받았으니

pipe along path 도 써봅시다.



선을 선택하고 pipe along path를 클릭하면

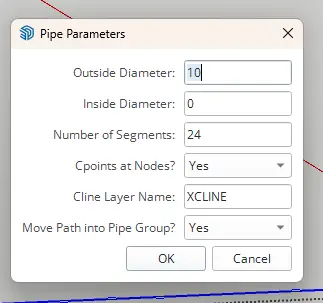

아래와 같은 파라미터가 나옵니다.

outside diameter에서 원하는 직경을 넣어주면

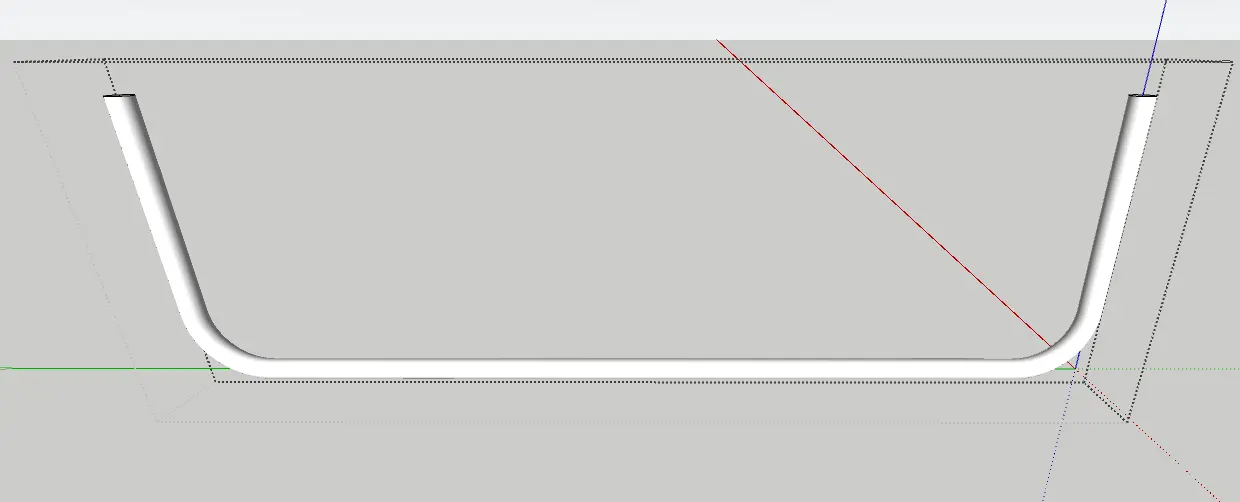

한방에 제작 완료!





잘 나오죠? ㅎㅎ



---

어때요? 참쉽죠?

한번만 해보시면 다음에도 기억나실겁니다!

꼭 해보세요~
