스케치업 트림리스 조명 만들기｜Curviloft·Joint Push Pull 활용 실무 팁

렉터스에서 스케치업과 엔스케이프 인강을 전담하고 있는

쭈햄 최주영입니다 🙂

오늘도 엔클단 오픈채팅방에서 질문이 올라왔어요!

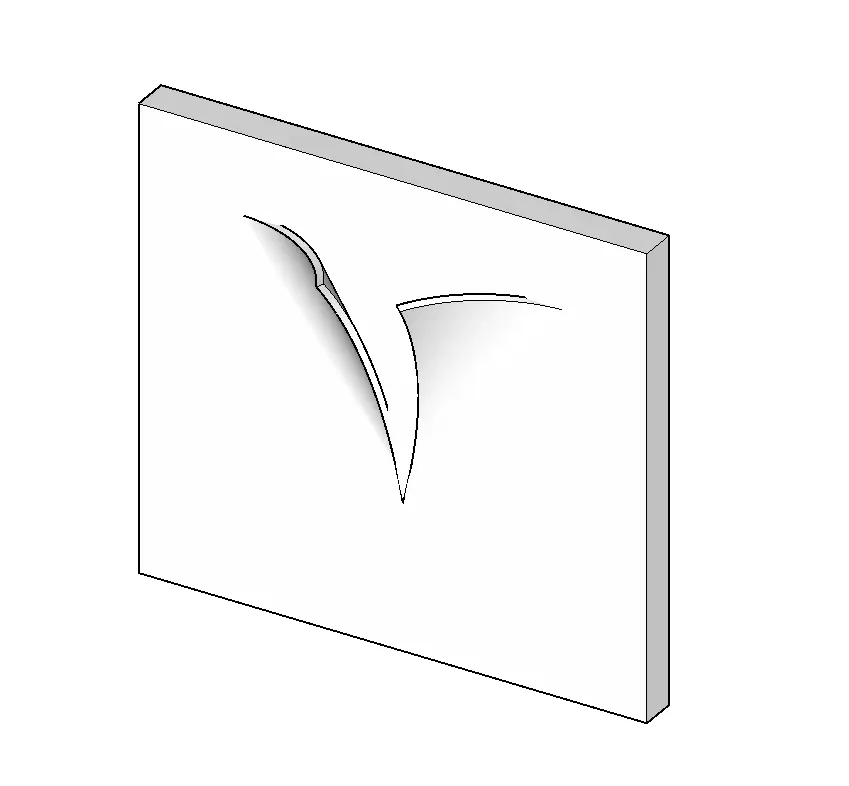

이런 트림리스조명 비교적 간단하게

만들 수 있는 방법이 있을까요?

기준선만 잘 그어주면 생각보다 간단하답니다~

그럼 바로 시작!

1. 기준선 만들기

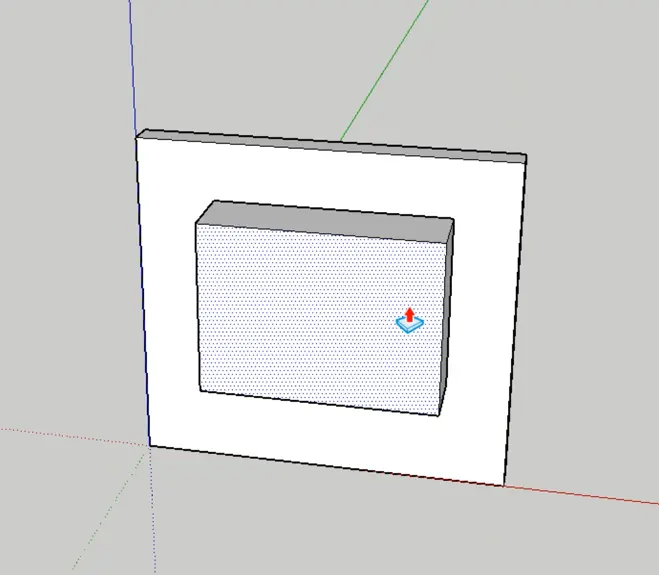

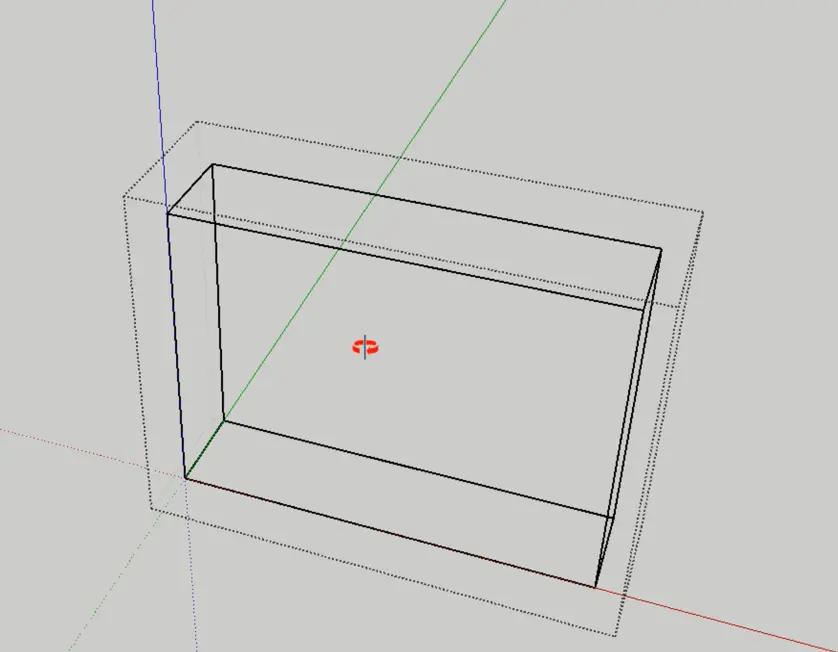

기준이 되는 선을 만들어주기 위해

박스를 만듭니다.

그런 후 박스를 그룹해주고

그룹 내에 들어가 필요없는 면은 모두 지웁니다.

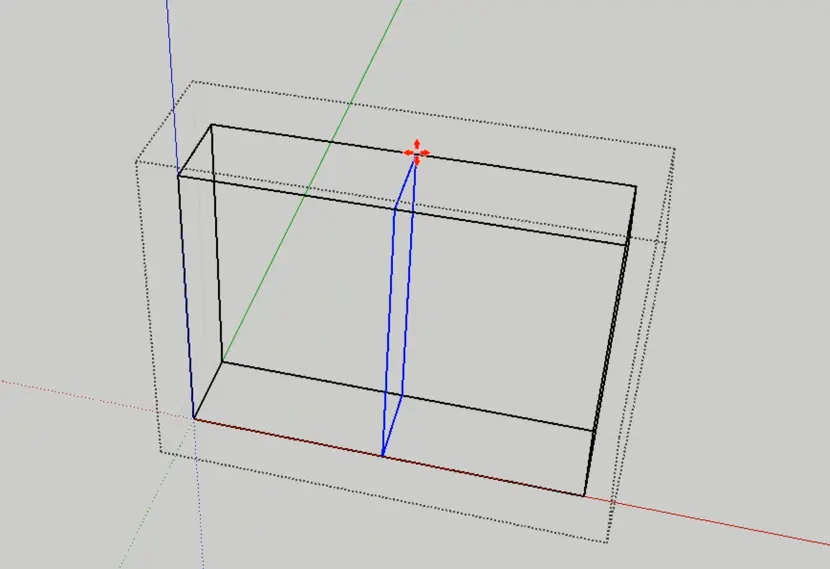

가이드라인이 될 선들을 만듭니다.

전 모서리들을 잡아 복제해 가운데 선부터 만들었습니다.

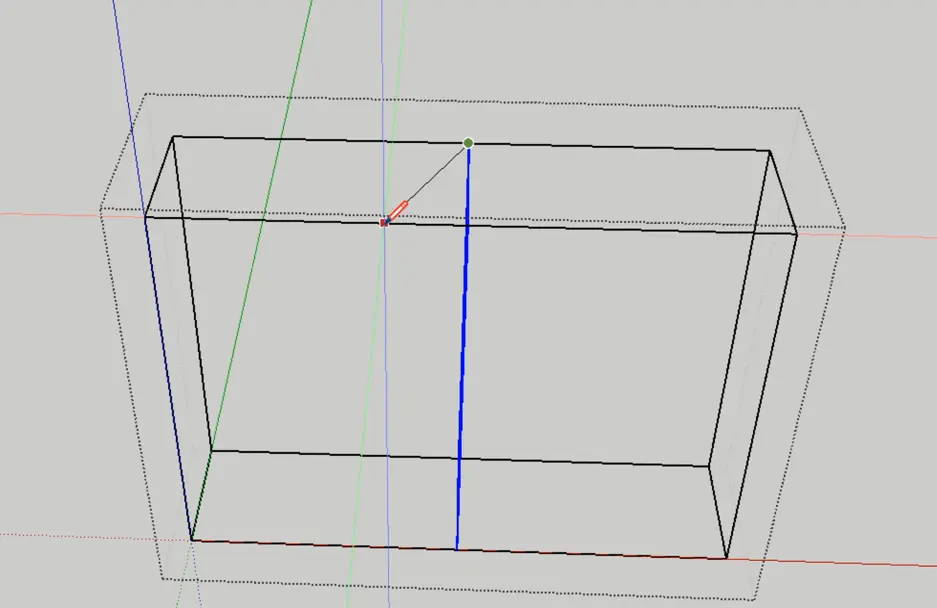

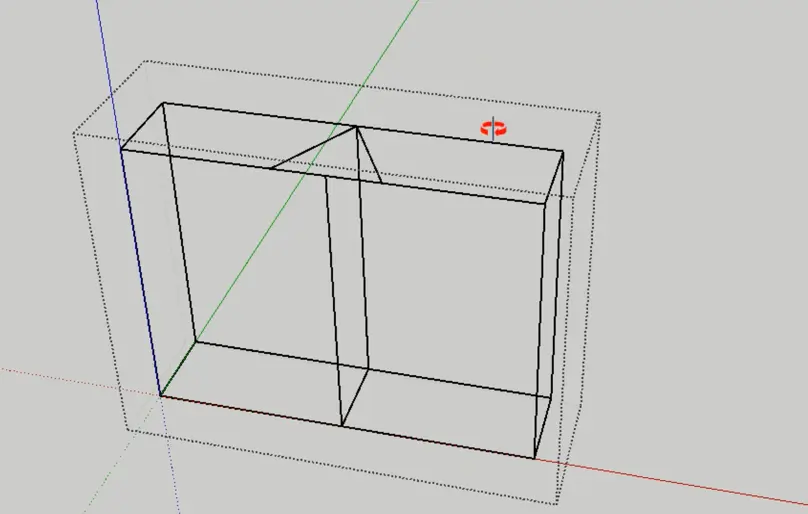

그리고 트림리스 조명의 틈이 될 부분을 그어줍니다.

반대쪽에도 그어 삼각형으로 보이도록 할것입니다.

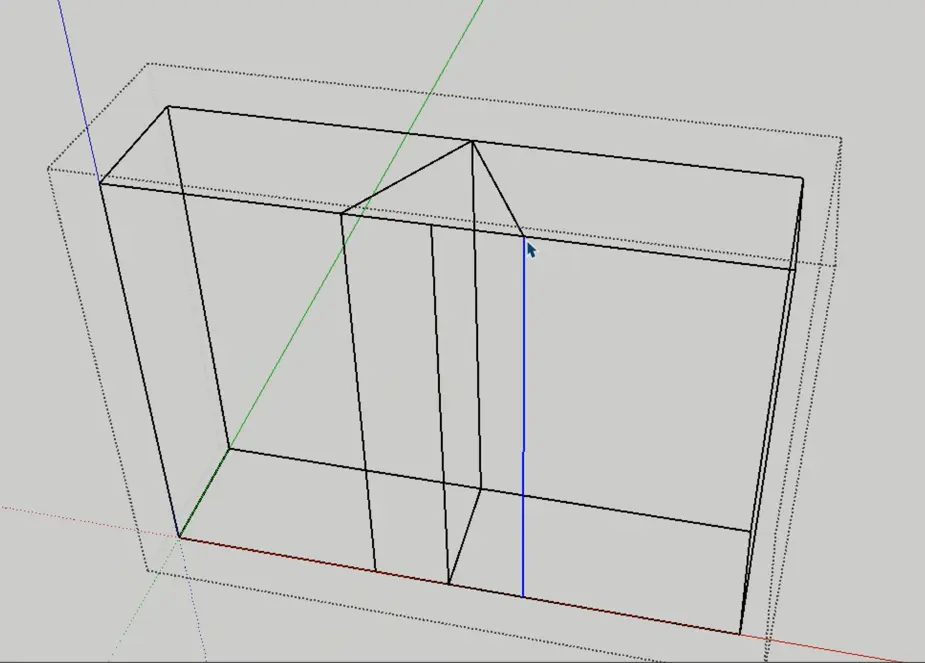

가이드 라인도 추가적으로 그어주면 완성입니다.

2. 라인 따기

스케치업의 Two point arc 기능을 이용합니다.

이 기능을 사용할땐 side 값이 80이상인지 꼭 체크하시고

안돼있다면 80으로 수정 후 해주세요

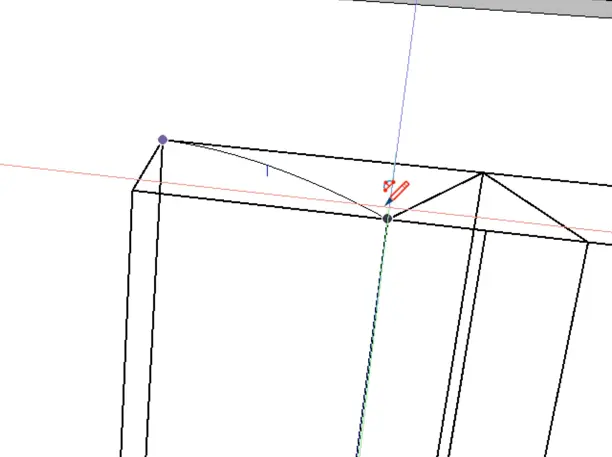

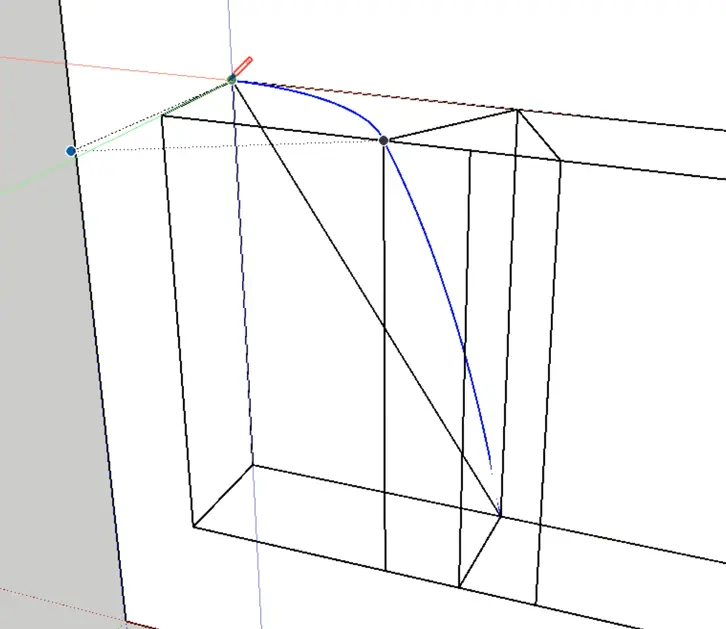

직전에 만든 가이드라인 그룹 밖으로 나가서 선을 그어줍니다.

스냅을 잡아가며 그어주면 됩니다.

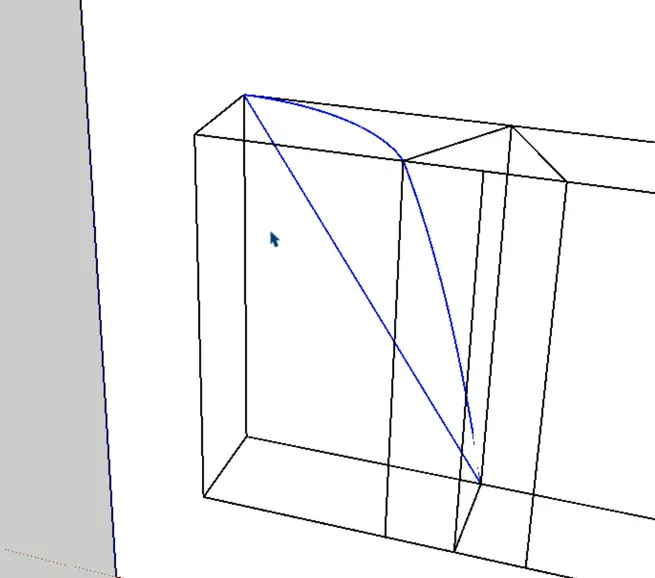

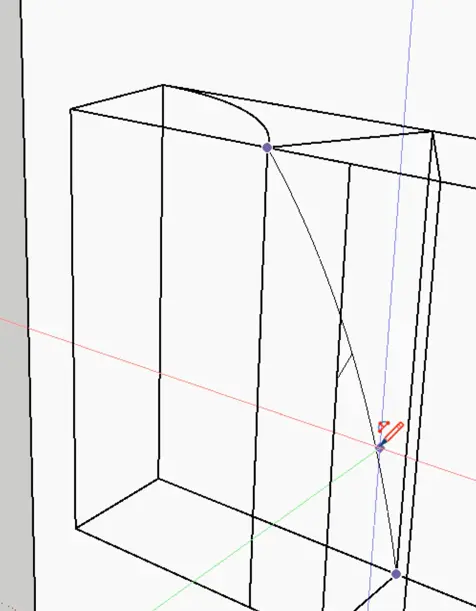

그런 후 line으로 이 두개 곡선을 닫는 선을 긋습니다.

도형은 닫힌 형태지만

삼각형의 생성 조건인 “동일 평면 상에서 최소 3개의 선”이 충족되지 않았기에

면은 바로 생성 되지 않습니다.

3. 면 채우기

그렇기에 curviloft 를 이용할 것입니다.

curviloft는 sketchucation에서 다운받으실 수 있습니다.

SketchUp Plugins | PluginStore | SketchUcation
Browse, install and update extensions directly in SketchUp with Sketchucation Tools  Download Now Sketchup Plugins Fredo6 : Curviloft v2.0a           ( 4.3 / 697 ) Dedicated to Loft and Skinning, that is, generation of surfaces from contours. Version 2.0a for SU2024 Usage: Tools > Fre…

루비 설치 방법은 아래 링크 참고해주세요!

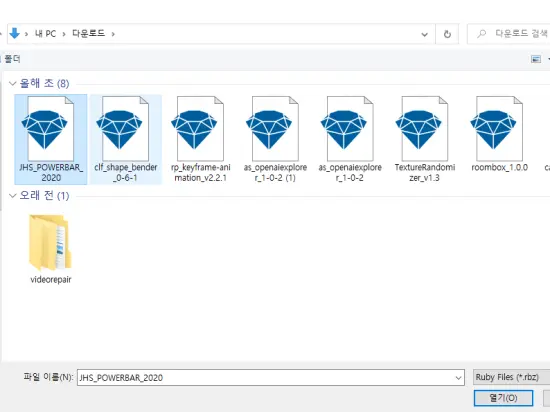

**스케치업 루비 설치 방법 ( rb와 rbz )**
rbz 파일 설치 방법은 간단합니다. 스케치업 메뉴에서 Extensions > Extension Manager 를 클릭합니다. 그러면 Extension Manager이 …

curviloft 기능 중 curviloft-skin contours 기능을 사용합니다.

닫힌 형태의 선을 모두 잡았을때만 사용 가능합니다.

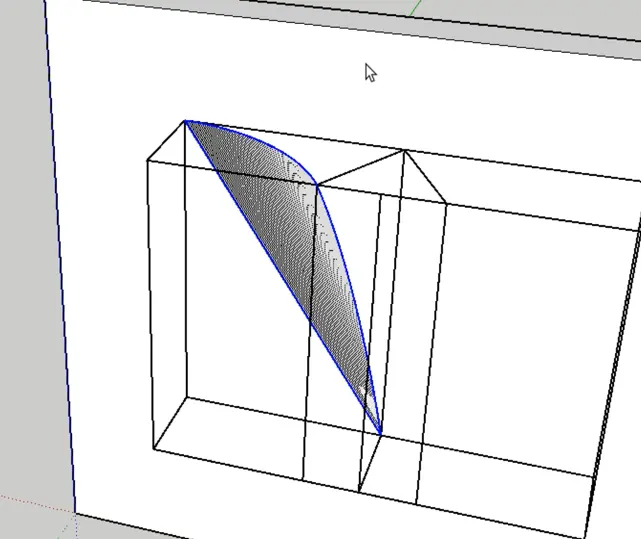

미리보기 확인 후 엔터를 눌러주거나 더블 클릭해주면

생성 완료됩니다.

4. 두께주기

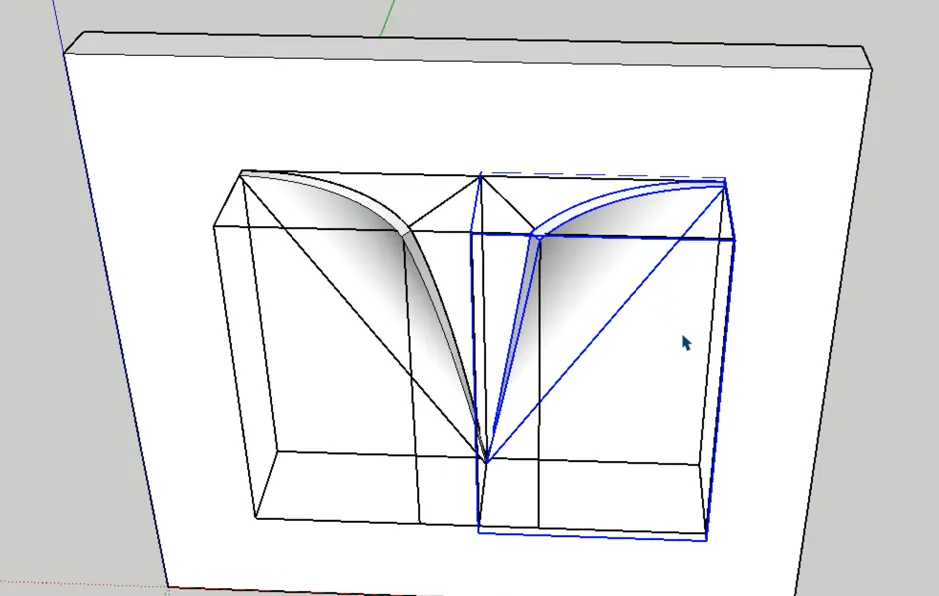

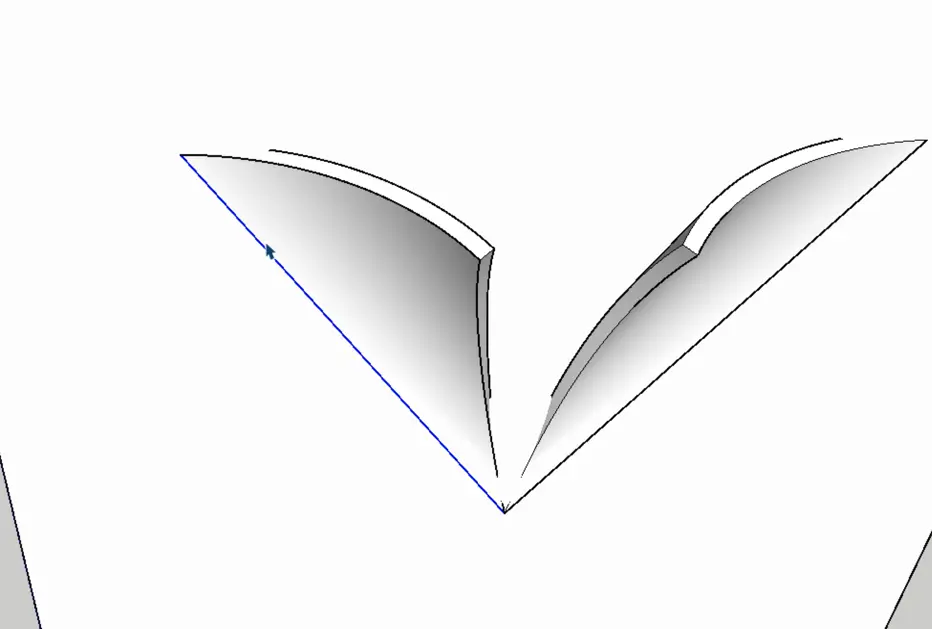

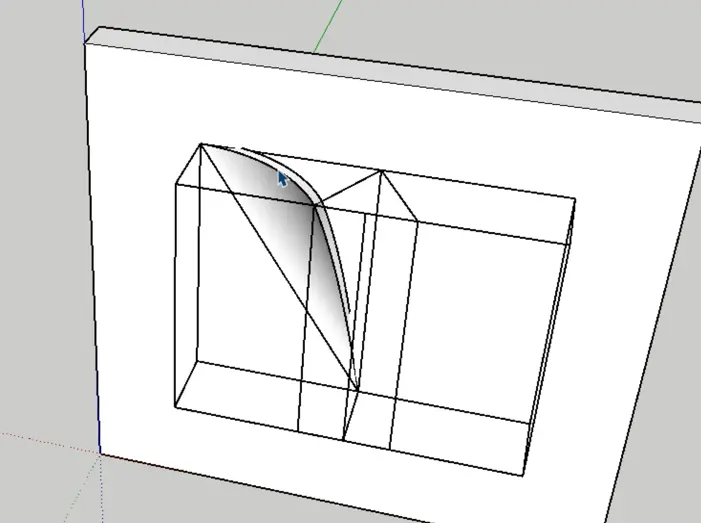

이제 면에 두께를 줍시다.

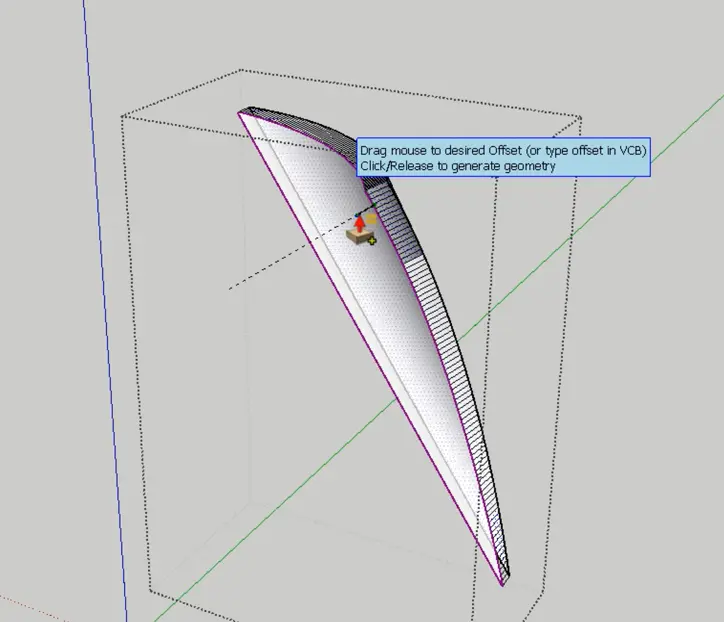

joint push pull을 이용합니다.

fredo joint push pull sketchucation에서 다운받으실 수 있습니다.

SketchUp Plugins | PluginStore | SketchUcation
Sketchup Plugins Fredo6 : Joint Push Pull Interactive v4.9a           ( 4.3 / 947 ) Perform extrusions of faces with various methods. v4.9a is for Trimming and Hole extrusion. Usage: Tools > Fredo6 Collection > Joint Push Pull Dependencies: LibFredo6 15.3 and Sketchucation ExtensionSto…

루비 설치 방법은 아래 링크 참고해주세요!

2번째 아이콘을 클릭합니다
