스케치업 치수선 루비 없이 넣는 법｜디멘션 스케일까지 한 번에

렉터스에서 스케치업, 엔스케이프 ,베라스 ai 를 담당하고 있는

쭈햄 최주영입니다 🙂



오늘도 엔클단 오픈채팅방에서 질문이 올라왔어요!



스케치업에서 루비 없이

치수 표기 안되나요?



당연히 있죠!



스케치업에서는 기본 기능으로

치수표시하는 방법이 있답니다~!



그럼 적용방법과 응용방법까지

한번에 알려드릴게요~ 시작!



1. 치수선 적용하기

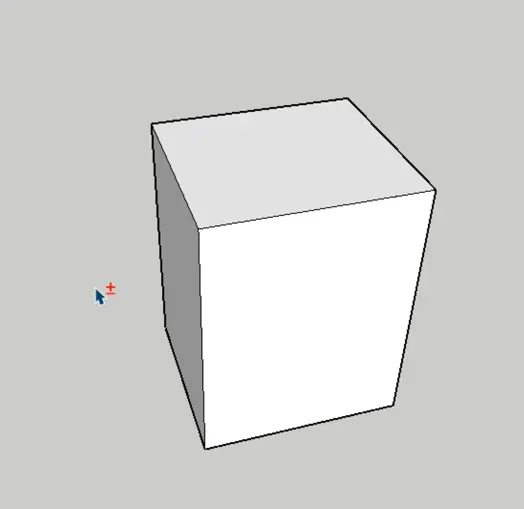

아래의 박스에 치수를 넣어볼 것입니다.

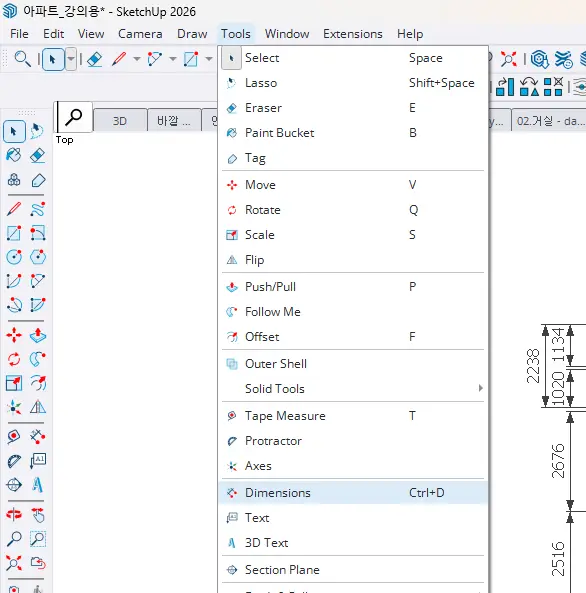

스케치업의 기능 중에 dimensions 를 클릭합니다.





large tools set 이 없다면

tools > dimensions 로 직접 찾아가시면 됩니다.





방법은 심플합니다.

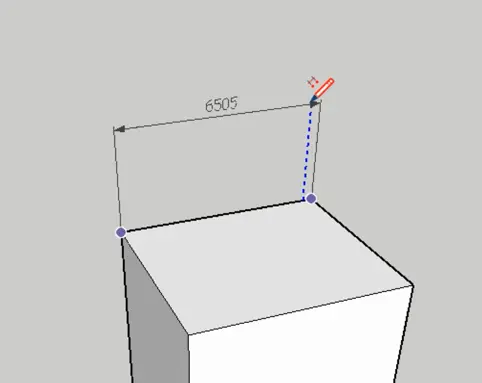

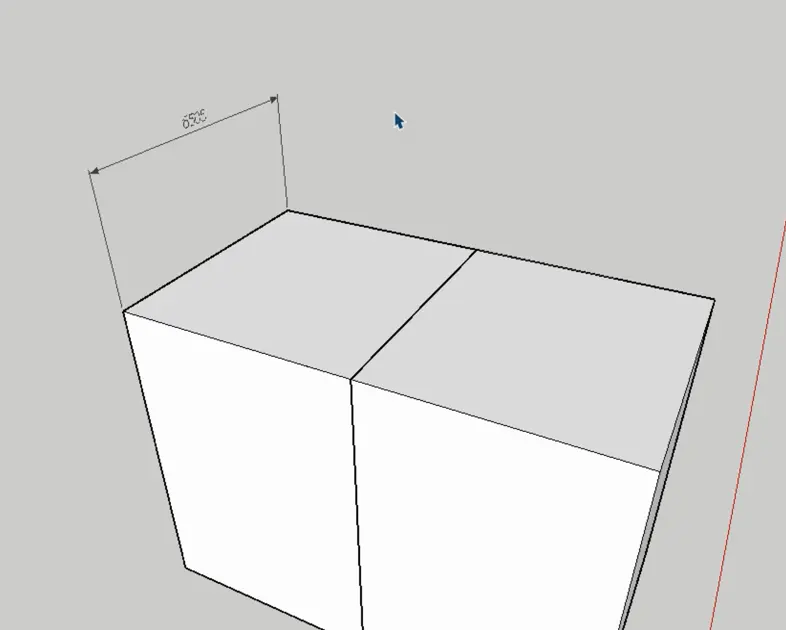

시작점과 끝점을 선택하고

원하는 평면에서 클릭해주면 끝납니다.

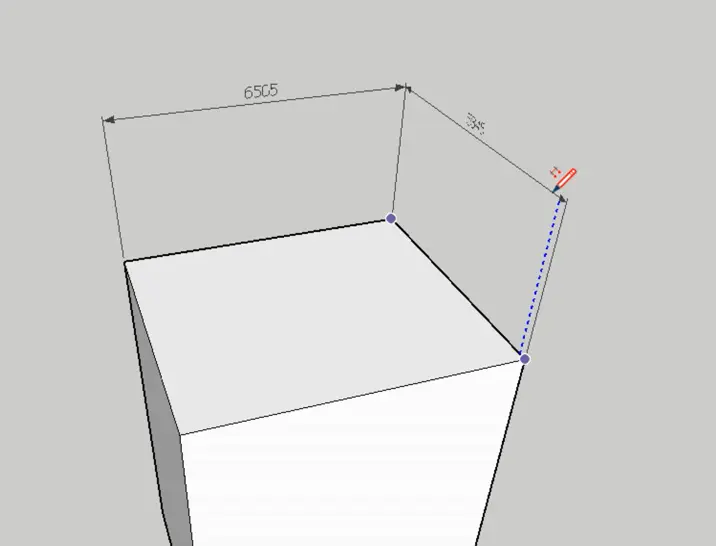

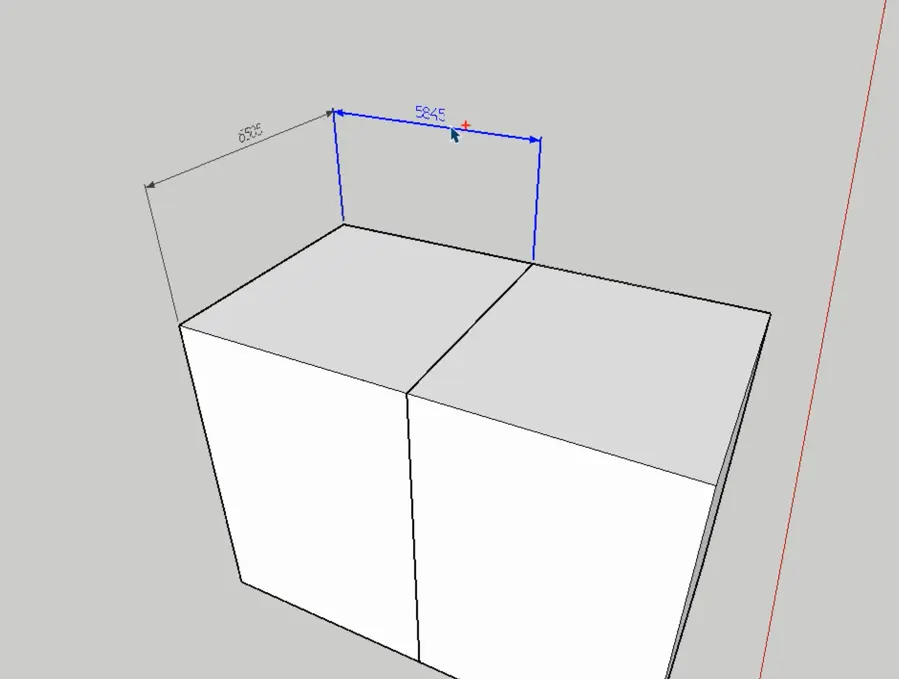

이런식으로 자동으로 스냅도 걸려서

치수선 뽑기가 아주 수월합니다.





2. 디멘션 해킹하기

1번까지는 많이들 아는데

이 방법을 아는 사람은 극소수입니다.



디멘션으로 만든 치수선은

원칙적으로는 스케일이 적용되지 않습니다.

따라서 치수선을 그으려면

계속 클릭하며 생성하는 수 밖에 없습니다.



또한 생성 기준이 점(포인트)이다보니 점 위치가 틀어지면 치수선도 틀어지는

번거로움이 발생합니다.





이 족쇄를 끊어주는 방법이 바로 잘라내기입니다.



ctrl x 로 치수선을 잘라냅니다.

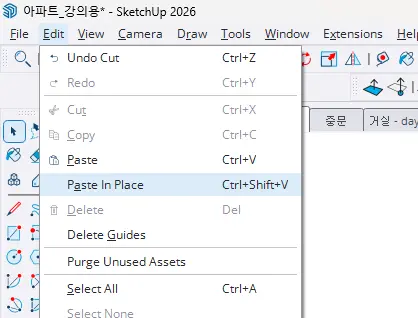

그런 후 paste in place를 통해 제자리 붙여넣기 합니다.

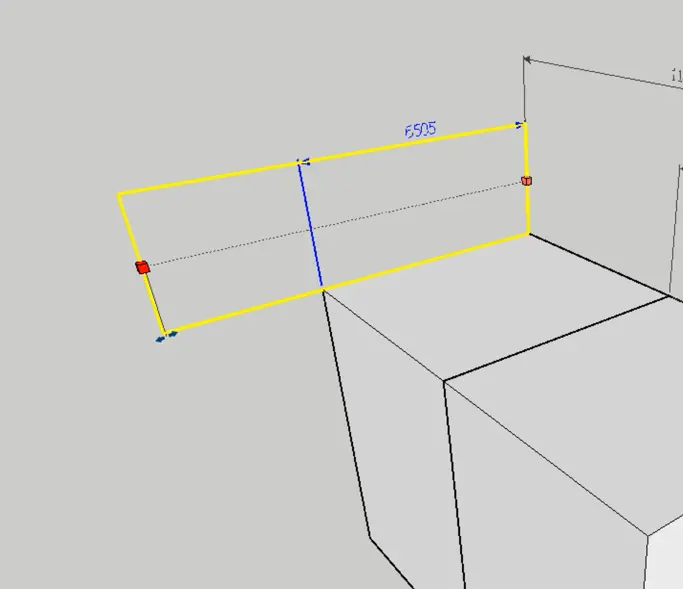

그런 후 스케일을 적용해보면

스케일에 맞게 크기도 조정되고

무엇보다 수치도 같이 바뀌는 것을 볼 수 있습니다.

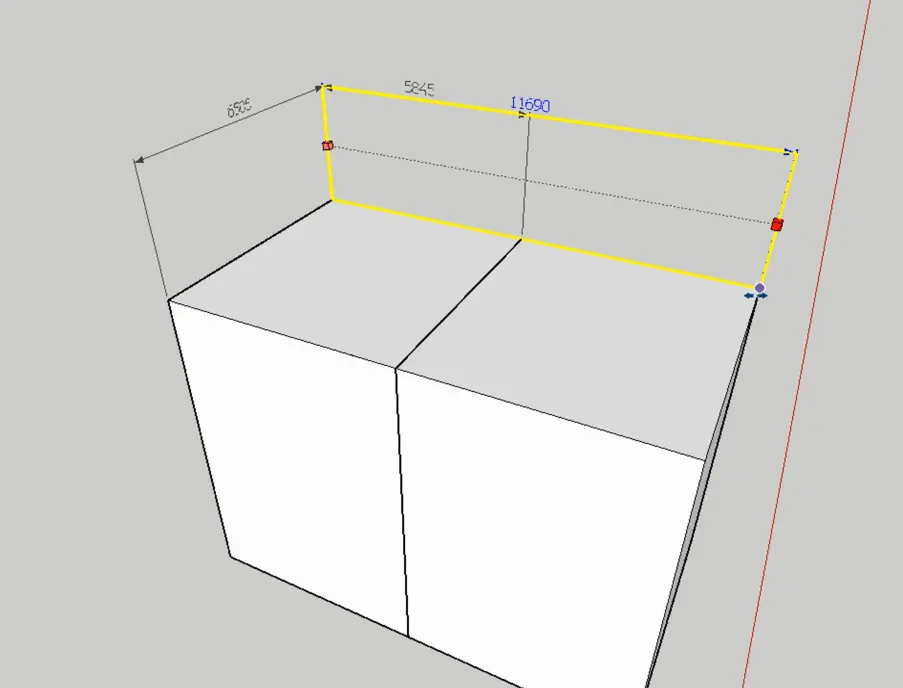

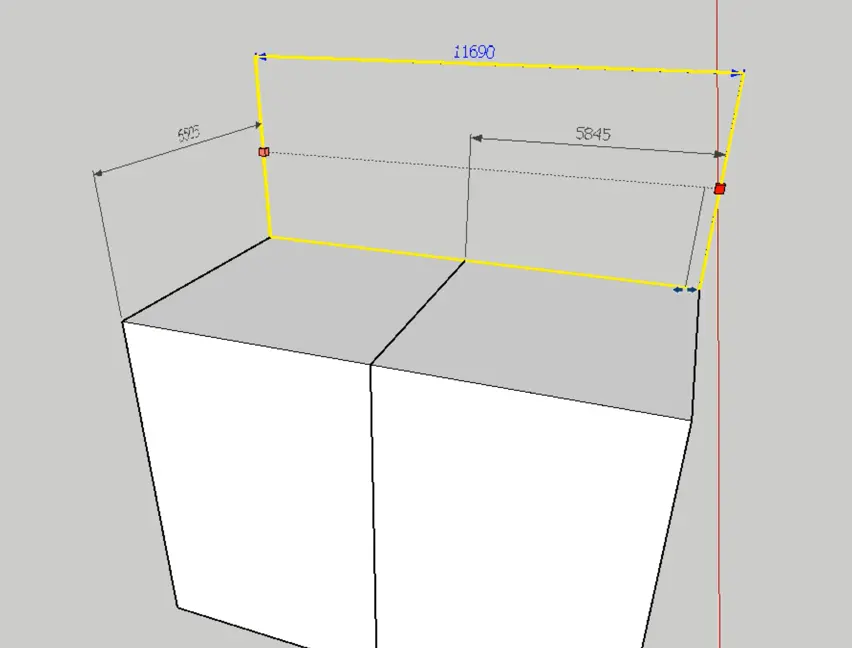

이런식으로 잘라내기, 제자리 붙여넣기, 스케일을 반복하면

치수선을 손쉽게 배치할 수 있습니다.

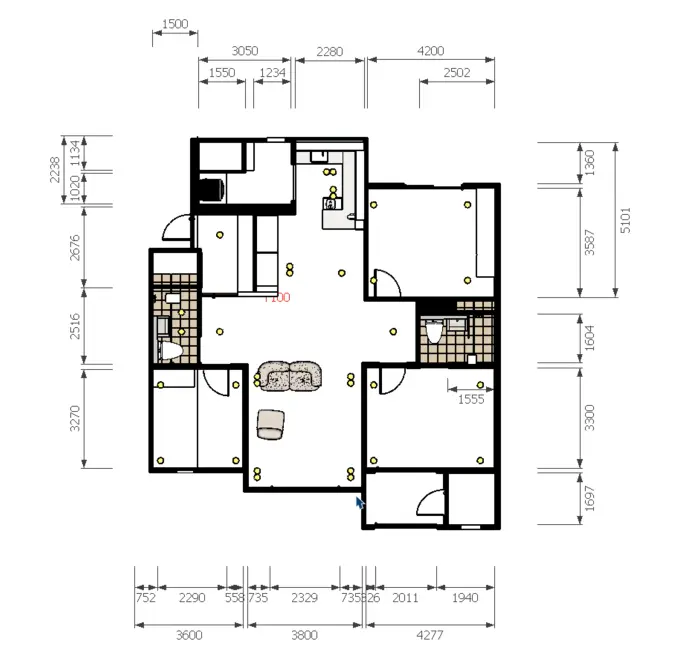

탑뷰에서 바라보고

스타일도 바꿔주고

parallel view 로 바꿔주면

도면도 완성되죠!



---

참쉽죠?
