스케치업 초보도 가능한 <곡선에 점점 커지는 기둥 배치> 완전 정복｜Copy Along Path 등 용법

렉터스에서 스케치업과 엔스케이프 인강을 담당하고 있는

쭈햄 최주영입니다!



오늘도 엔클단 스케치업 오픈채팅방에서 질문이 올라왔네요!

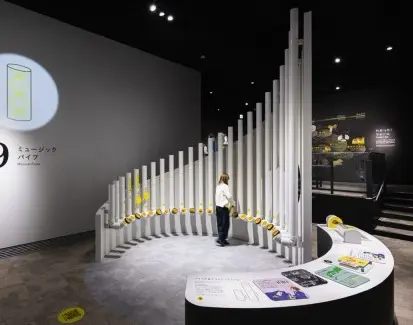

이런식으로 크기가 점점 커지면서

곡선으로 나오려면 어떻게 만들어야할까요?



점점 커지는 형태라

이걸 일일이 배치해야하나… 하는 걱정이 앞섰을것 같네요!



제가 쉽게 하는 방법 가르쳐 드릴게요~

시작!



1. 가이드 라인 만들기

먼저 기둥이 따라갈 가이드 선을 만듭시다.

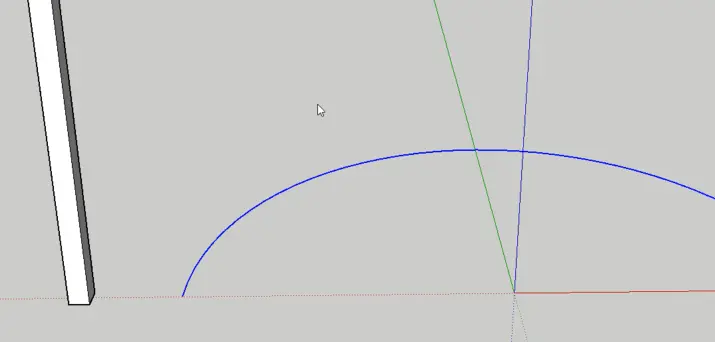

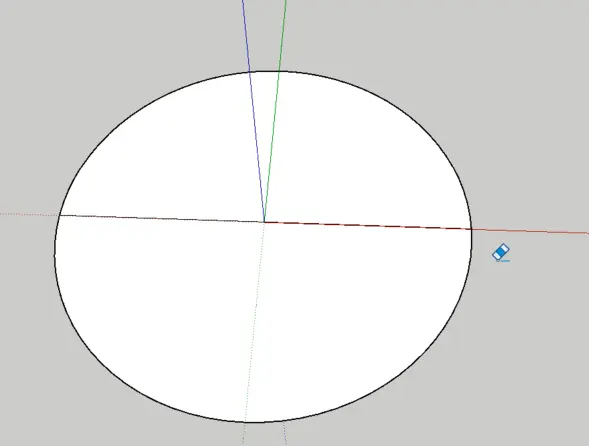

원을 하나 만듭니다.





원의 절반을 잘라주고

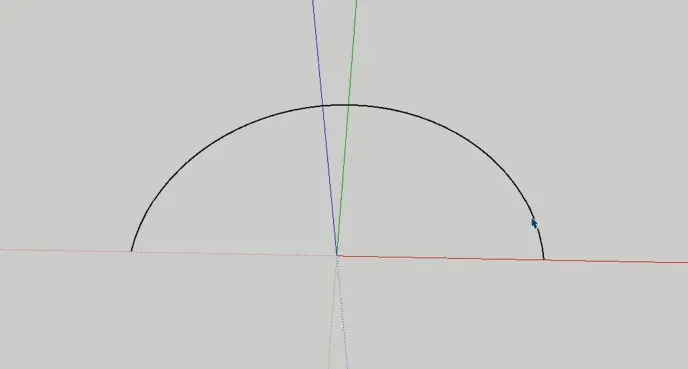

지우개로 절반을 지웁니다.





이제 이 선을 따라서 기둥이 들어올겁니다.



2. 기둥 만들고 배치하기



작업 프로세스는



1) 가이드 선을 만들고

2) 기둥을 다 배치한 다음

3) 기둥의 크기를 줄인다



위 3가지로 진행됩니다.

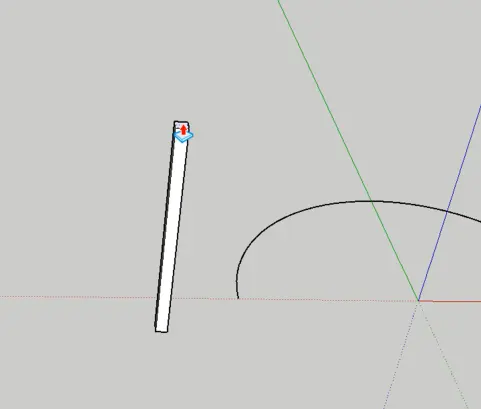

먼저 기둥을 만들어주고 그룹화 시켜둡니다.



이제 jhs powerbar 의 copy along path를 사용할것입니다.





---

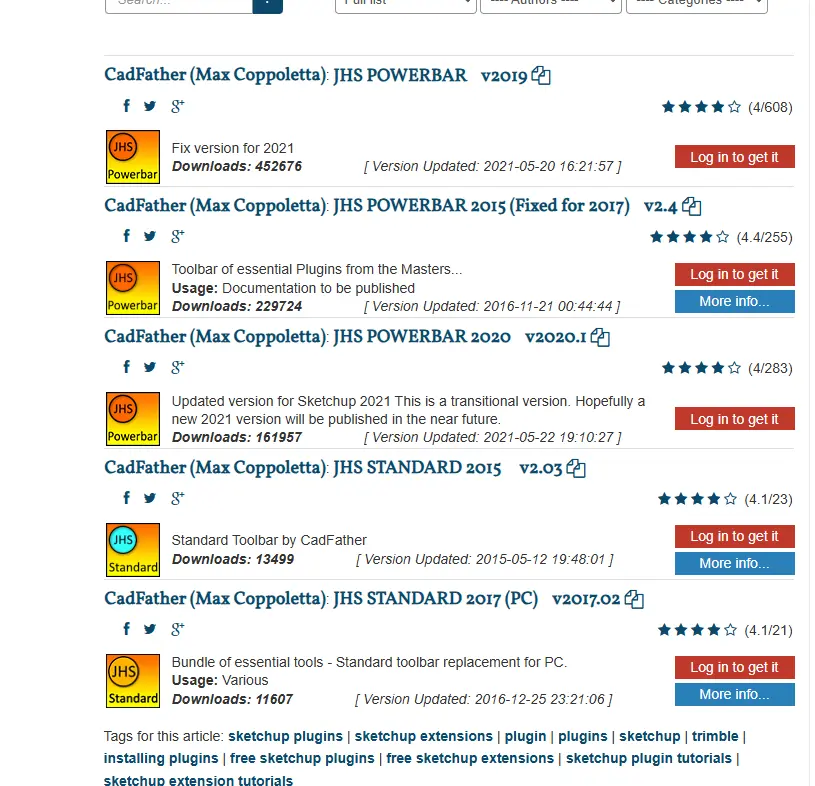

jhs powerbar가 없으신 분들은

아래 링크에서 다운 받아주세요!





버젼에 맞는 루비를 다음 받은 후

sketchup extension manager에서 설치해주시면 됩니다.

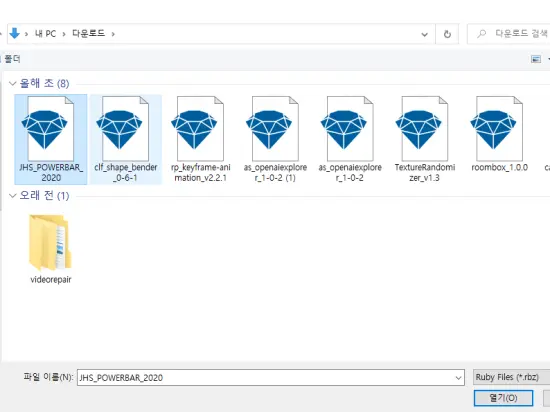

루비 설치 방법은 아래 참고해주세요!



---



이 기능을 클릭 한 후

가이드 선을 클릭합니다.





우측 하단의 distance between은 각 객체간의 간격입니다.

원하는대로 기입 후

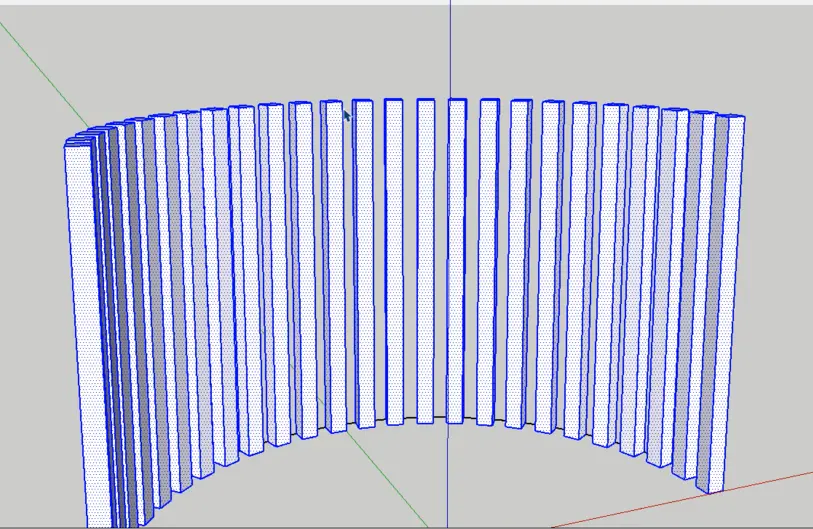

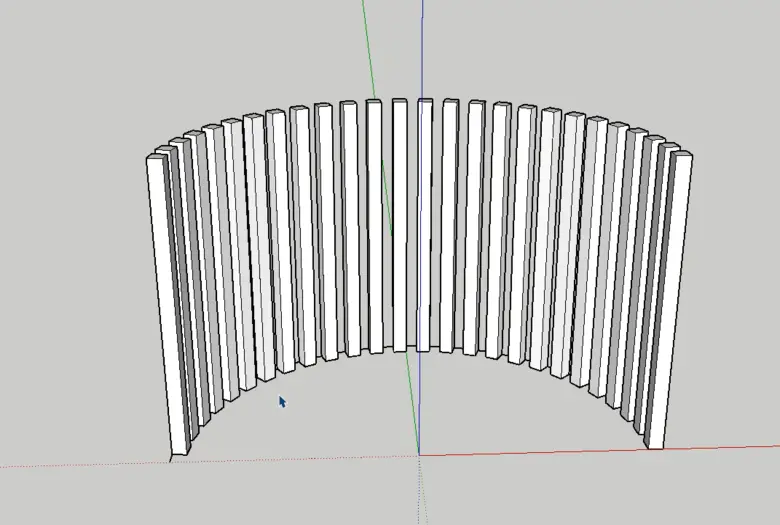

배치할 객체를 클릭하면

아래와 같이 배치됩니다.





3. 한번에 잘라주기



기둥들을 한번에 잘라주기 위해

잘려질 영역에 해당하는 모델링을 만듭니다.

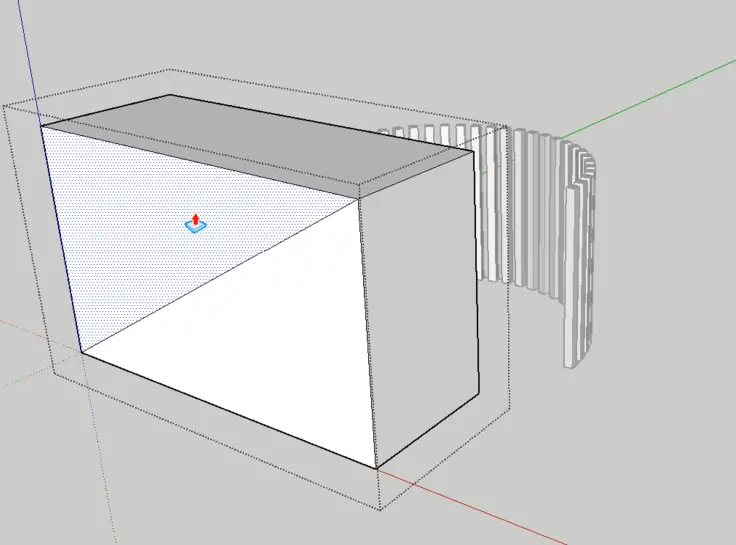

큰 박스를 하나 만들어서

<없어질 영역을 모두 커버하는 박스>를 만듭니다

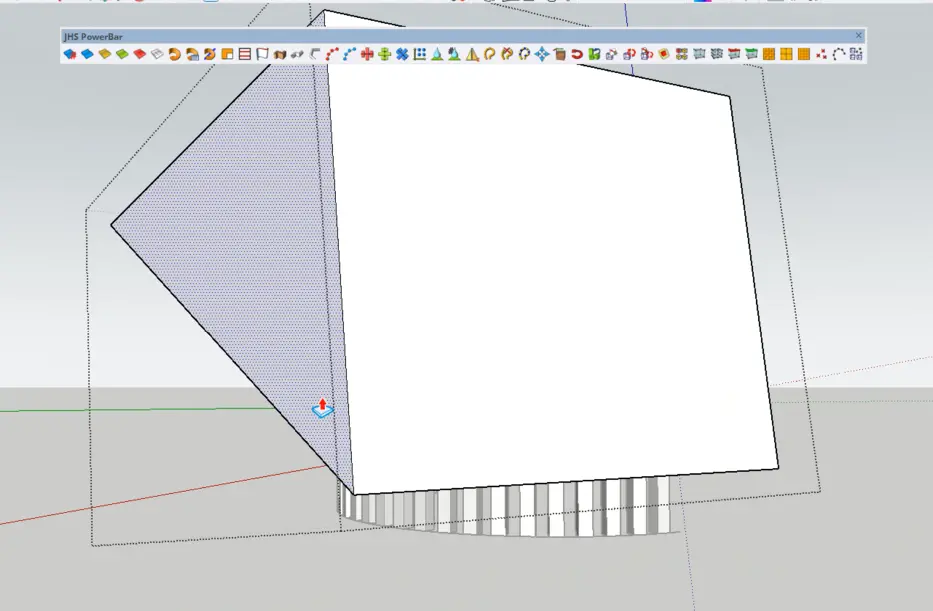

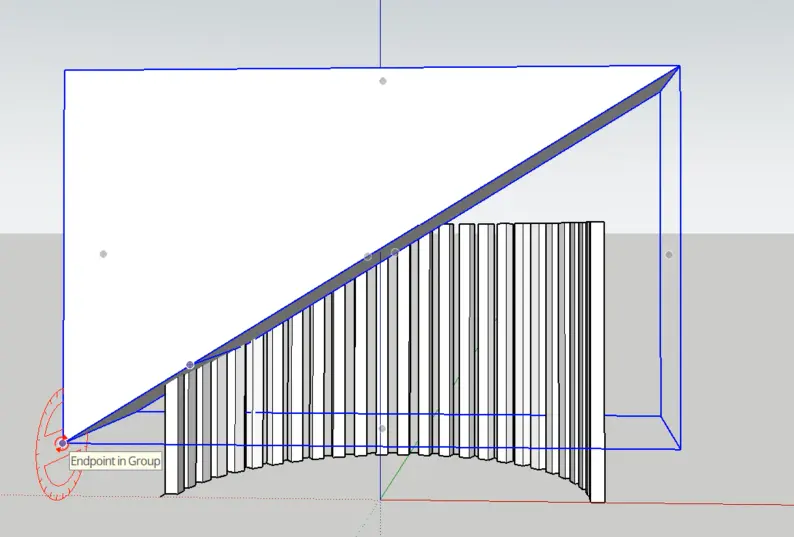

가까이 배치하고 각도도 조절하고





뒷부분도 충분히 커버되게 늘려줍니다.

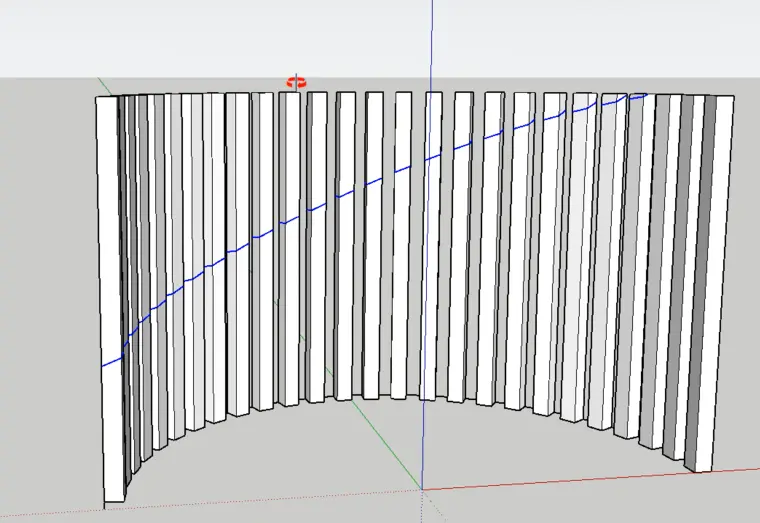

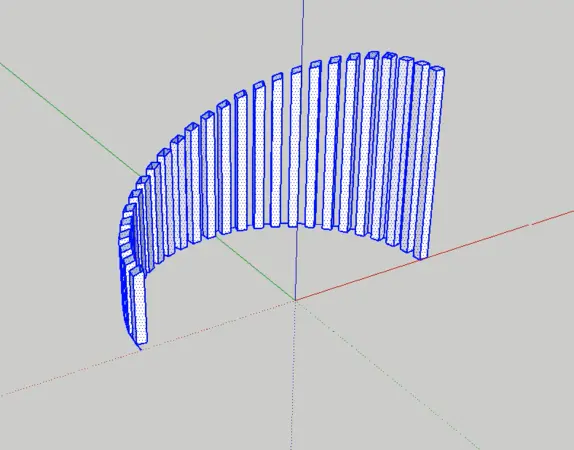

객체를 모두 선택한 후

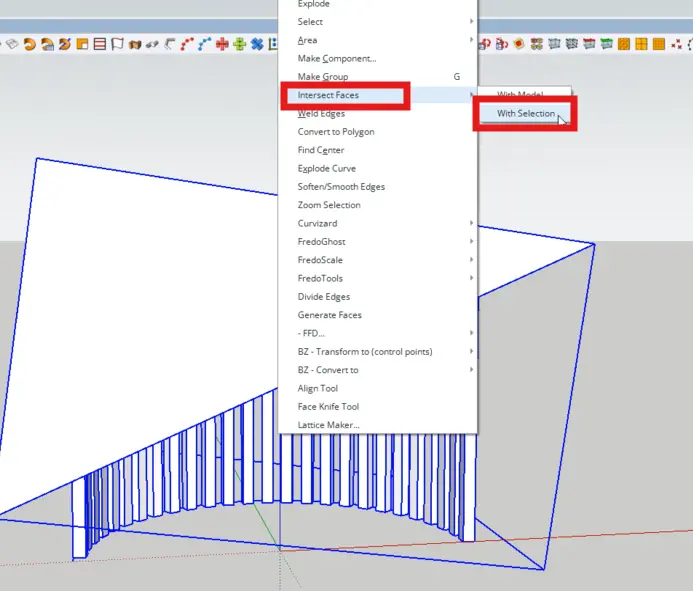

우클릭 > intersect faces > with selection을 클릭합니다.

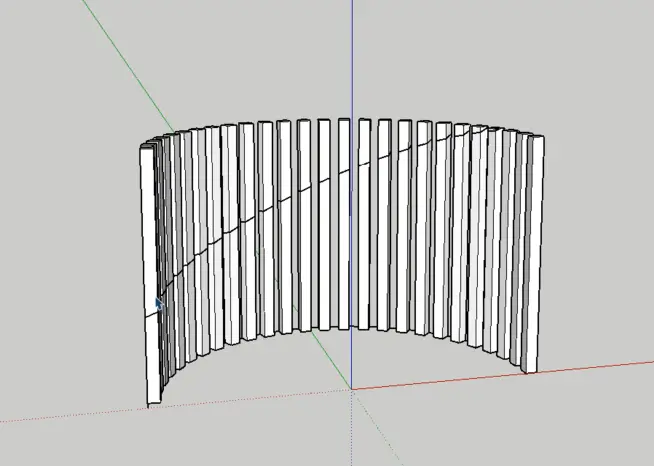

그러면 선택된 객체들의 겹쳐진 부분들이 선으로 따로 생성 됩니다.





이렇게 말이죠

4. 잘라내기

방금 만든 교차선은 잠시 잘라내기 해준 후

이제 편의를 위해 모든 기둥 그룹을 터뜨려줍니다.





그 전에 바로 밑에 있는 가이드 선은 지워주거나

하이드 해두면 터진 면과 간섭되지 않습니다.





그리고 잘라냈던 교차선을

제자리 붙여넣기 paste in place를 통해

원래 자리로 돌려놓습니다.





그리고 셀렉을 잡아 쭉 지워줍니다.

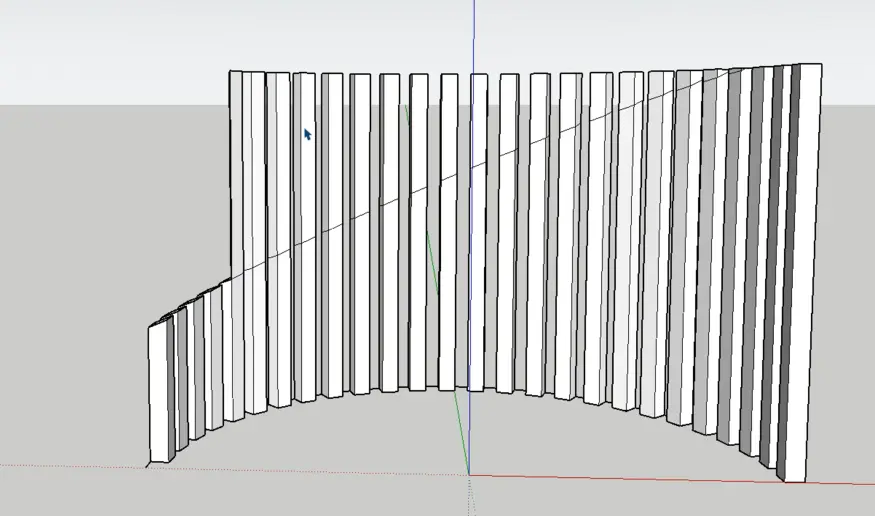

그럼 위와 같이 윗면이 없는 상태의 기둥이 될것입니다.





이때 jhs powerbar 의 face finder을 클릭하면

한번에 모든 윗면이 생성됩니다.

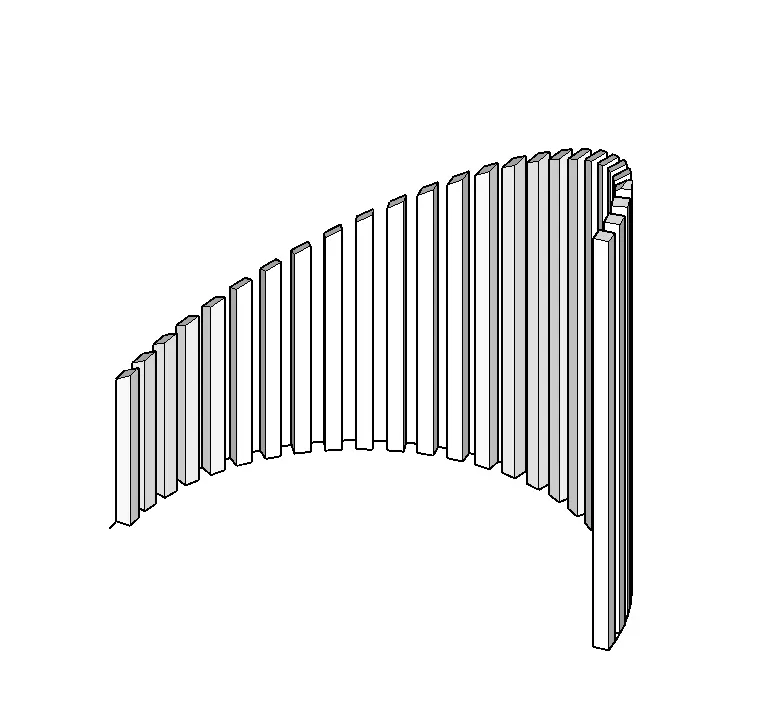

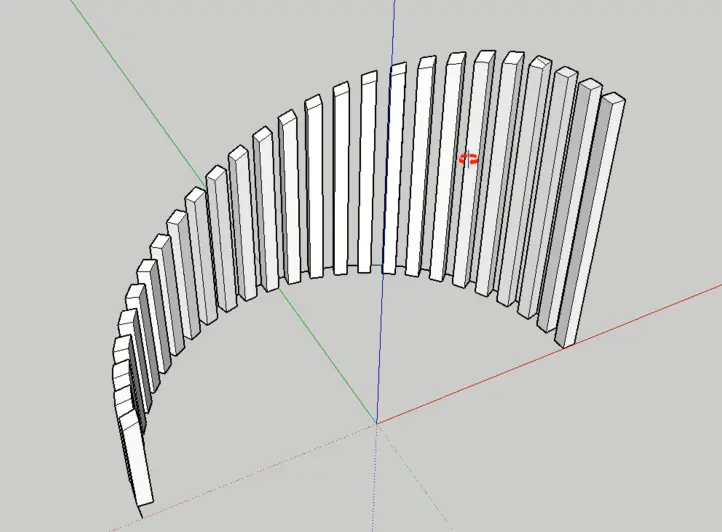

그럼 완성!





---

어때요? 참쉽죠?

오늘은 스케치업에서

점점 커지는 기둥을 만드는 방법

알아봤습니다!
