스케치업 입면 추출 방법, 평행뷰인데 시점이 생긴다면? 3단계 해결법
렉터스에서 스케치업, 엔스케이프 ,베라스 ai 를 담당하고 있는
쭈햄 최주영입니다 🙂
오늘도 엔클단 오픈채팅방에서
질문이 올라왔습니다!
스케치업에서 입면 추출하고 싶은데
평행뷰로 맞추고 찍어도
시점이 있는것처럼 나와요 ㅠㅜ
해결방법 있나요?
물론 해결 방법이 있죠!
이것만 따라해보세요~
시작!
1. 평행뷰 맞추기
먼저 해야할것은 평행뷰 설정입니다.

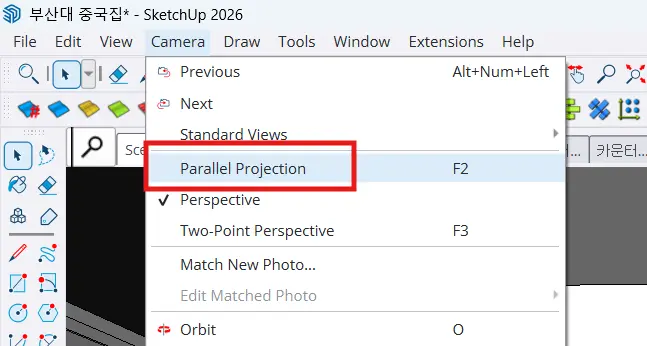

camera > parallel projeciton 을 클릭해서
카메라 모드를 평행뷰로 바꿔줍니다.

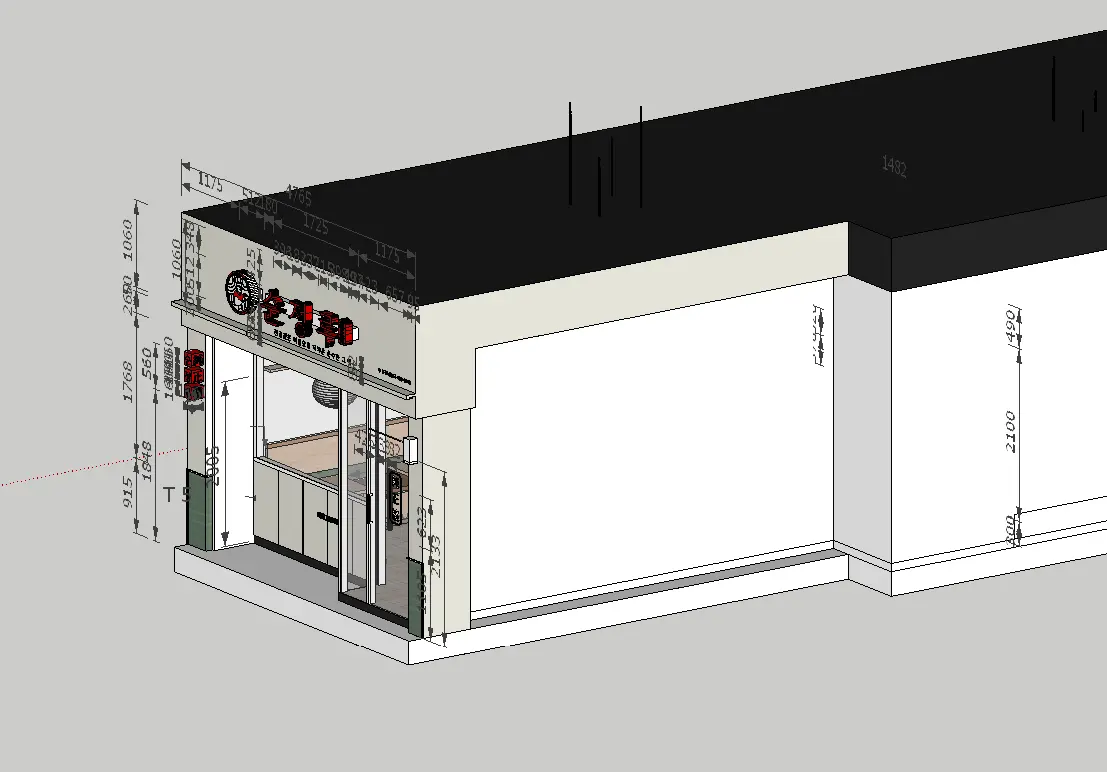

그럼 이제 아래와 같이
시점이 평행 투시뷰로 바뀌게 됩니다.
2. 섹션으로 잘라주기
이 상태에서 벽을 하이드하거나
모델링 자체를 잘라내는 방법도 생각할 수 있지만
저는 최대한 모델링 그자체는 놔두는 방식을 선호합니다.
그래서 section 기능을 사용합니다.
제일 왼쪽 아이콘을 클릭하고
평행되는 벽면을 선택하면

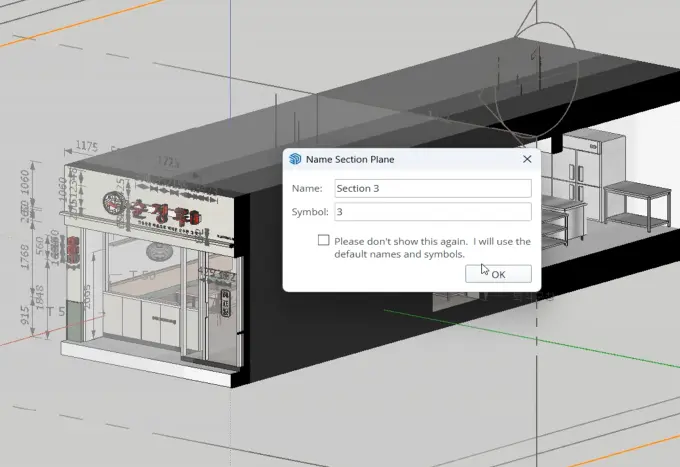

아래와 같이 섹션이 생성되며
정보를 기입할 수 있습니다.

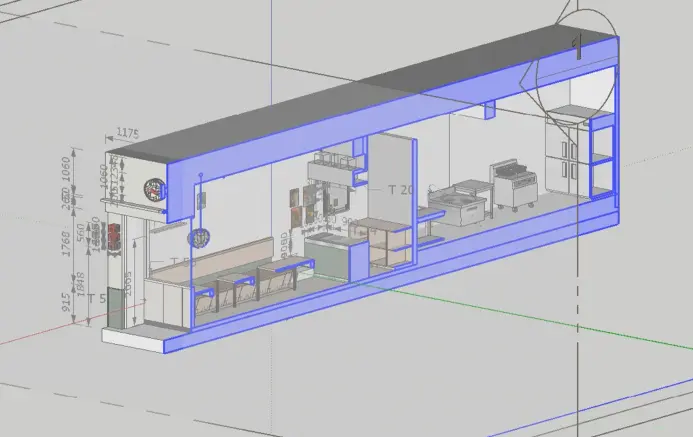

ok를 누르면 현재 활성화된 섹션과
다른 섹션들도 볼 수 있죠
여기서 왼쪽 2번째 아이콘인
display section plane을 클릭해 비활성화시키면

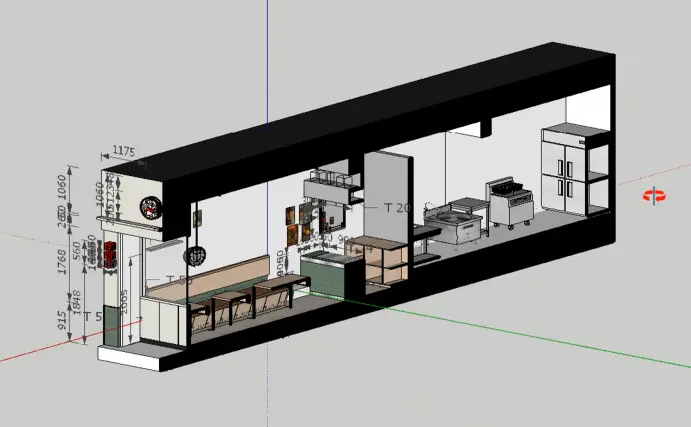

아래와 같이 현재 활성화된 섹션 외 다른 섹션은 보이지 않고
활성화된 섹션의 섹션 면도 보이지 않습니다.
3. 마지막으로 평행면 잡기

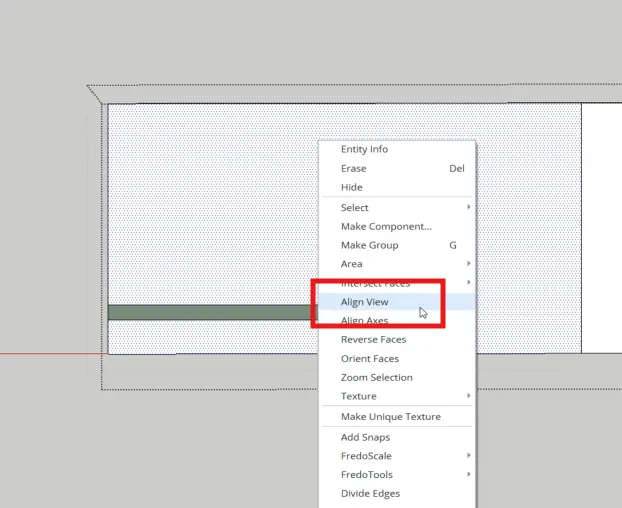

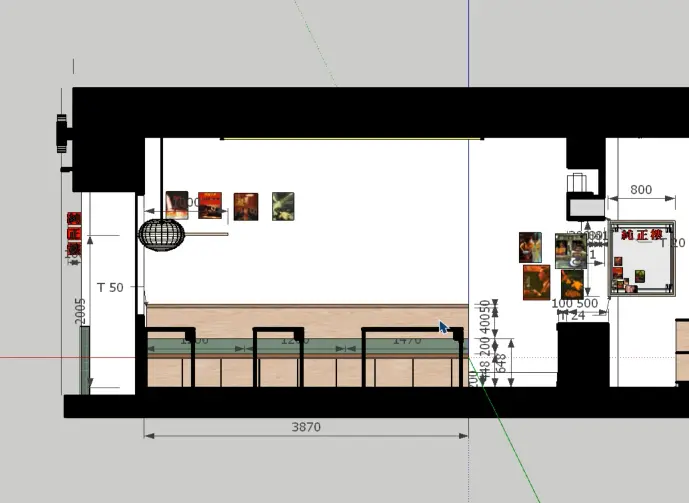

이제 도면화 시킬 면 중 카메라와 정면으로 바라보는 면을 하나 잡고
우클릭 > allign view 만 해주면
끝입니다!

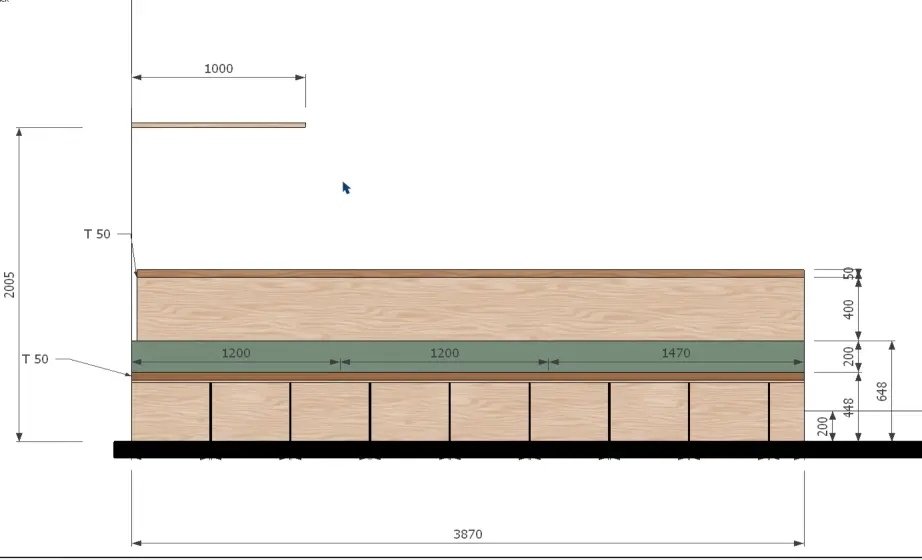

스타일도 정리해주고
치수선도 뽑아주면 모든것이 끝나요!
이때 사용하기 좋은 제가 만든 루비도
엔클단에 올려뒀으니
한번 아래 링크도 참고해주세요~!
대한민국 모임의 시작, 네이버 카페
그러면 모두 완성!
어때요, 참쉽죠?
