오늘은 엔클단에서 올라온 질문을 하나 가져왔어요!



아파트 중문 열리는 시뮬레이션을

스케치업에서 가능한가요?



라는 질문이었습니다!



루비 하나만 쓰면 손쉽게 가능해요~



그럼 바로 시작!



1. DBS Move Rotate Open Close 루비 다운받기

DBS 루비를 다운 받습니다!

스케치업 익스텐션 웨어하우스에도 올라와있어요~!





급하신 분들은 아래 파일 다운 후

extention manger에서 설치해주세요!



[첨부파일: dbs_move_rotate_open_close_v4_0_enc.rbz]



2. 모델링 세팅하기

루비가 설치가 완료되면 아래와 같은 아이콘이 나옵니다.



이제 세팅을 해봅시다.

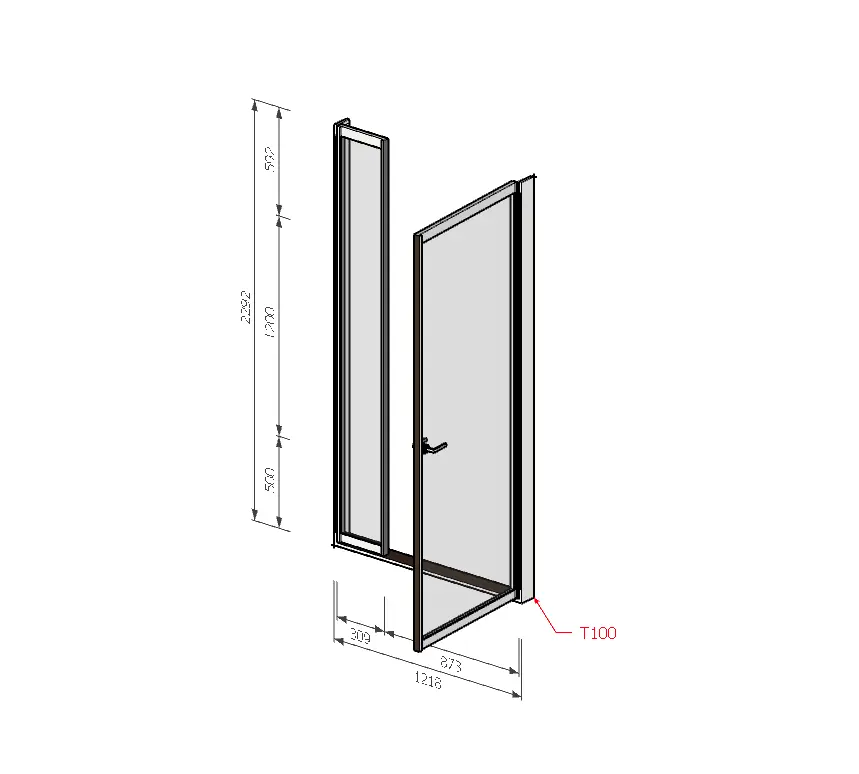

문을 움직이게 하기전에

모델링을 조금 체크해줍니다.

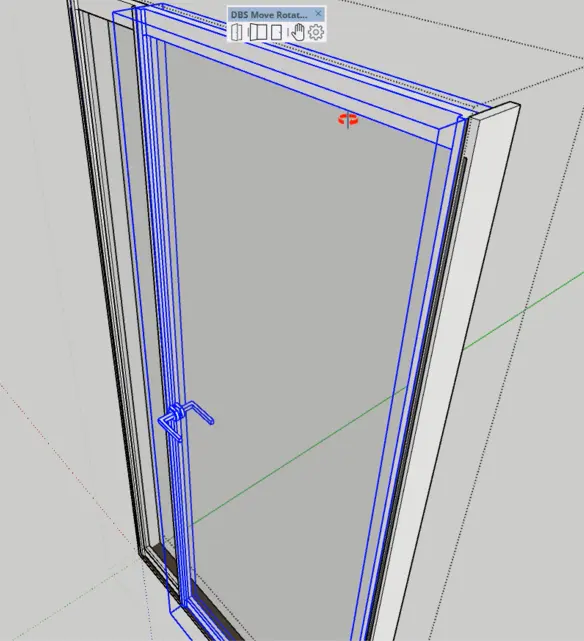

손잡이와 문의 모델링이 한 그룹으로 묶여있어야

손잡이도 같이 움직이겠죠?





3. 루비 설정하기

이제 제일 오른쪽의

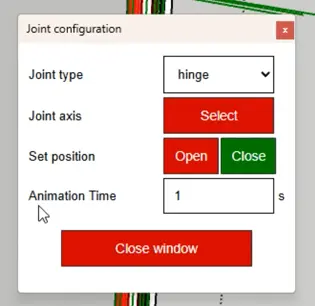

joint configuration 항목을 누릅니다.





hinge로 타입 설정하시고

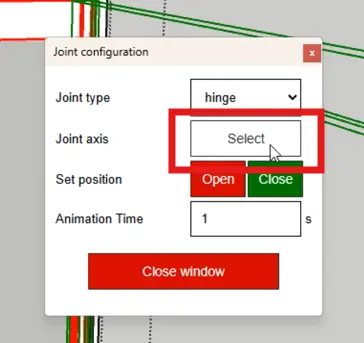

joint axis > select 합니다.

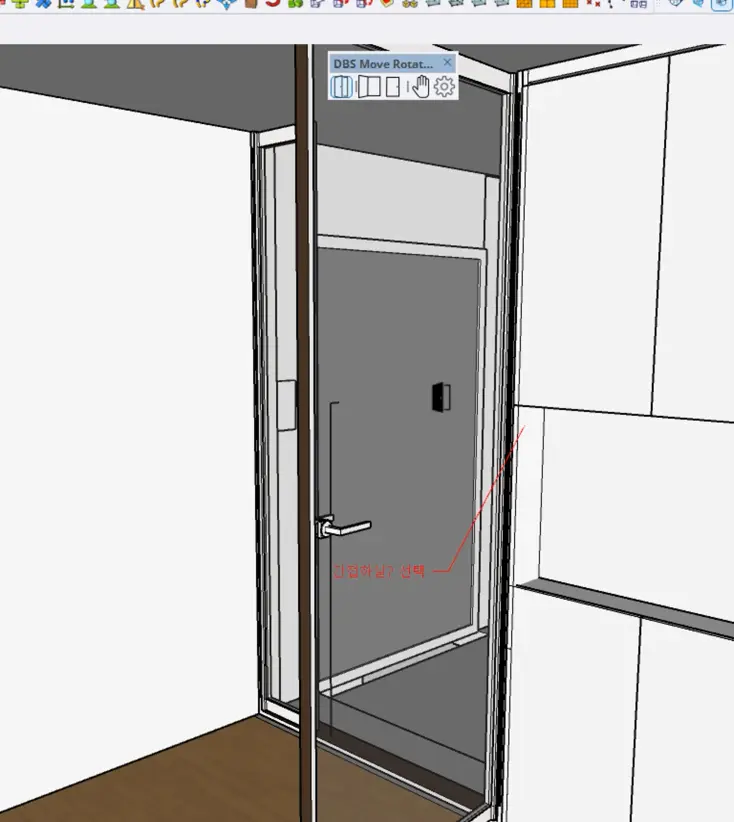

이 과정은 객체가 움직일 기준이 되는 축을 설정하는 단계입니다.





선을 하나 미리 그어주셔도 됩니다.

번거롭다면 저처럼

모델링의 모서리 선을 하나 잡아주셔도 됩니다.

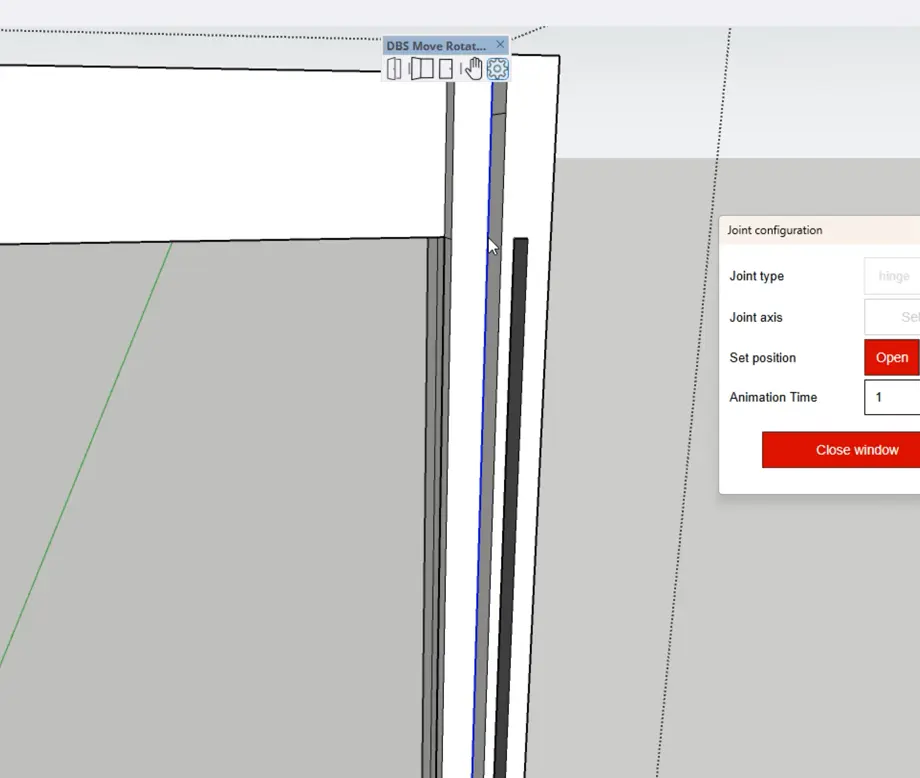

Set position은 open으로 클릭 후

손 아이콘을 누릅니다.



이제 얼마나 열리고 닫힐지 설정할겁니다.





문을 클릭하면 마우스로 얼마나 열릴지

조정 가능합니다.



얼마나 열릴지 세팅합니다.

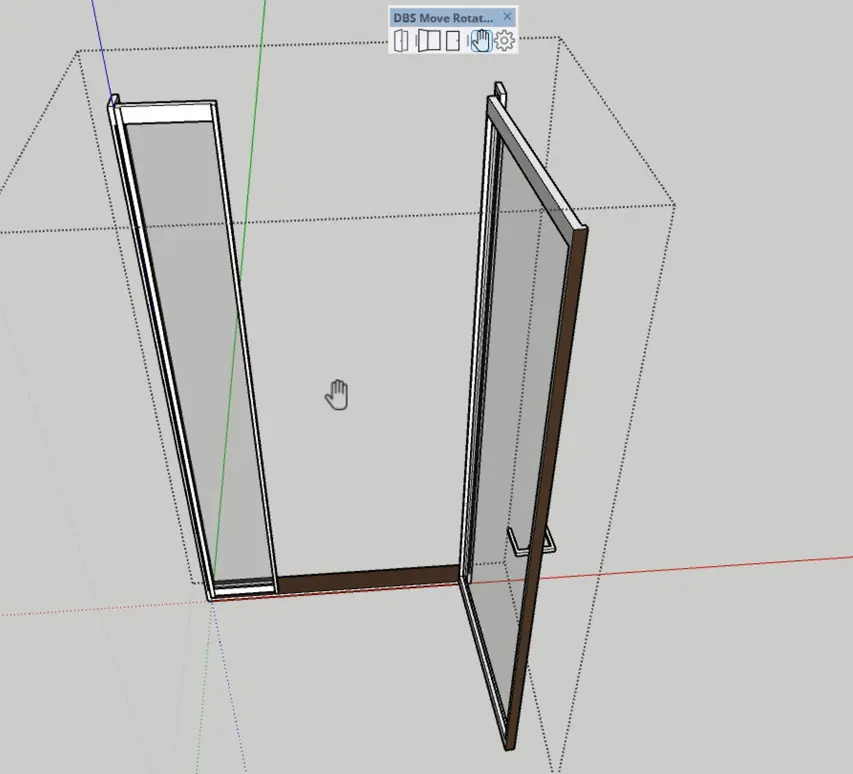

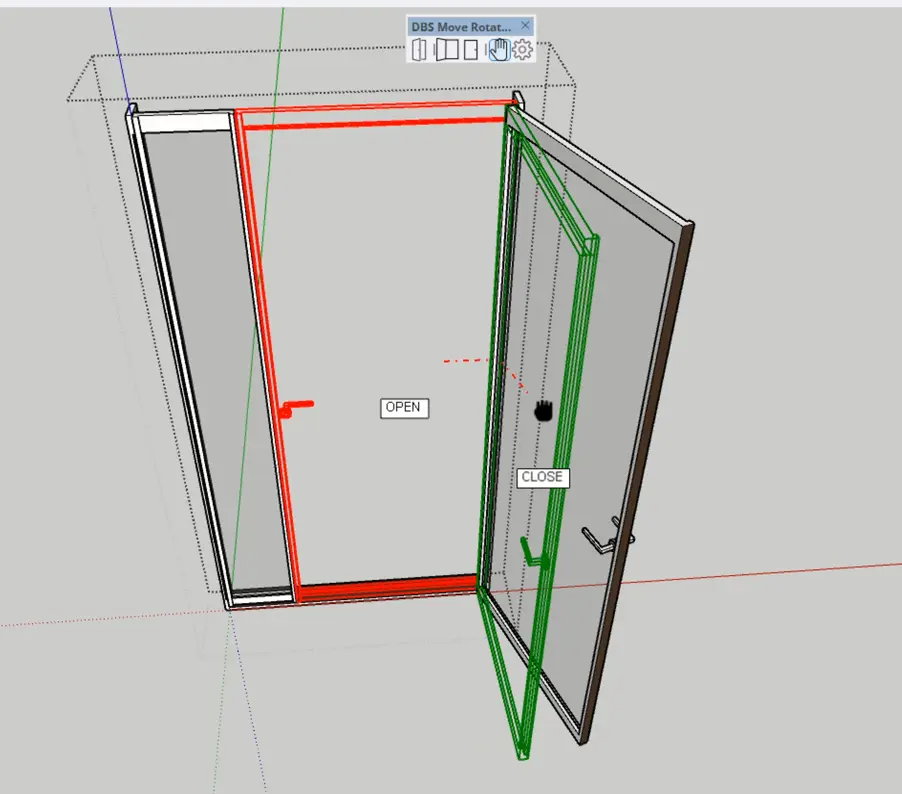

완료되면 아래와 같이 모델링이 수정됩니다.

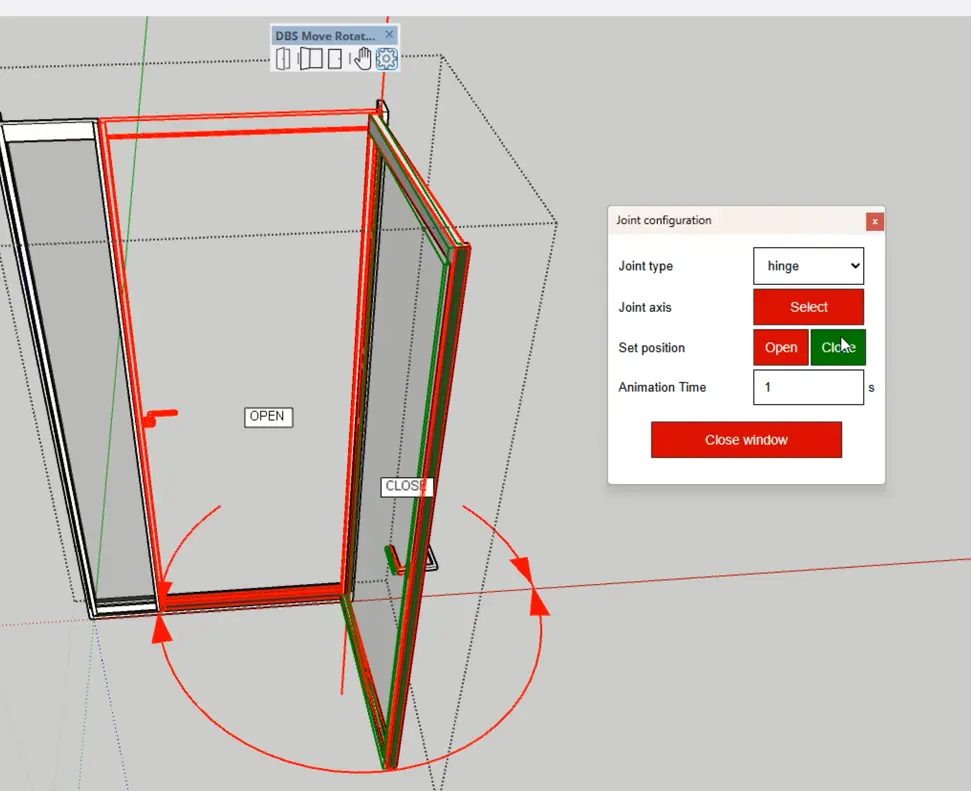

같은 방식으로 다시 joint configuration 선택 후

set position을 close 클릭





그리고 다시 손을 눌러

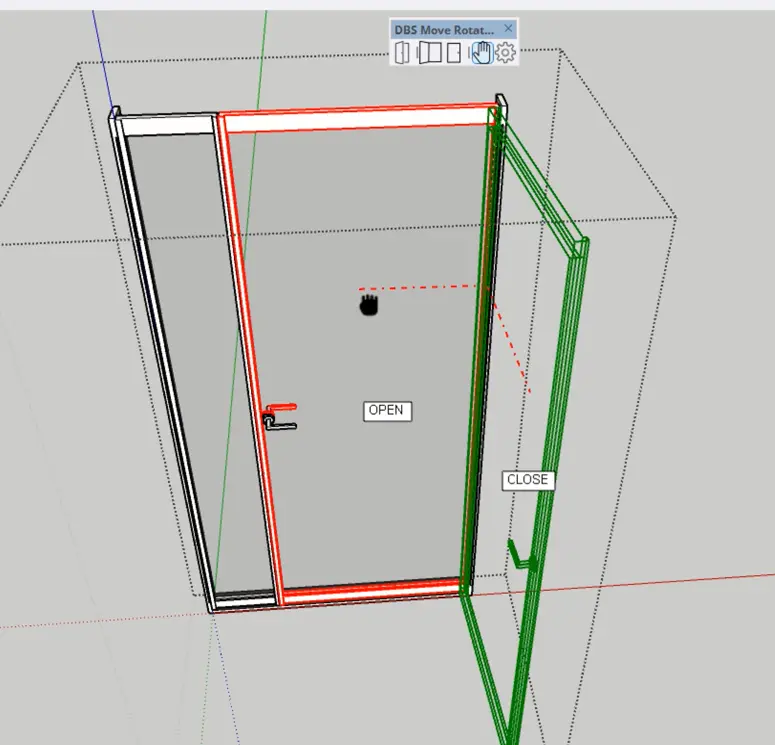

닫히는 영역을 잡아줍니다.



4. 여기까지 하면 모두 완성!

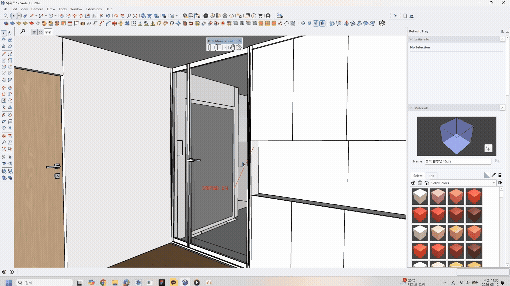

Open/Close 버튼을 눌러봅시다.





객체에 마우스를 올리면 아이콘도 바뀝니다.



여기서 클릭해주면~





완성!!





---

참쉽죠?
