스케치업 비정형 곡면 모델링｜Curviloft로 균일한 면 만들기

렉터스에서 스케치업, 엔스케이프 ,베라스 ai 를 담당하고 있는

쭈햄 최주영입니다 🙂



오늘은 엔클단 오픈채팅방에서

아래와 같은 모델링을 만들고싶다는 질문이 올라왔어요!



이런 비정형 형태를 만들고 싶은데

어떻게 해야할까요?





이런 형태는 조금 복잡할 수 있지만

원리만 알면 쉽습니다!



그럼 한번 해볼게요~!



시작!



1. 필요한 루비 2종

이번에 필요한 루비는 두가지

curviloft 와 kbs face tools 입니다.

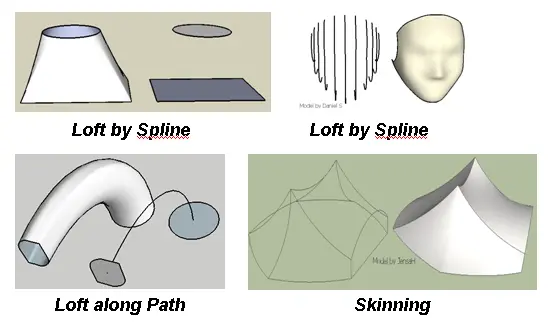

curviloft는 아래와 같이 생긴 루비입니다!



다운로드는 sketchucation에서 다운 받아주시면 된답니다~!



바쁘신 분들은 아래 파일로 받아주세요!

[첨부파일: Curviloft_v2.0a.rbz]



두번째는 kbs face tools 입니다.

익스텐션 웨어하우스에서 다운받아주시면 됩니다~!



바쁘신 분들은 아래에서 받아주세요!

[첨부파일: kbs_facetool_2.2.2 (1).rbz]



rbz 파일은 extension manger에서 install 해주시면 됩니다!



2. 원 두개 만들기

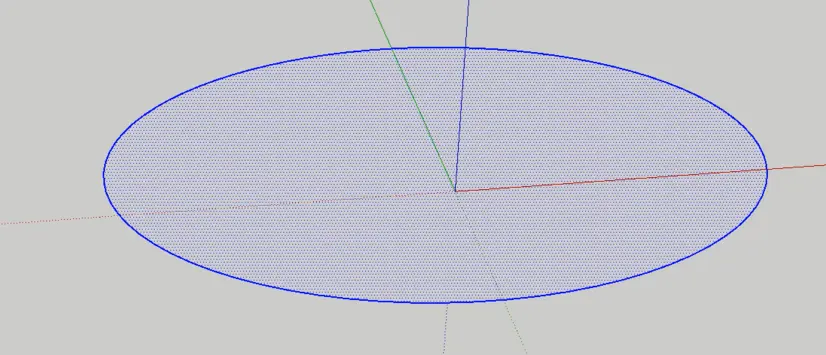

경계가 될 원을 두개 만듭니다.

사이드 값이 같은 원이 돼야 균일한 서페이스가 만들어진다는점

잊지마세요!

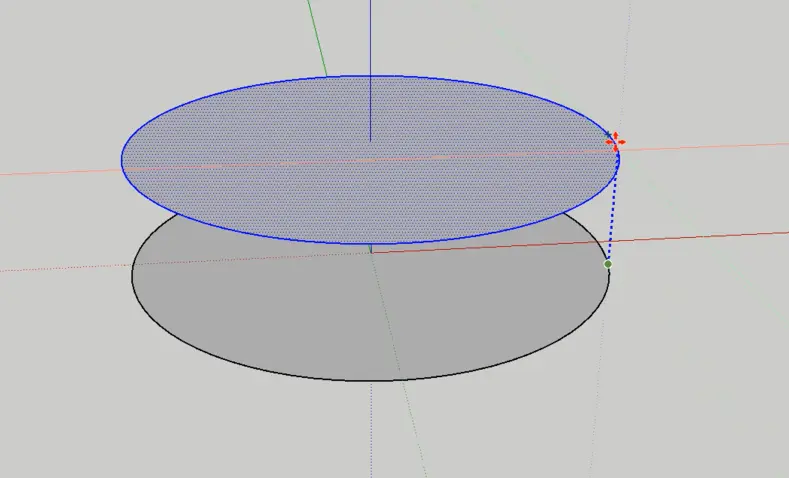

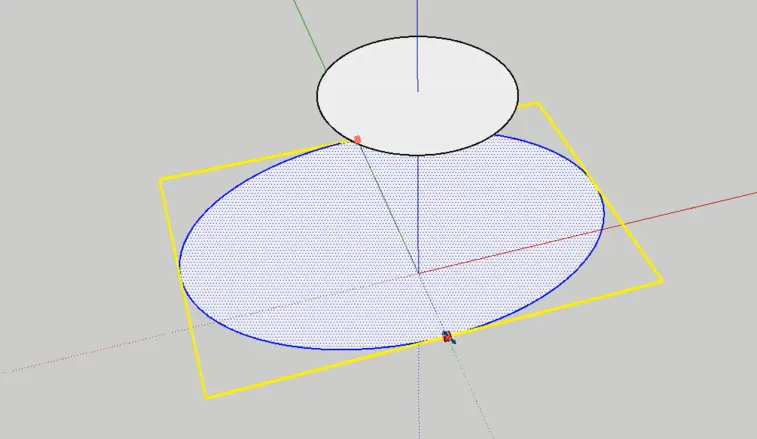

원의 쉐입을 조금 수정합니다.

스케일을 잡고 눌여주면 타원도 쉽게 만들 수 있습니다.

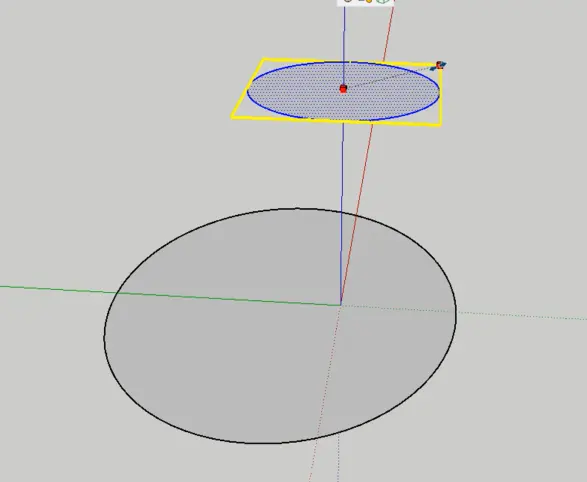

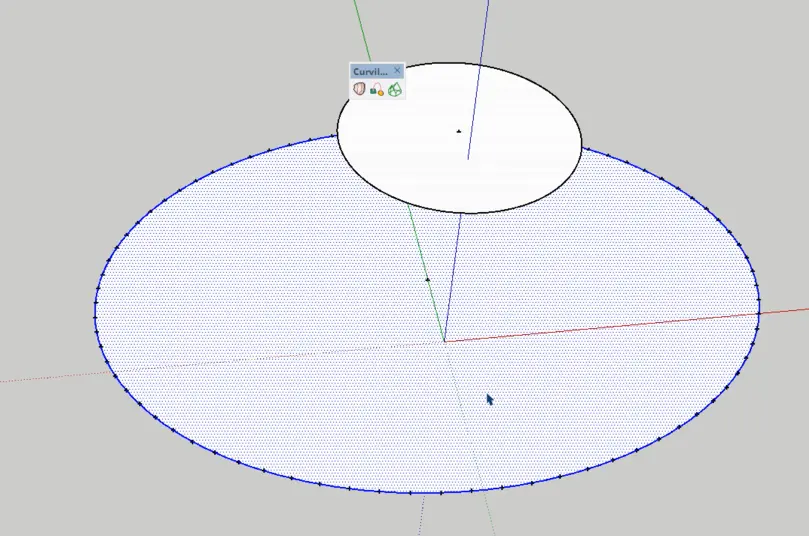

윗 원의 크기와 위치도 수정합니다.

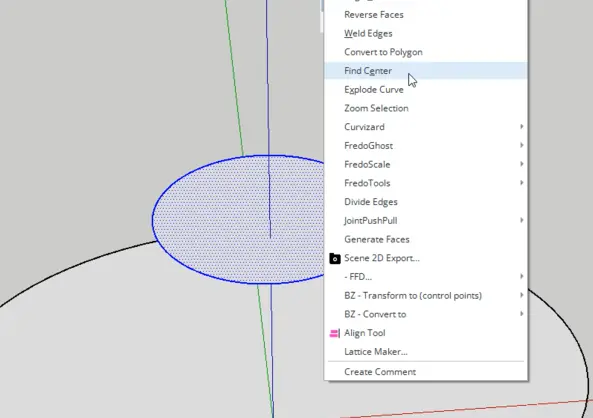

일반 원의 경우 면을 잡고 우클릭하면

find center이 찾아집니다.





다만 타원으로 변형한 원의 경우 센터가 잡히지 않아요.





이럴땐 kbs face tool의 center 기능을 클릭하면





바로 타원의 센터가 잡힙니다.



3. 가이드 라인 그어주기

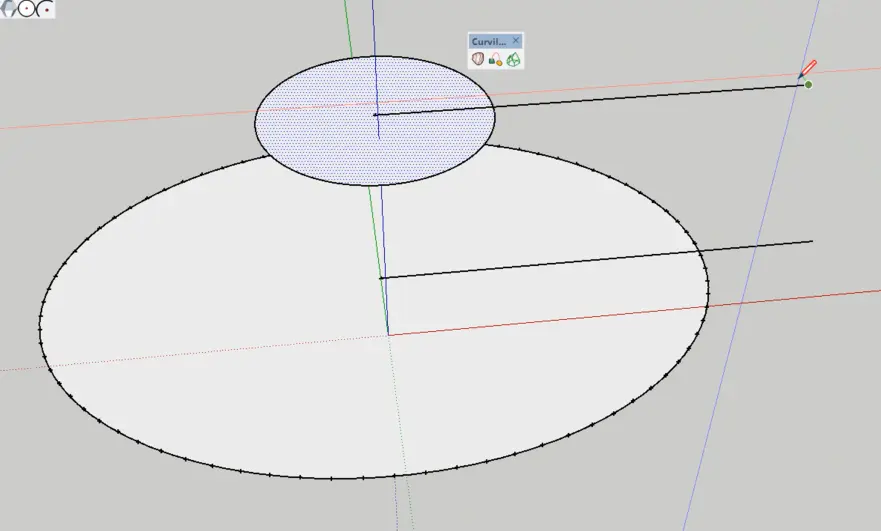

이제 가이드 라인을 그어봅시다.

교차점이 생기도록 센터에서 시작하는 선을

두개 그어줍니다.

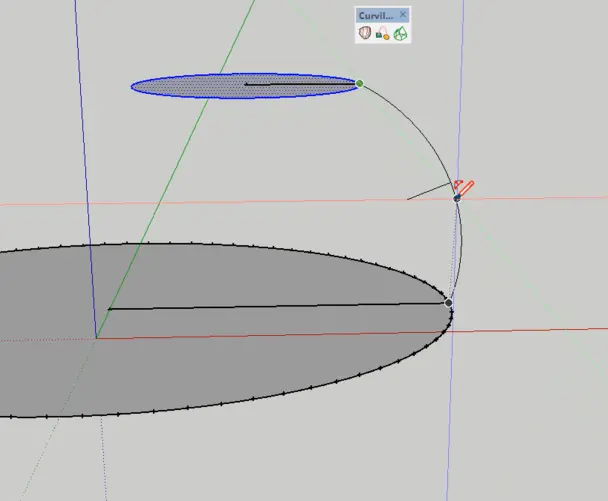

2 point arc 를 클릭하고

side 값은 80으로 잡습니다.

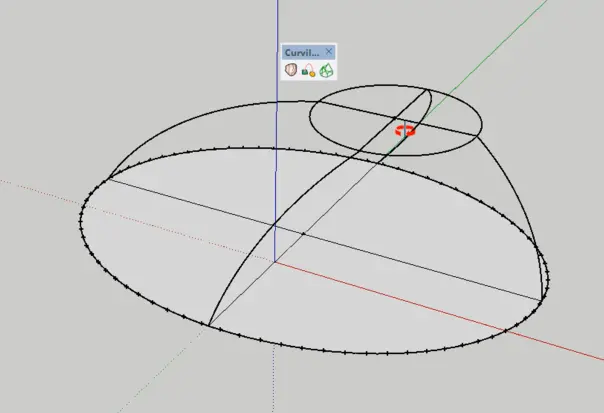

그런 후 교차점 두개를 이어주는 곡선을 그어줍니다.

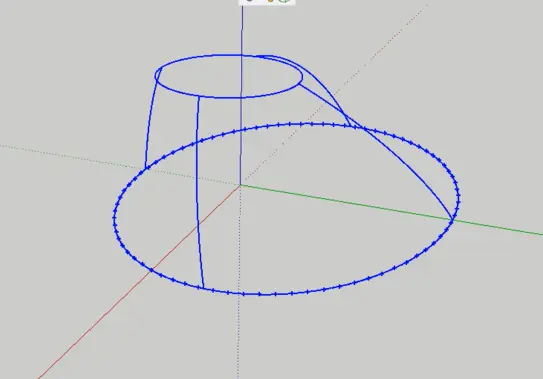

동일한 방법으로 4개의 포인트에 라인을 긋습니다.



4. 면 만들어주기

모든 선을 잡고

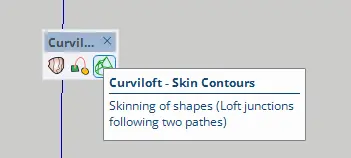

curviloft 의 skin contours를 클릭합니다.

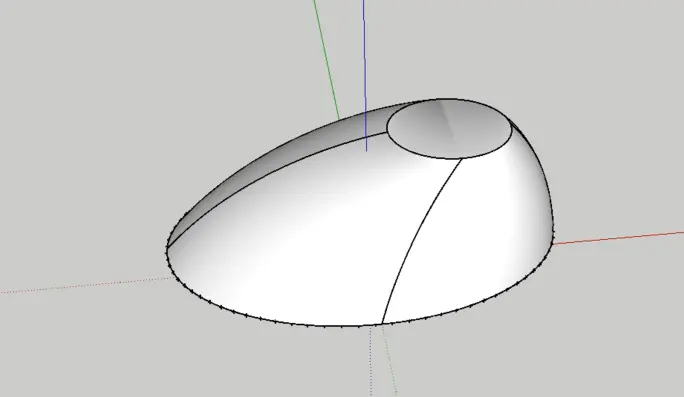

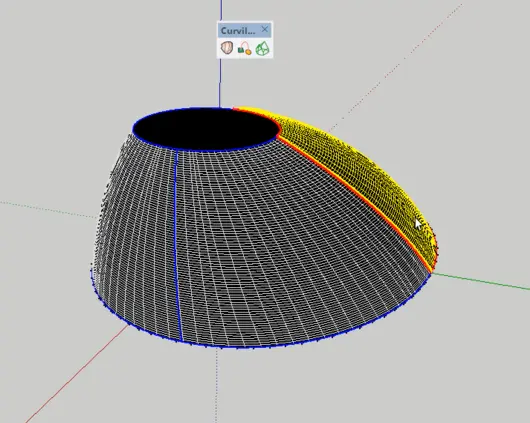

그러면 아래와 같이 모든 면이 균일하게 생성됩니다.





더블클릭해주면 면이 채워집니다.

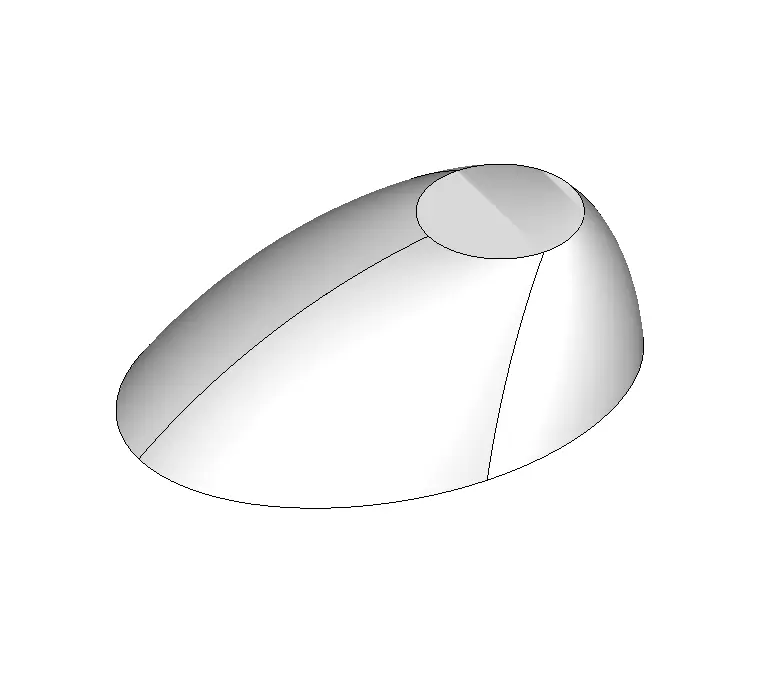

그럼 완성이죠!





---

참쉽죠?
