스케치업 돔 온실 유리 골조 만들기｜Sandbox와 JHS PowerBar 활용법

렉터스에서 스케치업, 엔스케이프, 베라스 ai 를 담당하고 있는

쭈햄 최주영입니다!



오늘은 렉터스 오픈채팅방에서 올라온 질문입니다~!



이 돔에다가 이런 온실 유리 살을 추가하고 싶은데

관련 루비나 방법 있을까요?



라는 질문이네요!



여러가지 방법 중 가장 심플하게 할 수 있는 방법 알려드릴게요~!

시작!



1. 준비할 루비

준비할 루비는 2가지입니다!



첫번째는 sandbox 입니다!

스케치업의 기본 루비로 따로 설치가 필요 없습니다.



두번째는 jhs powerbar입니다!

설치 시 아래와 같이 아주 긴 루비가 생성됩니다 🙂

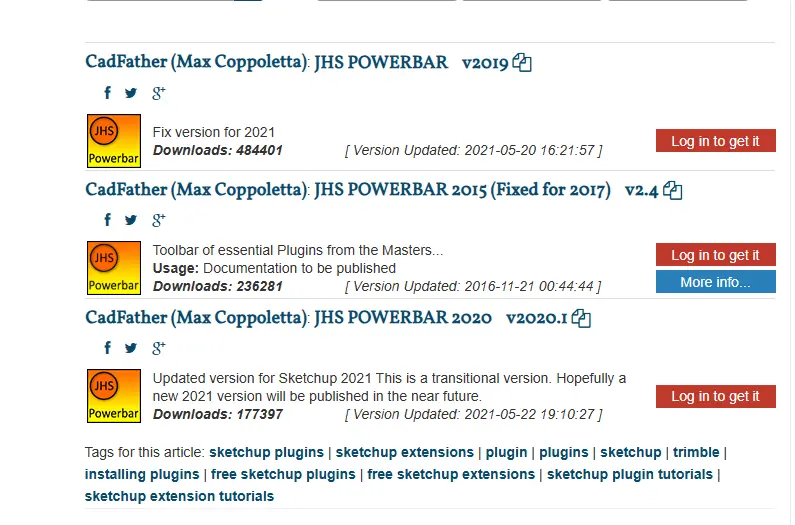

설치 파일은 sketchucation에서 다운 받으실 수 있습니다!





바쁘신 분들은 아래 파일 다운받아주세요~



[첨부파일: JHS_POWERBAR_2020 (1).rbz]



다운 받은 후에는 extention manger을 통해

install 해주시면 됩니다!



2. 지형 만들기

질문자분의 레퍼런스를 보니 둥그런 돔이라기 보다

지형과 비슷한 형태더라구요!



그래서 비슷하게 한번 만들어보겠습니다.



sandbox의 from scratch를 클릭합니다.



그럼 우측 하단에 그리드의 크기를 조정할 수 있는데

저는 1000으로 지정 했습니다.



그런 후 영역을 그어주면

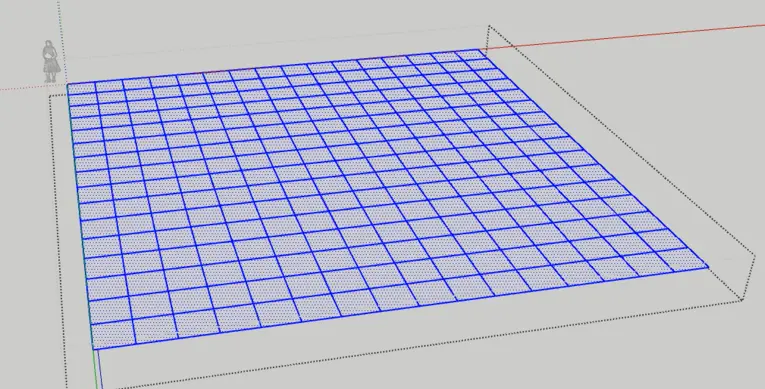

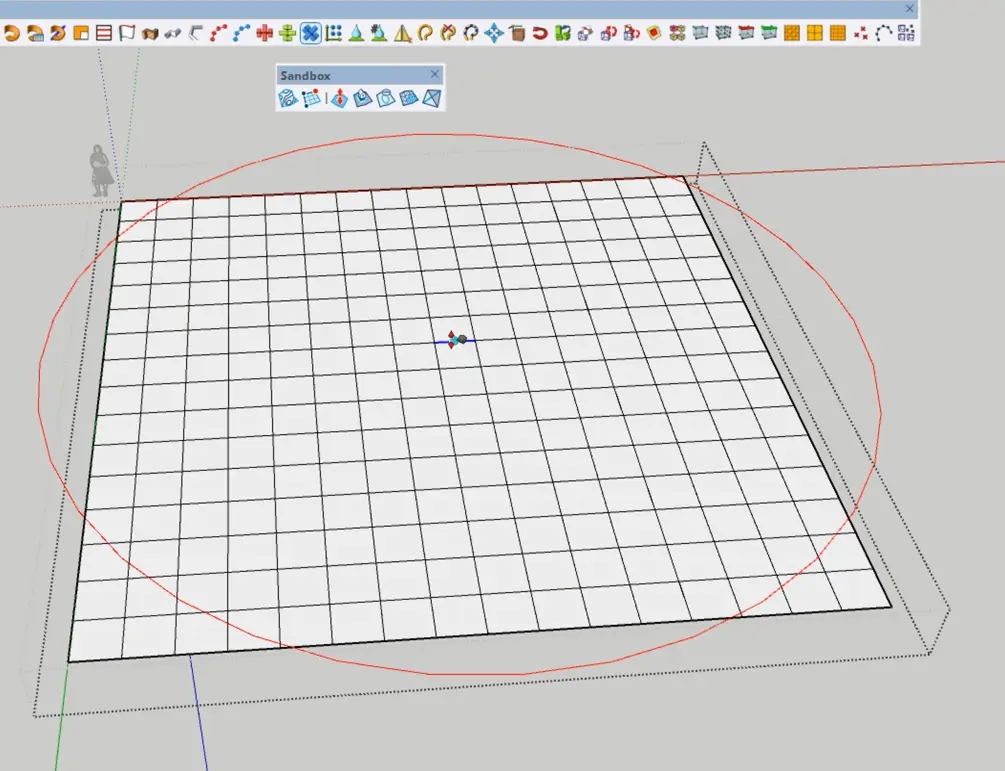

아래와 같이 한칸이 1000 * 1000인 그리드가 생성됩니다





면 셀렉을 풀고

smoove를 실행합니다.

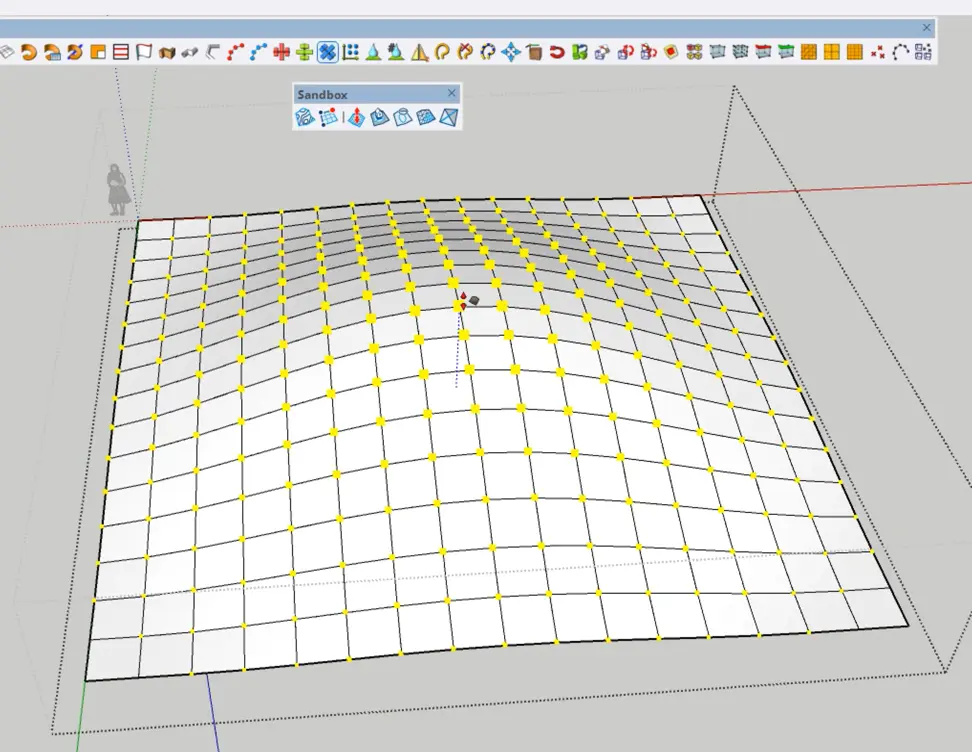

면 위에

마우스를 올리면 아래처럼 영역이 잡힙니다.



이때 마찬가지로 우측 하단에 숫자가 나오는데

이 숫자를 바꾸게 되면 영향을 주는 영역을 바꿀 수 있습니다





마우스를 클릭해서 수정하면 아래와 같이

만들 수 있습니다.





이번 작업의 핵심인

곡면을 폴리곤화 시켜주는 작업입니다.



default tray > soften edges에서

smooth normals 를 체크하고

angle between normals 값을 최대한 낮춥니다.

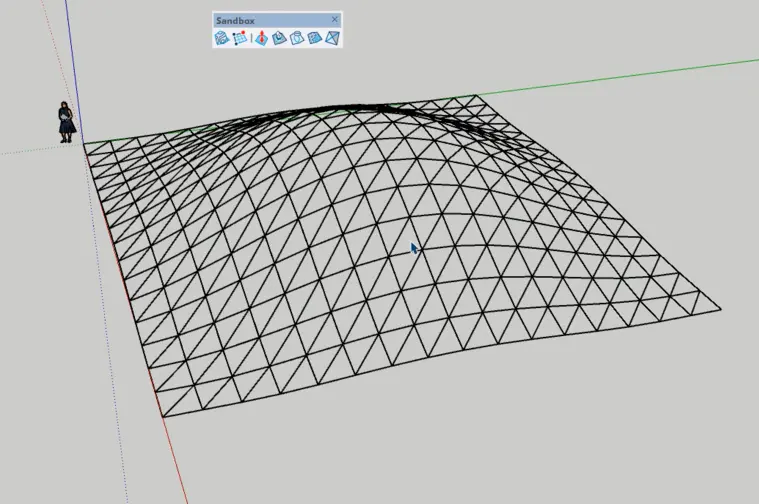

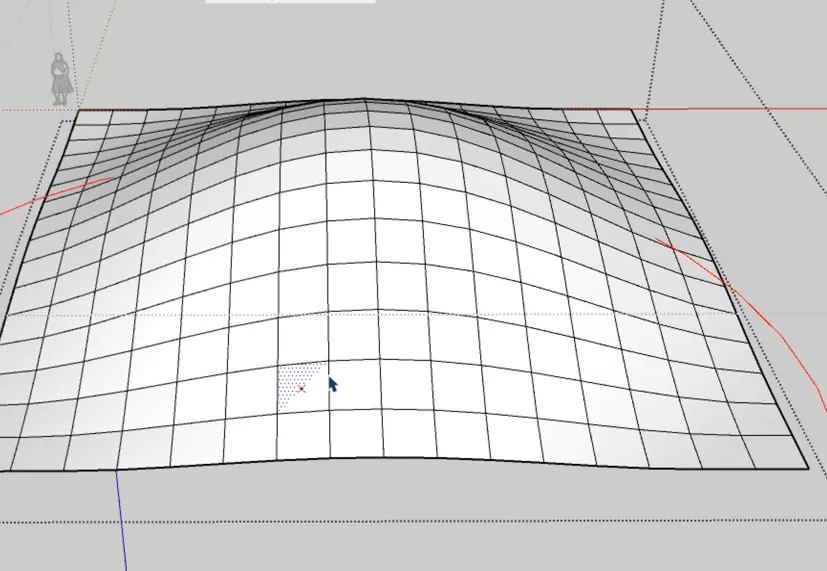

그럼 스무스한 면이 아닌 아래와 같이 폴리곤화 된 곡면으로 변환됩니다.





3. 선만 빼서 골격 만들기

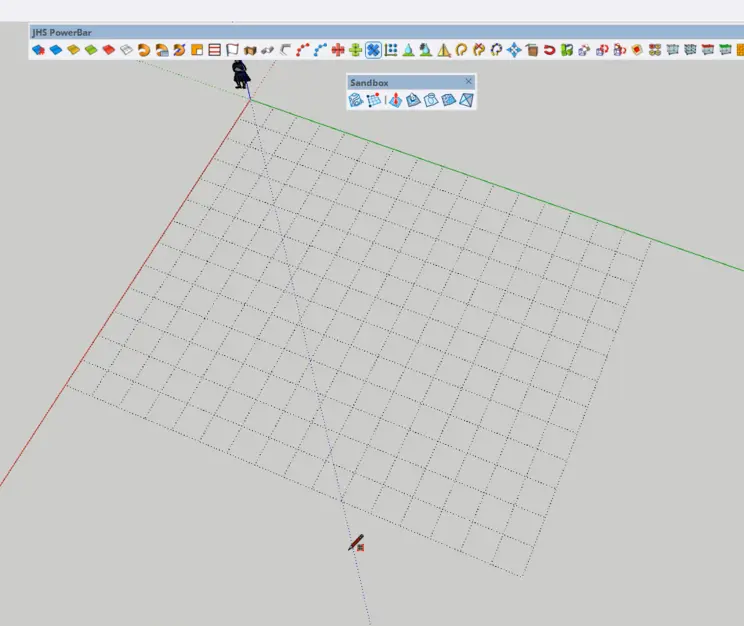

이제 default tray > styles 에서 wireframe 와 같은

선만 보이는 스타일로 변환합니다.

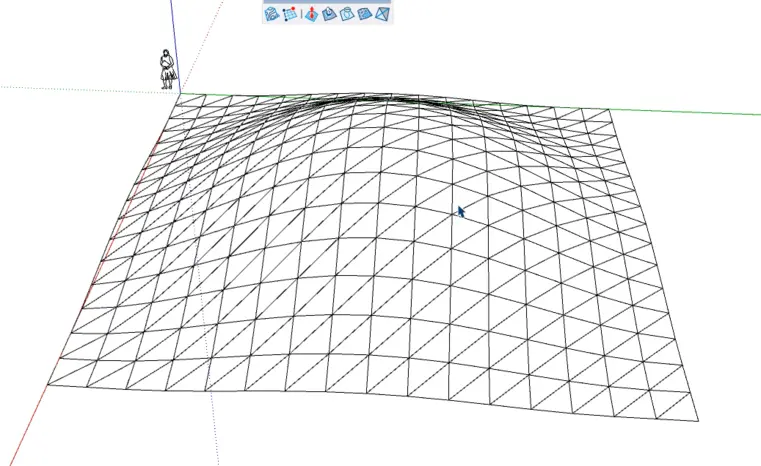

그럼 모델링에서

선만 보이게 됩니다.



선만 보이니 선만 셀렉할 수 있는 상태지요





선만 모두 셀렉한 다음 복사합니다.





스타일을 원래대로 돌리고

paste in place를 실행해 제자리 붙여넣기 해줍니다.

그런 후 바로 make group 으로 그룹 지어줍니다



아래 사진은 기존의 곡면은 잠시 하이드 해준 상태입니다.

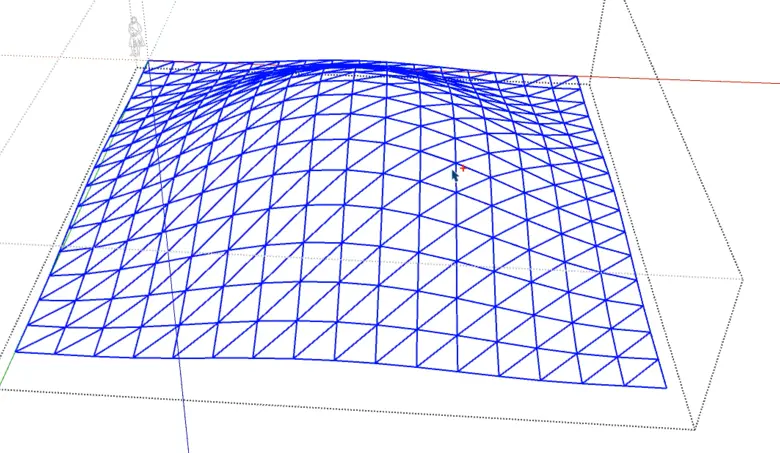

선만 있는 모델링의 그룹 내로 들어가서 모두 셀렉합니다.

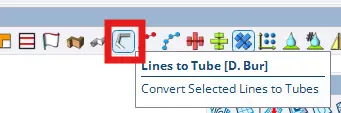

그런 후 jhs powerbar의 lines to tube 클릭

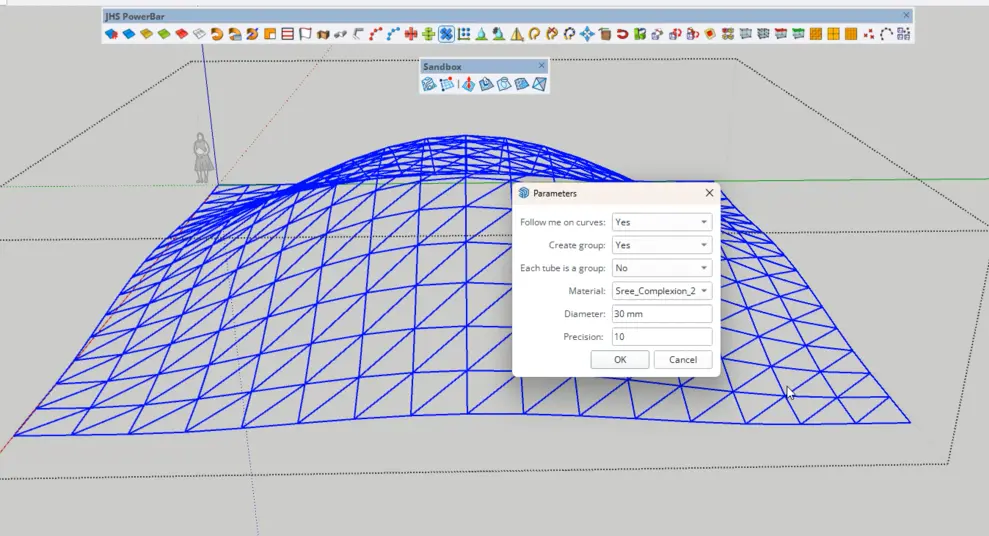

파라미터 창이 뜨면 해당 값을 적절하게 수정합니다.

여기서 메인은 diameter 지름입니다.

원하는 지름을 넣어서 ok 해줍니다.

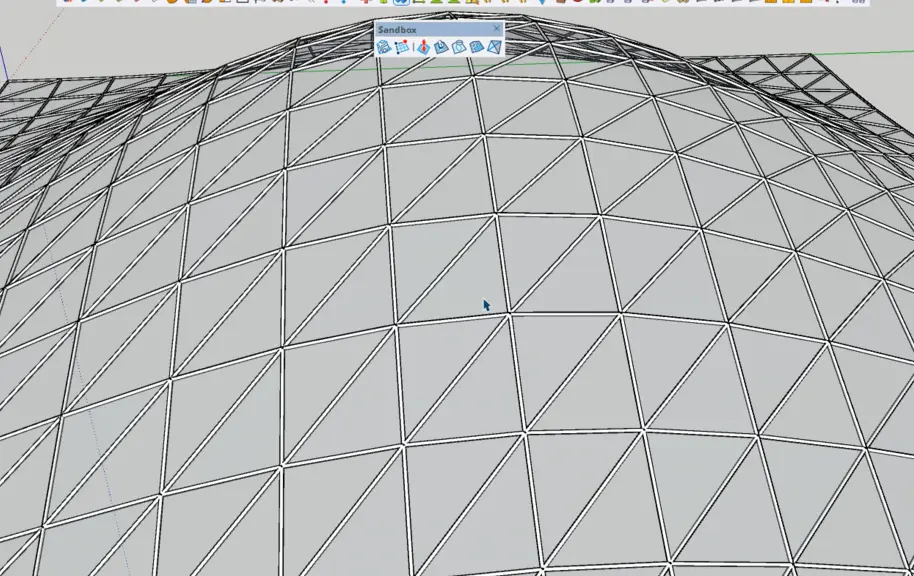

약간의 시간이 지나면

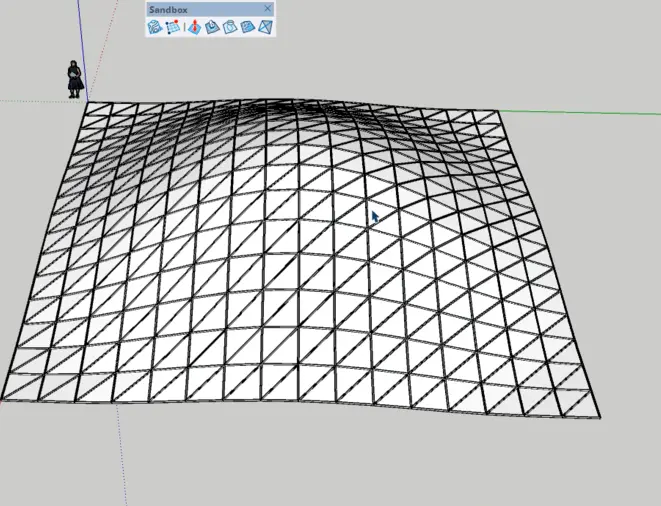

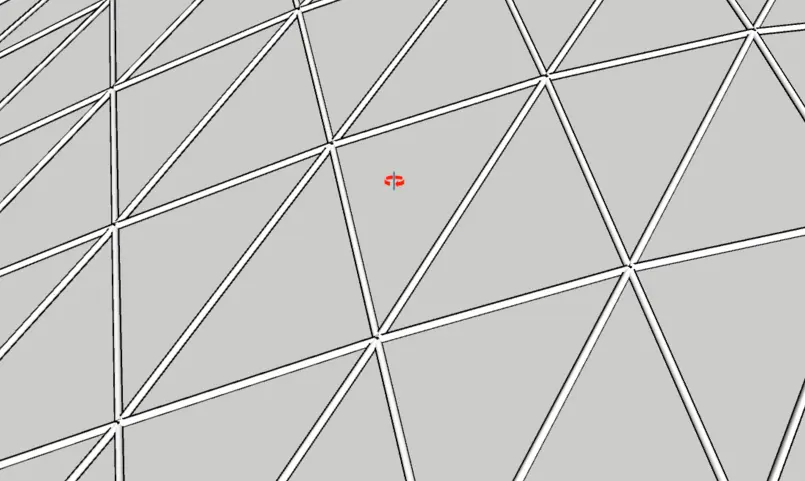

바로 선을 따라 파이프가 만들어집니다.





4. 유리 면 매핑해주기

이제 아까 숨겨뒀던 면을 꺼내줍니다.

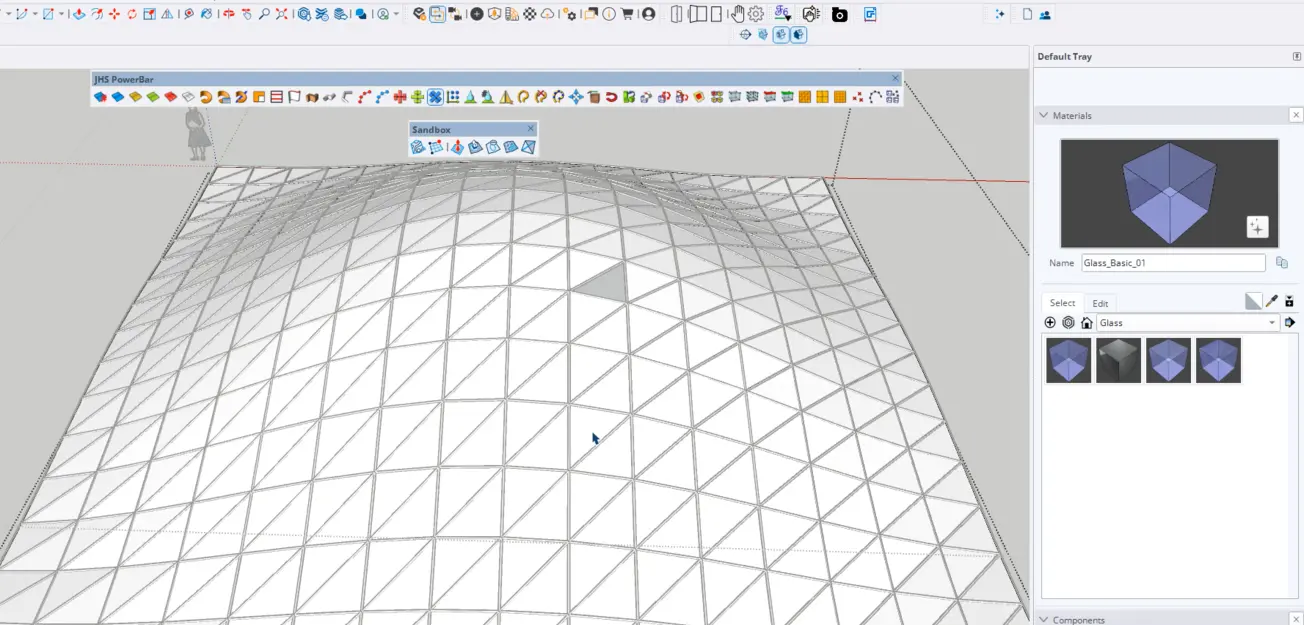

이 면에 유리 매핑을 해줍니다.





그러면 모두 완성!

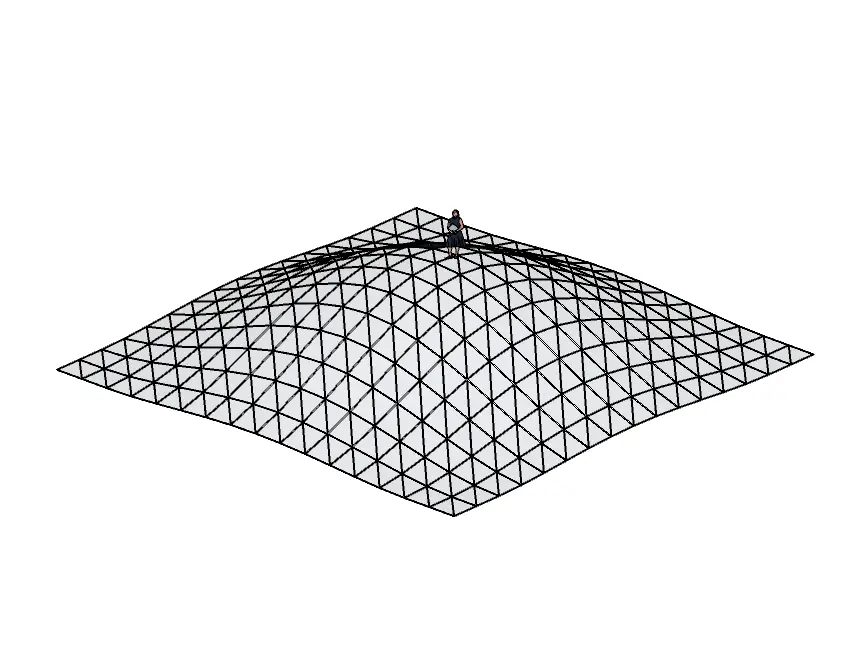

이렇게 최종적으로 내가 만든 지형에

유리 골격과 유리를 넣을 수 있었습니다!



---

참쉽죠?
