스케치업 끊어진 선 자동으로 이어주는 루비 추천｜Edge Inspector 활용법
안녕하세요!
렉터스에서 스케치업과 스케치업 엔스케이프 인강을 담당하고 있는
쭈햄 최주영입니다~
오늘은 스케치업 사용설명서 수강생분이 질문주신 내용을 하나 가져왔습니다!
혹시 등고선 작업시 끊어진 선은
하나씩 이어야하나요?
등고선 작업을 하다보면 선이 이어지지 않아
면이 제대로 만들어지지 않는다는 질문입니다!
해결 방법 바로 알아볼게요~
시작!
1. 문제 상황 체크하기

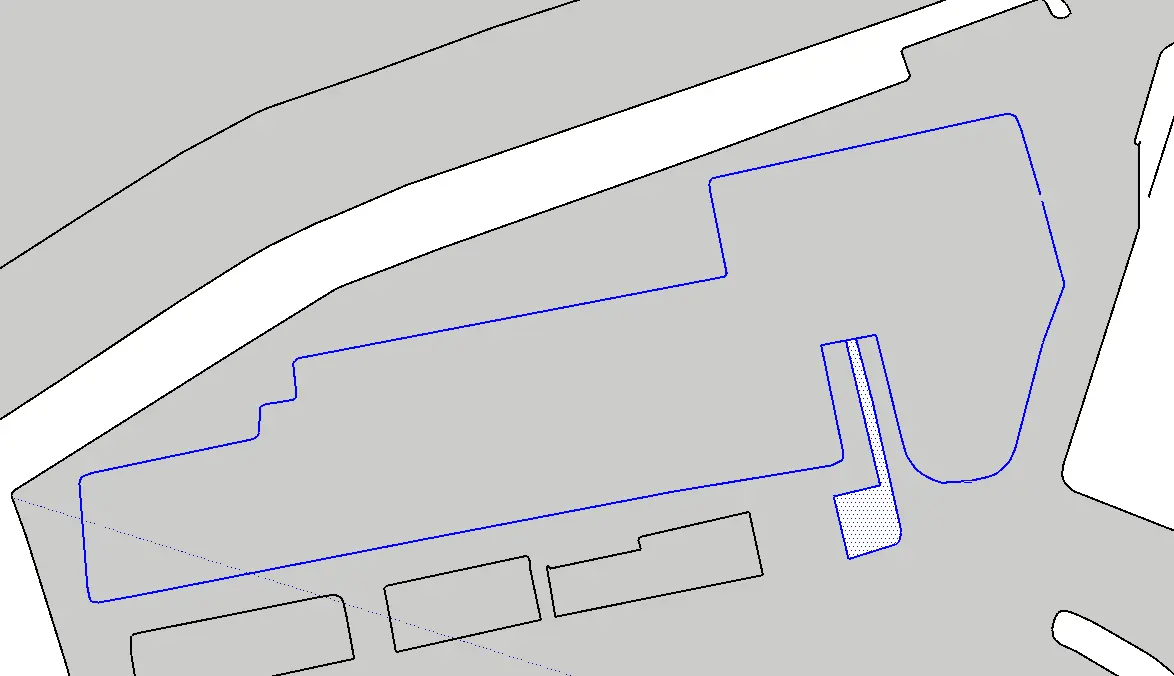

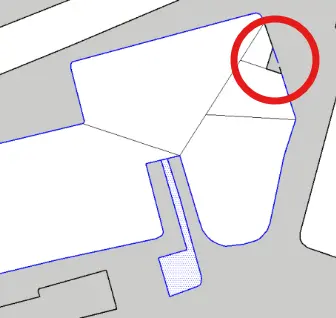

아래 이미지는 조감도 작업을 위한 블럭 작업에서
면이 만들어지지 않는 선을 한번 잡아본 이미지입니다.

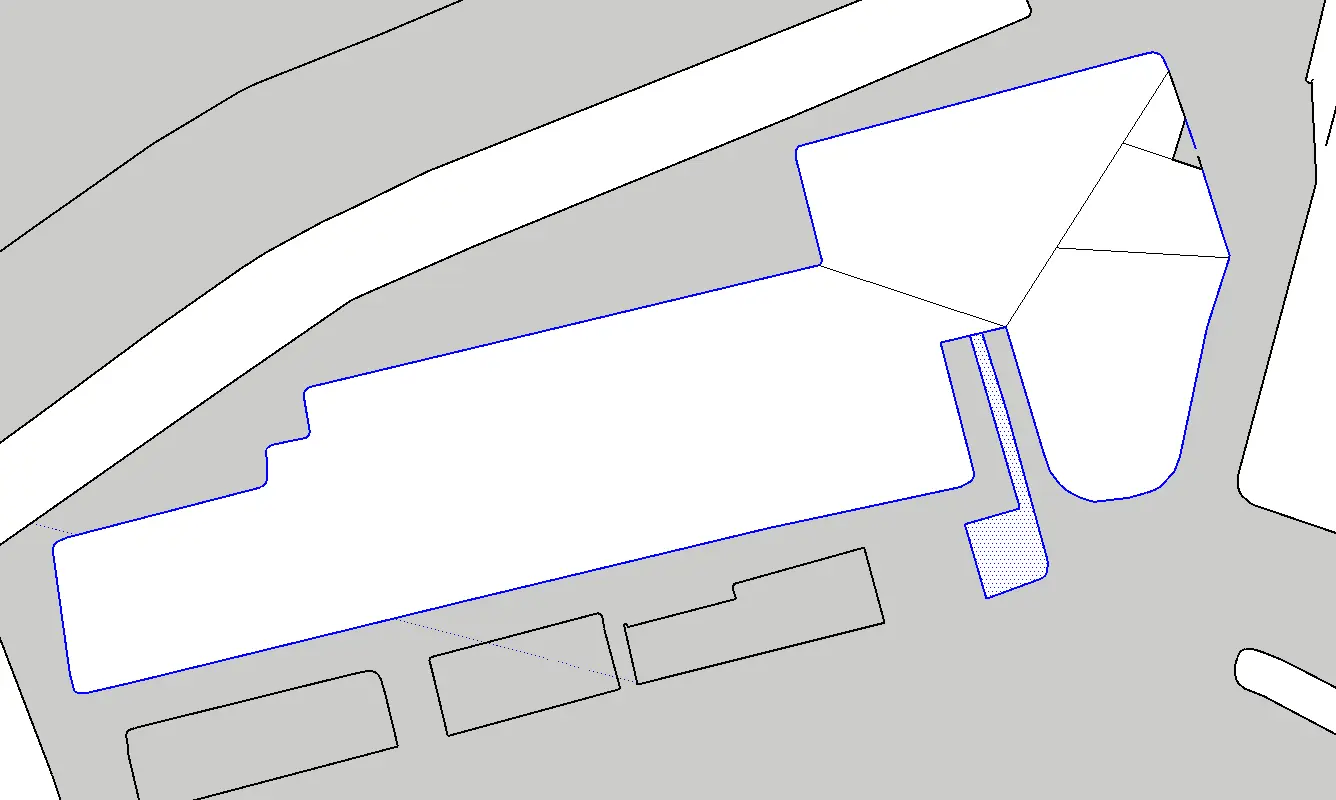

보통 이렇게 면이 만들어지지 않을때
아래와 선을 막 그으면서
다 채워질때까지 면 만들지요?
그 이유는 아래에 표시된 부분처럼
선이 다 이어지지 않아
선이 터져있어 면이 만들어지지 않는 것입니다.
그렇기에 저 부분이 커버될때까지 선을 무수히 만들어야 되는 것이지요.
2. 해결 방법은 이 루비로 뚝딱

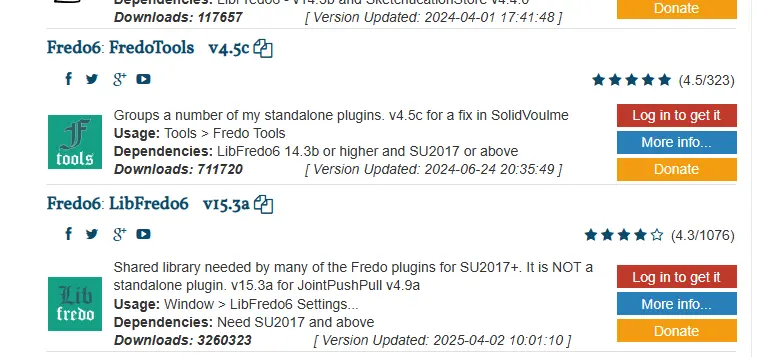

저희가 사용할 루비는 fredo6 tools 의 edge inspector이라는 기능입니다.
이 루비를 사용하기 위해서는 lib fredo를 먼저 설치하신후에
fredo 6 를 설치하셔야합니다.
다운로드 파일을 직접 받으시려면 위 링크를 통해주시면 됩니다.
다운로드 파일도 첨부해둘게요!
3. Edge Inspector로 한번에 해결!
설치를 한 후엔

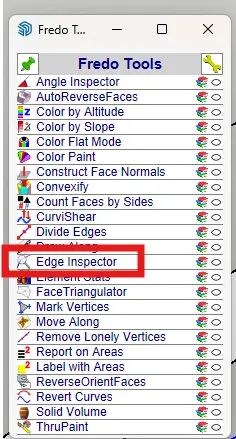

문제가 되는 선을 먼저 잡고 fredo6를 실행해줍니다.
그리고 나서 edge inspector를 클릭해요.

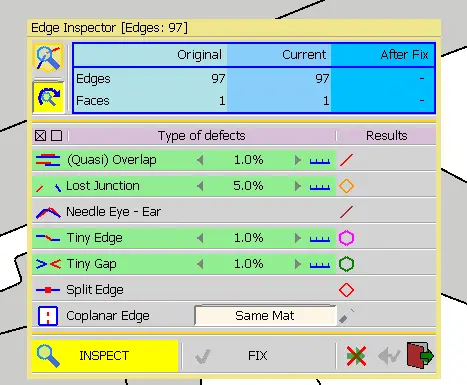

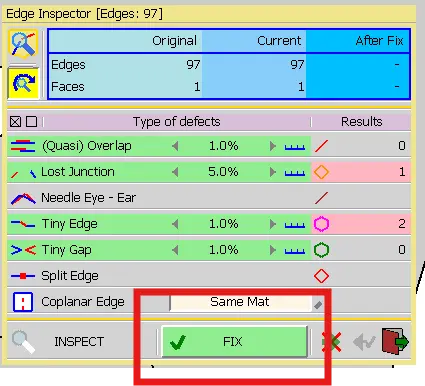

그럼 아래와 같은 창이 뜹니다.
선택된 edge는 97개라는 정보가 최상단에 나오며
선택된 면은 1개라는 정보도 나오네요.
INSPECT를 클릭합니다.

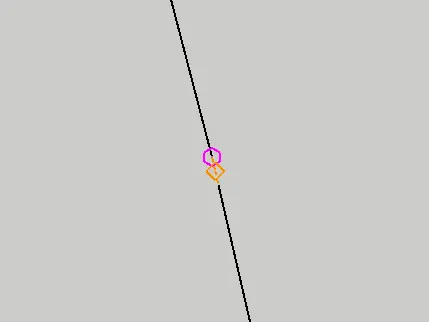

그러면 터진 부분에서 이렇게 표시가 됩니다.

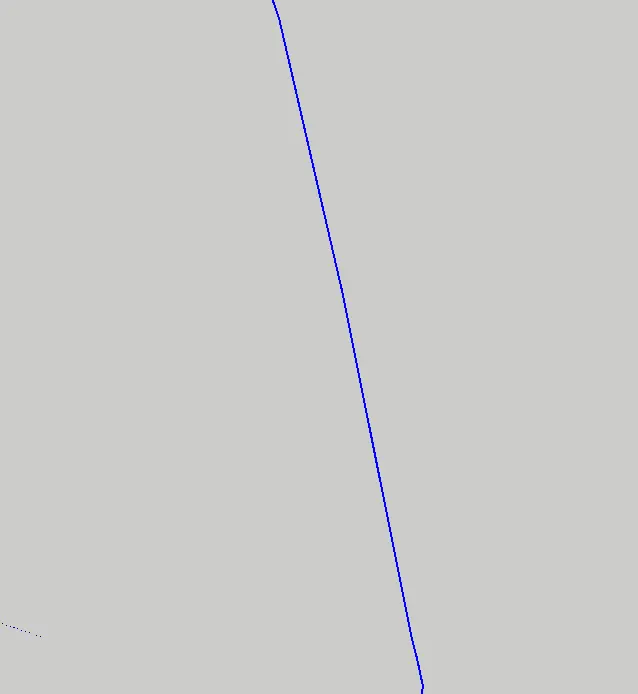

여기서 FIX를 눌러주면
끊긴 선이 이어지는 것을 볼 수 있습니다!

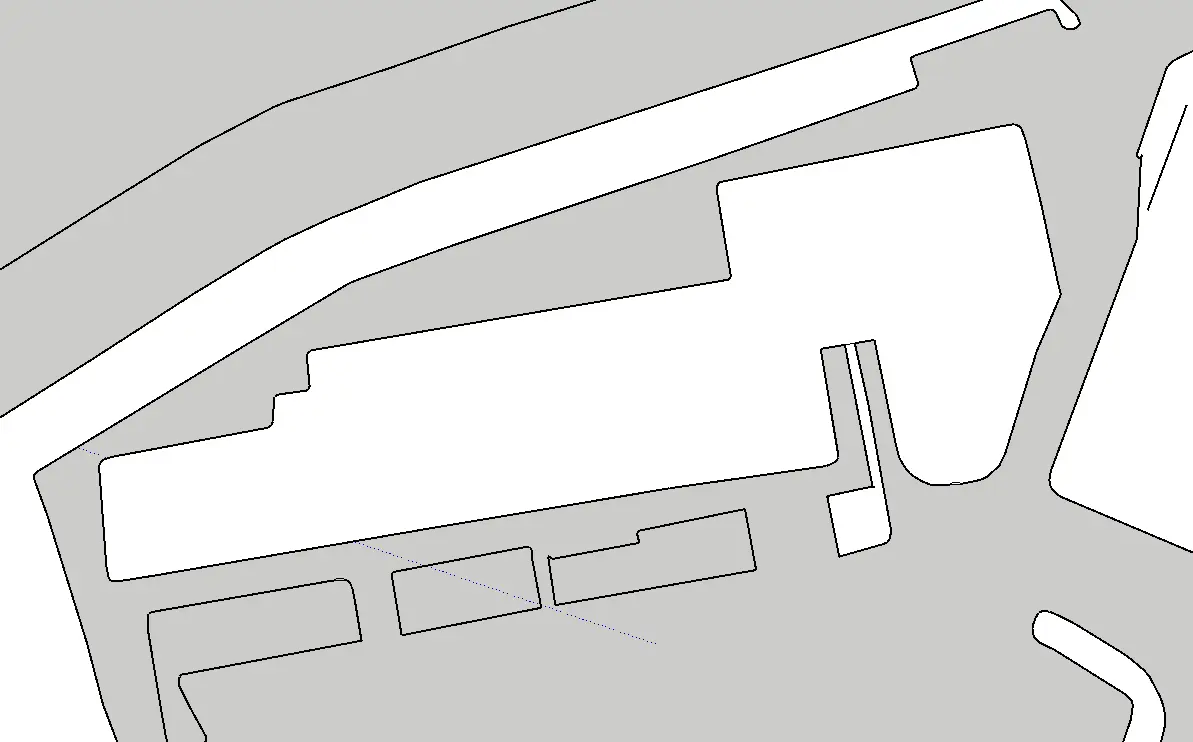

이제 선을 그어주거나
make face 혹은 kbs face tools를 클릭해주면
면이 바로 만들어집니다!

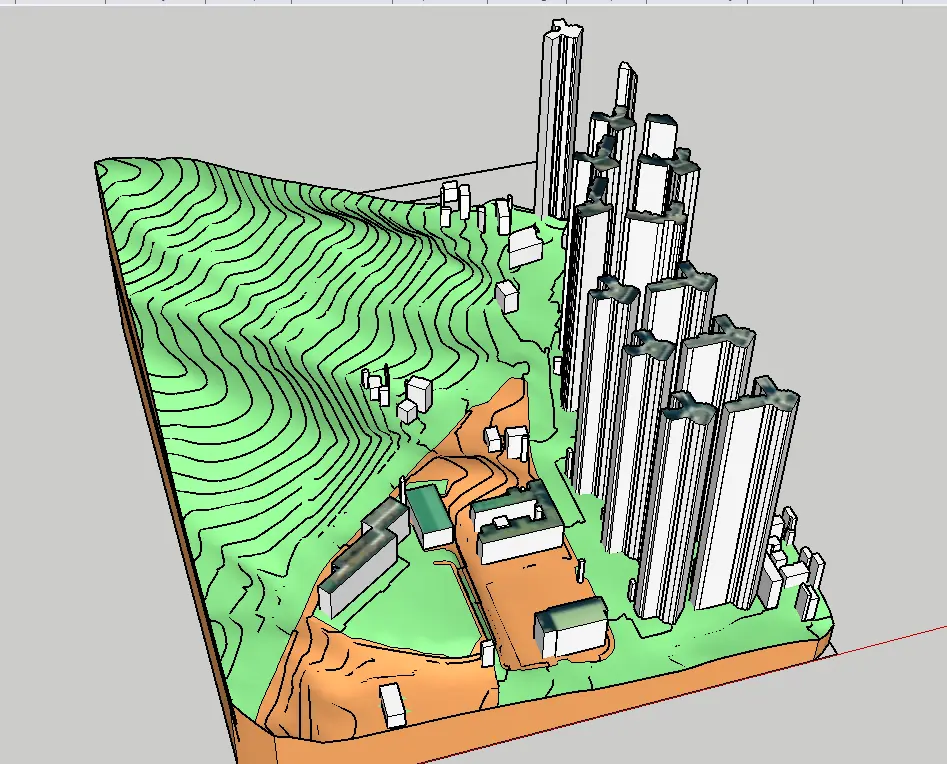

그럼 이렇게 조감도용으로 만들수도 있지요!
어때요 참쉽죠?
