스케치업 곡선 타일 매핑 제대로 하는 방법 (Curviloft + Fredo6 활용 + 다운로드)
안녕하세요!
쭈햄 최주영입니다!
오늘도 엔클단 오픈채팅방에서 질문이 올라왔어요!
곡선 결에 따라 매핑을 하고싶은데
어떻게하나요?
일반적인 매핑 방식은 적용되지 않습니다!
그래서 모델링에서부터 작업이 시작돼야하는데요~
그럼 바로 시작해볼게요!
천천히 따라오세요~
1. 곡선 만들기

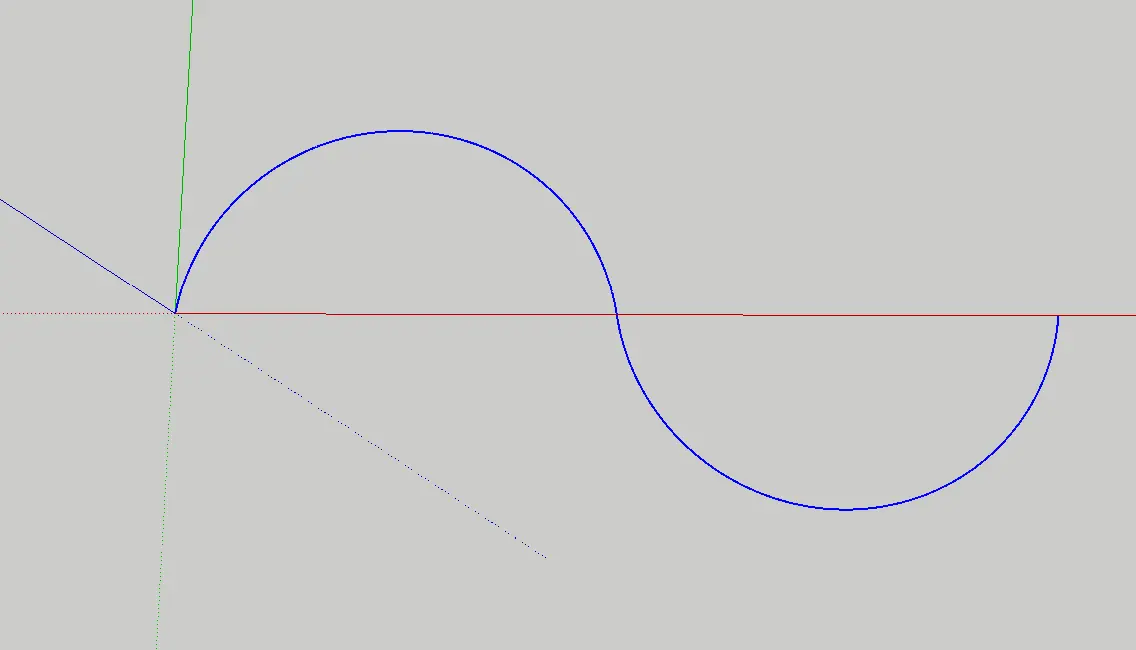

먼저 곡선을 하나 만들어줍니다.
저는 two point arc의 side를 80으로 해서
아래 라인을 만들었습니다.
곡선을 하나 만들고
복제 한 후 방향 전환을 통해 이어 붙여줬습니다.
80각짜리 곡선 두개가 합친 형태이므로

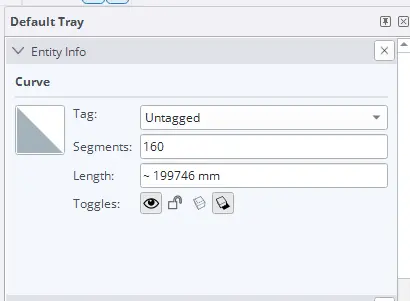

default tray > entiti info의

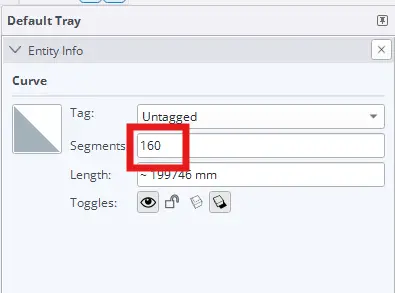

segements 데이터는 160으로 나오고 있습니다.

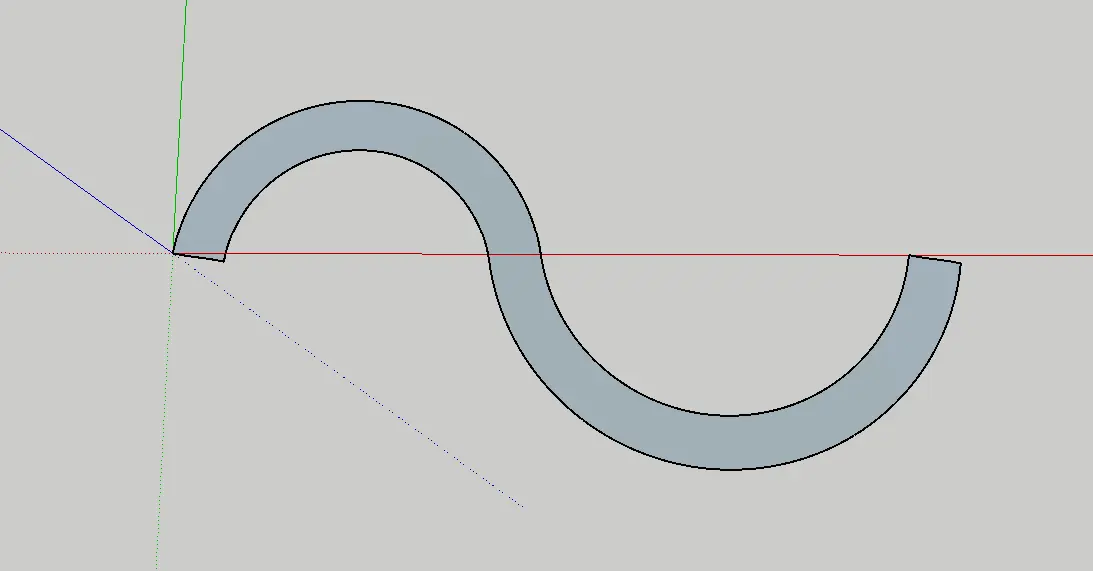

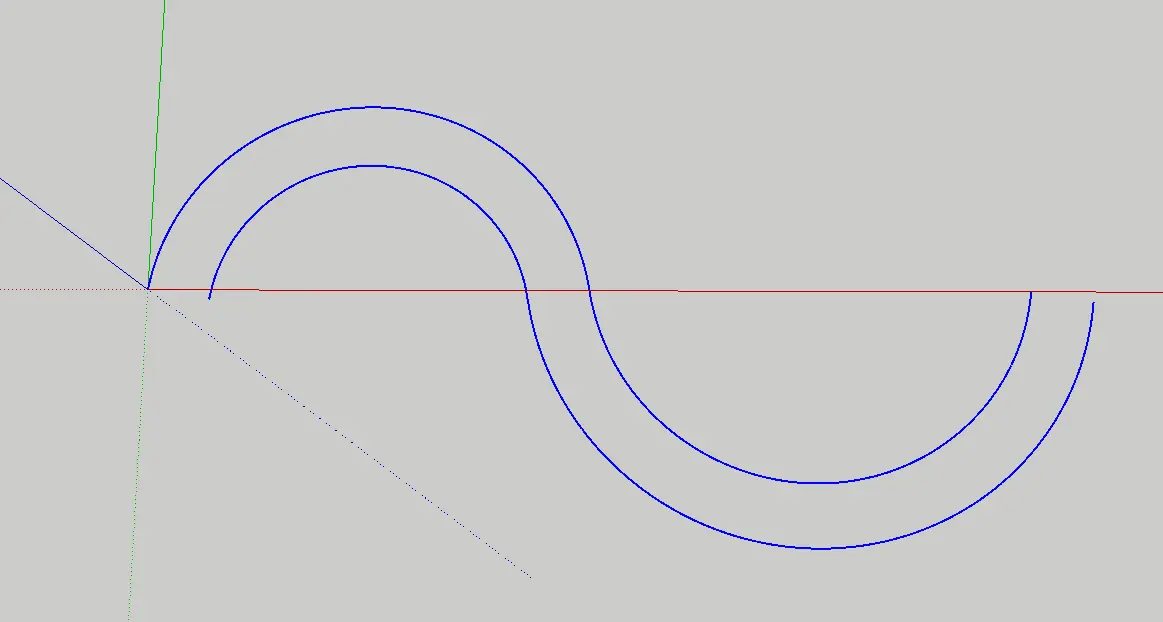

이제 이 선을 잡고 off set 시킬것입니다.

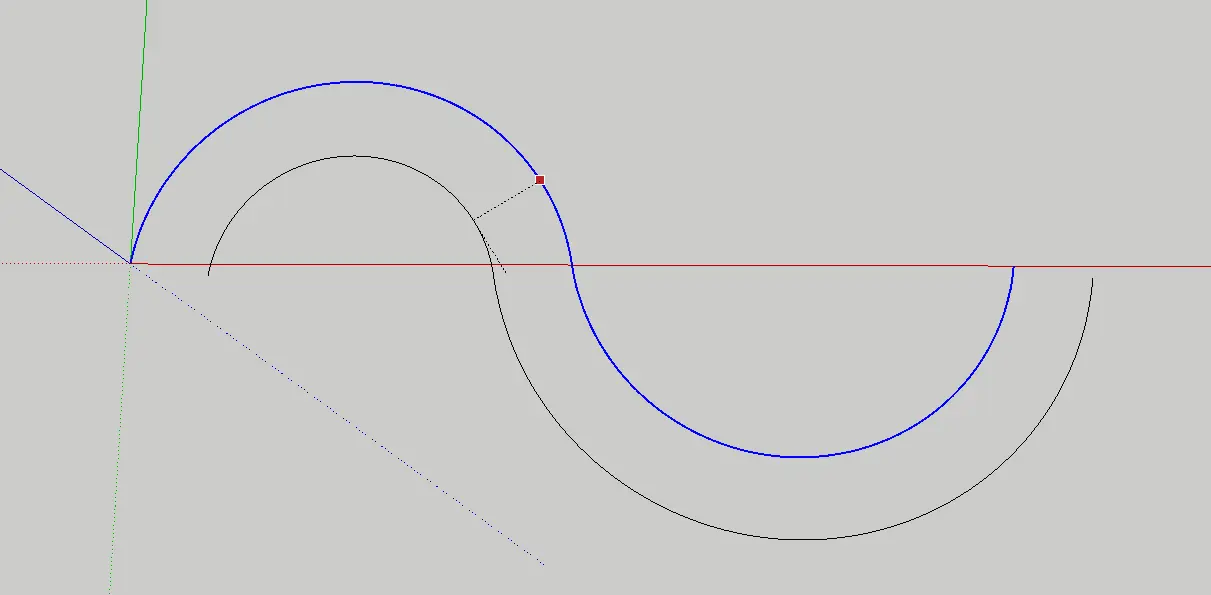

offset한 선을 잡아보면 마찬가지로
segments 160으로 같은것을 볼 수 있습니다.
길이가 같지 않아도 세그먼트가 같은 두 곡선이 있다면
준비는 모두 완료입니다.
2. 면 채워주기
이 두 곡선을 모두 셀렉한 후
Curviloft를 사용할 것입니다.
Curviloft가 없으신 분들은 아래 링크 들어가서
다운 받은 후
extension manager에서 설치해주시면 됩니다.
https://sketchucation.com/pluginstore?pln=Curviloft
Browse, install and update extensions directly in SketchUp with Sketchucation Tools Download Now Sketchup Plugins Fredo6 : Curviloft v2.0a ( 4.3 / 687 ) Dedicated to Loft and Skinning, that is, generation of surfaces from contours. Version 2.0a for SU2024 Usage: Tools > Fre…
로그인이 어렵다면 아래 파일 다운 받아주시면 됩니다.
설치 방법이 헷갈린다면 아래 링크 참고해주세요!
https://blog.naver.com/yui1355o/222875435330
안녕하세요 스페이스씰의 최주영입니다 🙂 이번엔 많은 분들이 궁금해하시고 계속 까먹으시는 스케치업 루…
Curviloft의 첫 아이콘인
loft by spline을 클릭합니다.

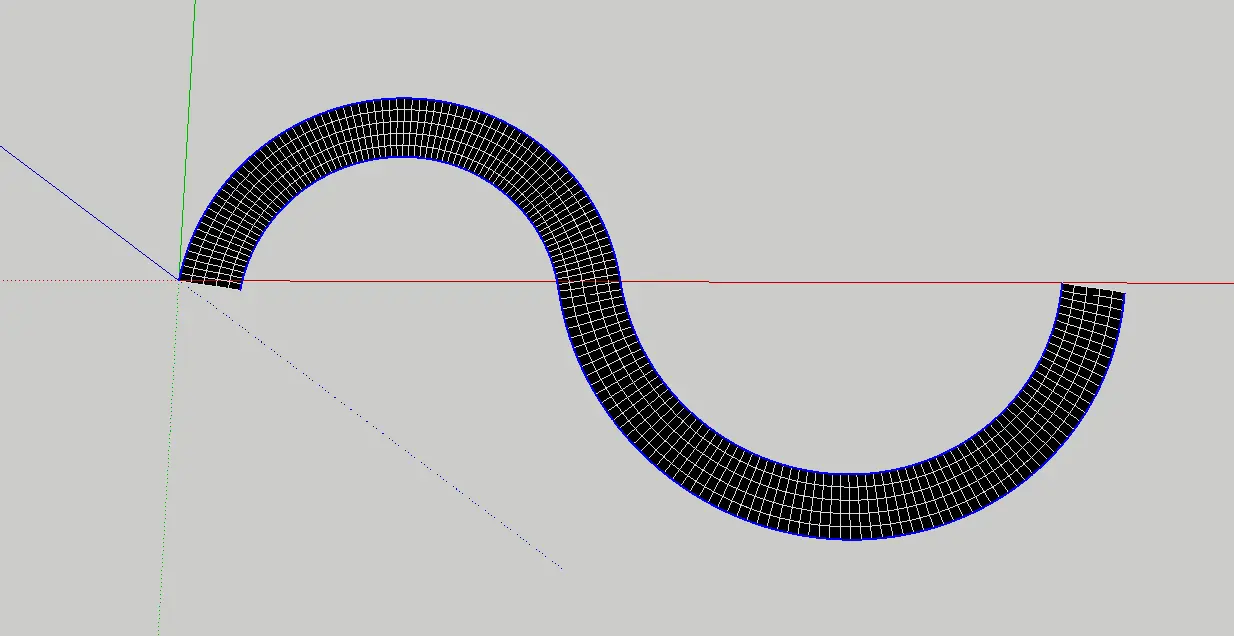

그럼 아래와 같이 까만색으로 면이 채워집니다.

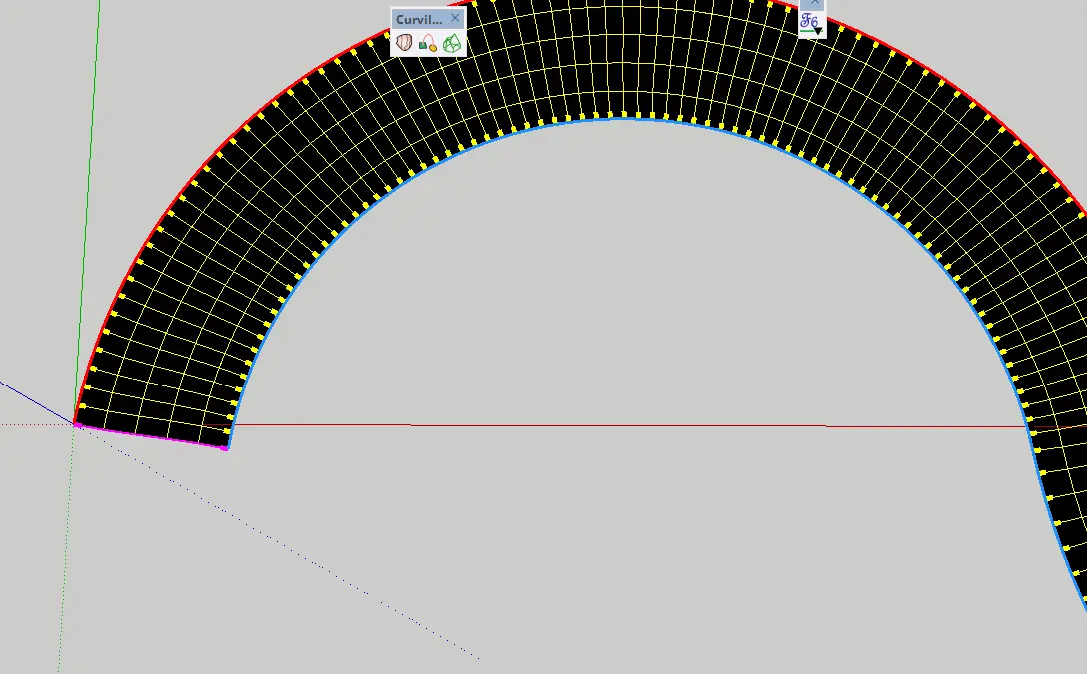

자세히보면 각각의 노란 포인트에 맞춰서
네모난 타일들이 생긴것을 볼 수 있습니다.
각각의 포인트는 아까 같이 체크했던
segments의 포인트들입니다.
그렇기에 segments의 수가 서로 같아야
균일한 면이 아래처럼 생길 수 있는 것이지요.
균일한 면이 생기면
이후 매핑에서의 uv 조절이 굉장히 수월해집니다.
segements의 개념은 곡선 모델링할때도 요긴하게 쓰이니
100% 이해하고 가시면 좋아요!
이상이 없다면 enter 쳐주시면
면이 생성됩니다.
생성된 면은 뒤집혀 있으니

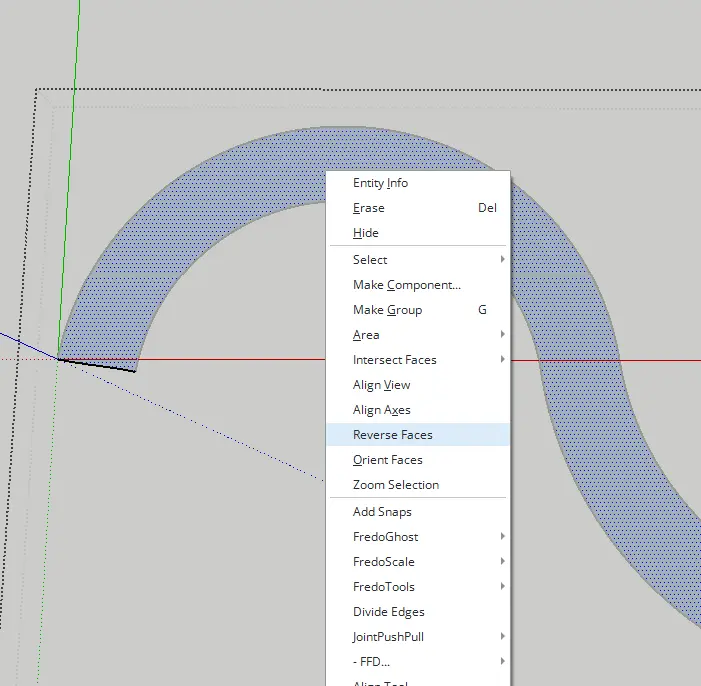

면 클릭 > 우클릭 > reverse faces를 해줍니다.
3. 매핑하기
이제 원하는 매핑으로 매핑합니다.
그런데도 아직 제대로 들어오지 않았죠?
아직 한단계가 남았습니다.
이제 Fredo6를 실행해줘야합니다.

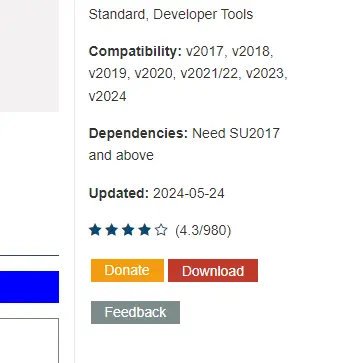

Fredo6가 없으신 분들은

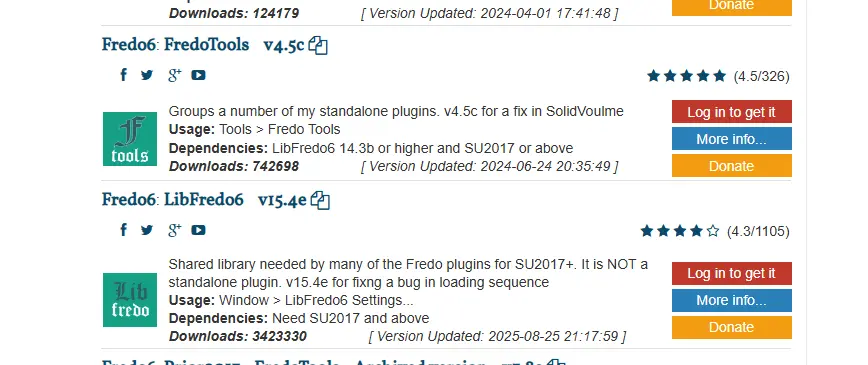

아래 링크 들어가셔서
libfredo6 먼저 설치하신 후
fredotools 설치해주시면 됩니다.
과정이 조금 복잡할 수 있으니
따로 정리해둔 링크 공유 드릴게요!
https://blog.naver.com/yui1355o/223470697299
안녕하세요 쭈햄입니다! 오늘도 평화로운 스케치업 연구소 오픈채팅방에서는 이런 질문이 올라왔어요~ 어라…
Fredo6 의 fredo tools를 실행하면

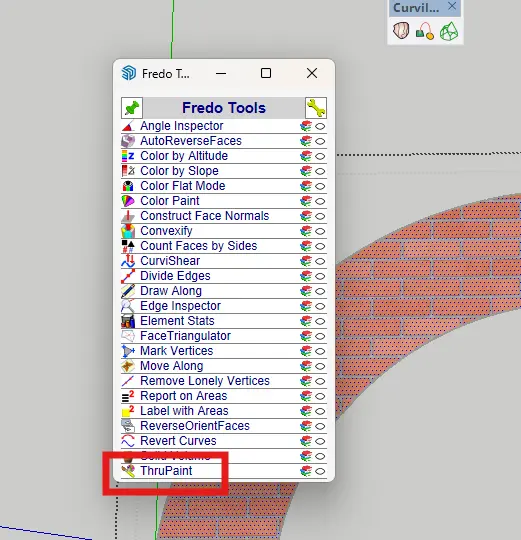

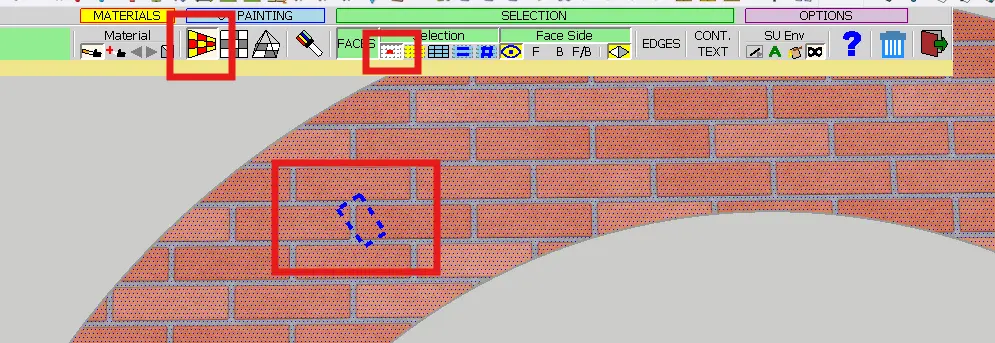

최하단에 thrupaint가 있습니다.
실행한 후
아래의 표시처럼 기능을 셀렉하신 후
면의 라인 부분에 셀렉이 잡히는 부분가서 클릭합니다.

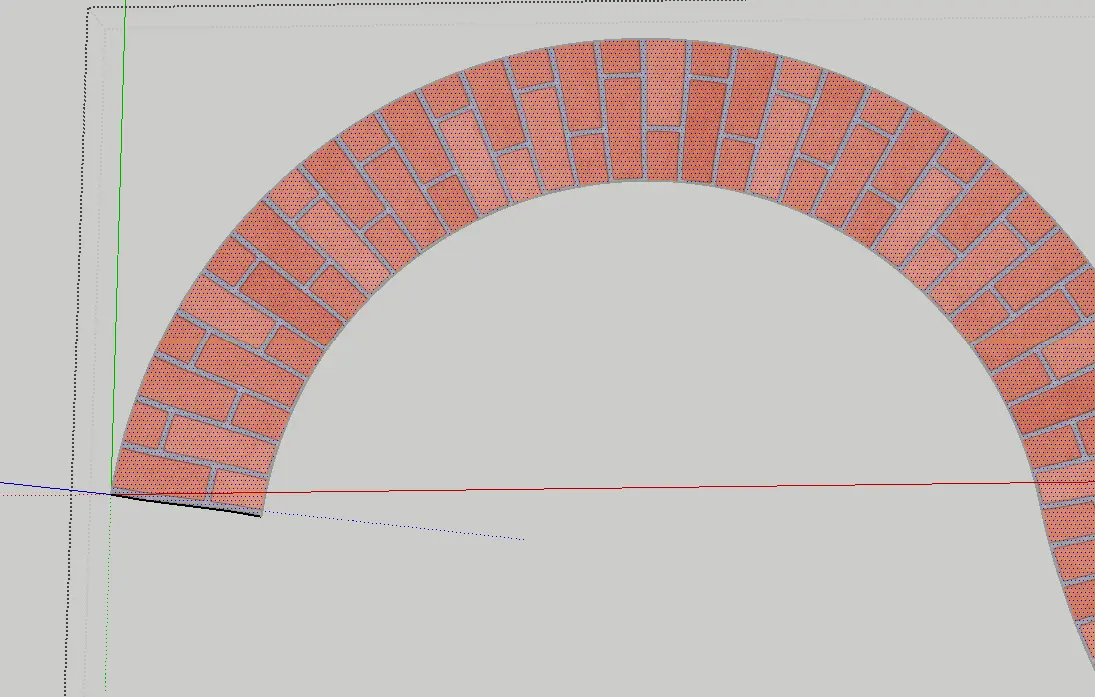

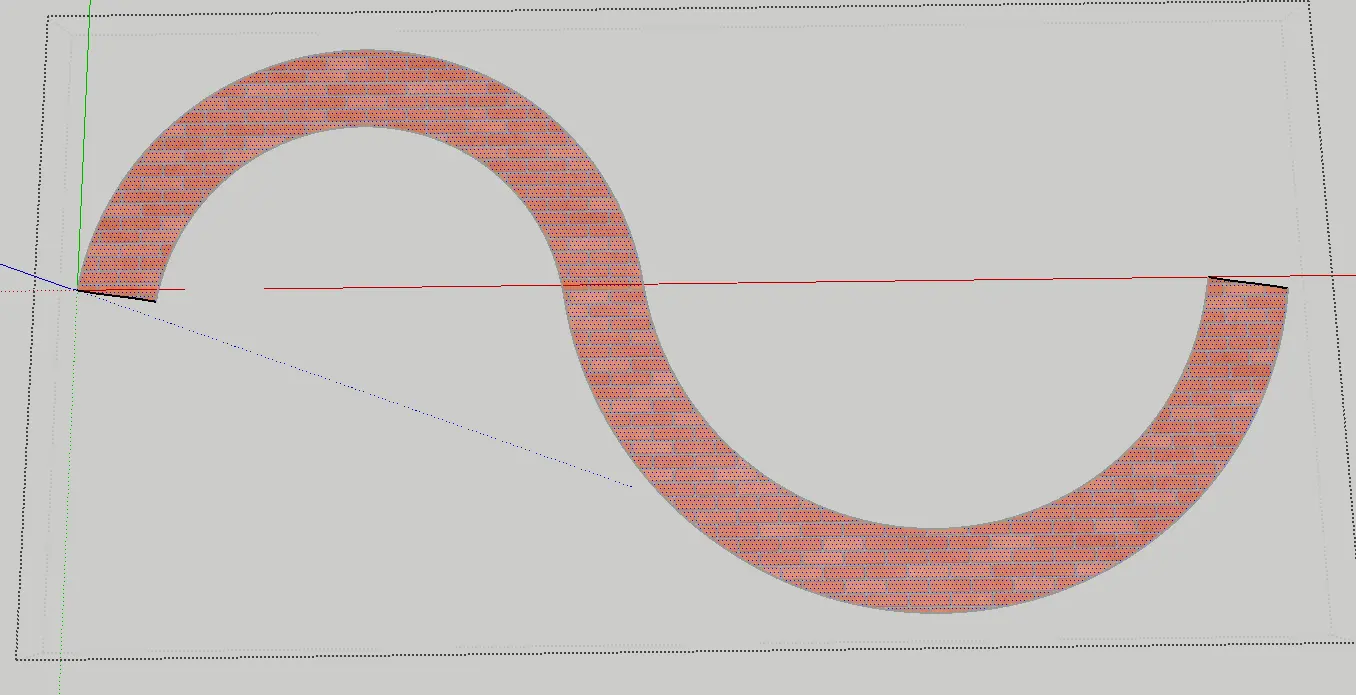

그럼 아래와 같이 매핑이 변경됩니다.
원하는대로 나오지 않는다면
다시 클릭한 후

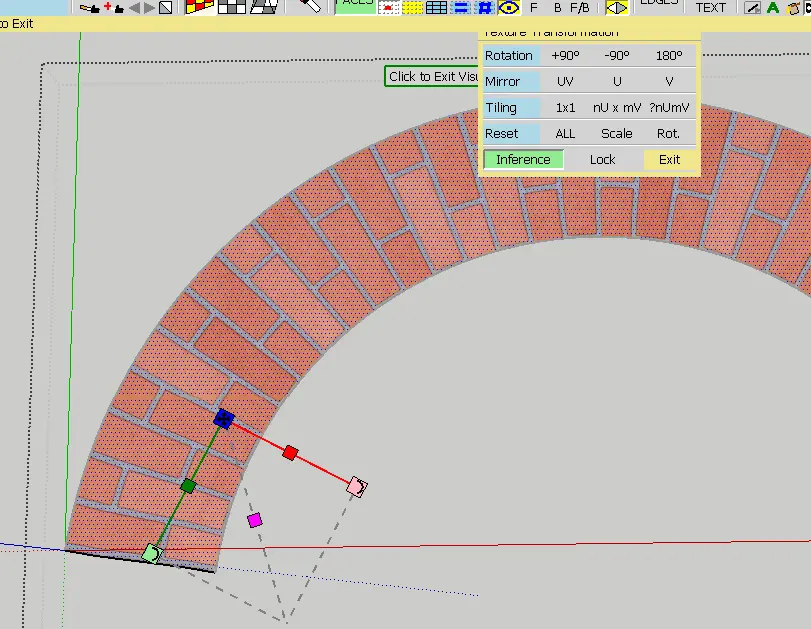

같이 나오는 창을 통해서 매핑을 rotation으로 돌려주거나
마우스 조절로 스케일 조절해주세요.

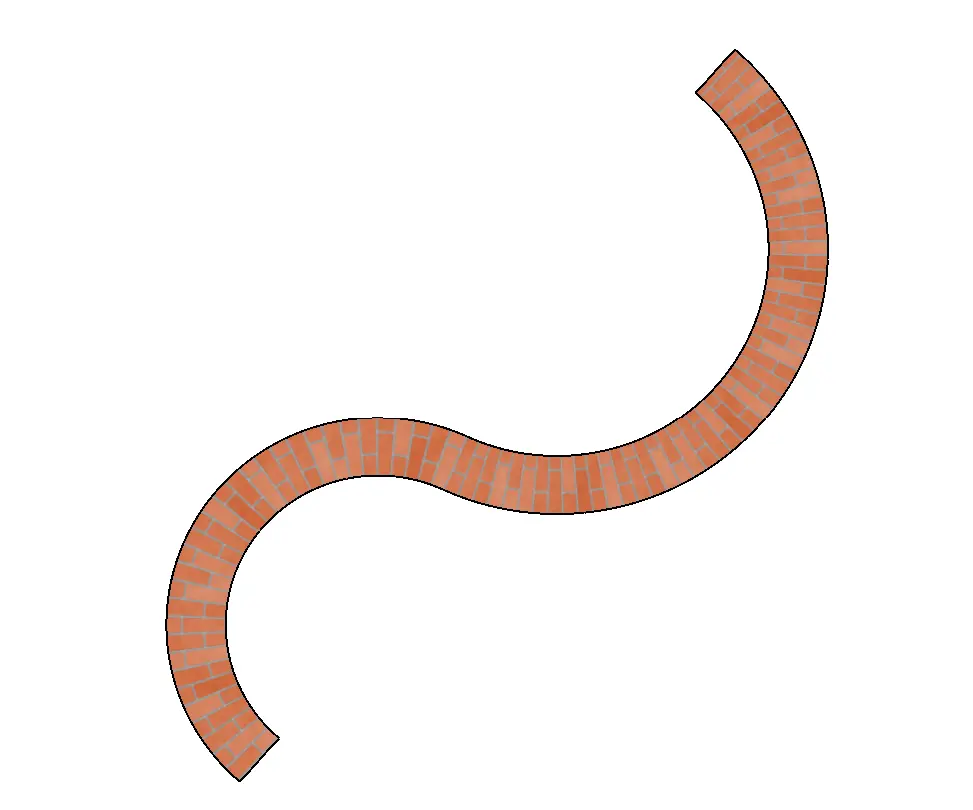

그럼 완성입니다!
어때요? 굉장히 심플하죠?
여러분들도 한번 해보시면
쉽게 하실 수 있을거예요!
