스케치업으로 클라이밍월 만들기! Sandbox와 JHS PowerBar만 있으면 끝! (다운로드 포함)

렉터스에서 스케치업과 엔스케이프, 베라스 ai 를 담당하고 있는

쭈햄 최주영입니다!



오늘도 엔클단에서 질문이 올라왔어요~!



이런 클라이밍월은 스케치업으로

어떻게 만들 수 있을까요?



간단하게 만들 수 있는 방법이 있죠!

그럼 천천히 잘 따라와주세요~!



1. 준비물



먼저 이번에 필요한 루비들을 소개드리겠습니다.



첫번째는 jhs powerbar입니다.

[첨부파일: JHS_POWERBAR_2020 (1).rbz]



바쁘신 분들은 위 파일에서 다운받아

extention manger에서 설치해주시면 됩니다.



위 파일이 제대로 동작하지 않는다면

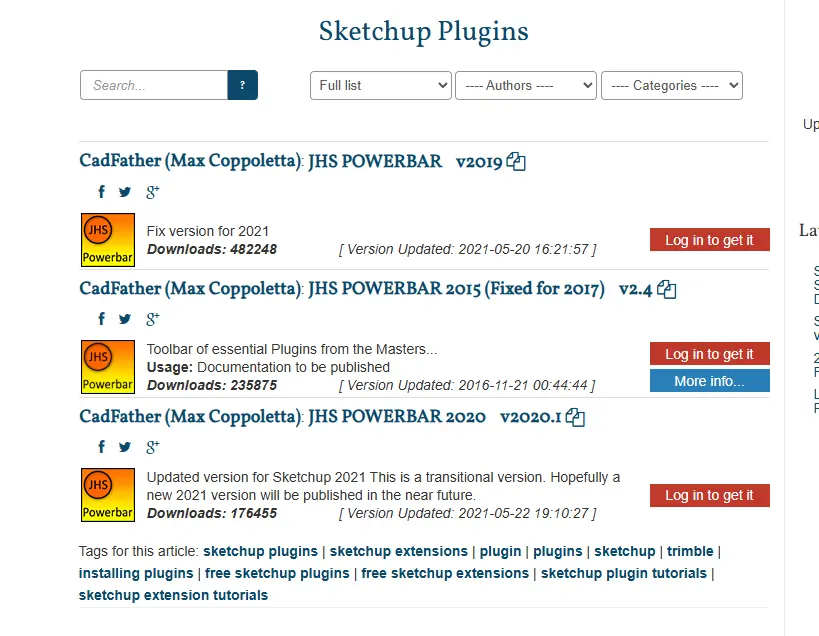

sketchucation으로 가셔서

다운받아주세요~







두번째는 sandbox 루비입니다.

이 루비는 스케치업에 자체 탑재돼있으니

별도로 설치할 필요 없습니다.



2. 폴리곤 나눠주기

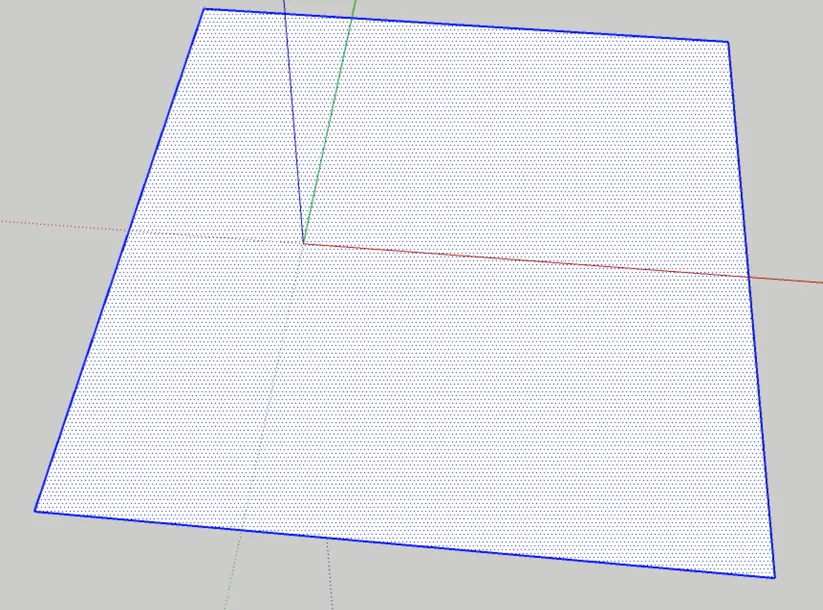

이제 면을 먼저 만들어봅시다.

수직 벽을 최종적으로 만들것이지만

작업의 편의성을 위해 눕혀서 작업할 것입니다.

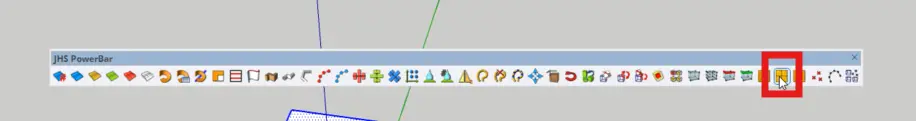

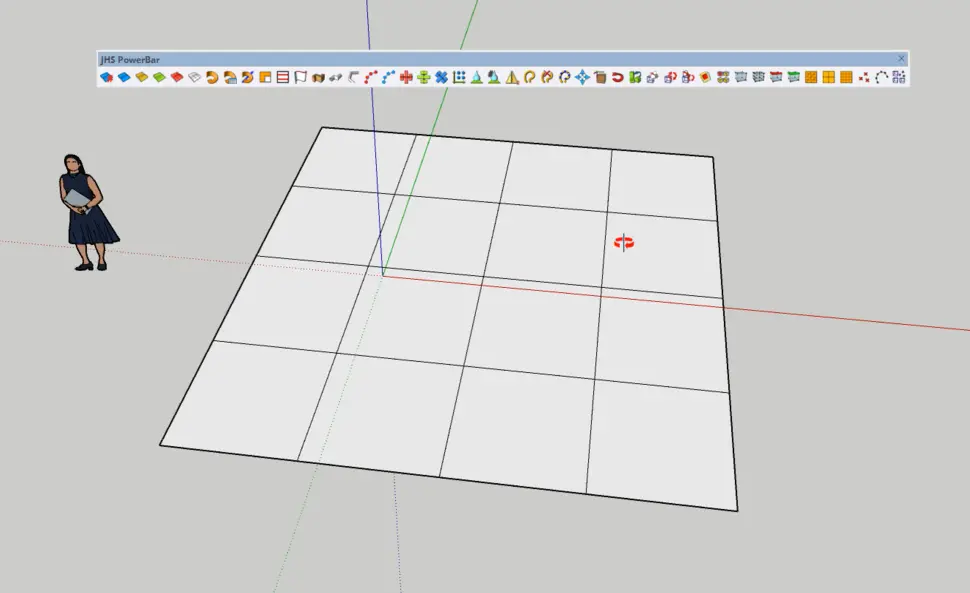

면을 잡은 상태에서 jhs powerbar의 split up을 클릭합니다.





그럼 창이 뜨는데 divisions는 4로 넣어주면





면이 4 x 4 로 나눠지게 됩니다.

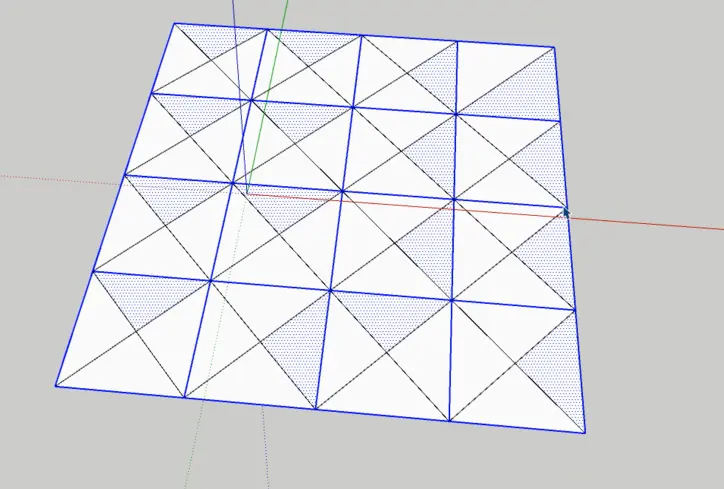

이제 모든 면을 다시 잡고

sub divide face를 클릭





뜨는 창에서 숫자는 1로 해주시면

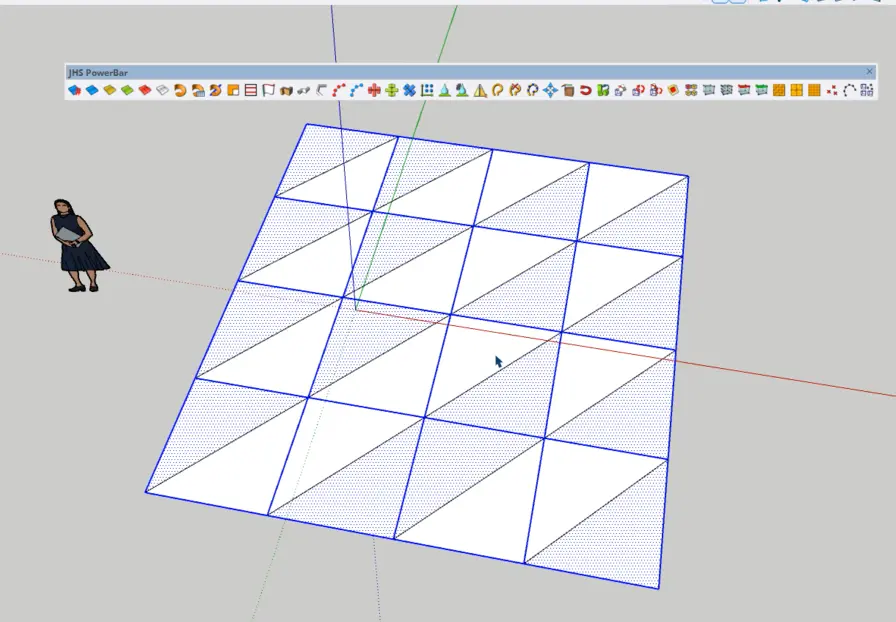

아래와 같이 각 사각형들이 절반으로 쪼개지며

삼각형이 모두 생성됩니다.





전 조금더 폴리곤을 나눠주기 위해

선을 추가적으로 더 그어 나눠줬습니다.



3. 울퉁불퉁하게 하기

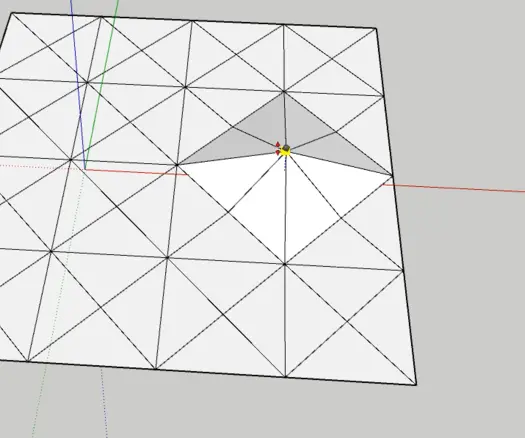

이제 sand box의 smoove 를 사용합니다.



면을 선택하지 않은 상태로

smoove를 실행시켜

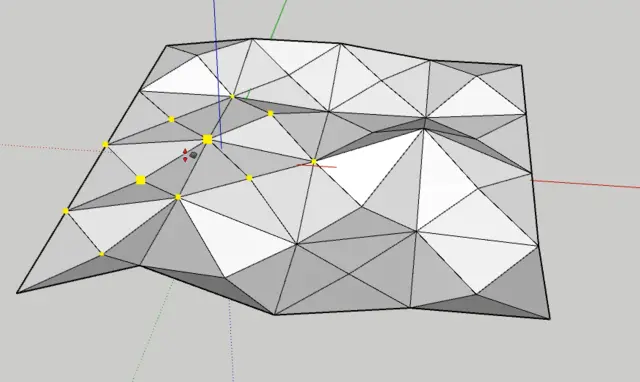

내가 원하는 만큼 형태를 틀어줍니다





이런식으로 말이죠

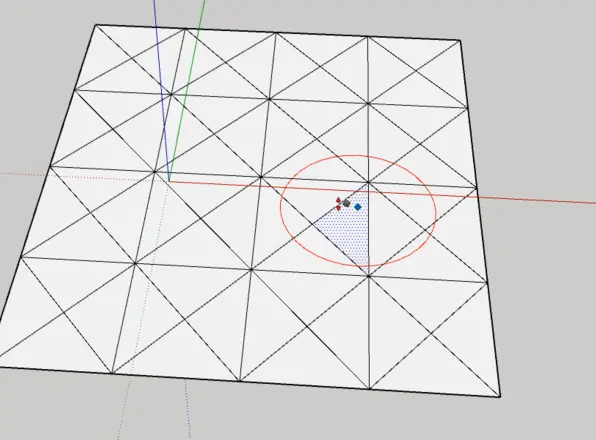

우측 하단의 radius를 조절해주시면

적용되는 영역이 변화합니다.





좀 크게 하면 아래와 같이 잡히는 영역이 늘어난답니다.



4. 배치하기

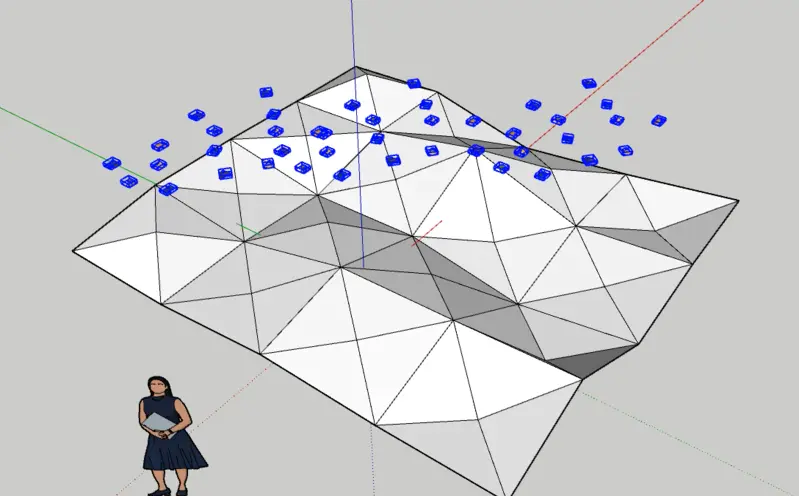

이제 클라임월에 있는 손잡이 모델링을

면 윗쪽에 쭉 복제해줍니다.

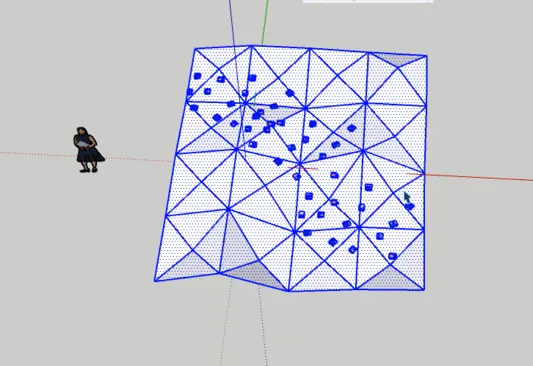

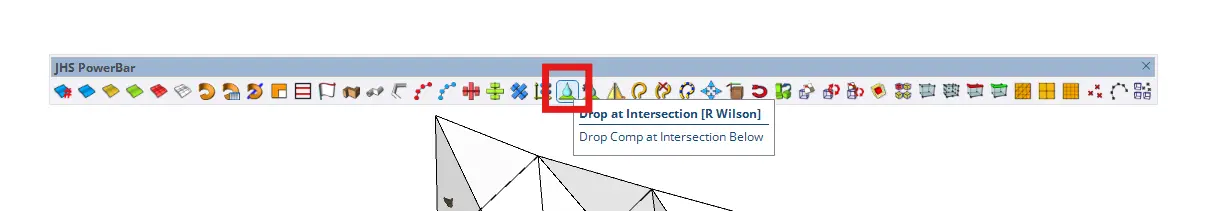

그리고나서 jhs powerbar의 drop at intersection 기능을 클릭하면…





아래처럼 면에 촥 떨어지게 됩니다.





그리고 나서 다시 세워주면…

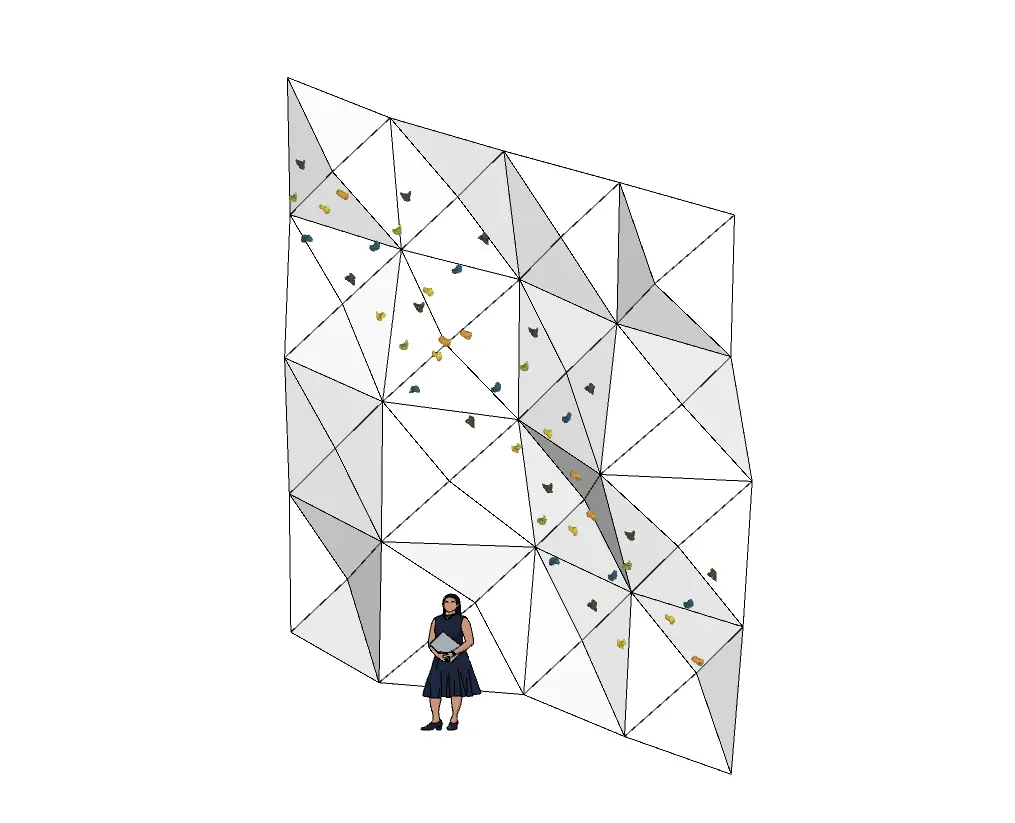

완성!





---

참쉽죠?
