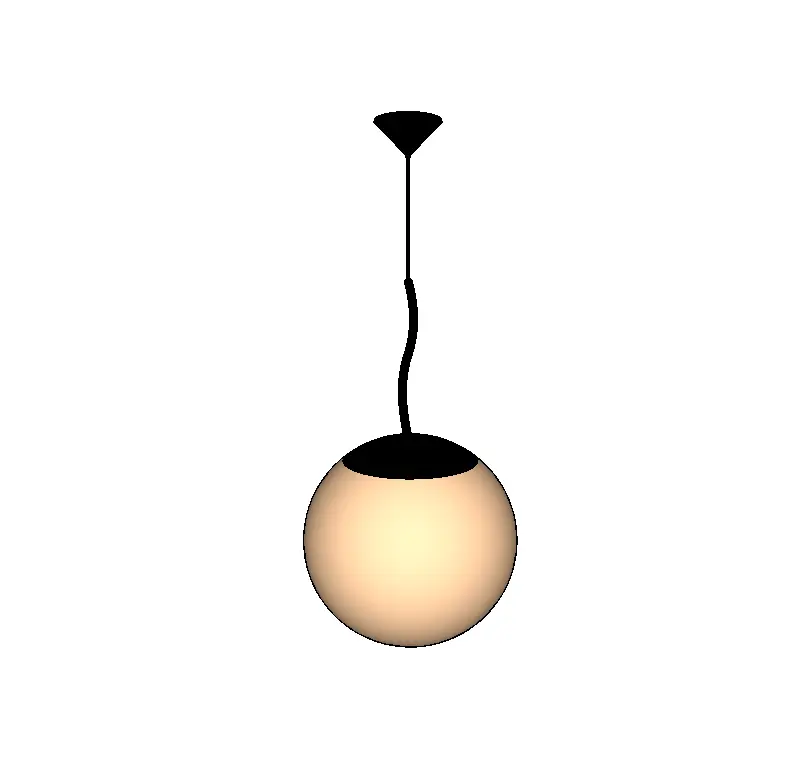

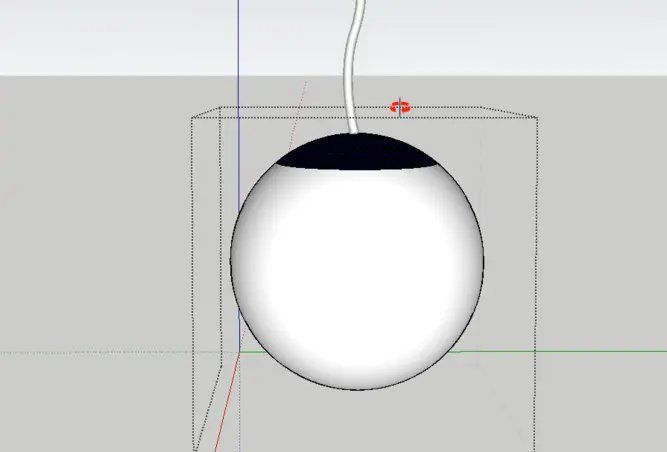

스케치업으로 볼브 펜던트 조명 만들기 | 구체 생성부터 곡선 줄 모델링까지

렉터스에서 스케치업, 엔스케이프, veras ai를 담당하고 있는

쭈햄 최주영입니다!

오늘은 제가 얼마전 다녀온

부산대 타이드에 있던 예쁜 조명!

볼브 펜던트 조명을 한번 스케치업으로 만들어 볼 겁니다!

한번 봐보시고 여러분들도

한번 만들어보세요~!

아래는 스케치업 파일입니다!

참고해보세요 🙂

[첨부파일: 볼브펜던트.skp]

1. 구체 만들기

먼저 구체를 만들어봅시다.

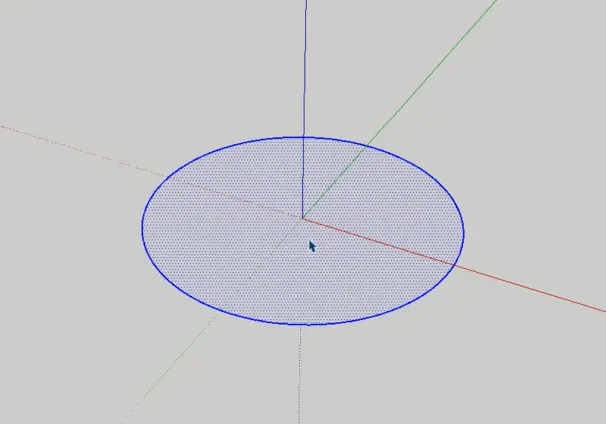

반지름에 맞게 원을 평평하게 만들어줍니다.

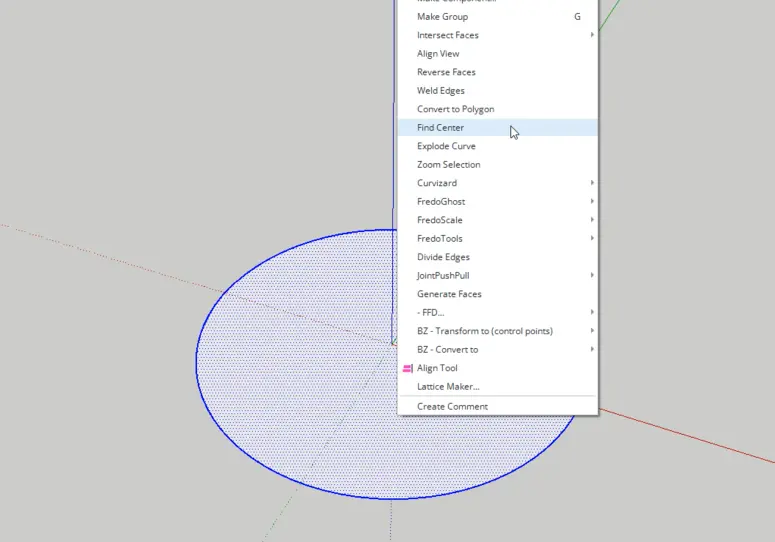

면을 모두 잡고 우클릭 > find center 클릭하면

원점이 생성됩니다.

이때 점이 보이지 않는다면

메뉴 > view > guides 체크 설정 해주셔야합니다 🙂

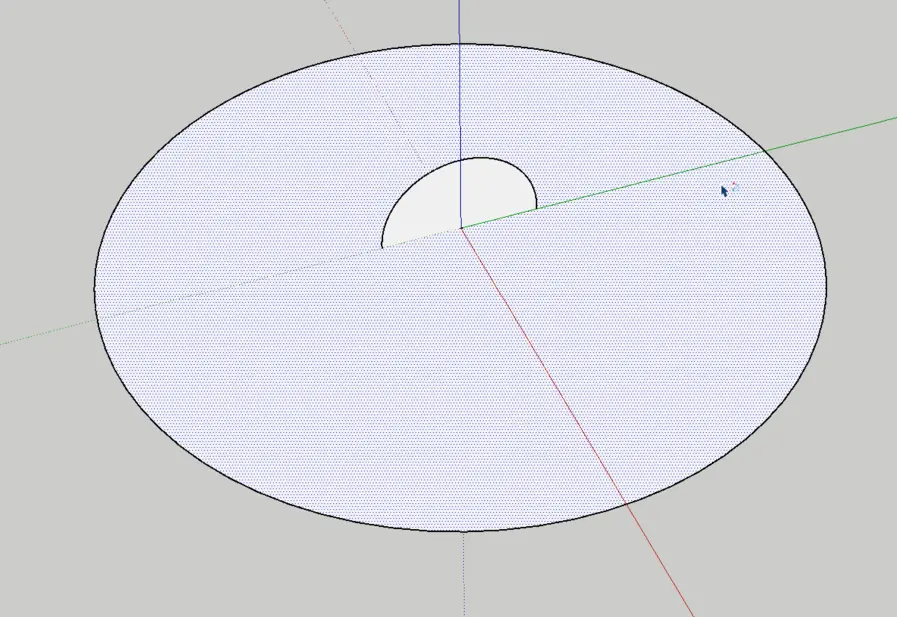

중점에 스냅 잡고

원을 작게 아래처럼 만들어줍니다.

기존에 만들었던 원에 수직 교차하게 합니다.

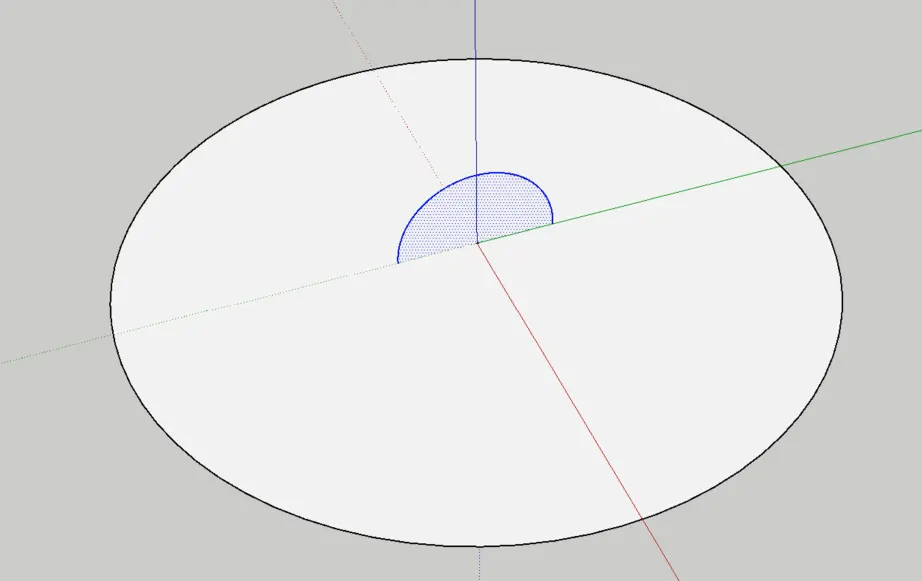

이제 나중에 생성한 원을 더블 클릭해 잡습니다

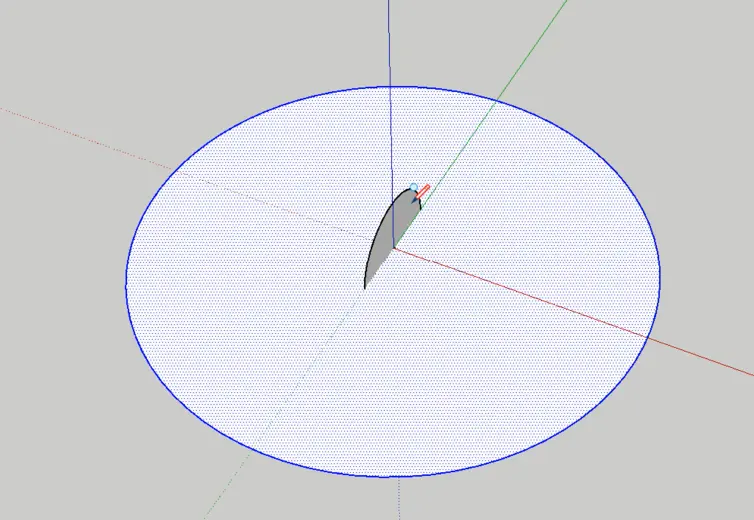

Follow me 클릭하고

바깥 원을 한번 클릭해주면

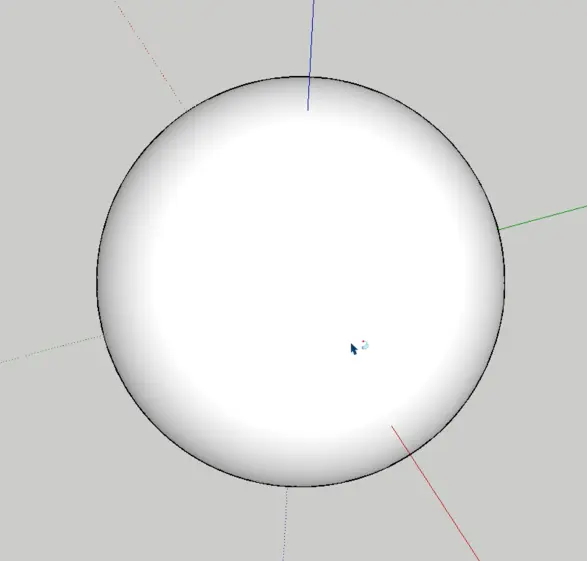

이렇게 구체가 완성됩니다

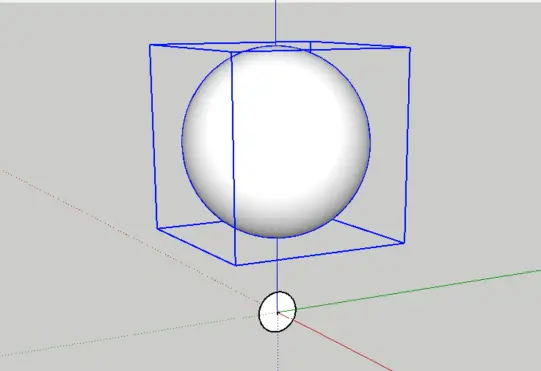

이 구는 모두 잡고 그룹화 시켜 분리해줍니다.

2. 펜던트 받침 만들기

구체 위로 선을 하나 그어줍니다.

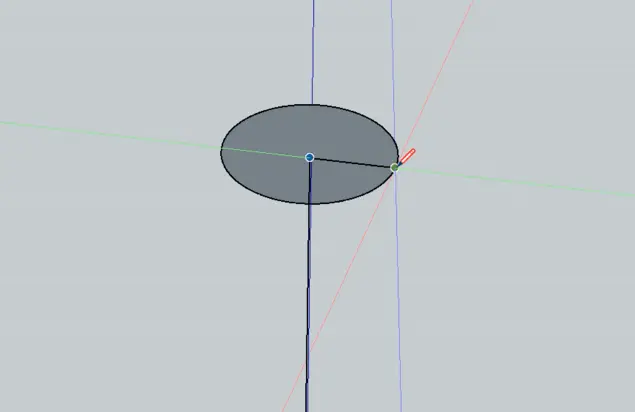

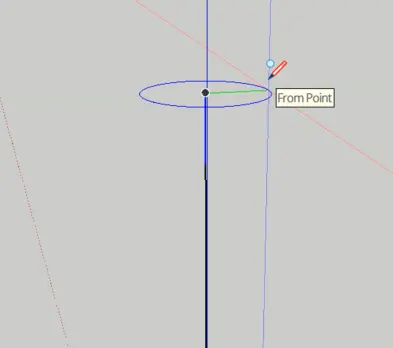

끝 부분에 받침에 해당하는

원뿔의 밑면을 만듭니다.

이제 단면 절반을 만들겁니다.

선을 그어주면서

아래와 같이 직각삼각형을 만듭니다.

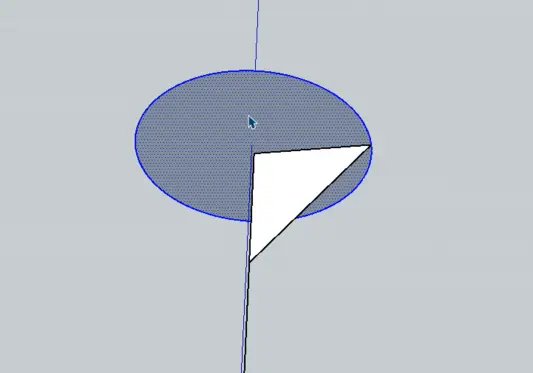

원을 잡은 상태에서 follow me 를 클릭

직각삼각형을 클릭하면

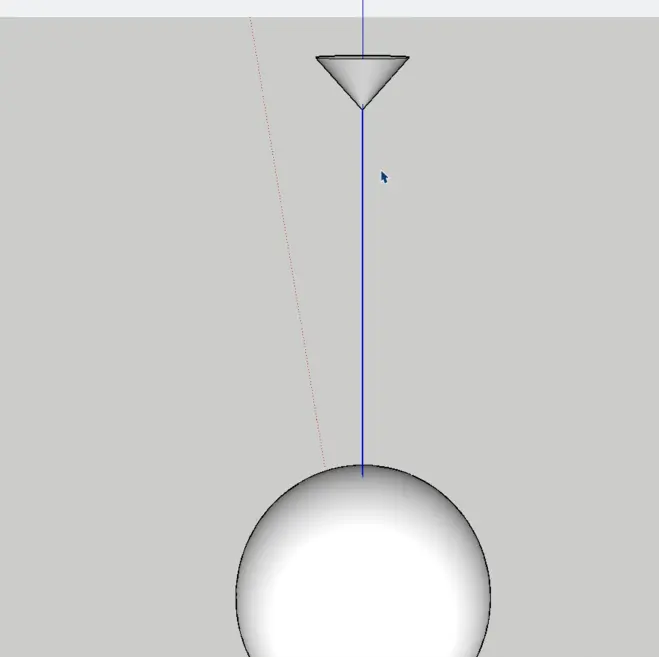

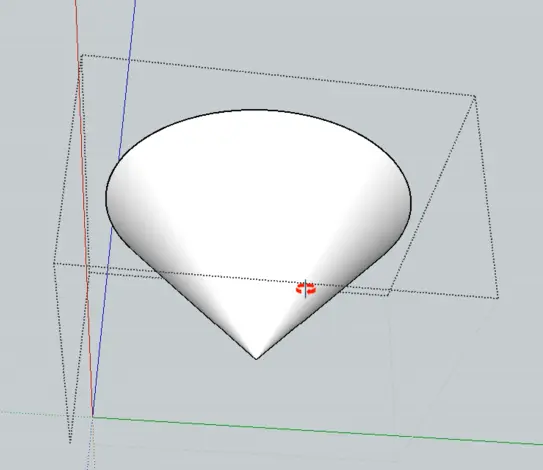

아래와 같이 원뿔이 만들어집니다.

3. 펜던트 곡선 줄 만들기

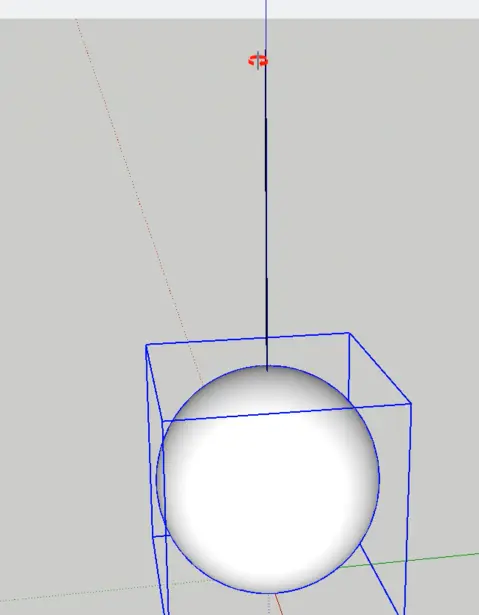

이제 이 수직 선을 잡습니다.

그룹을 잡고

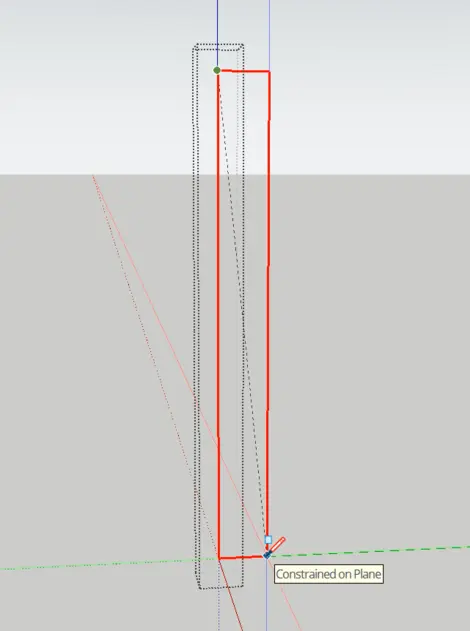

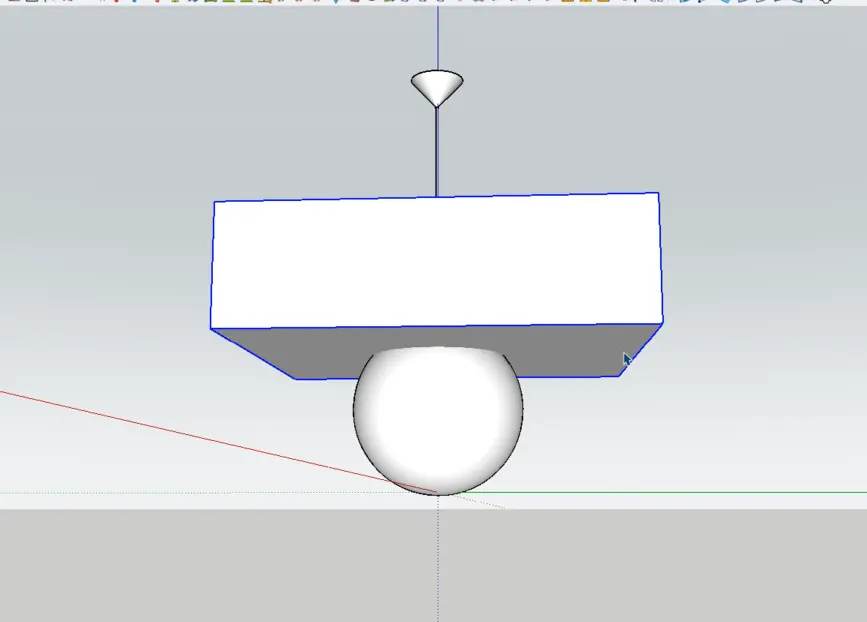

내부로 들어가 직사각형을 만들어줍니다.

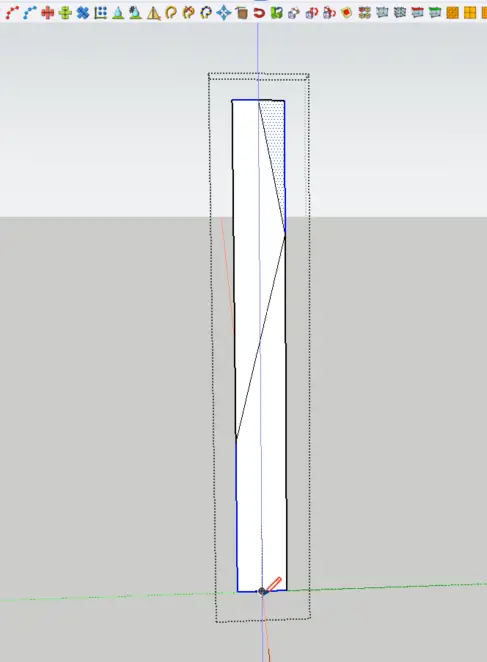

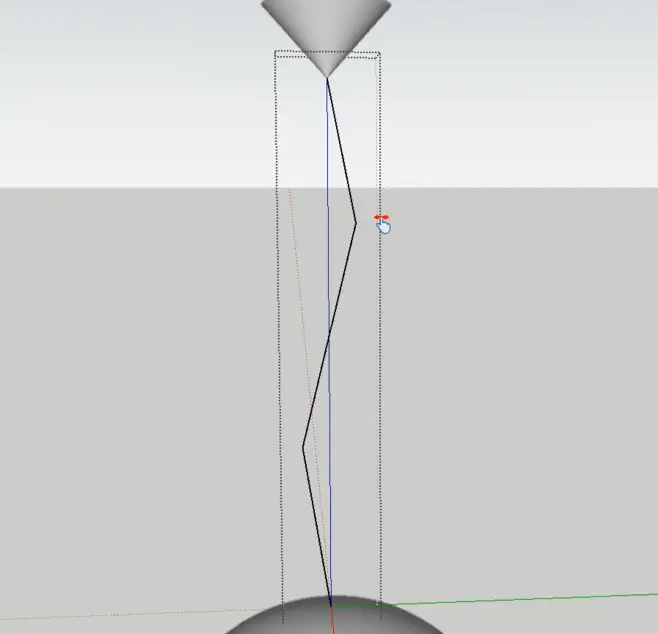

곡선에 해당하는 부분에 맞게

선을 슥슥 그어줍니다.

나머지는 다 지워주고 선만 남깁니다.

그전에 루비

Bezier spline을 준비합니다.

아래 sketchucation에서 다운받아주면 됩니다.

SketchUp Plugins | PluginStore | SketchUcation
Browse, install and update extensions directly in SketchUp with Sketchucation Tools  Download Now Sketchup Plugins Fredo6 : Bezier Spline v2.2a      Draws a variety of Polylines, Bezier and Spline curves, all in 3D. Version 2.2a for performance of contextual menu Usage: Draw > BezierSpline…

다운받은 루비는

sketchup extension manger에서 설치해주면 됩니다.

바쁘신 분들은 아래에서 다운로드!

[첨부파일: BezierSpline_v2.2a (1).rbz]

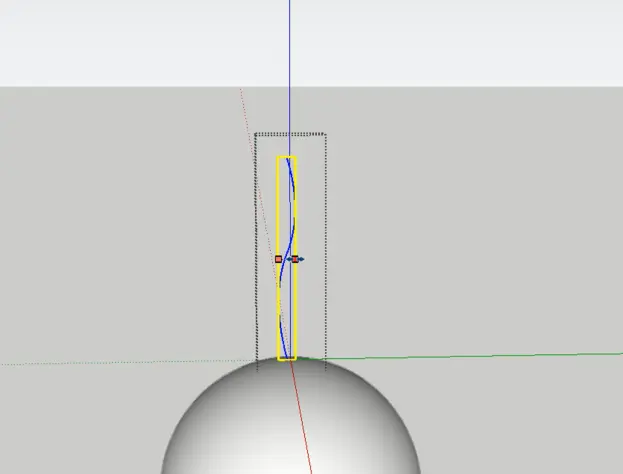

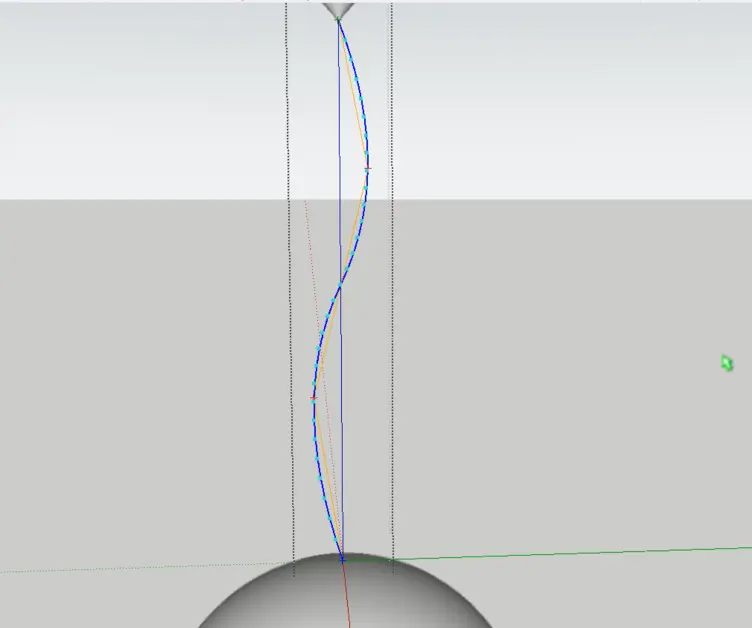

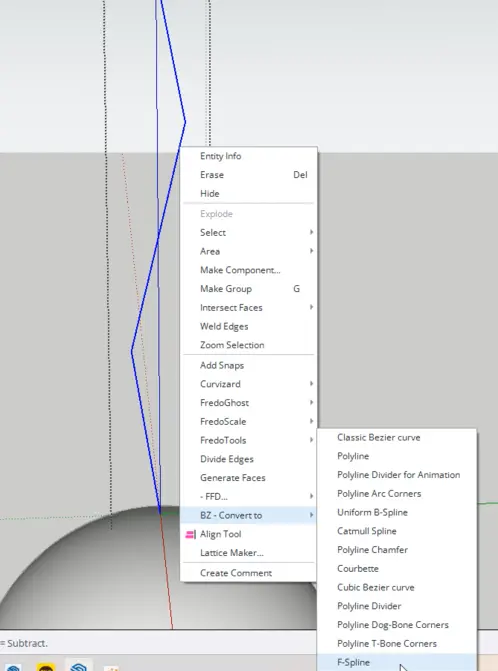

이 모든 선을 잡고

우클릭 > BZ Convert to > F- Spline 클릭

우측 하단에 나오는 숫자를

30s 나 80s 정도로 잡아주면

아래와 같이 스무스한 곡선으로 변합니다.

이렇게 만든 곡선은 스케일을 잡고

줄여줍니다.

이제 jhs powerbar가 필요합니다.

아래에서 버젼에 맞게 다운받아서

마찬가지로 익스텐션 매니져에서 설치해줍니다.

SketchUp Plugins | PluginStore | SketchUcation
Sketchup Plugins CadFather (Max Coppoletta) : JHS POWERBAR v2019     Fix version for 2021 Downloads: 474507 [ Version Updated: 2021-05-20 16:21:57 ] CadFather (Max Coppoletta) : JHS POWERBAR 2015 (Fixed for 2017) v2.4     Toolbar of essential Plugins from the Masters… Usage: Docume…

바쁘신 분들은 아래에서 다운로드!

[첨부파일: JHS_POWERBAR_2020_v2020.1.rbz]

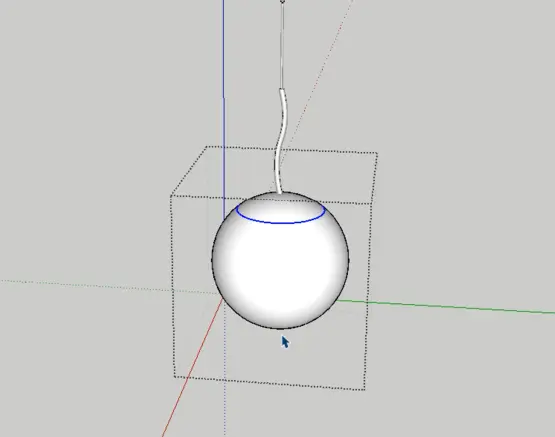

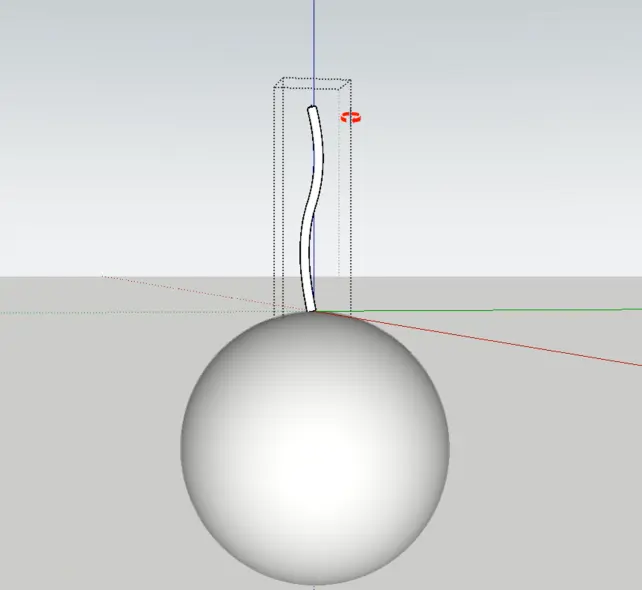

곡선을 잡고

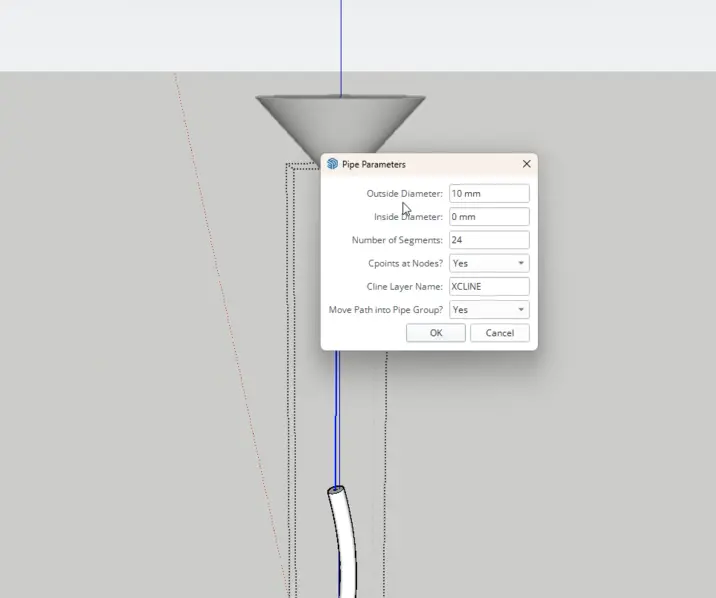

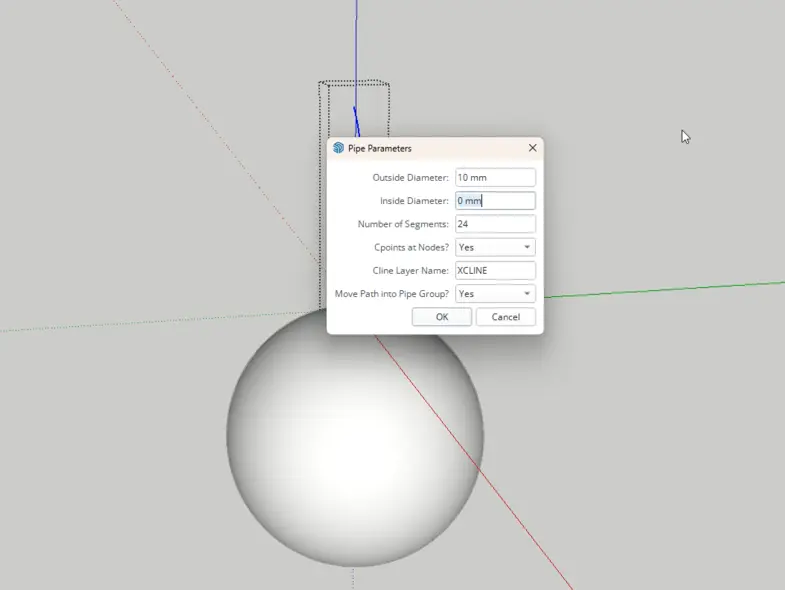

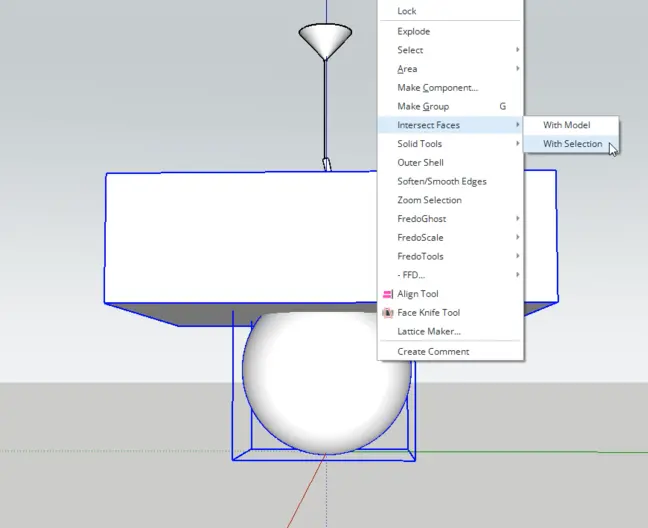

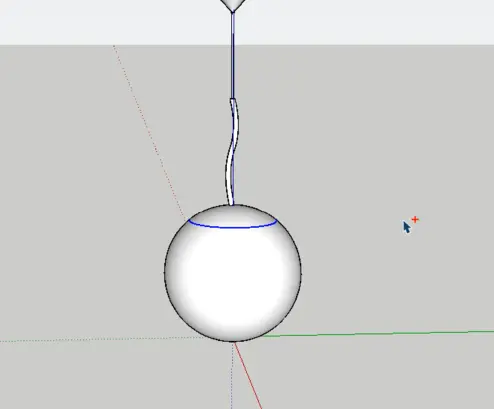

그런 후 pipe along path 클릭
