스케치업으로 디멘션 자유자재로 배치하는 쉬운 방법

렉터스에서 스케치업과 스케치업 엔스케이프를 담당하는

쭈햄 최주영입니다 🙂



오늘도 스케치업 연구소에서 이런 질문이 올라왔습니다!



홀에서 벽면까지 디멘션 치수를 넣으려는데

벽쪽에 클릭이 안되네요!

라는 질문을 올려주셨어요!



바로 한번 들어가봅시다~

시작!



1. 디멘션의 원리

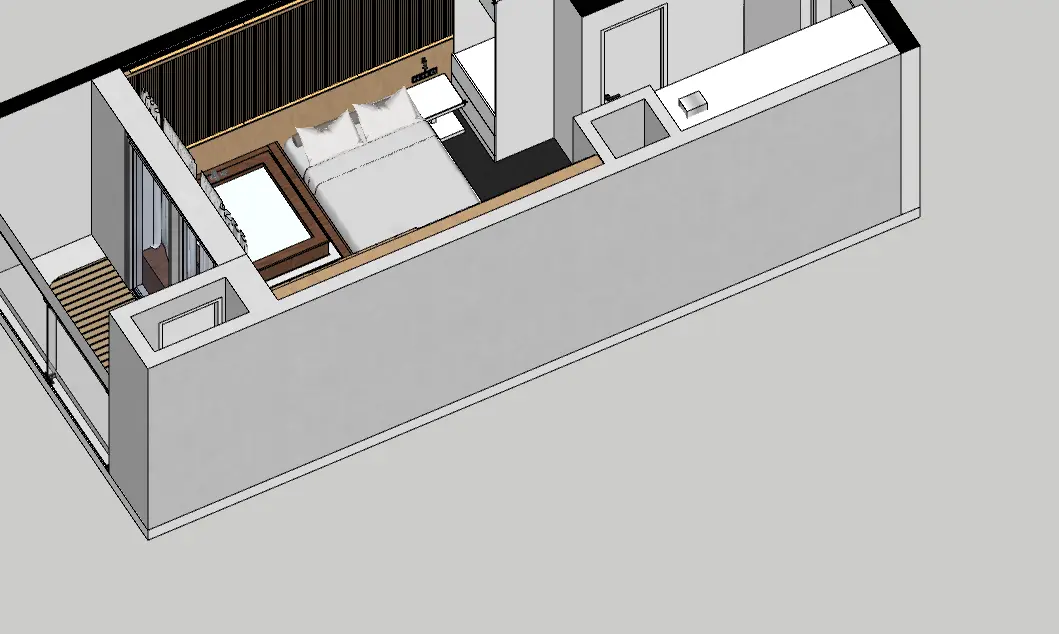

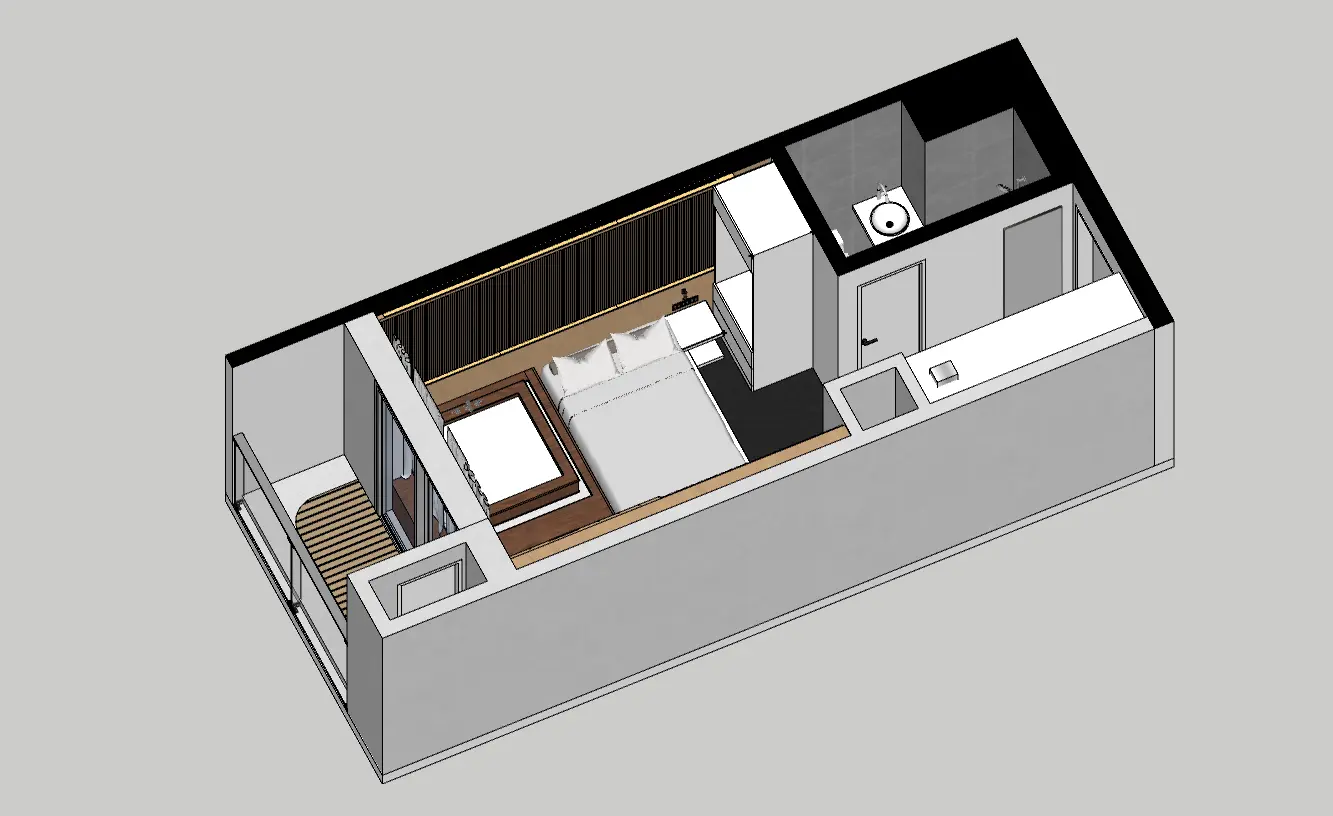

디멘션을 적용해보기 위해 모델링을 하나 가져왔습니다.





좌측 툴을 보시면

Dimension 이라는 아이콘이 하나 있을 것입니다.

이걸 클릭해줍니다.





디멘션이 작용하기 위해서는

기본적으로 객체의 모델링에 스냅이 걸려야합니다.

따라서 스냅이 제대로 걸리지 않는 곳에선

디멘션이 작동하지 않는 것이지요.

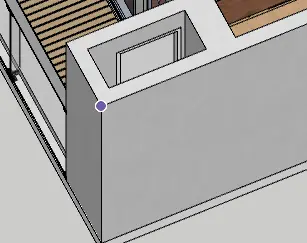

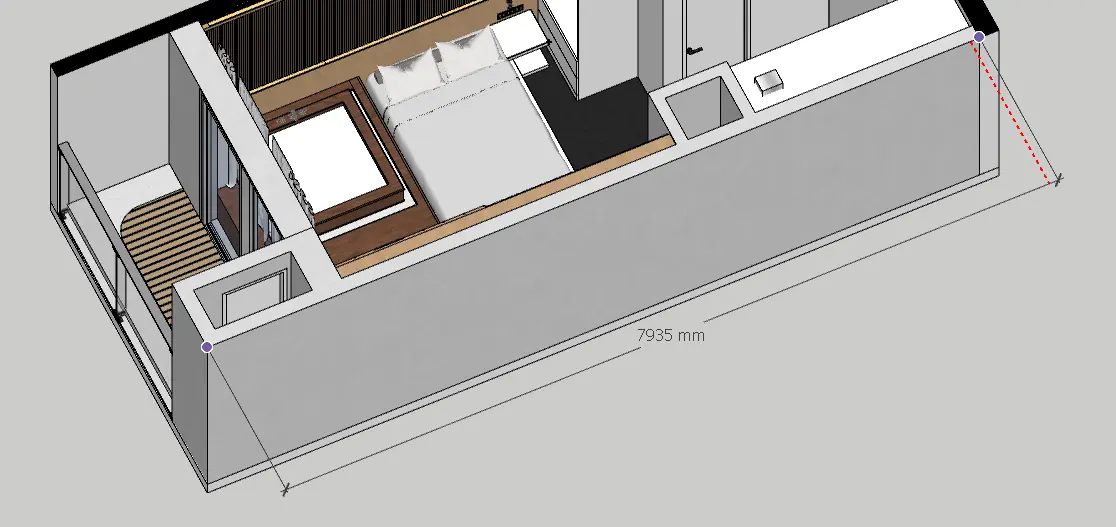

첫 포인트가 되는 곳을 잡고





마무리가 되는 곳을 스냅 잡아서 잡아주면

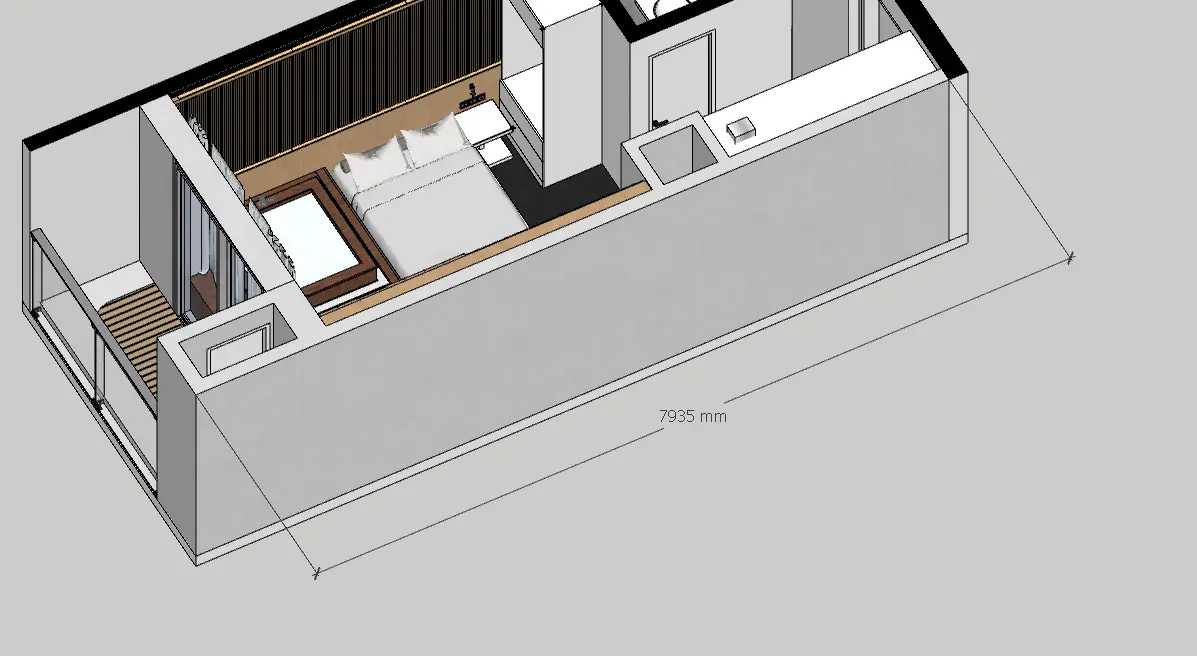

디멘션이 완성됩니다.



2. 디멘션 자유자재로 배치하기

그런데 이렇게 스냅 잡고 디멘션 조절하려면

일일이 각 포인트에 점을 찍어놓거나

선을 만들어둬야하니 번거롭잖아요?

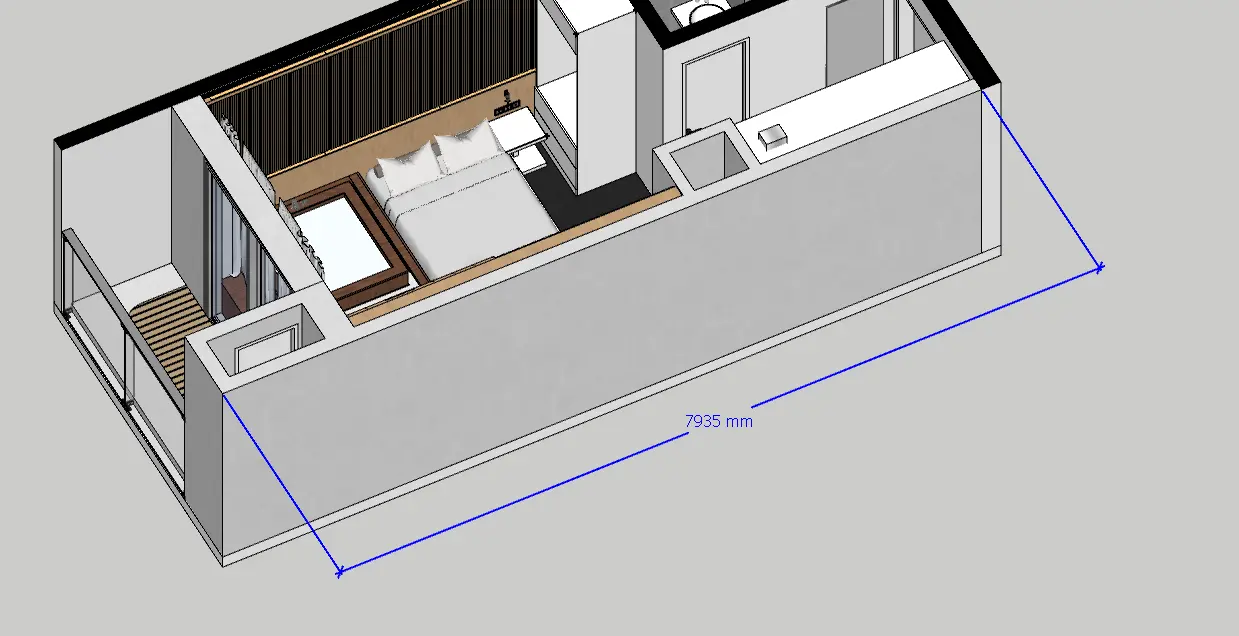

그래서 저는 기준이 되는 선 하나 만들고

ctrl x 잘라내기 합니다.





그런 후엔

paste in place 제자리 붙어녛기를 합니다.

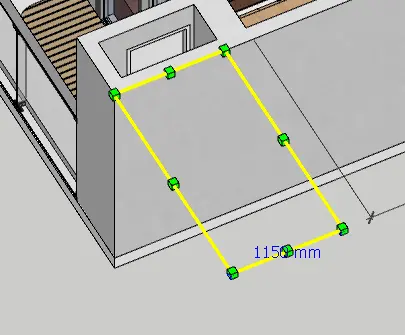

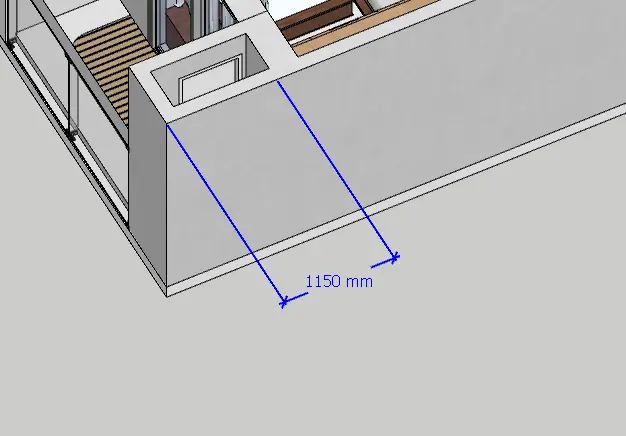

그런 후에 scale 기능을 활성화 시켜서 줄여보면

놀랍게도 기존엔 되지 않던 스케일이

되는것을 보실 수 있습니다.

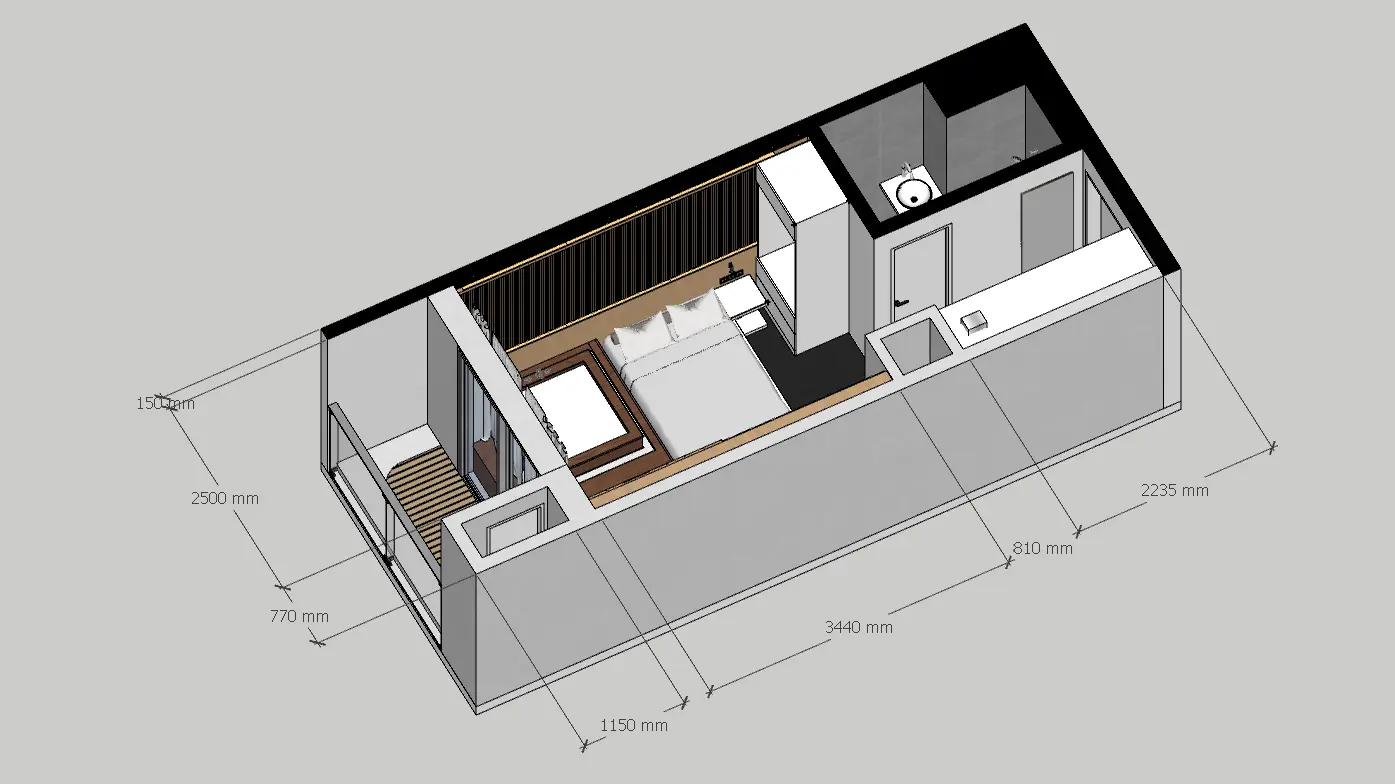

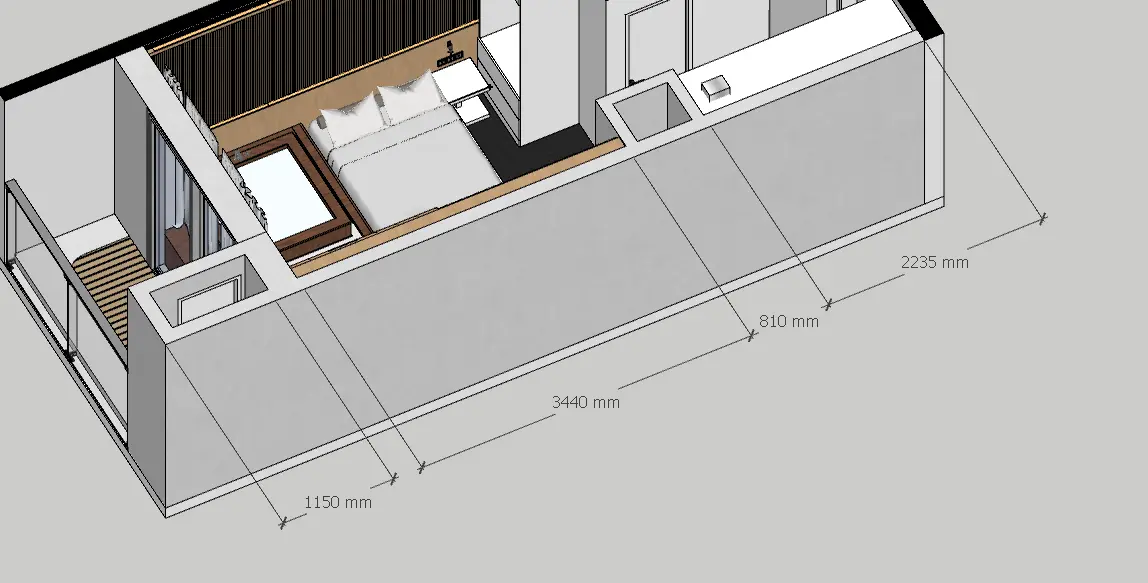

그러면 이렇게 쭉쭉 배치하는건

정말 쉬워지겠죠?



---

어때요 참쉽죠?

여러분들도 꼭 한번 해보세요!
