스케치업에서 한자 이미지로 노렌 만들기｜텍스트 매핑 꿀팁
안녕하세요~
<스케치업 엔스케이프 사용설명서> 및 <스케치업 사용설명서> 인강의
쭈햄 최주영입니다 🙂
오늘도 엔클단 스케치업 1단지에서 질문이 올라왔어요!
이미지와 같은 노렌에 글자 어떻게 넣나요?
라는 질문이 올라왔습니다.
그럼 바로 만드는 방법 알아볼게요~
시작!
1. 재료 준비하기

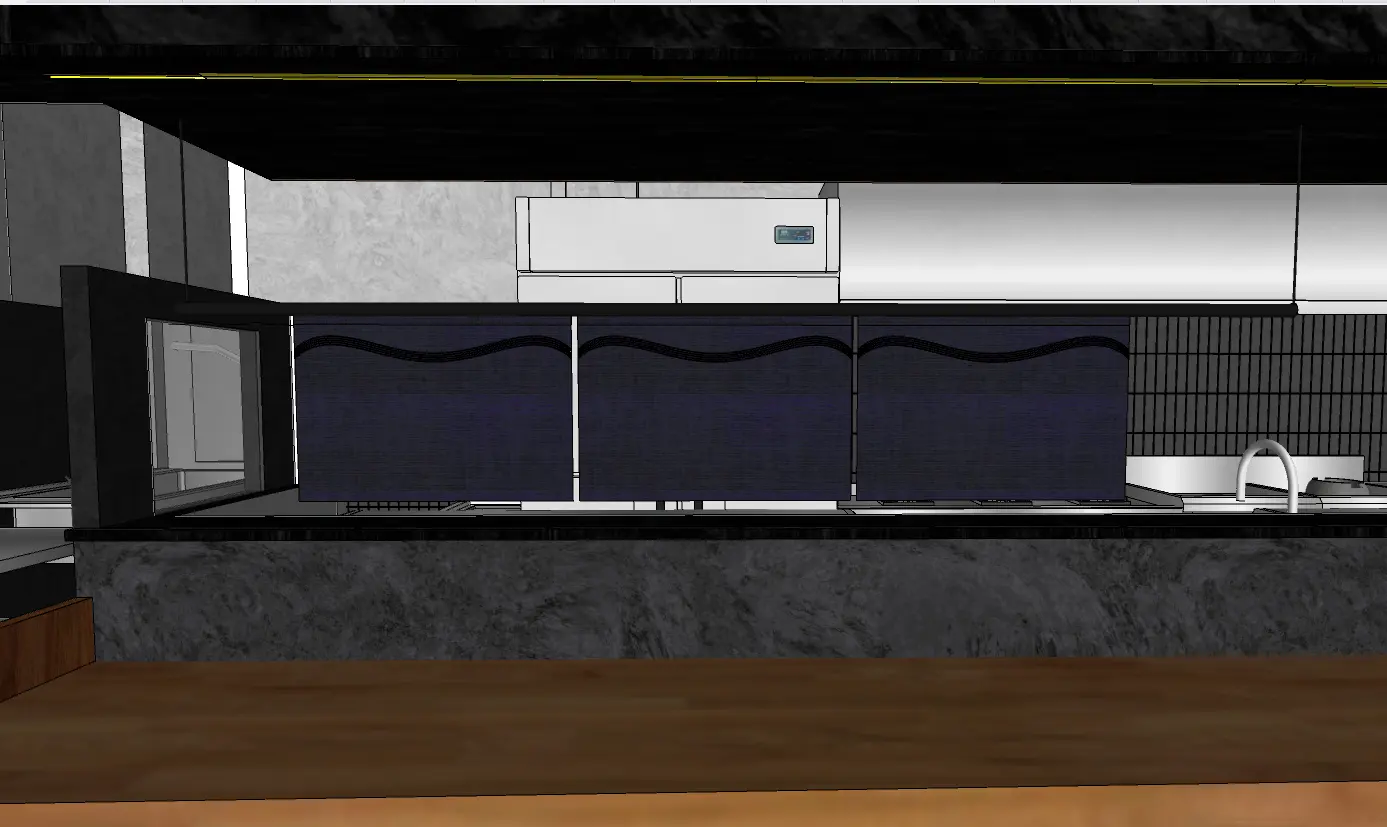

먼저 노렌 모델링을 준비합니다.
이전에 작업했던 라멘집에서 진행했던 노렌 모델링을 가져왔습니다.
여기에 문구가 들어가야하잖아요?

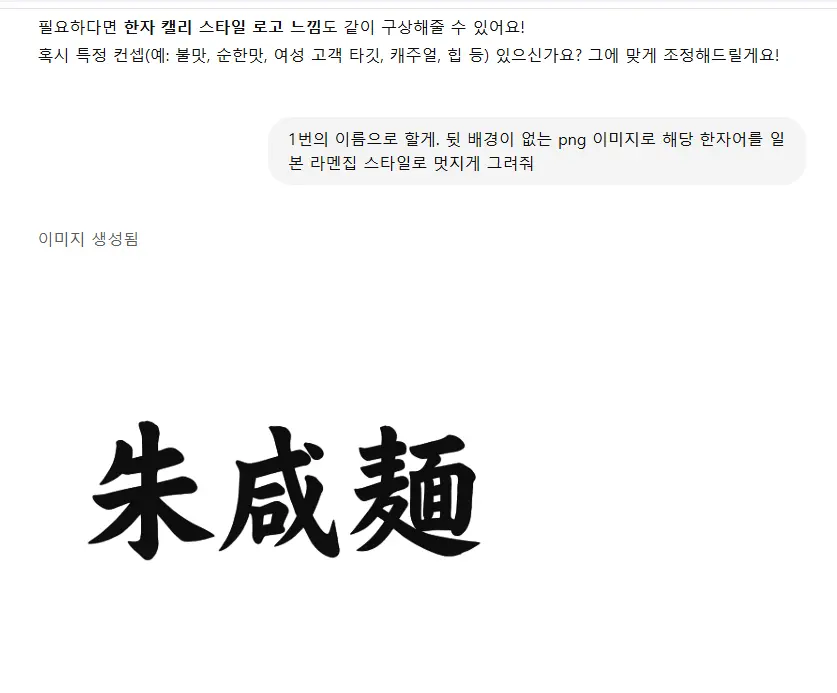

그래서 Chat gpt를 통해 간단한 예제 한자어를 만들었습니다.
특히 뒷 배경이 없는 png 이미지로 만들어달라고 요청하면
png 잘 만들어준답니다!

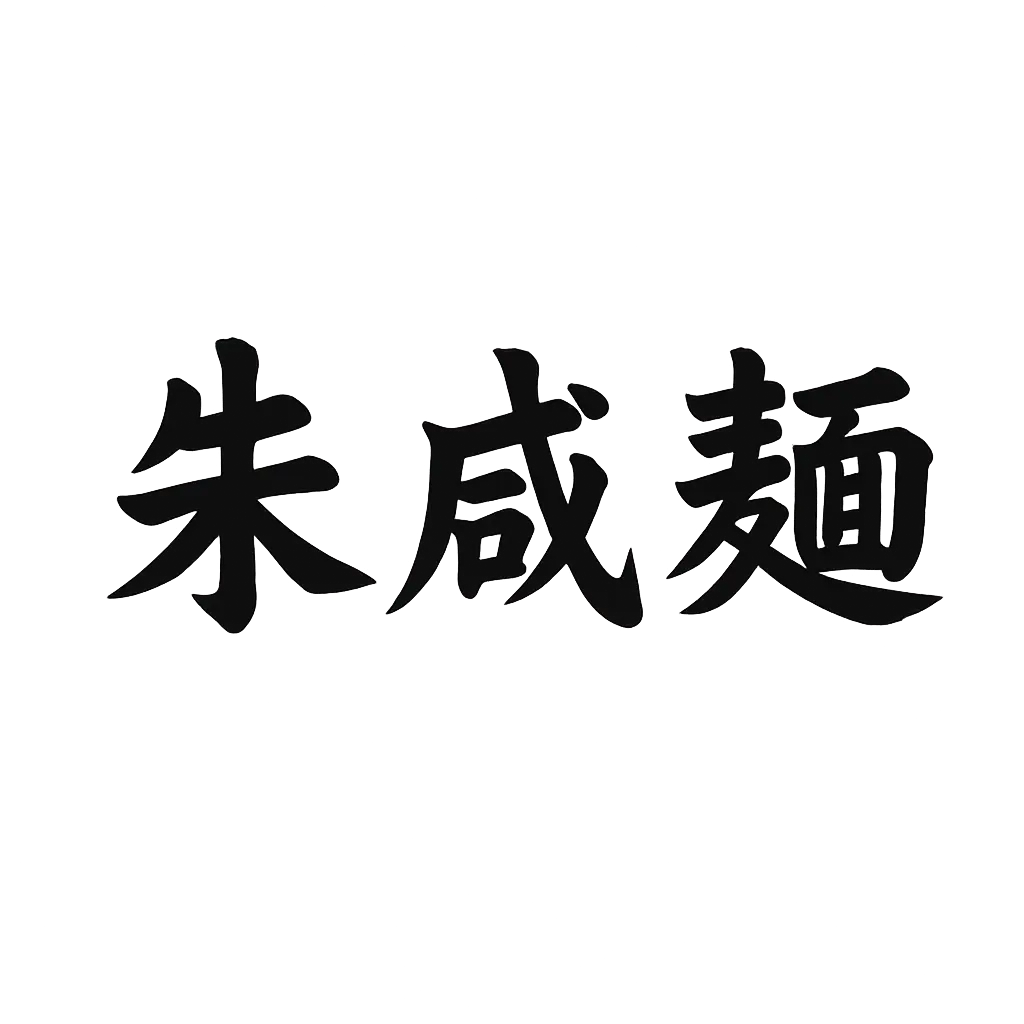

이렇게요!
2. 이미지를 캐드 파일로 변환하기

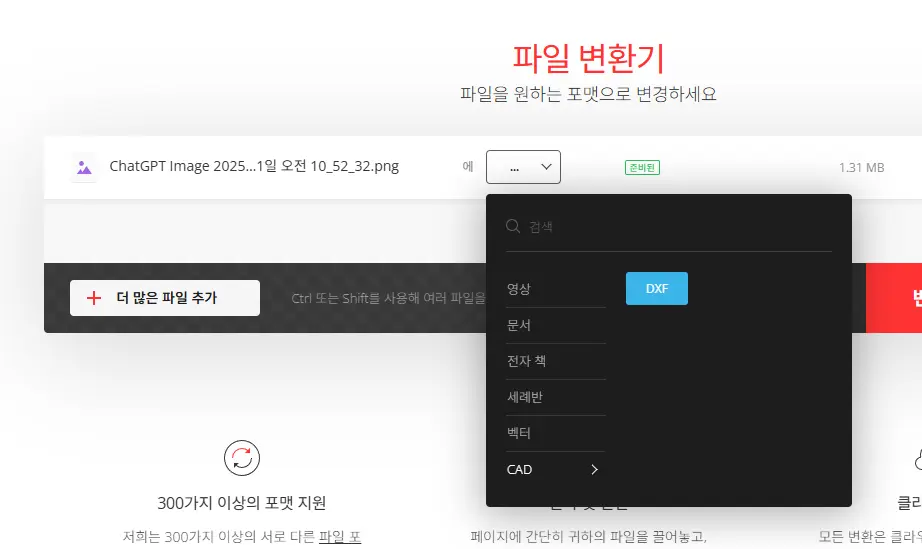

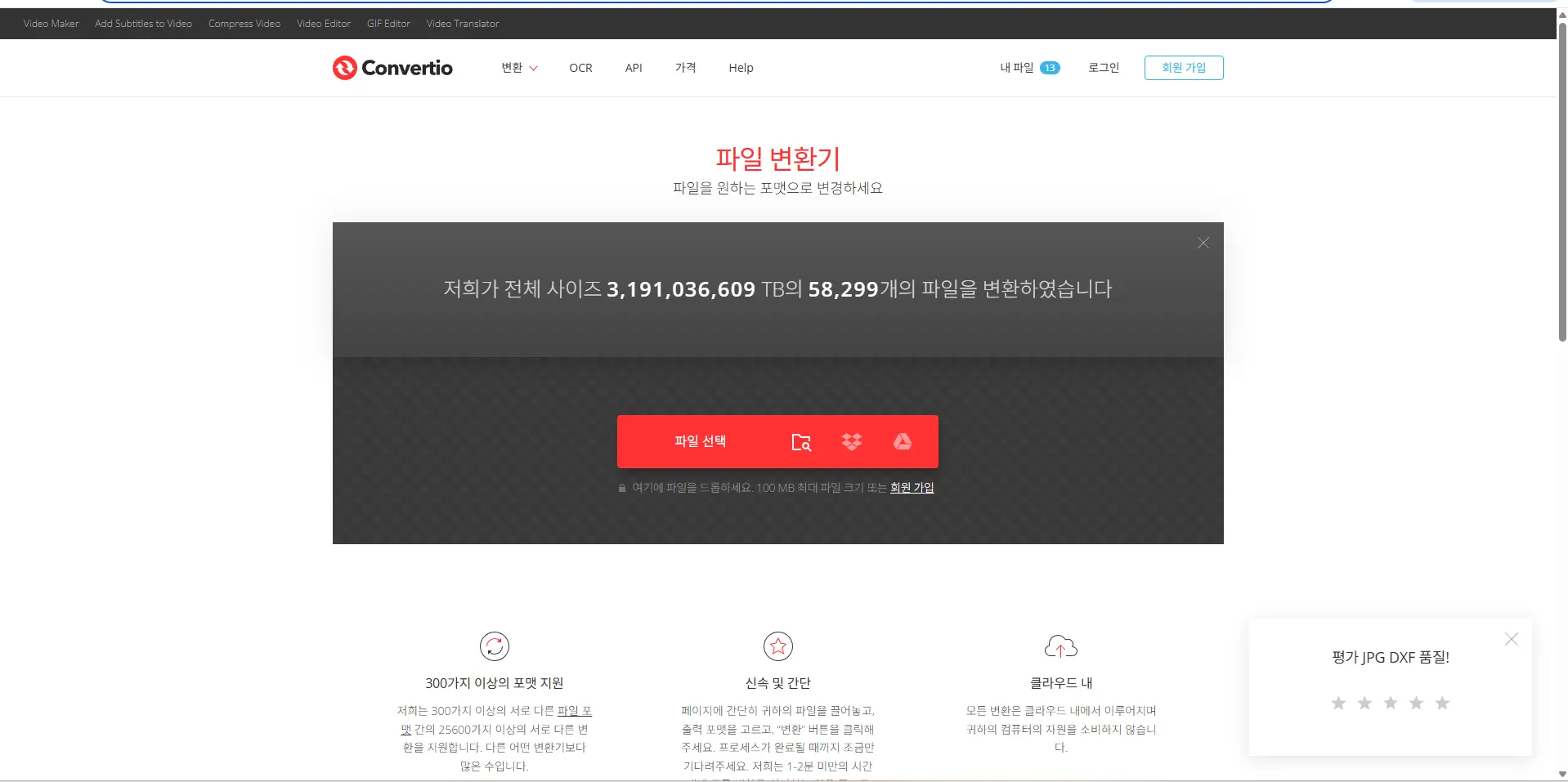

convertio 라는 곳에 들어가줍니다.
여기에 이미지를 넣고 원하는 확장자로 선택후 돌리면
무료로 빠르게 변환가능합니다.
파일 선택 여기에 파일을 드롭하세요. 100 MB 최대 파일 크기 또는 회원 가입 300가지 이상의 포맷 지원 저희는 300가지 이상의 서로 다른 파일 포맷 간의 25600가지 이상의 서로 다른 변환을 지원합니다. 다른 어떤 변환기보다 많은 수입니다. 신속 및 간단 페이지에 간단히 귀하의 파일을 끌어놓고, 출력 포맷을 고르고, “변환” 버튼을 클릭해주세요. 프로세스가 완료될 때까지 조금만 기다려주세요. 저희는 1-2분 미만의 시간 내에 모든 변환을 처리하는 것을 목표로 하고 있습니다. 클라우드 내 모든 변환은 클라우드 내에서 이루어…
dxf 를 선택해주고
뽑아봅니다.

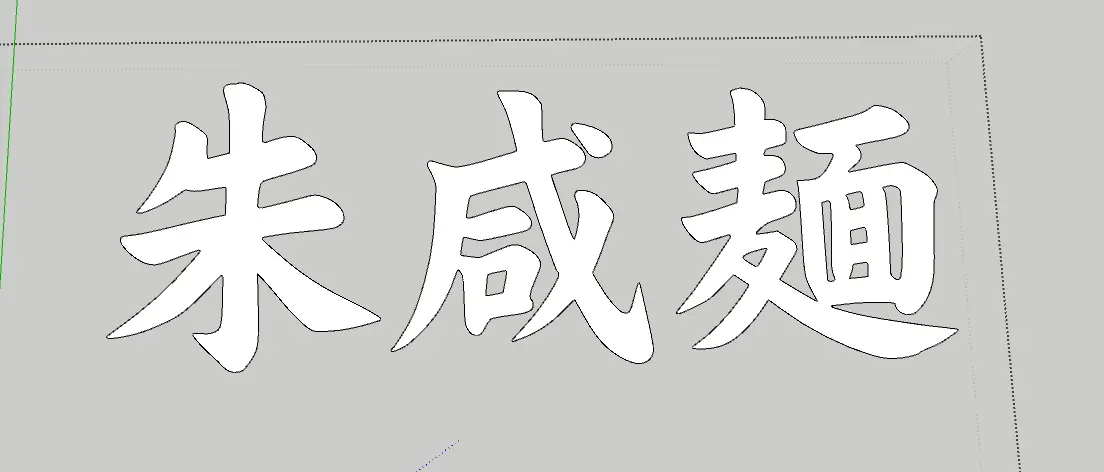

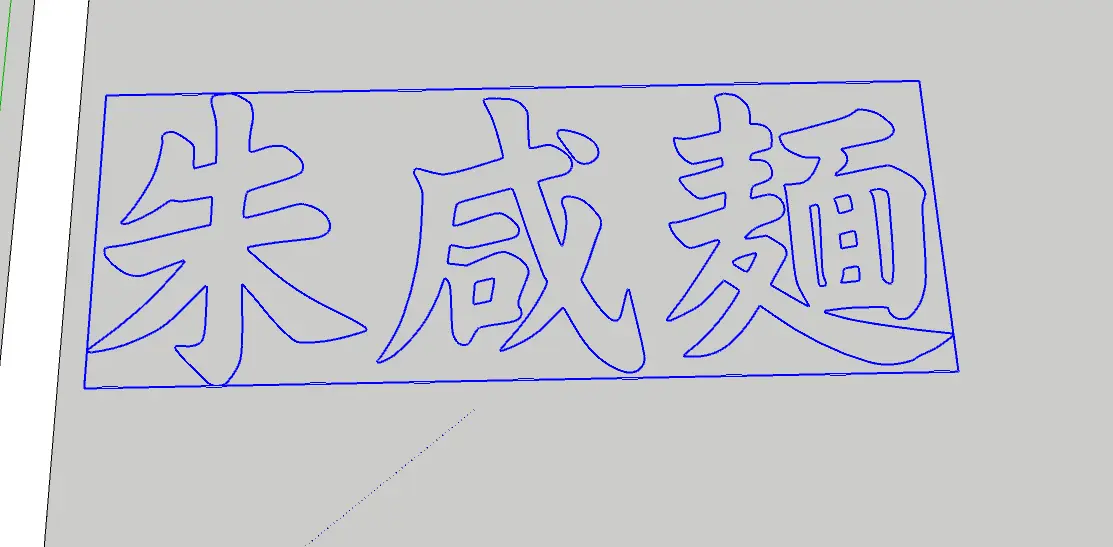

그러면 이렇게 파일이 생성되고
스케치업에 가져오시면 됩니다.
kbs face tools나 make face 등의 루비를 이용하면
손쉽게 면을 채울 수 있습니다.
완성!
3. 교차하기

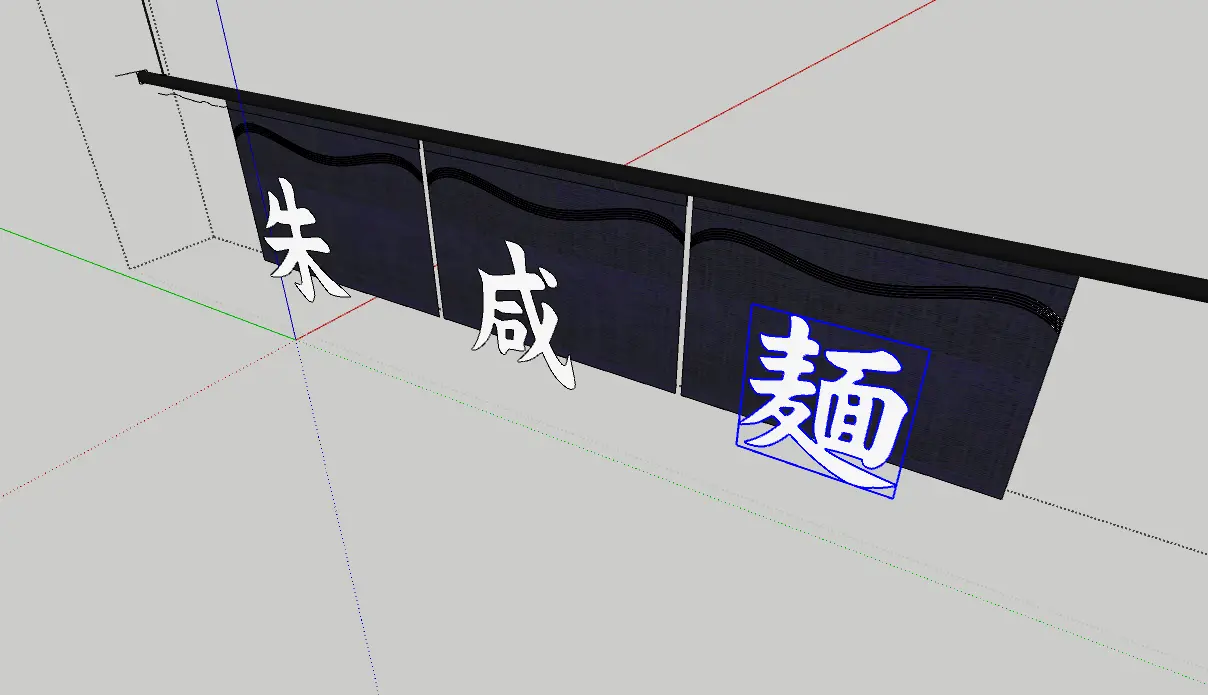

이제 한자들을 각각의 노렌에 맞춰서 돌려주고 배치합니다.

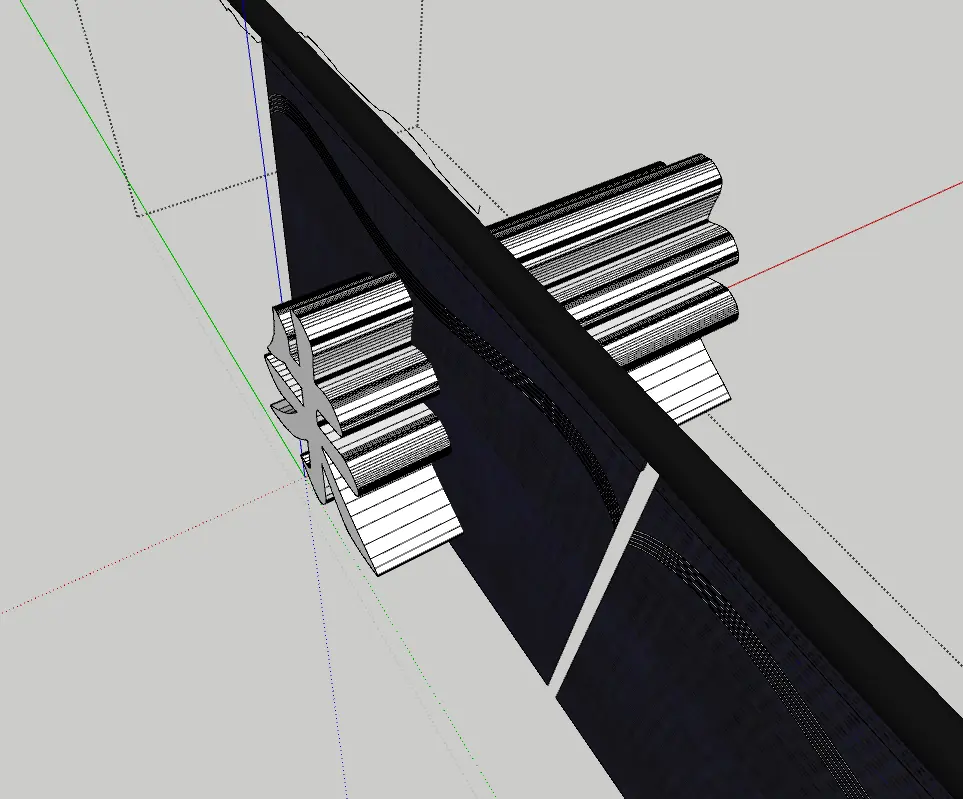

그리고 아래처럼 푸쉬풀을 통해 면이 뚫릴 정도로 늘려줍니다.
그런 후 노렌과 한자를 잡고

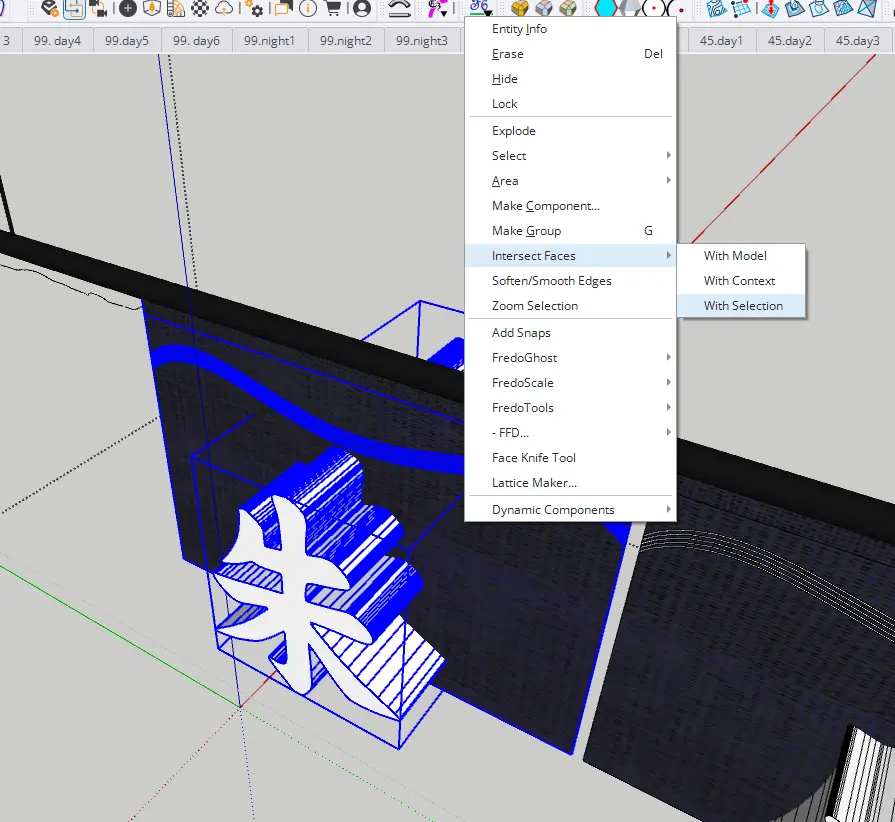

우클릭 > intersect faces > with selection을 해줍니다.
조금만 기다리면 진행이 완료되며 셀렉이 풀립니다.

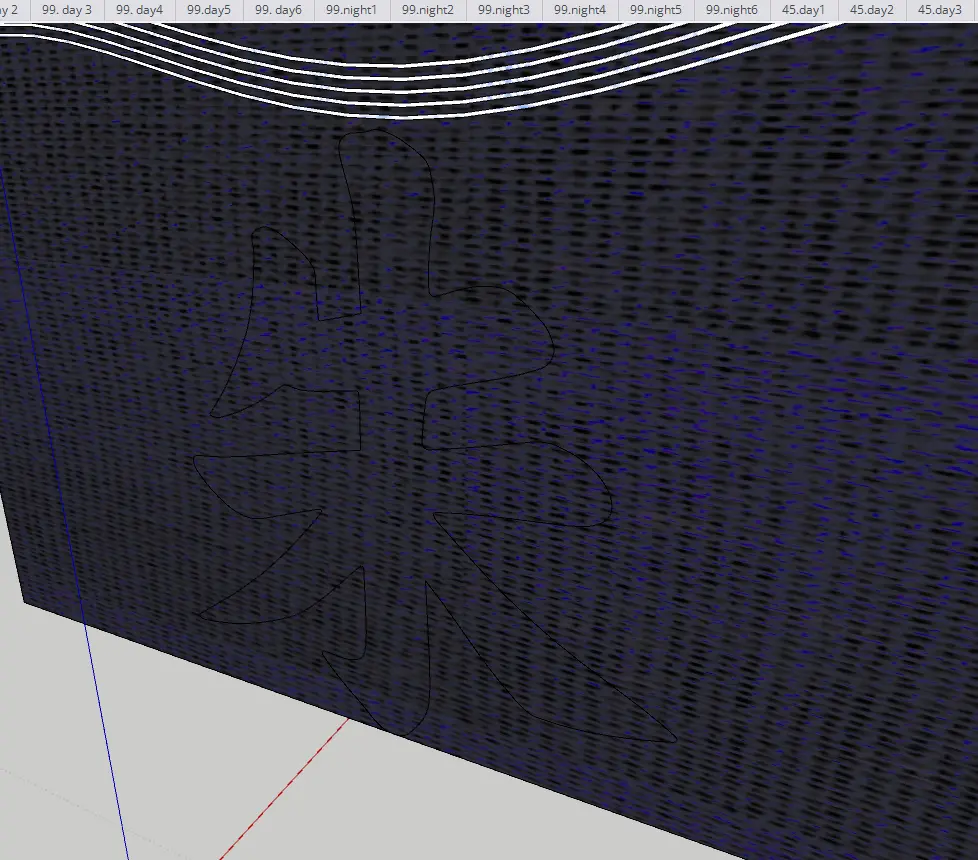

이때 한자어를 하이드 시켜주면

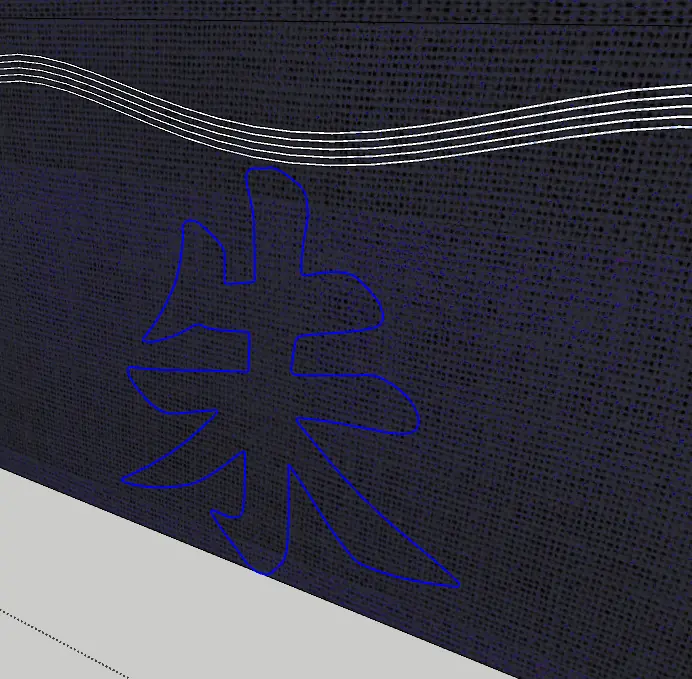

아래와 같이 교차선이 만들어진것을 볼 수 있습니다.

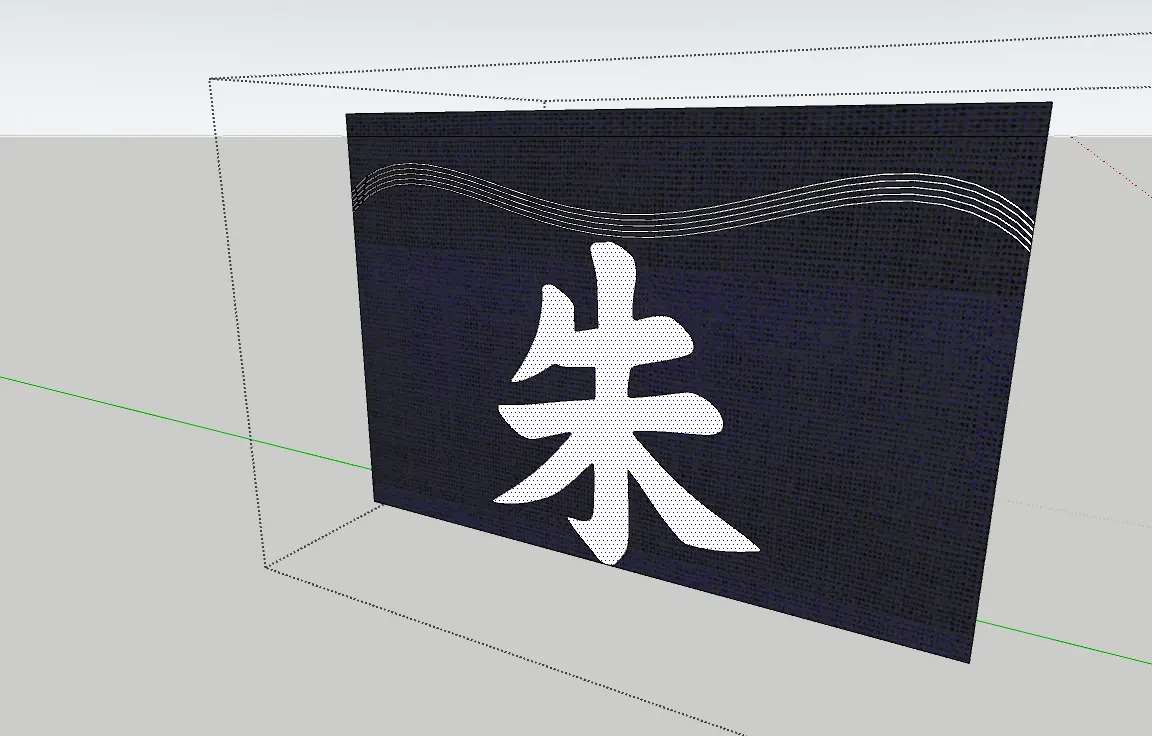

그러면 면이 분리가 되며
매핑도 가능합니다.

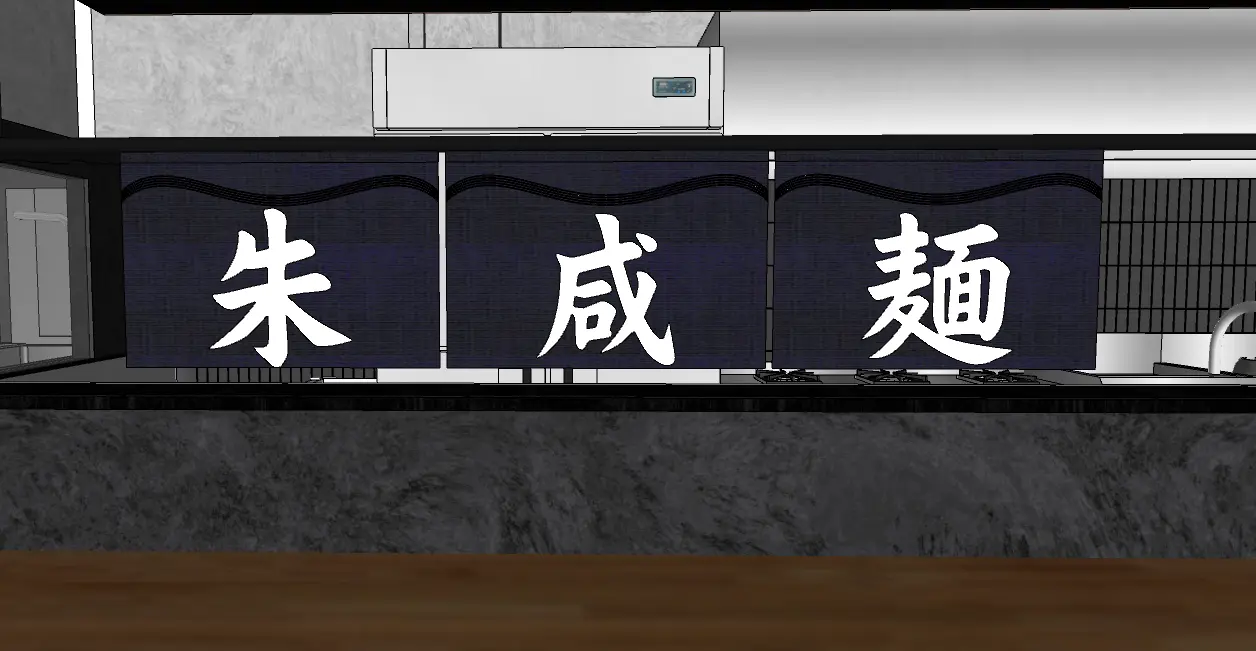

이러면 완성!!

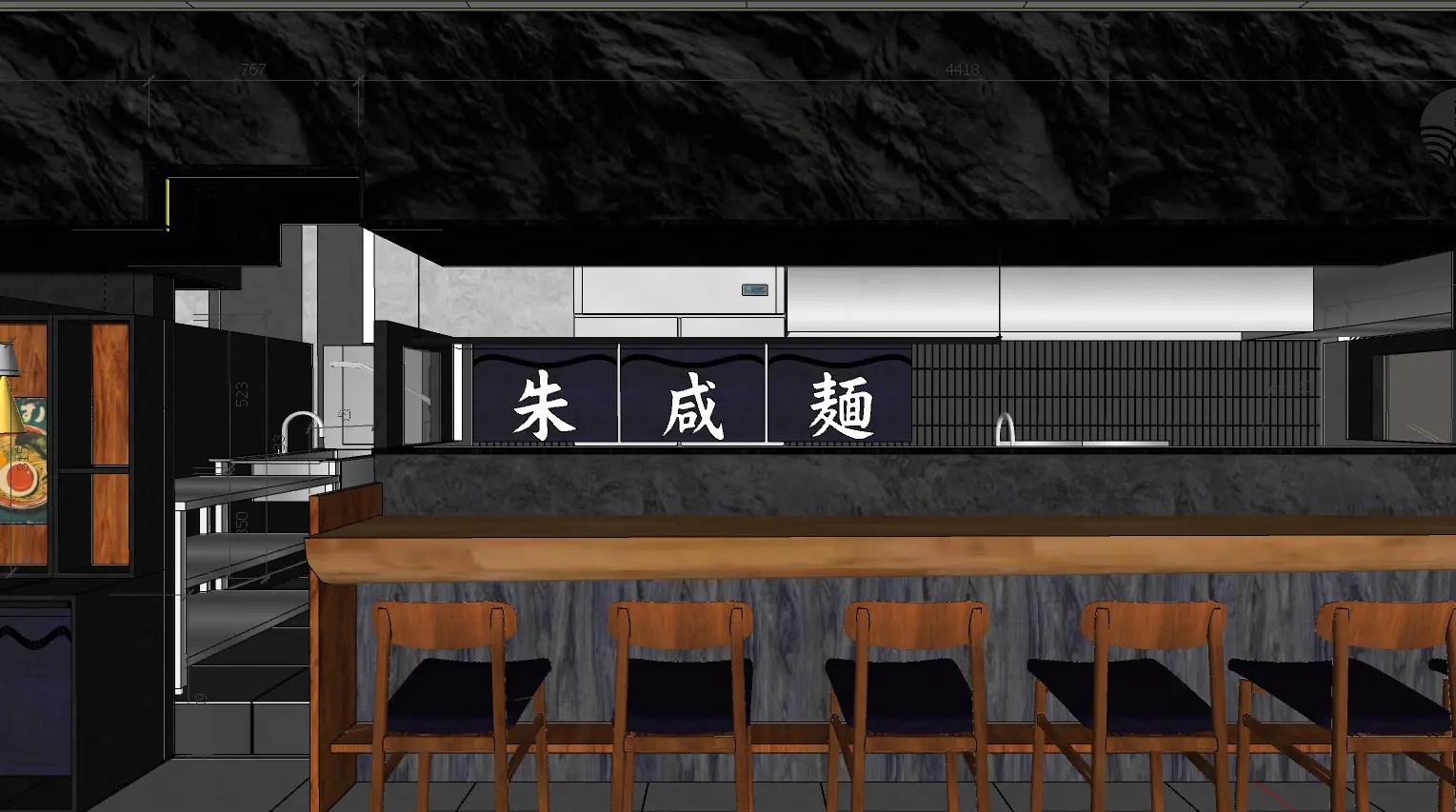

잘 어울리죠?
어때요 참쉽죠?
