스케치업에서 치수선 숫자가 안 보일 때, 이렇게 해보세요!

안녕하세요!

렉터스에서 스케치업과 엔스케이프를 담당하고 있는 쭈햄 최주영입니다 🙂



오늘은 렉터스 톡방에서 이런 질문이 올라왔습니다!



스케치업을 통해 치수선을 제작했는데,

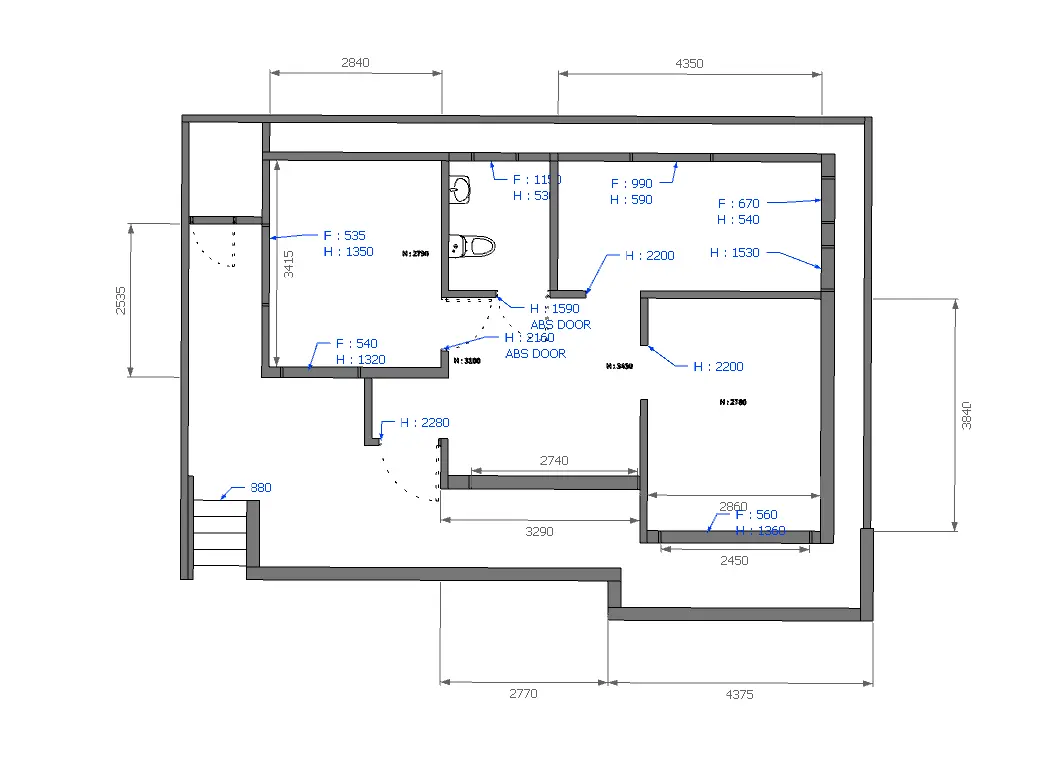

가까이 갈 경우 치수선이

아래와 같이 보이지 않는다고 하시네요!





무엇이 문제인지, 어떻게 해결하는지 한번 알아봅시다!

시작~



1. 문제 상황 파악하기

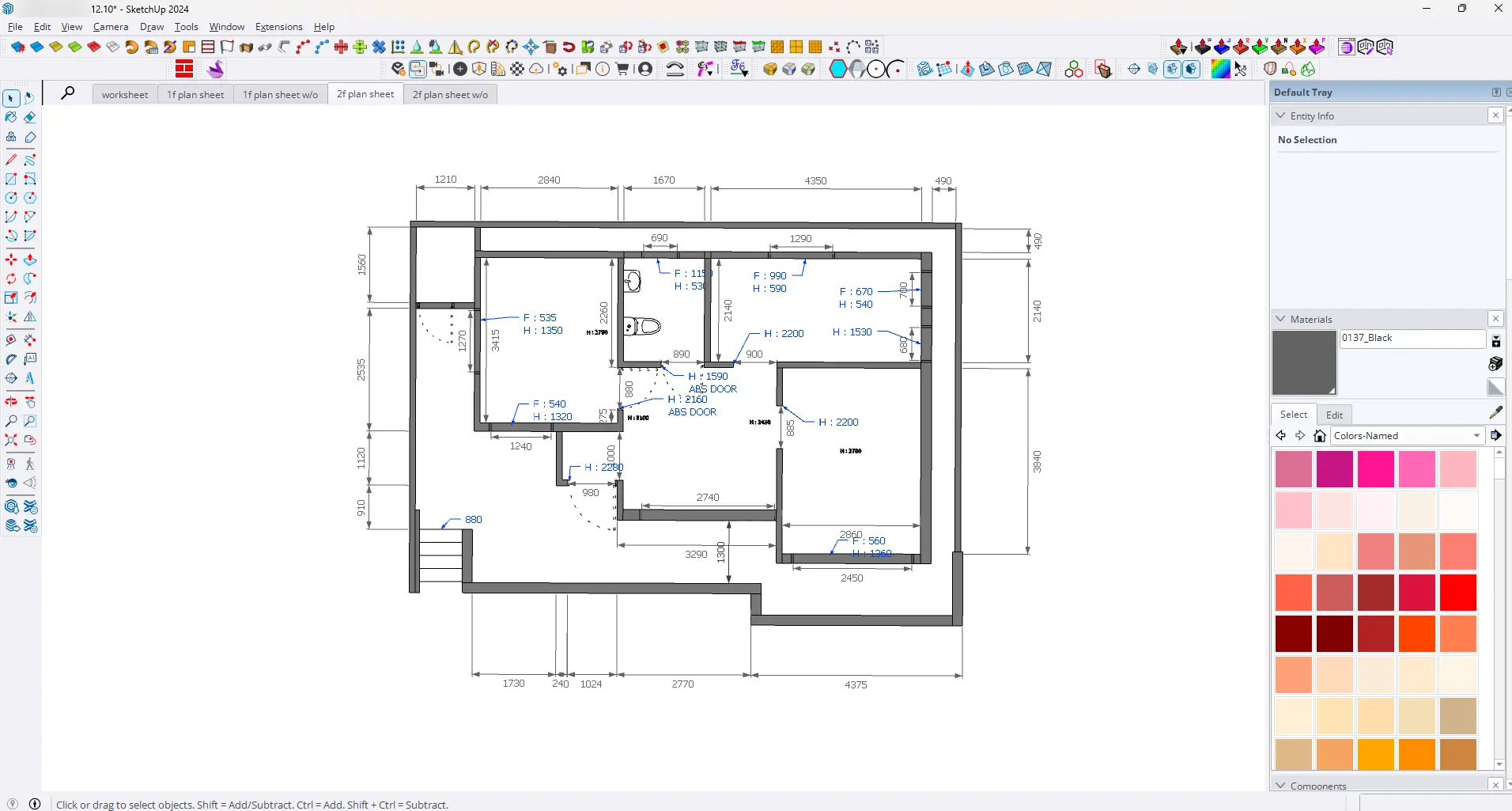

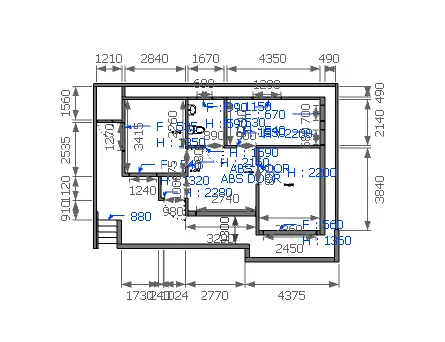

아래 스크린샷은

스케치업을 통해 도면을 제작한 모델링 파일의 모습입니다.

원래라면 치수선을 이렇게 다 제작해둔 후에

멀리가던



가까이 가던지

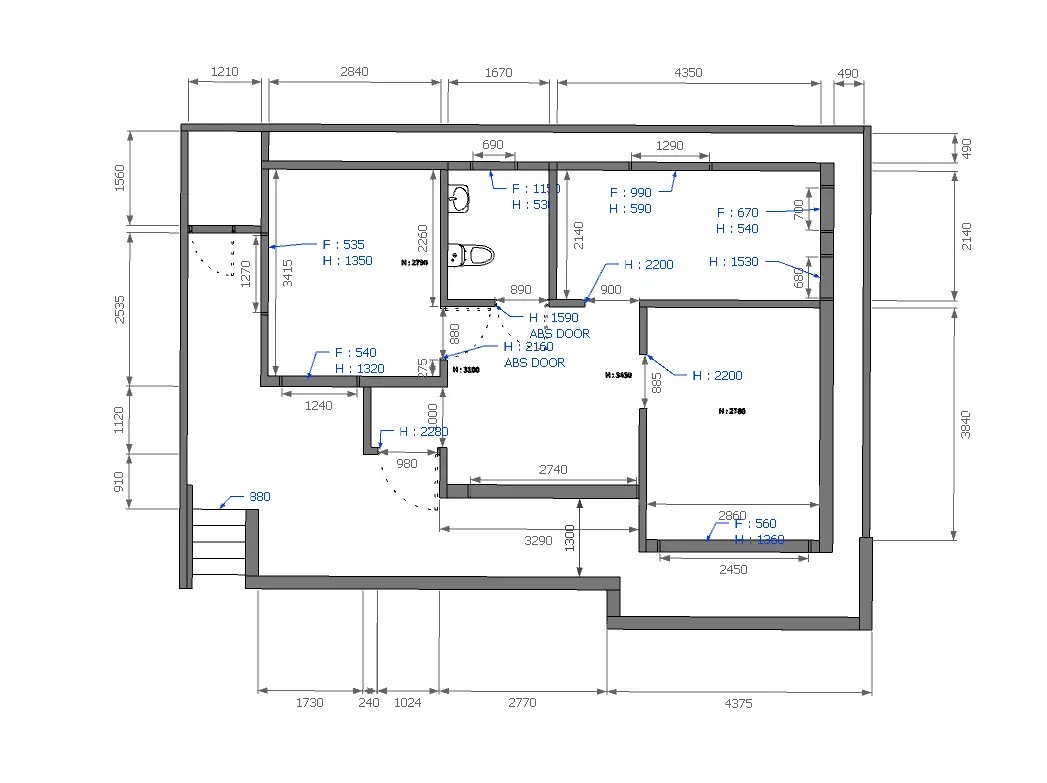

아래와 같이 다 치수선이 나와야합니다.





그런데 질문자님의 상황처럼 나오지 않는 다는 것은

치수선의 옵션에서 뭔가 값이 달라져있을것이다! 라는

가정을 해볼 수 있습니다.



2. 치수선 설정 바꾸기

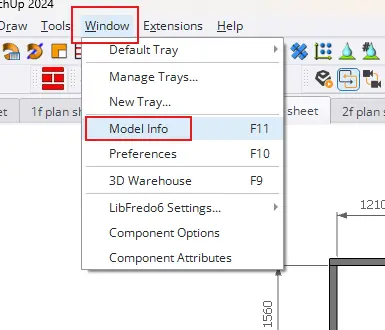

Window > Model info 로 들어갑니다.

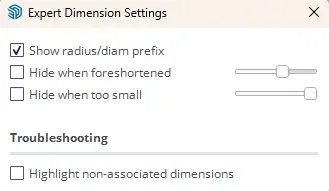

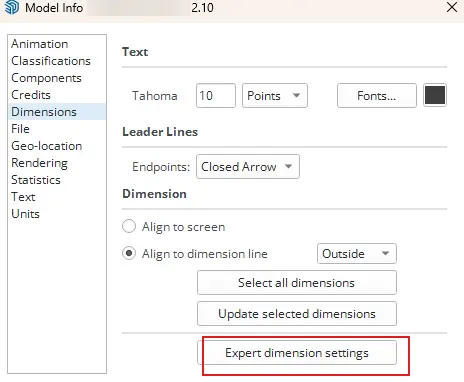

Dimensions 로 들어가셔서 최하단 Expert dimension settings 를 클릭합니다.





Hide when too small 이라는 글씨가 있습니다.

너무 작을때는 안보이게 하는 설정이지요.



바로 이 부분이 문제라고 볼 수 있습니다.





한번 켜볼까요?

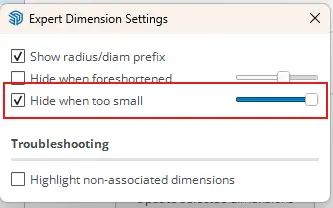

체크를 한 후, 파라미터를 오른쪽으로 쭉 당겨봅시다.





그런 후에 스케치업 화면을 확대 적게 만들어보면

아래와 같이 나오던 치수들이 점점 나오지 않는 것을 볼 수 있습니다.

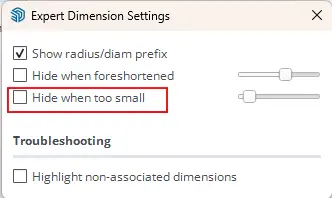

따라서 hide when too small 기능을 체크해제해주면





같은 씬에서 모든 치수선이 다 보이게 되는 것입니다.





해결!



---

어때요? 참쉽죠?

한번만 해보시면 다음에도 기억나실겁니다!

꼭 해보세요~
