스케치업에서 비닐 커튼 표현하고 만들기 (ClothWorks + jhs powerbar 루비 / 파일 다운로드)

렉터스에서 스케치업, 엔스케이프, 베라스 ai 를 담당하고 있는

쭈햄 최주영입니다!



오늘도 엔클단 오픈채팅방에서 질문이 올라왔어요!



이런 비닐 커튼은 어떻게 표현해야할까요?



스케치업으로 표현하는 방법

바로 알아보자구요~

그럼 시작!



1. 필요한 루비 1 : cloth works

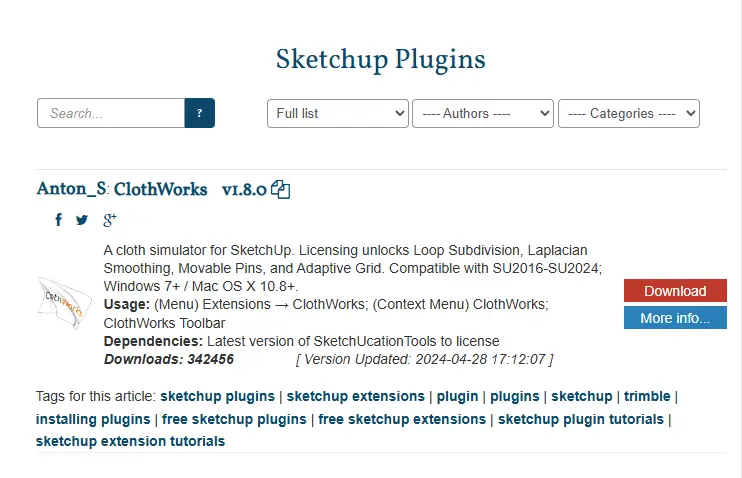

먼저 sketchucation에서 clothworks를 다운받아줍니다.



clothworks는 부분 유료 프로그램입니다.

그래도 기본 기능만으로도 원하는 표현은 가능해요!



시간이 없으신 분들은

아래 루비 파일 다운받고

스케치업의 extension manger에서 install 해주시면 됩니다 🙂



[첨부파일: ClothWorks_v1.8.0.rbz]



참고로 clothworks 에 대한 기본 기능 소개는

제가 쭈햄 유튜브에도 해뒀답니다!



참고해보세요~





2. 필요한 루비 2 : jhs powerbar

두번째 필요한 루비는 jhs powerbar입니다.

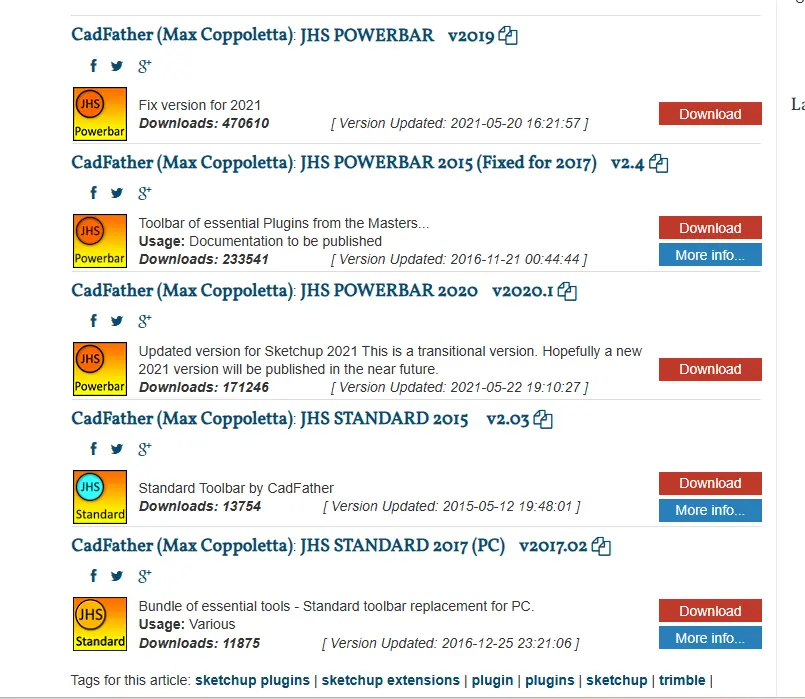

마찬가지로 sketchucation에서 다운받으실 수 있습니다!

모든 기능을 무료로 쓸 수 있어요~!





급하신 분들은 아래에서 다운받아주세요~

[첨부파일: JHS_POWERBAR_2020_v2020.1.rbz]



3. 그리드 나누기



먼저 세팅을 한번 해봅시다.

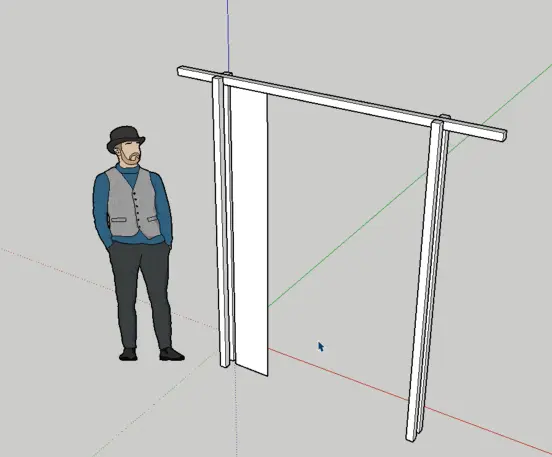

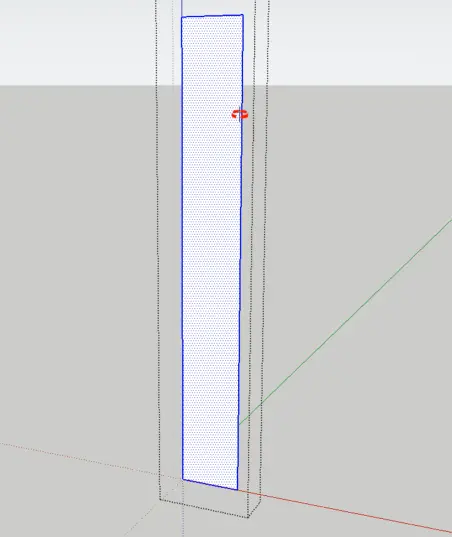

커튼에 해당하는 부분의 면을 잡습니다.





그리고 jhs powerbar의 split up 기능을 클릭





숫자를 넣어줍니다.

저는 40으로 해봤습니다.

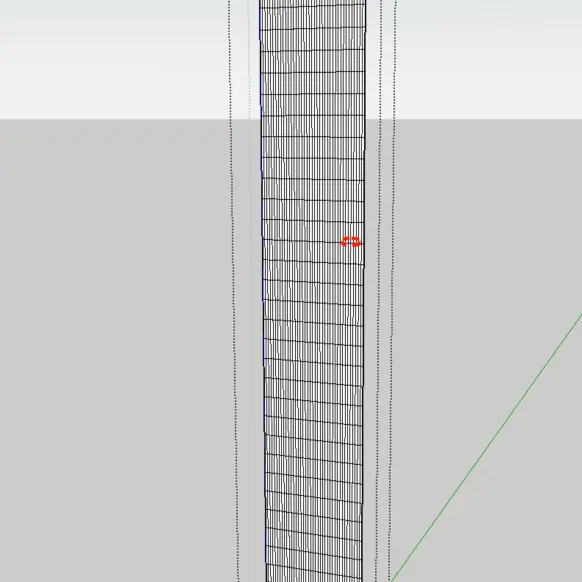

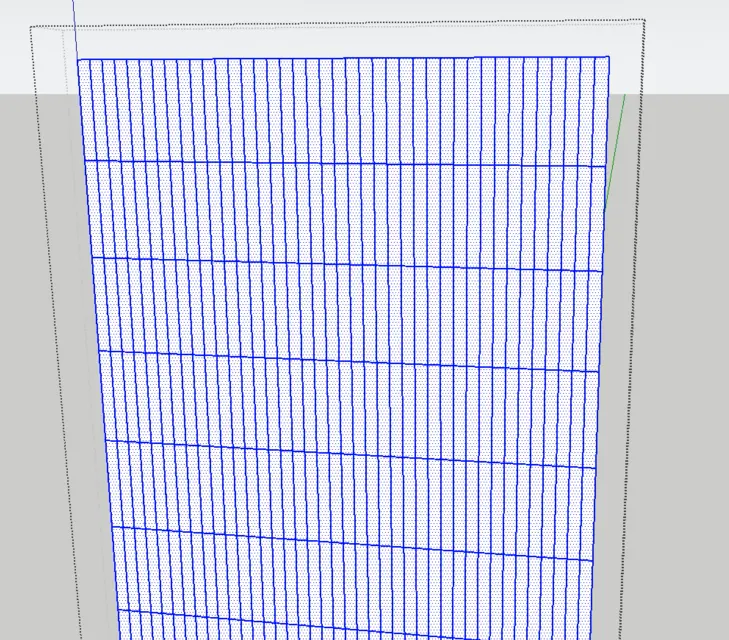

그럼 이렇게 네모난 그리드가 모두 생성됩니다.





이 상태에서 모두 셀렉하고





jhs powerbar의 sub divide face를 클릭



이건 값을 1만 넣어줍니다.

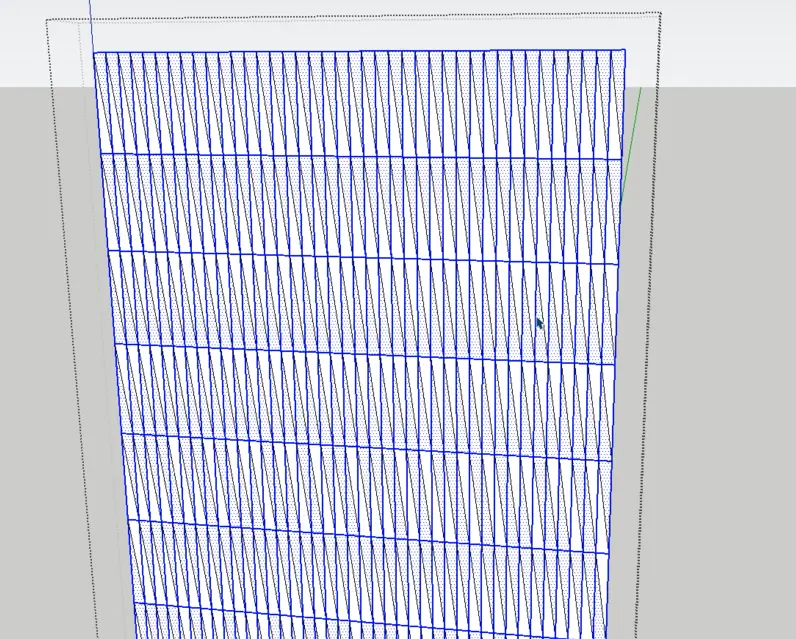

그럼 이렇게 네모 칸 안에

1개의 대각선이 생성되며 이제 모두 삼각형으로 이뤄진 면이 됐습니다.





이렇게 잘게 면을 나눠주면

추후에 할 작업에서

조금더 스무스한 면을 뽑아낼 수 있습니다.



4. Clothworks 사용하기

이제 ClothWorks를 사용해봅시다.

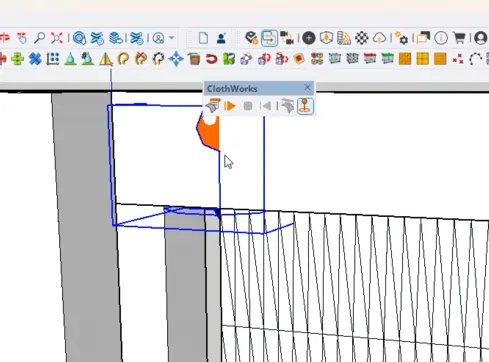

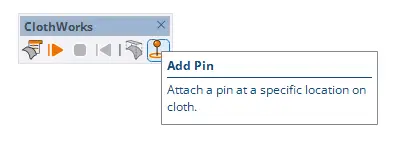

Add pin 이라는 아이콘을 클릭.

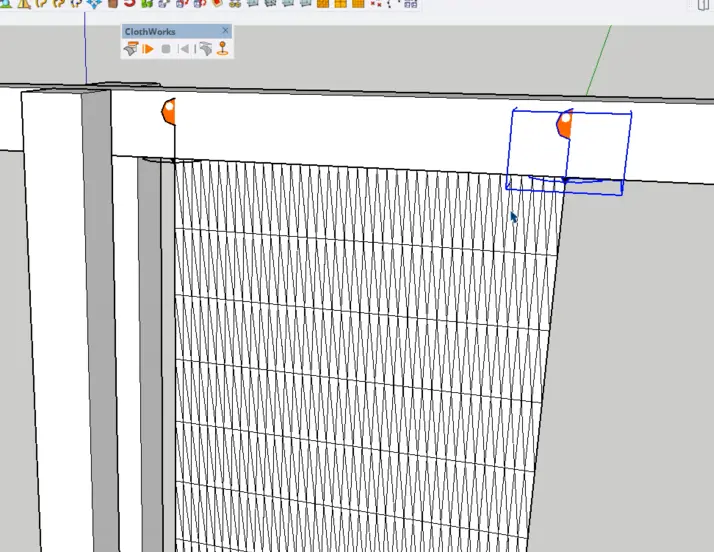

아래처럼 고정될 부분에 핀을 배치합니다.

이 핀은 하나를 만든 후엔

복사 붙여넣기해도 됩니다.





이제 속성을 부여해줍니다.

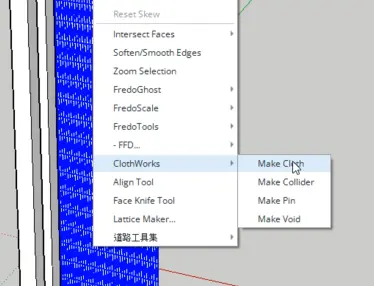

면을 잡고 우클릭 > ClothWorks > Make Cloth를 클릭합니다.





그리고 고정되는 부분에 해당하는 모델링을 잡고

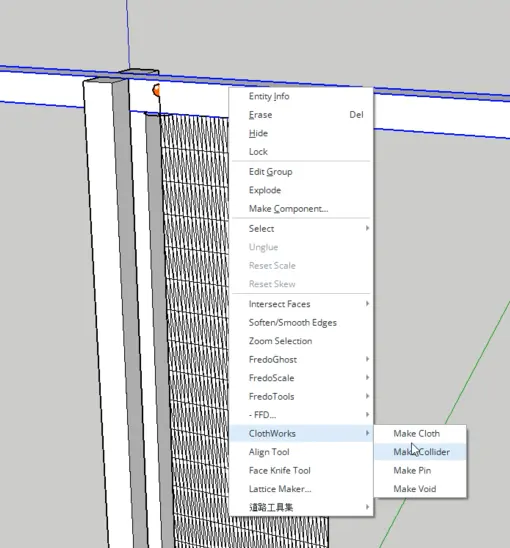

우클릭 > ClothWorks > Make Collider 를 합니다.





5. 시뮬레이션 구동하기

이제 플레이 버튼을 눌러주면

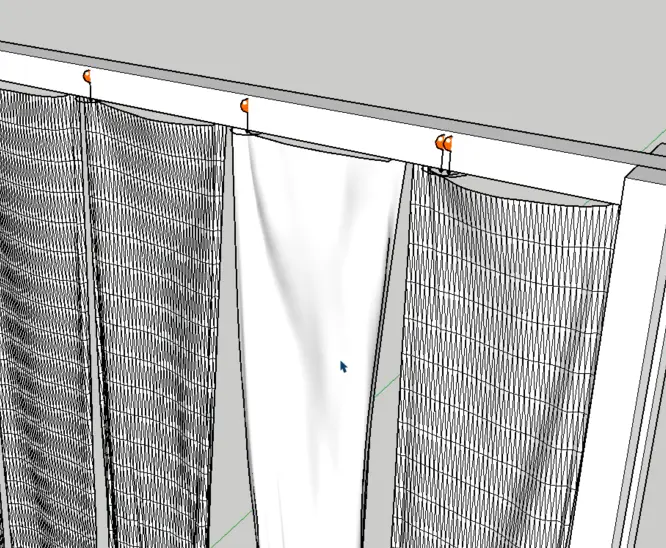

아래와 같이 시뮬레이션이 구동됩니다.

마우스 클릭이나 드래그를 통해

천의 구겨짐을 더 주거나 조절도 가능합니다.

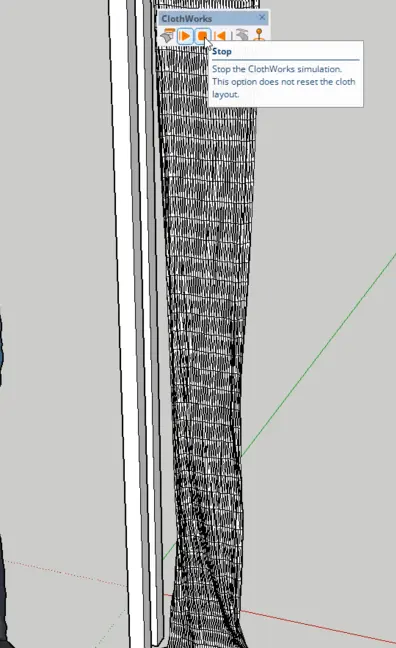

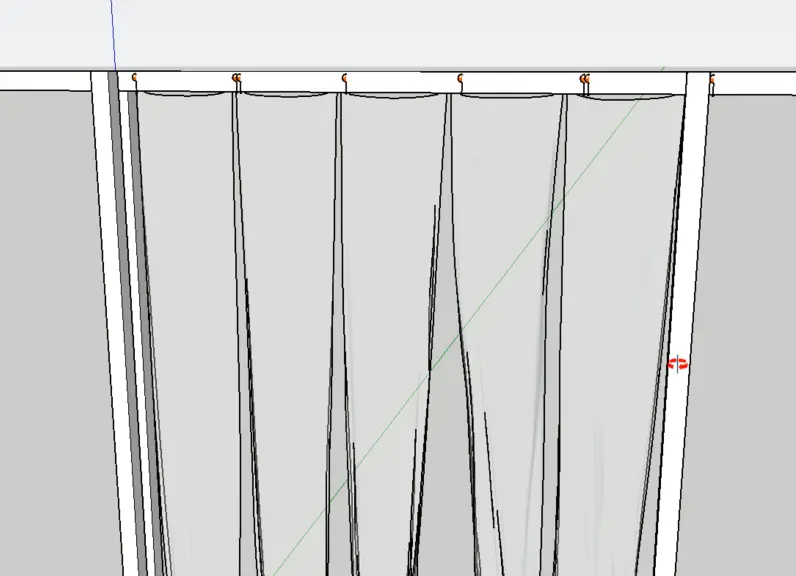

원하는 형태가 나올때쯤 stop 해주시면 멈춥니다.

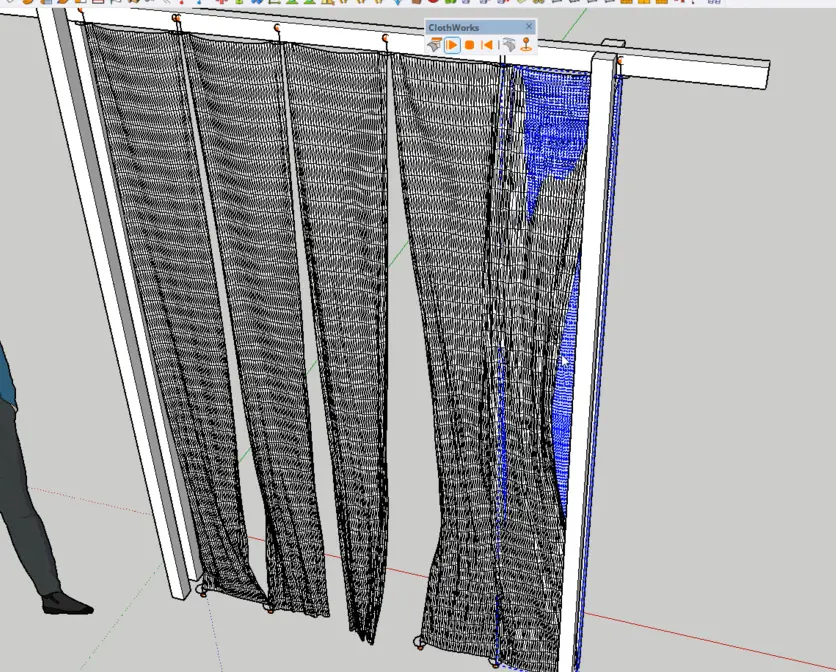

이런식으로 여러 모델링을 복사 붙여넣기해 배치해줍니다.





면을 모두 잡고

soften edges > smooth normals 체크, soften coplanar 체크

> angle between normals 값을 180으로 수정해주시면





이렇게 깔끔한 면이 됩니다.





그리고 매핑도 깔끔하게 넣어주시면 됩니다!

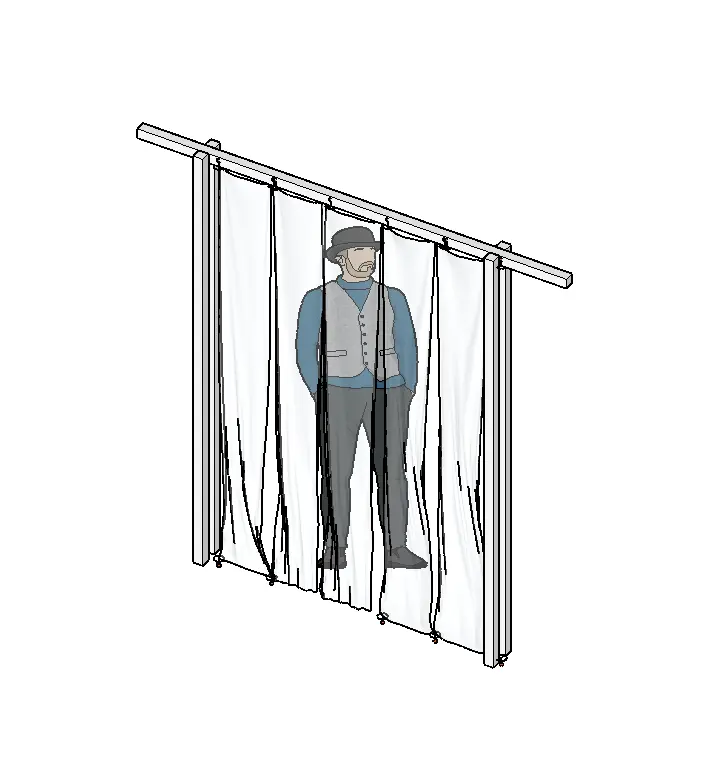

그럼 완성~! 참쉽죠?
