스케치업에서 건물의 에너지 사용량 구하기

INTRO

건축물의 에너지 분석은 설계 과정에서 중요한 역할을 합니다. 기존에는 DesignBuilder와 같은 상용 프로그램을 통해 진행해야 했지만, 이제는 SketchUp과 EnergyPlus를 활용하여 보다 경제적이고 효율적으로 에너지 데이터를 산출할 수 있습니다. 본 아티클에서는 SketchUp과 EnergyPlus, 그리고 이를 지원하는 Euclid 플러그인을 사용해 건축물의 에너지 성능 데이터를 분석하는 방법을 단계별로 살펴보겠습니다.건축물의 에너지 분석은 설계 과정에서 중요한 역할을 합니다. 기존에는 DesignBuilder와 같은 상용 프로그램을 통해 진행해야 했지만, 이제는 SketchUp과 EnergyPlus를 활용하여 보다 경제적이고 효율적으로 에너지 데이터를 산출할 수 있습니다. 본 아티클에서는 SketchUp과 EnergyPlus, 그리고 이를 지원하는 Euclid 플러그인을 사용해 건축물의 에너지 성능 데이터를 분석하는 방법을 단계별로 살펴보겠습니다.





사용되는 도구 모음

해당 프로세스를 진행하기 위해서는 SketchUp이외에 EnergyPlus, Euclid등 두 가지 도구가 필요합니다. 이들은 각각 설계와 에너지 분석 과정을 지원하며, 상호 연계되어 효율적인 시뮬레이션 환경을 제공합니다.



1. EnergyPlus



EnergyPlus는 건축물의 에너지 성능을 분석하는 프로그램으로, 설계 단계에서 효율적인 에너지 사용 계획을 세울 수 있도록 도와줍니다. 냉난방 에너지 소비량, 환기 요구량, 조명 에너지 등을 계산하며, 다양한 기후 조건을 반영해 시뮬레이션을 수행할 수 있습니다. 결과적으로 사용자에게 건축물의 에너지 효율성을 평가하고 최적화할 수 있는 데이터를 제공합니다.





다만, EnergyPlus는 에너지 시뮬레이션을 위한 엔진으로 건물을 디자인하는 기능이 없기 때문에, 건축 모델링을 위해 SketchUp과 같은 디자인 도구가 함께 필요합니다.



2. Euclid



Euclid는 SketchUp과 EnergyPlus 간의 연동을 지원하는 플러그인입니다. SketchUp에서 생성된 3D 모델을 EnergyPlus에서 사용 가능한 형식으로 변환하고, 모델에 시뮬레이션을 위한 세부 데이터를 추가할 수 있습니다. 이 도구는 설계에서 분석까지의 과정을 매끄럽게 연결해 작업 효율성을 높여줍니다.





또한, EnergyPlus의 시뮬레이션 설정을 SketchUp 내에서 바로 조정할 수 있는 기능을 제공해 작업 과정을 간소화합니다. 이를 통해 모델링에서 분석까지의 단계를 효율적으로 연결할 수 있습니다.



도구 연계 방법

1. Euclid 플러그인 설치

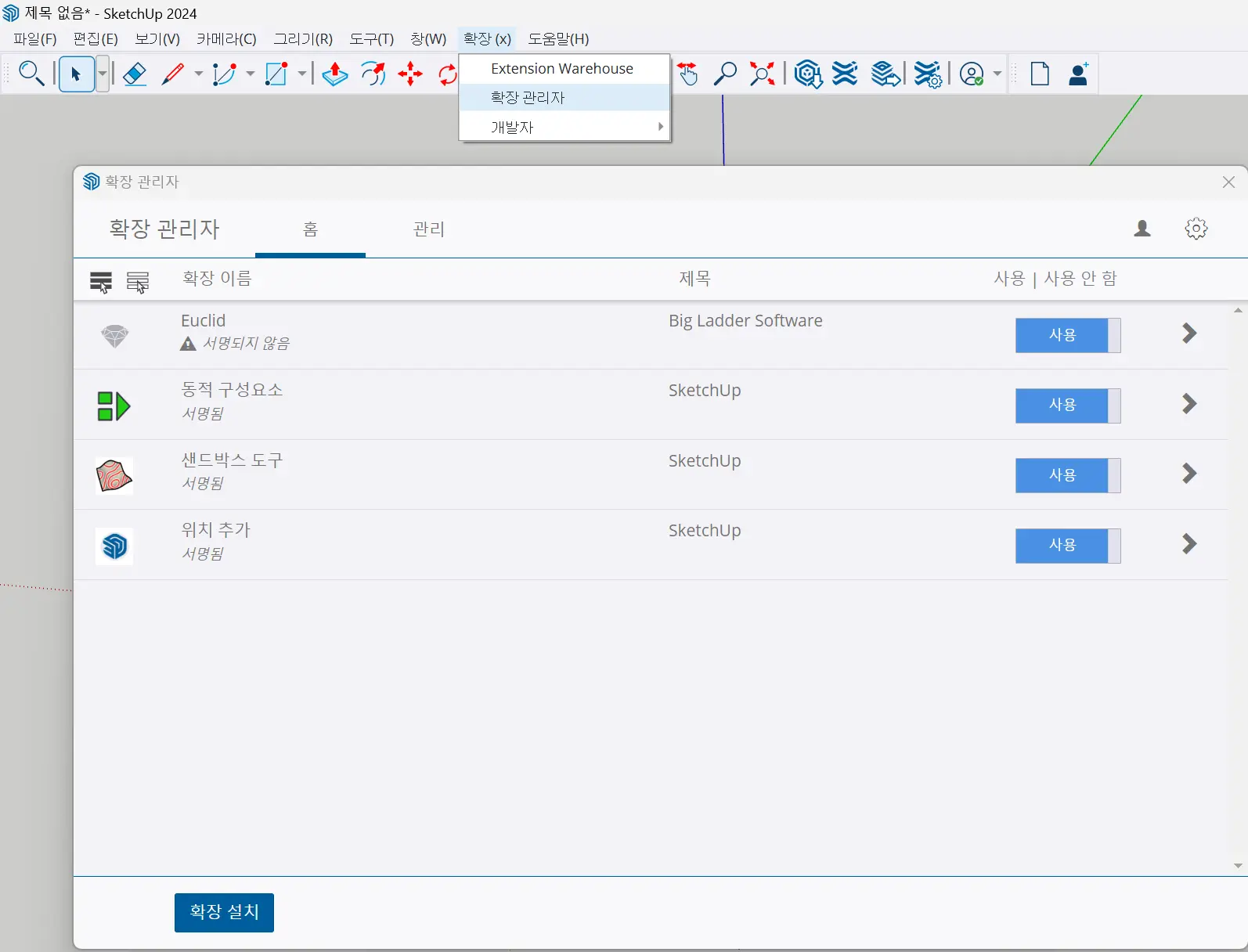

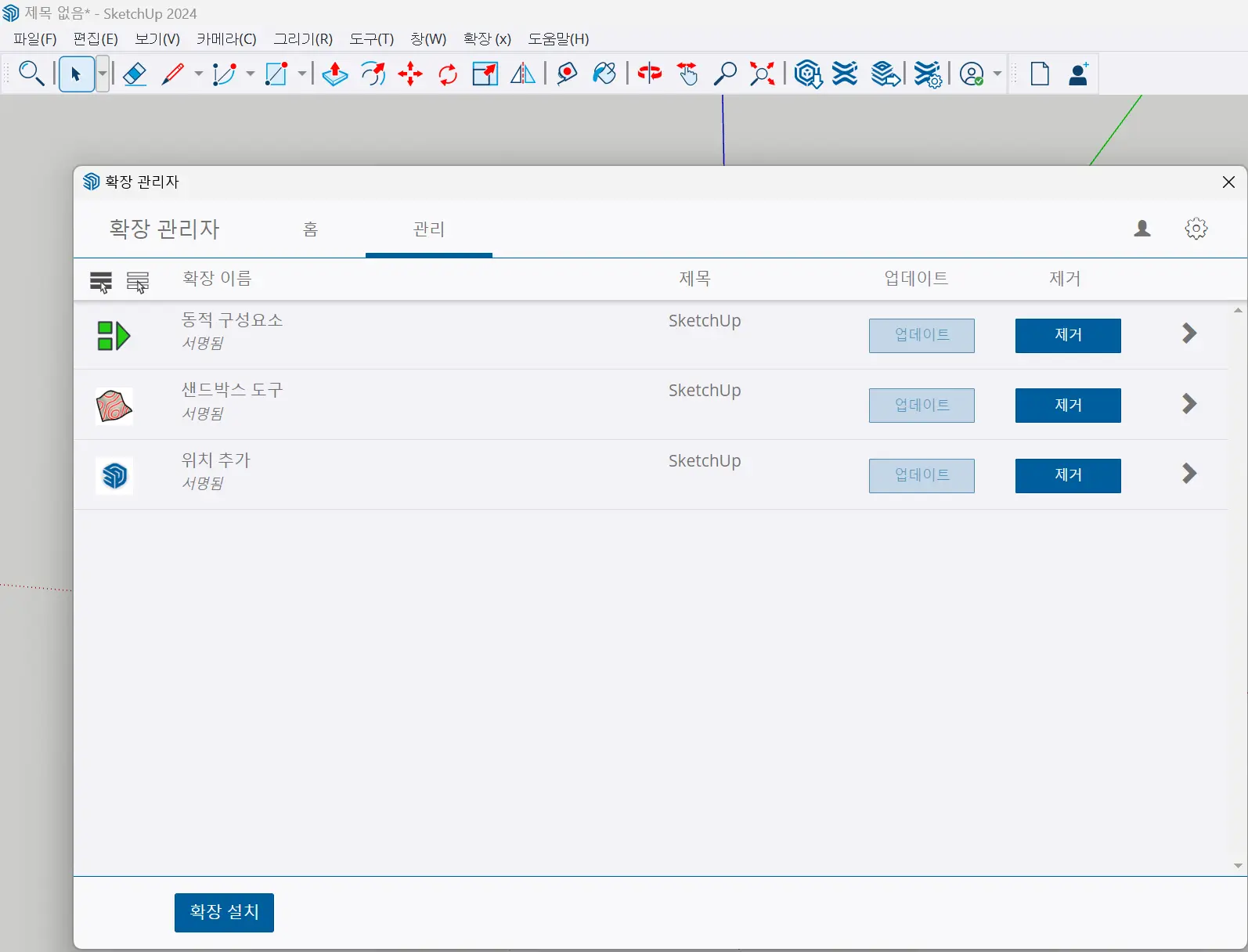

SketchUp에서 Euclid 플러그인을 설치하려면, 먼저 “확장” 메뉴로 이동하여 “확장 관리자” 탭을 선택한 후, “확장 설치” 옵션을 클릭합니다. 그 다음, 컴퓨터에 저장된 Euclid 플러그인 파일을 선택해 간단히 설치할 수 있습니다.





하지만, 설치 전에 EnergyPlus와 SketchUp의 버전 호환성을 반드시 확인해야 합니다. 세 가지 도구의 버전이 호환되지 않으면 오류가 발생할 수 있으며, 이로 인해 시뮬레이션을 정상적으로 진행할 수 없게 됩니다. 따라서 버전 호환성 문제를 미리 점검하는 것이 중요합니다.



2. 건축물 제작 및 EP-Launch 실행

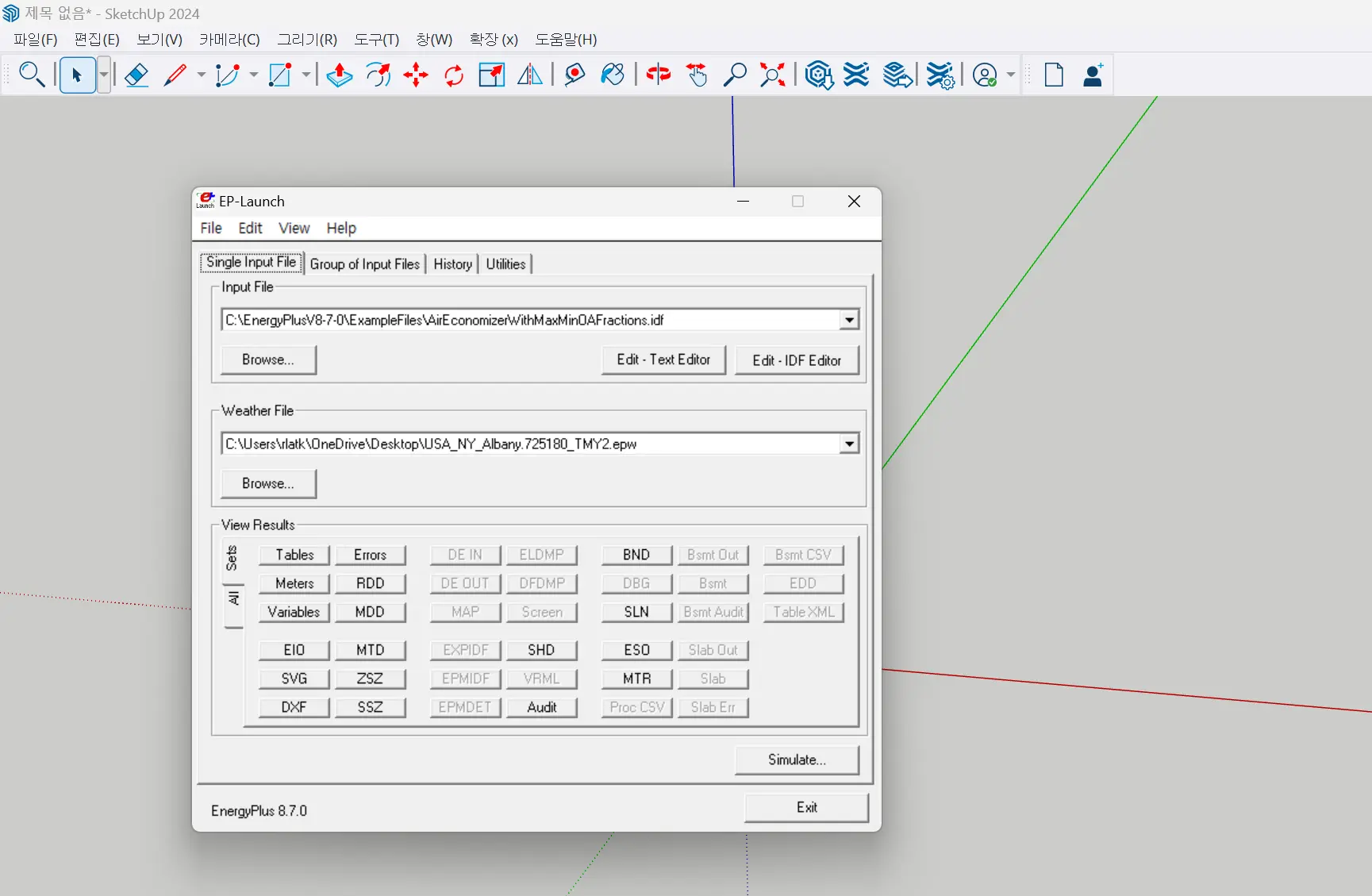

EP-Launch를 실행하면, SketchUp으로 제작한 건축물에 대한 데이터를 입력할 수 있습니다. 이를 통해 건축물의 특성에 맞는 세부 정보를 설정하고, 원하는 출력 데이터를 지정할 수 있습니다. 이 과정은 시뮬레이션을 위한 필수적인 설정 단계로, 효율적인 에너지 분석을 위해 정확한 데이터를 입력하는 것이 중요합니다.



3. 데이터 값 입력

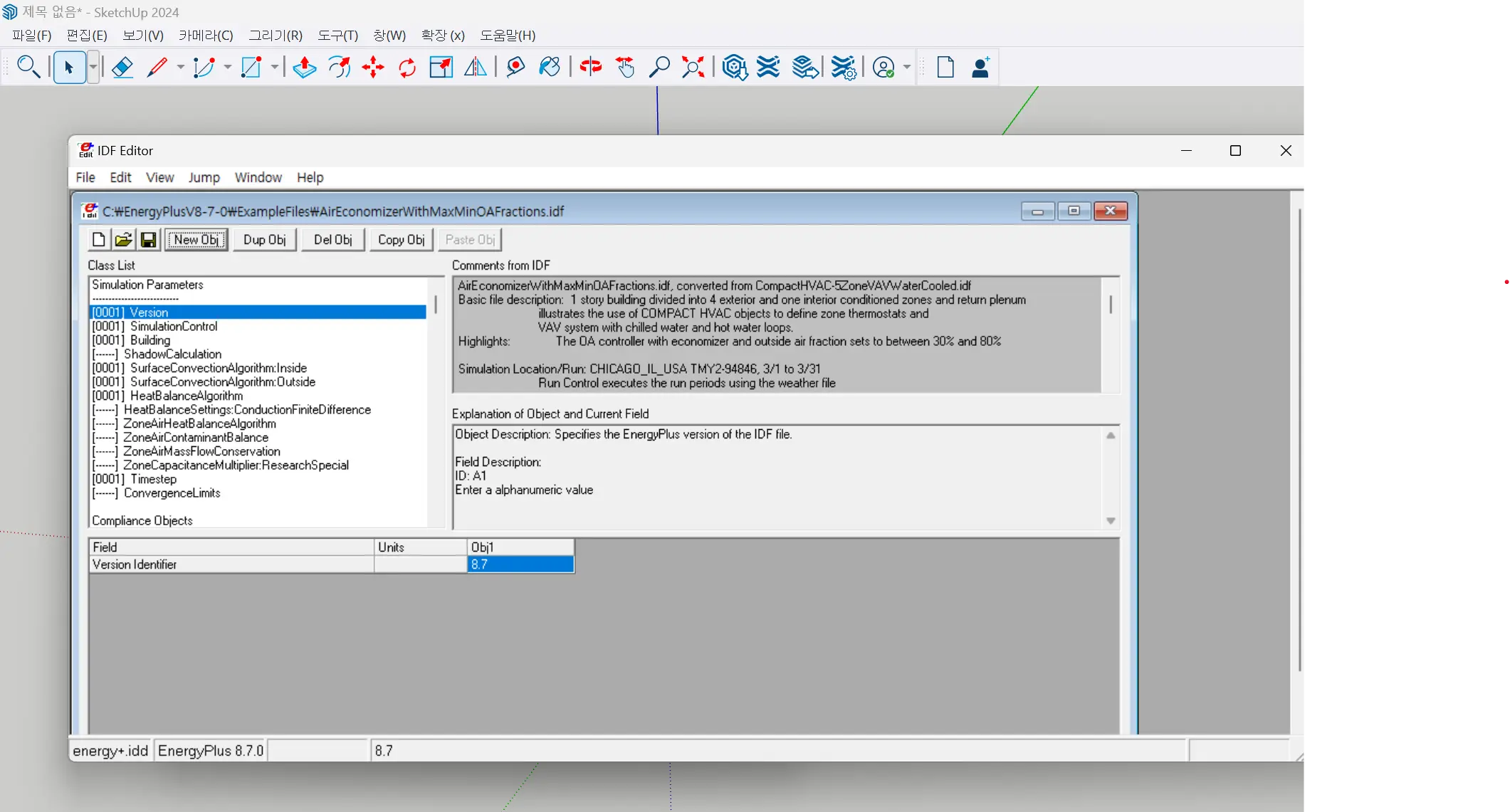

EP-Launch의 Edit – IDF Editor 탭을 통해서 SketchUp으로 제작한 건축물의 데이터를 직접 입력할 수 있습니다. 탭을 사용하면 Zone, People, Lights, Material 등 다양한 요소에 대한 상세 데이터를 설정할 수 있습니다.



입력해야 하는 데이터 값의 중요도는 상단에서 하단으로 진행될수록 점진적으로 낮아지는 구조입니다. 따라서 데이터를 입력할 때는 순서를 고려해 우선순위가 높은 항목부터 정확하게 입력하는 것이 중요합니다.

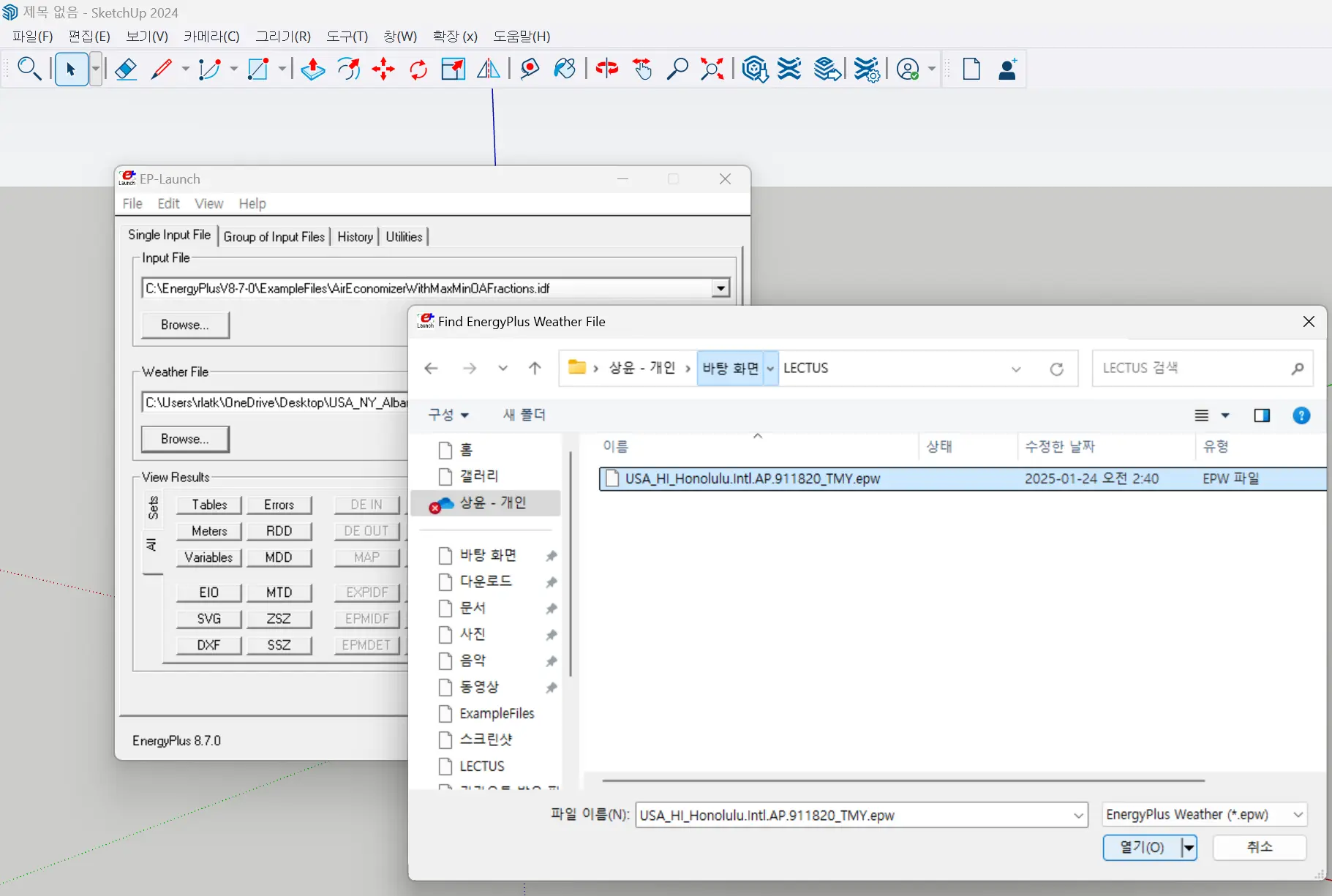

데이터 입력 과정을 마친 후, EnergyPlus 홈페이지에서 각 나라의 지역별 기후 데이터 파일을 다운로드 받을 수 있습니다.



건축물이 어느 지역에 존재하는지에 따라, 에너지 소비량이나 냉난방 요구량 등 다양한 에너지 성능 값이 달라질 수 있습니다. 따라서 지역별 데이터를 활용하여 건축물의 에너지 성능을 더욱 정확하게 분석하고, 보다 현실적으로 성능을 예측할 수 있습니다.



데이터 값 출력

1. Variable

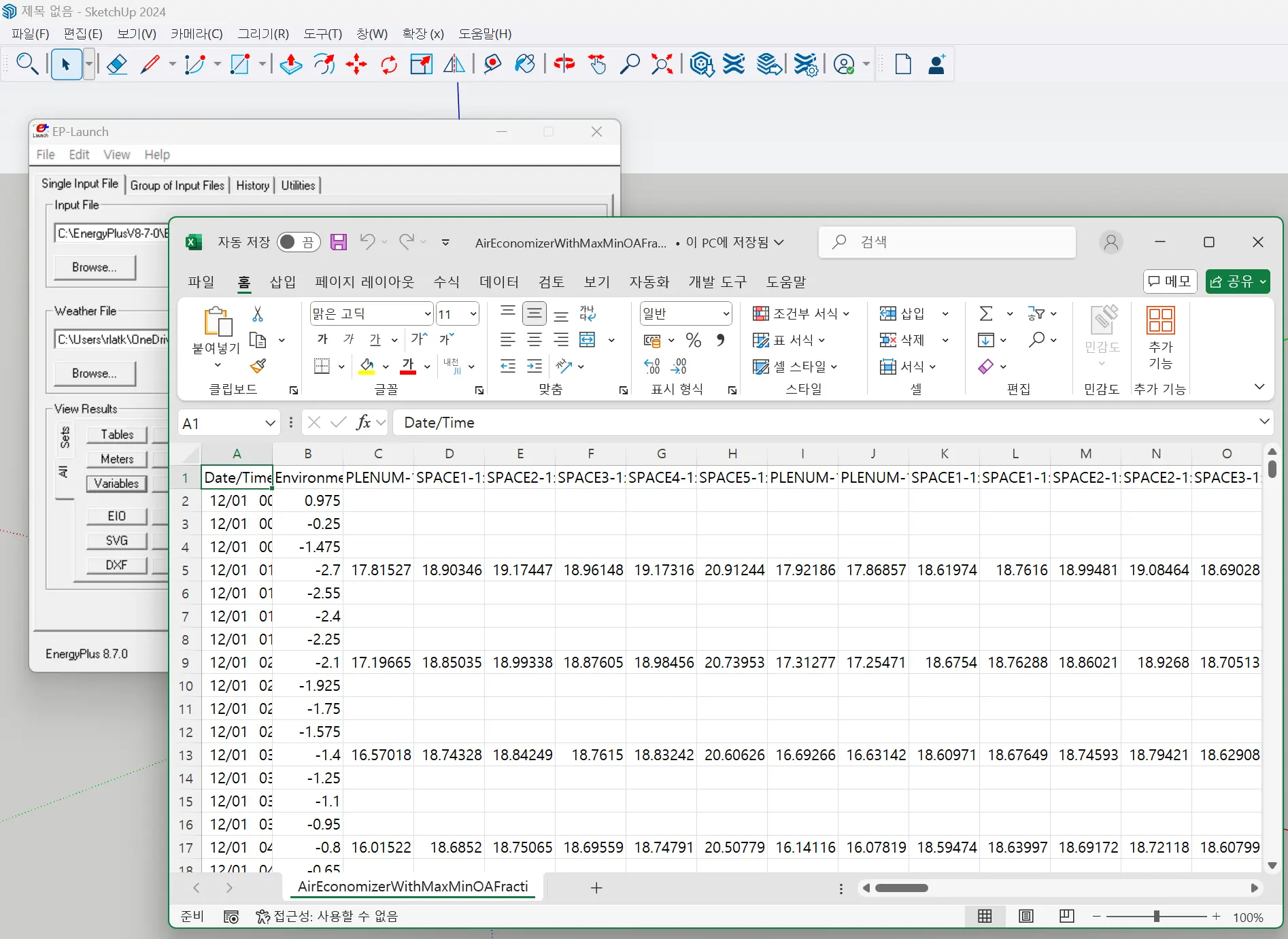

최종적으로 에너지 성능 데이터를 출력하고자 한다면, EP-Launch의 Variable 탭을 통해 원하는 데이터를 추출할 수 있습니다.



엑셀 파일은 날짜별, 시간별로 상세히 정리되어 있어, 각 시간대의 에너지 변화를 한눈에 파악할 수 있습니다. 또한, 이러한 데이터를 활용하여 그래프를 쉽게 생성하고, 에너지 성능을 시각적으로 분석할 수 있습니다.



2. Table

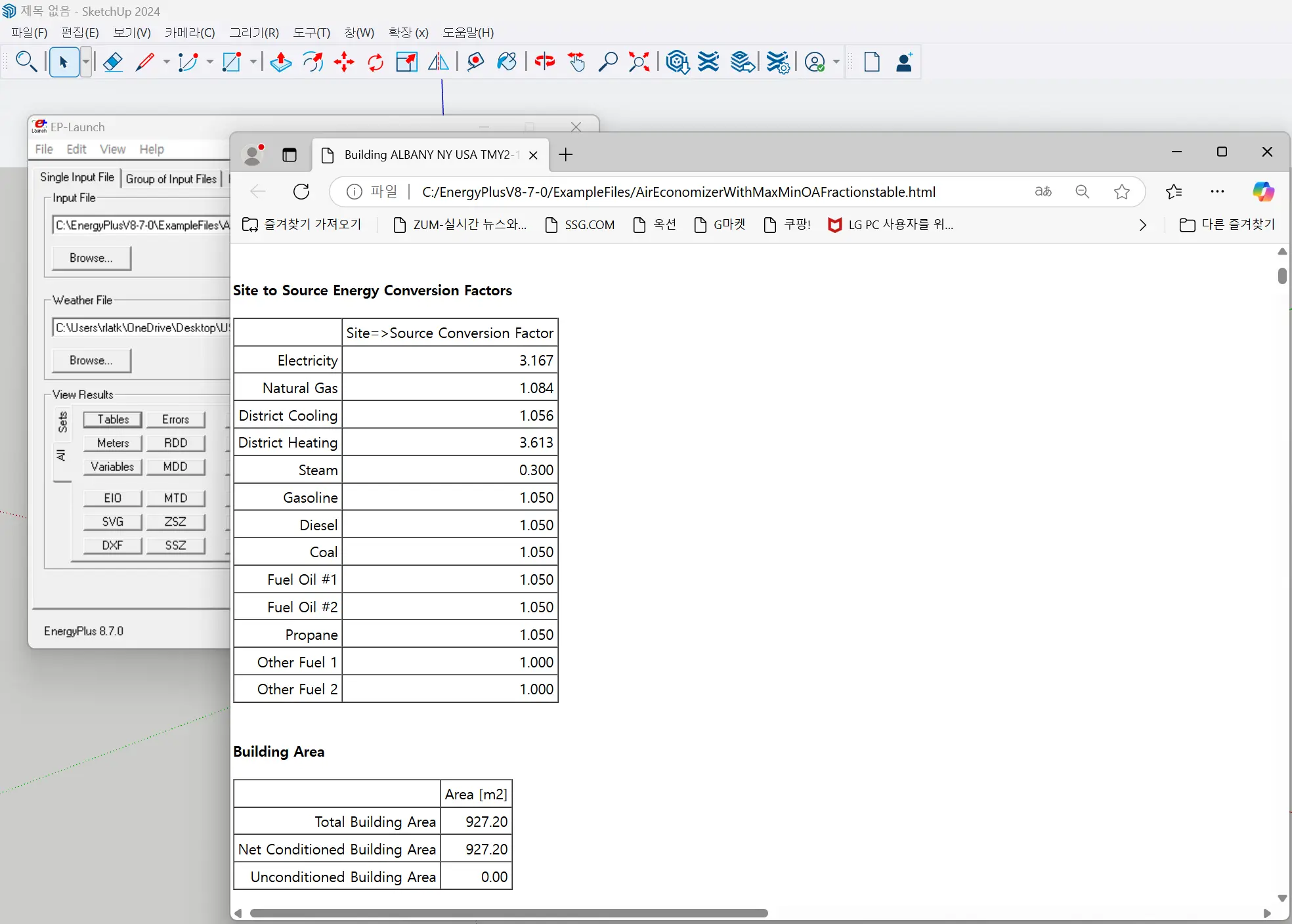

EP-Launch의 Table 탭에서는 에너지 성능 분석 결과를 표 형태로 쉽게 볼 수 있습니다. 이 표에는 건축물의 에너지 사용량, 온도 변화 등 중요한 데이터가 정리되어 있어, 여러 시간대나 날짜별로 결과를 비교하고 확인할 수 있습니다.



이 기능은 건축물의 에너지 사용 패턴을 직관적으로 파악하는 데 유용하며, 시간별로 에너지 사용이 어떻게 변하는지, 어느 부분에서 에너지가 많이 소비되는지를 쉽게 알 수 있습니다.



OUTRO

이번 글에서는 SketchUp, EnergyPlus, Euclid를 활용한 건축물의 에너지 성능 분석 방법을 소개했습니다. 이 과정에서 SketchUp은 건축물 설계와 에너지 시뮬레이션을 연결하는 중요한 역할을 하며, 복잡한 에너지 분석을 쉽게 접근할 수 있도록 도와줍니다. 결과적으로 이 도구들을 활용하면 건축물의 에너지 효율성을 향상시키고, 더 나은 설계 결정을 내리는 데 큰 도움이 됩니다.



이제 여러분도 SketchUp을 통해 자신만의 건축물을 설계하고, EnergyPlus를 사용해 그 에너지 성능을 분석해 보시는 건 어떨까요?
