리본처럼 휘어진 모델링? 이 루비 두 개면 끝! Bezeir spline + Jhs powerbar

안녕하세요!

렉터스에서 스케치업과 엔스케이프 강의를 담당하고 있는

쭈햄 최주영입니다!



오늘도 엔클단 스케치업 오픈채팅방에서 질문이 올라왔어요!



이런 (리본) 형태 팔로우미로 하거나

쉽게 할 수 있는 루비가 있을까요?

라는 질문입니다!



저는 이 걸 총 두개의 루비로 만들어볼거예요!

그럼 천천히 따라오세요~



1. 박스 만들기

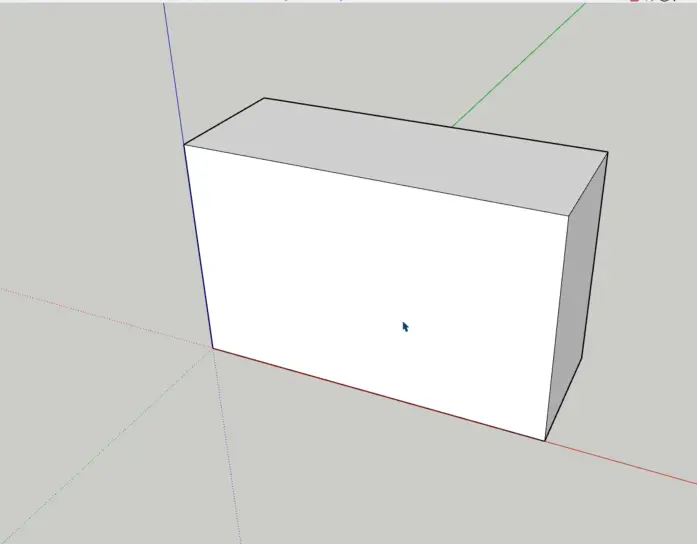

먼저 박스를 만듭니다.

내가 만들 리본의 전체 가로폭, 세로폭, 높이를 생각해

딱 들어올 사이즈로 대략 만들어줍니다.

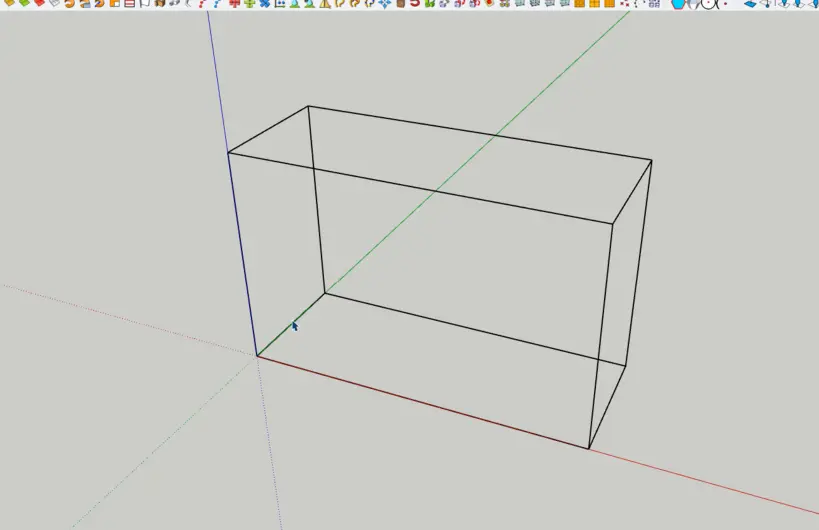

이제 면은 필요없어요.

이 박스는 가이드 라인으로 쓸것입니다.

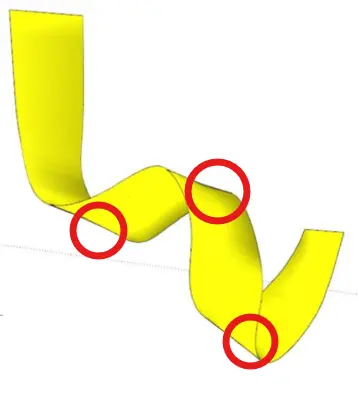

아래 이미지에도 보면 이런식으로 꺾이는 지점들이 있어요.

우리는 이 지점들을 포인트를 찍어가며 만들거예요.

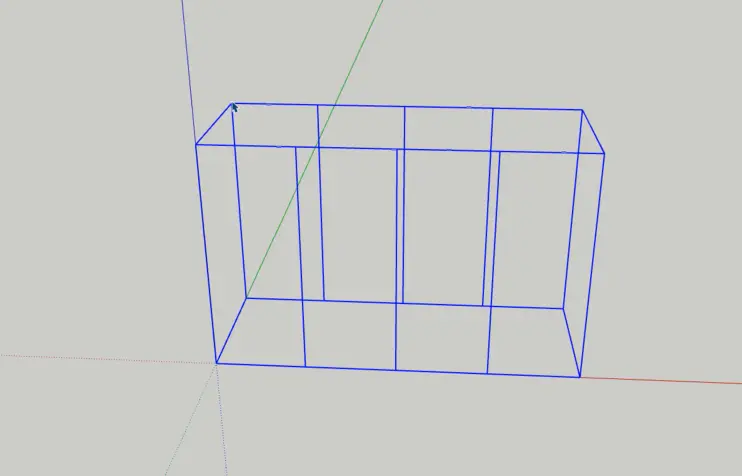

형태는 똑같이 만들지 않지만

복사 붙여넣기를 통해

유사하게 구간을 4구간으로 만들어줬습니다.

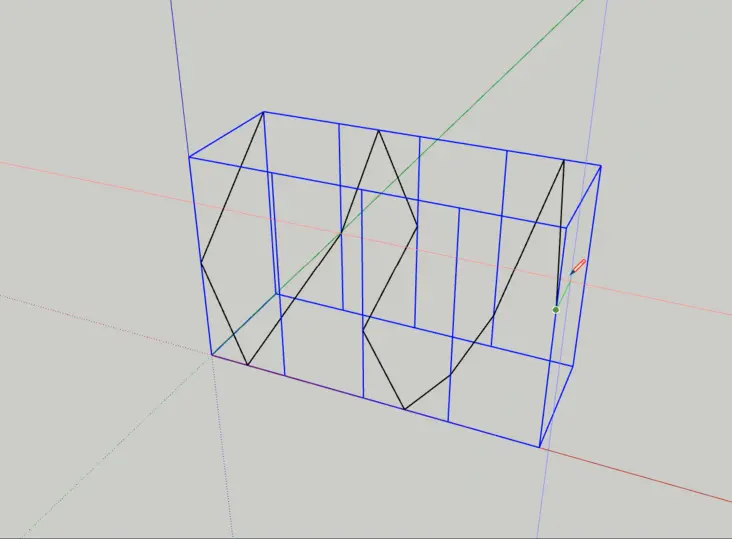

그런 후 line으로 선을 쭉쭉 그어줍니다.



2. 곡선은 거의 이 루비로 끝 : Bezier Spline

아래에서 루비를 다운 받아줍니다.



[첨부파일: BezierSpline_v2.2a.rbz]



만약 이 루비가 호환이 되지 않거나

잘 되지 않는다면

아래에서 무료 회원가입 후 받아주시면 됩니다.



https://sketchucation.com/pluginstore?pln=bezierspline

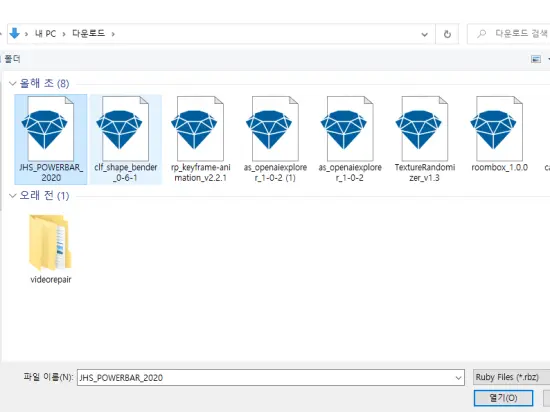

루비는 enxtension manager에서 설치하시면 됩니다.

혹 이 방법을 잘 모르겠다! 하시는 분들은

아래 링크 참고해주세요~

https://cafe.naver.com/enscapecloud/3485

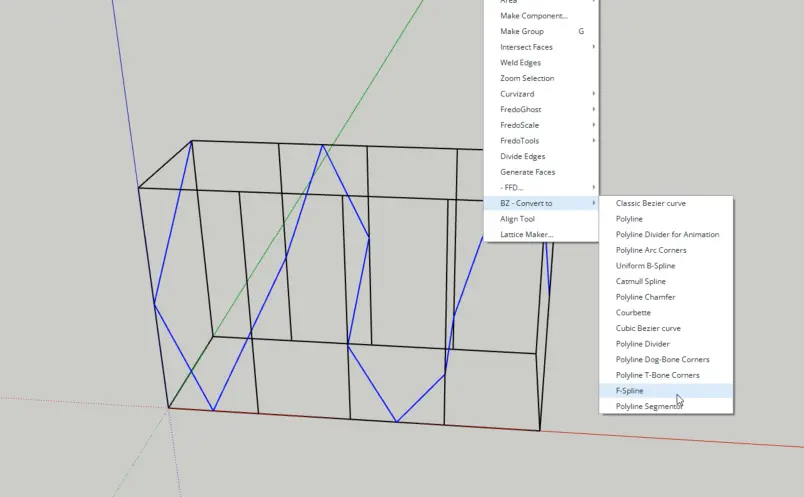

이제 만든 선을 선택하고

우클릭 > BZ – Convert to > F Spline을 클릭합니다.





우측 하단의 precision을 보면

기본값이 30s 로 나올겁니다.

s 는 단순하게 변의 수라고 보시면 됩니다.

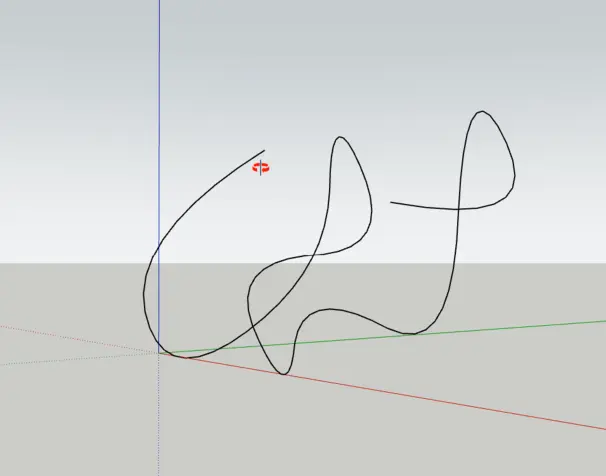

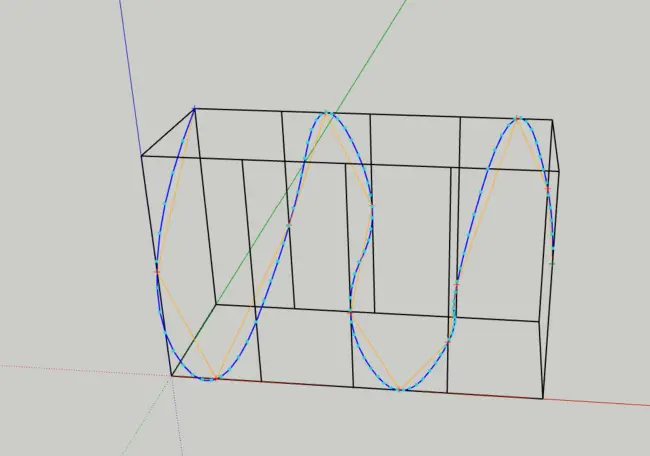

이제 100s로 바꿔서 치수를 늘려주면





아래와 같이 유연한 곡선이 나옵니다.





따란~



3. 선을 면으로 만들기

JHS Powerbar 을 다운받아줍니다.

[첨부파일: JHS_POWERBAR_2020.rbz]



마찬가지로 위 파일이 잘 안된다면

아래 링크로 들어가셔서 다른 버젼들 체크해주시면 됩니다!



https://sketchucation.com/pluginstore?listtype=1&author=0&category=0&search=jhs+powerbar&submit=%3F



JHS Powerbar의 기능 중에 아래 와 같이 생긴 기능이 있습니다.

Extrude lines 라는 기능인데

이 기능은 선에서 면을 만드는 기능입니다.

맥스를 써보신 분들은 아주 반가울만한 기능이지요.

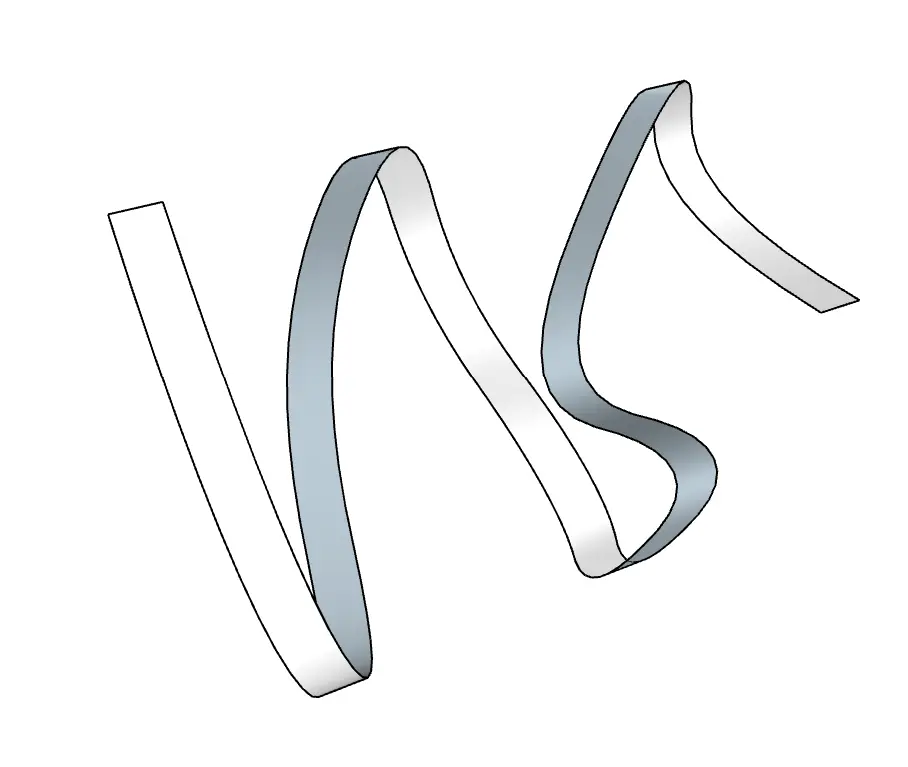

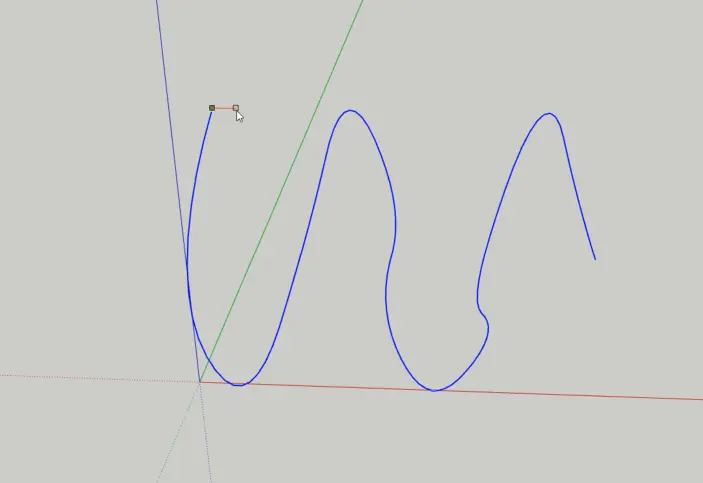

선을 모두 잡고 extrude lines 클릭 > 시작 지점 클릭 > 면의 최종 위치에 클릭하면





따란~

완성입니다!





---



어때요? 참쉽죠?

한번만 해보시면 다음에도 기억나실겁니다!

꼭 해보세요~
