라이노로 [단면 다이어그램] 만들기

INTRO 라이노로 [단면 다이어그램] 만들기

마감 직전, 수정 사항은 계속 생기는데 [포토샵/일러스트레이터]를 왔다 갔다 하느라 밤을 지새운 적 없나요? 우리는 리터칭의 늪에서 벗어나야 합니다. 이번 라이노 다이어그램 시리즈 중 단면 다이어그램 만들기에서의 주요 명령어 [Namedview – Make2d – Seldup]만 잘 활용해도 별도의 리터칭 없이 충분히 효과적인 결과물을 만들 수 있습니다. 이번 편에서는 [단면 다이어그램]을 가장 효율적이고 깔끔하게 뽑아내는 핵심 루틴을 공개합니다.



Site concept diagram 만들기

1. 밑작업 준비하기



단면 다이어그램의 핵심은 “어디를 자를 것인가”입니다. 단순히 중간을 자르는게 아니라 계단실, 보이드공간, 혹은 층고의 변화가 극명한 지점을 선택해야 합니다. [Clippingplan] 명령어로 모델링 내부를 실시간으로 확인하면서 [Gumball]을 조절하여 최적의 단면위치를 먼저 찾아보는게 좋습니다.



2. 카메라 투시

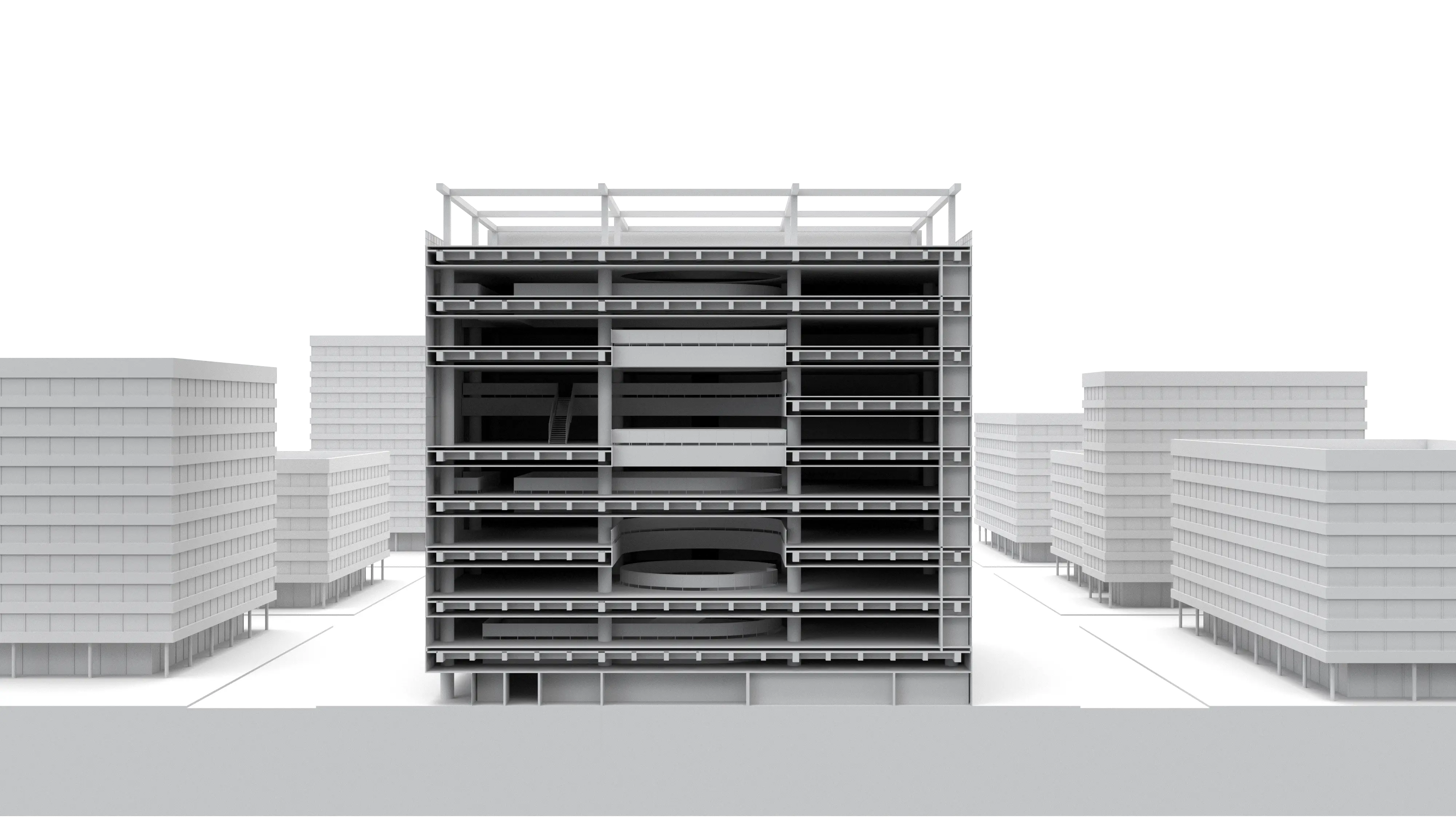

단면은 보통 1점투시와 평행투시로 나뉩니다. 완벽한 평면 느낌의 2D단면을 원하면 Parallel 평행투시, 공간의 깊이와 투시를 보여주고싶다면 Perspective 2점 투시를 사용합니다.[Section view]에서 [Front] 혹은 [Right]뷰를 선택한 뒤 [Namedview] 명령어로 뷰를 저장한 뒤 [Property] 창에서 [2point]로 뷰 설정을 바꾸어서 2점투시 단면 뷰 상태를 만듭니다.



3. 단면선 추출하기

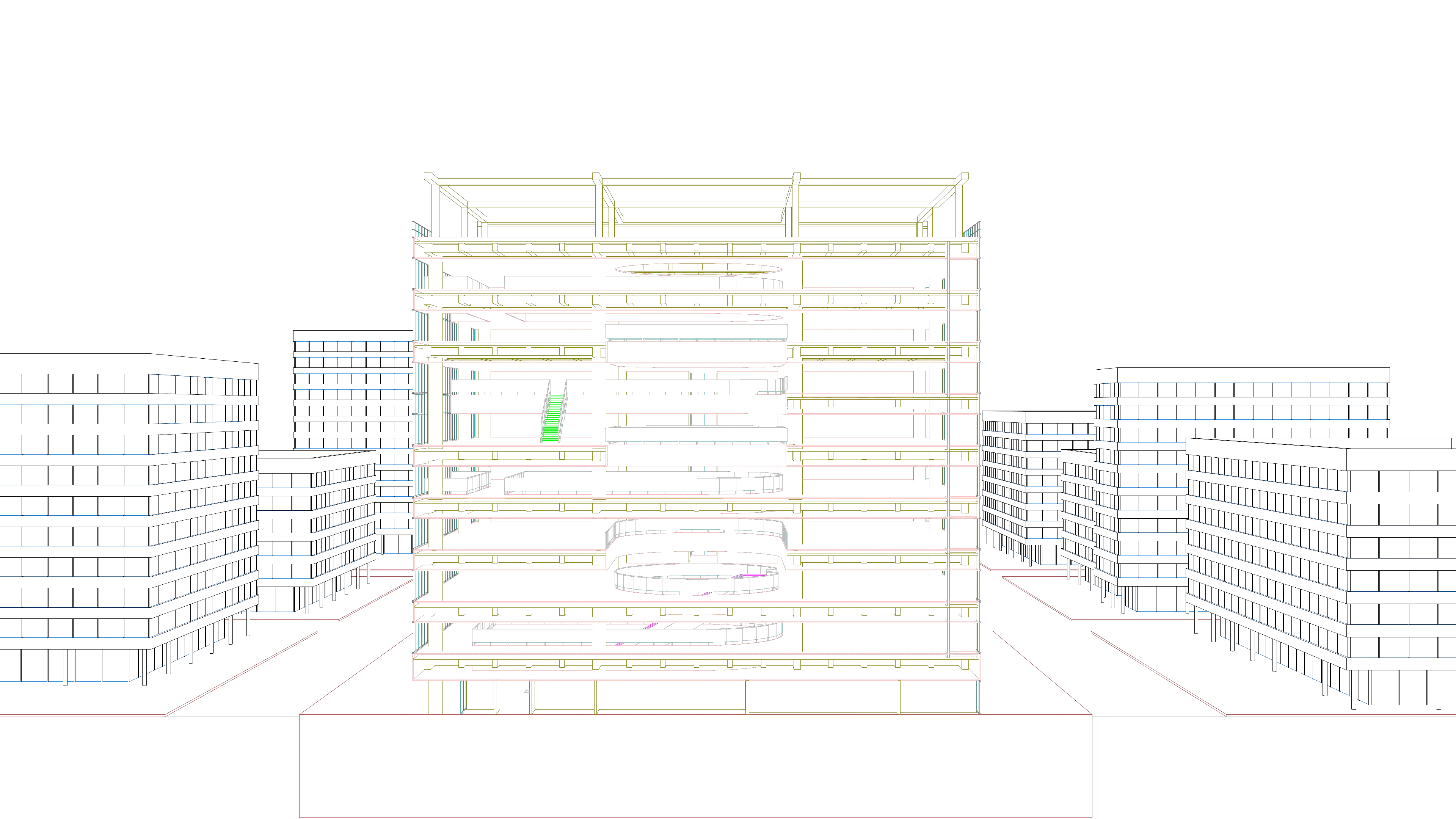

이후 단면선을 추출합니다. 2점투시 상태에서 뷰에보이는 객체를 선택합니다. 이때 주변환경까지 같이 추출을 하고싶다면 [ctrl+a] 명령어로 전체를 선택한 뒤에 [make2d]명령어에서 [Viewportrectangle]을 활성화 해줍니다. 그러면 내가 정한 뷰를 기준으로 Make2d의 테두리가 생기게 됩니다. 이후 테두리 외곽 라인들은 [Trim]명령어로 지워주고, [Seldup] 명령어와 [Selsmall] 명령어로 겹친선과 작은 선들을 제거하고 조정해줍니다.



4. 일러스트로 선 내보내기

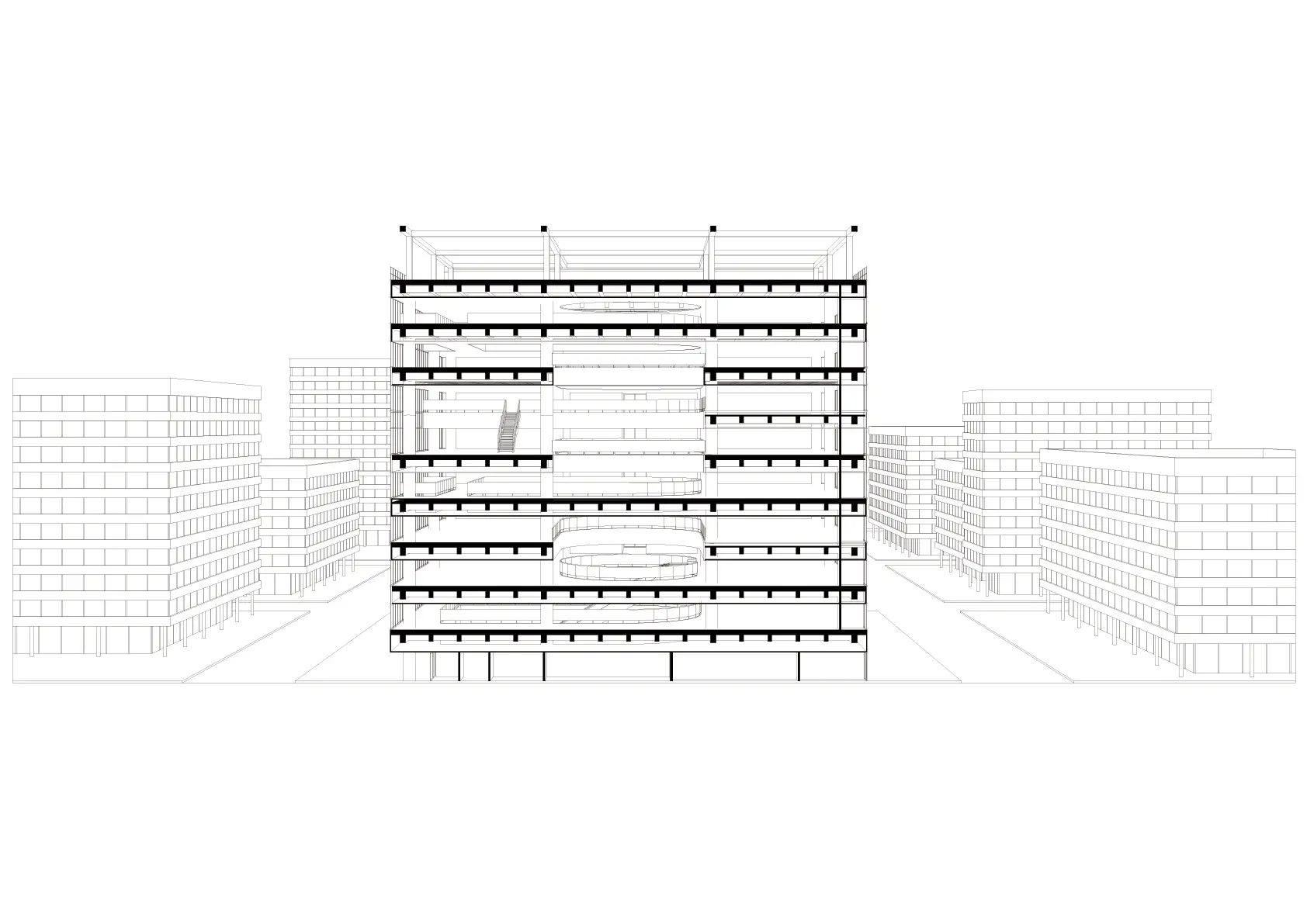

선정리를 한 Dwg파일을 일러스트로 [Export]시켜줍니다. 일러스트[AI]파일에서 단면선을 기준으로 포체를 색칠해줍니다. 포체는 단면이 잘려진 면(Surface)으로, 단면이라는 가독성을 높여줍니다. [Ctrl+a] 명령어로 전체를 선택 한 뒤 일러스트 [K] 명령어로 단면선을 색칠해 줍니다. 또한 레이어별로 나누었던 선들의 위계를 조절해주면 더욱 좋습니다.



5. 가구 및 사람 오브젝트 배치

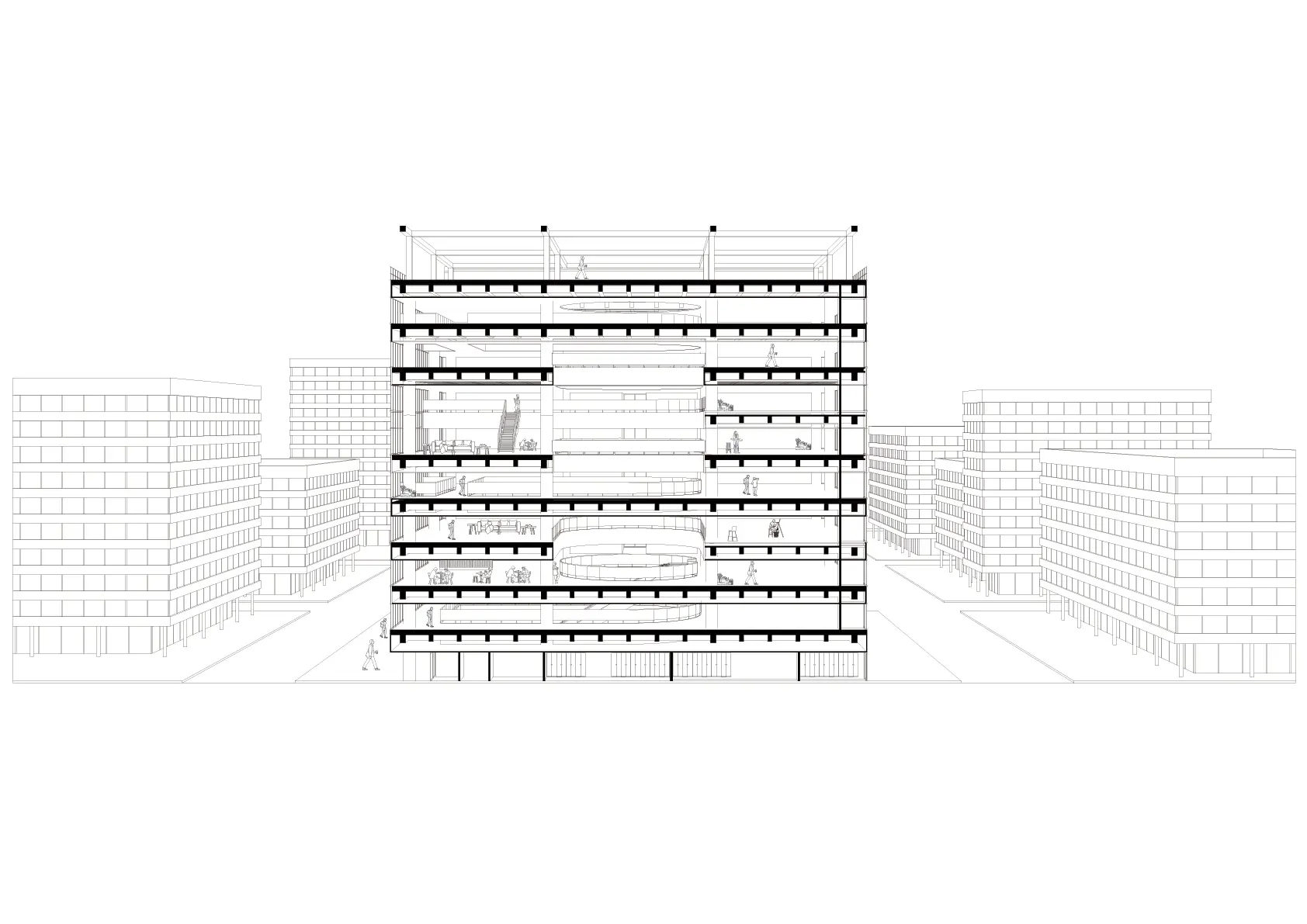

도면을 기반으로 하는 다이어그램이기 때문에 디테일한 단면은 아닙니다. 하지만 공간의 흐름을 이해하기 위해서는 사람의 행태나 가구로 공간의 기능과 동선을 이해하게 도움을 줍니다. 캐드[Dwg]파일 혹은 일러스트[AI]파일에서의 가구와 사람파일을 넣어서 공간의 행태를 위한 시각적 자료로 업그레이드 시켜줍니다.



6. 주변 요소 배치

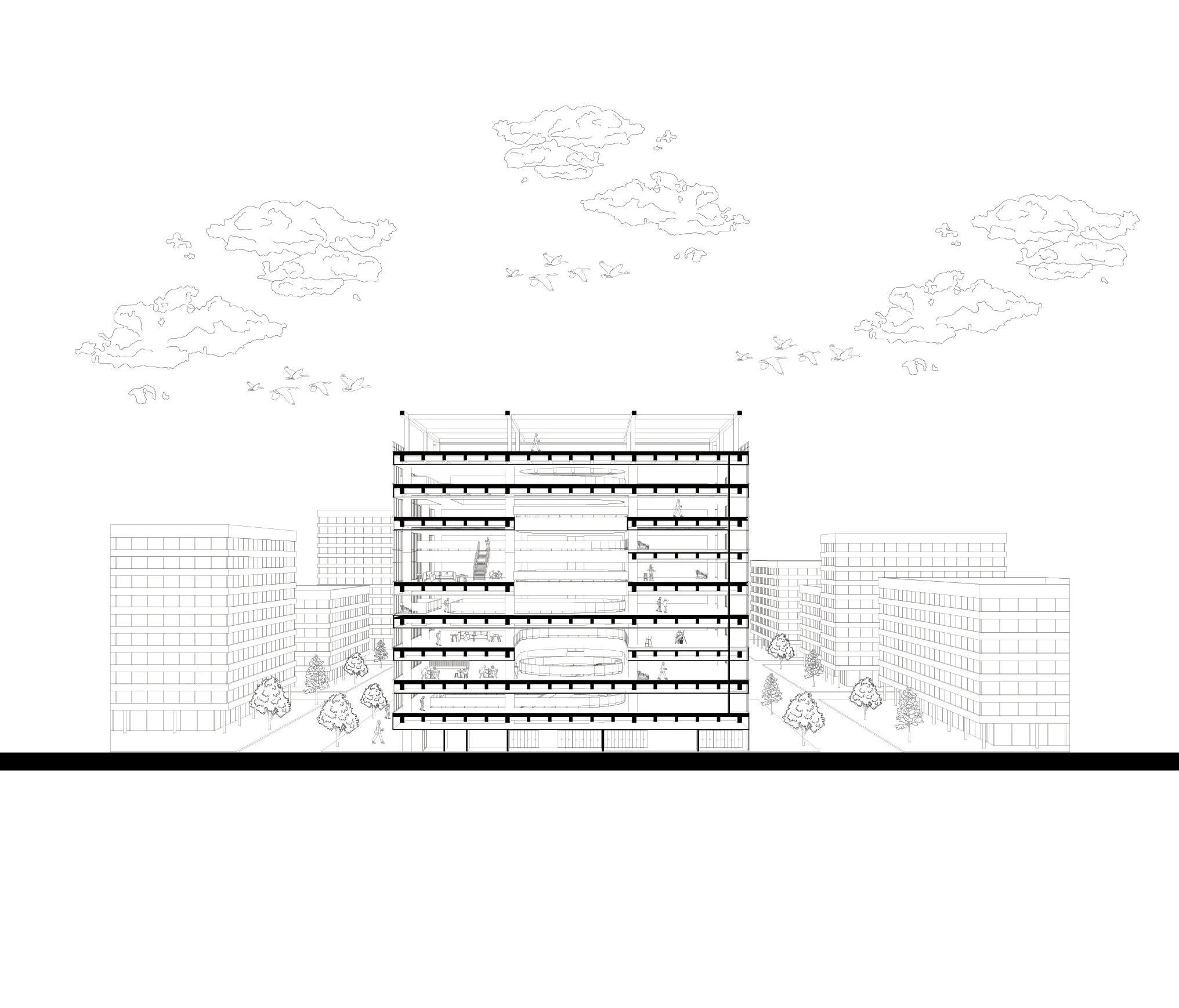

이후 주변인근을 지워버려도 상관은 없지만 주변 맥락을 위해 나무나 사람,지반,하늘같은 자연요소나 도시적인 요소를 추가시켜주면 다이어그램의 디테일도 올라가는 동시에 외부와 내부의 활동같은 동적인 요소들도 같이 표현해 줄 수 있습니다.



7. 이펙트 표현

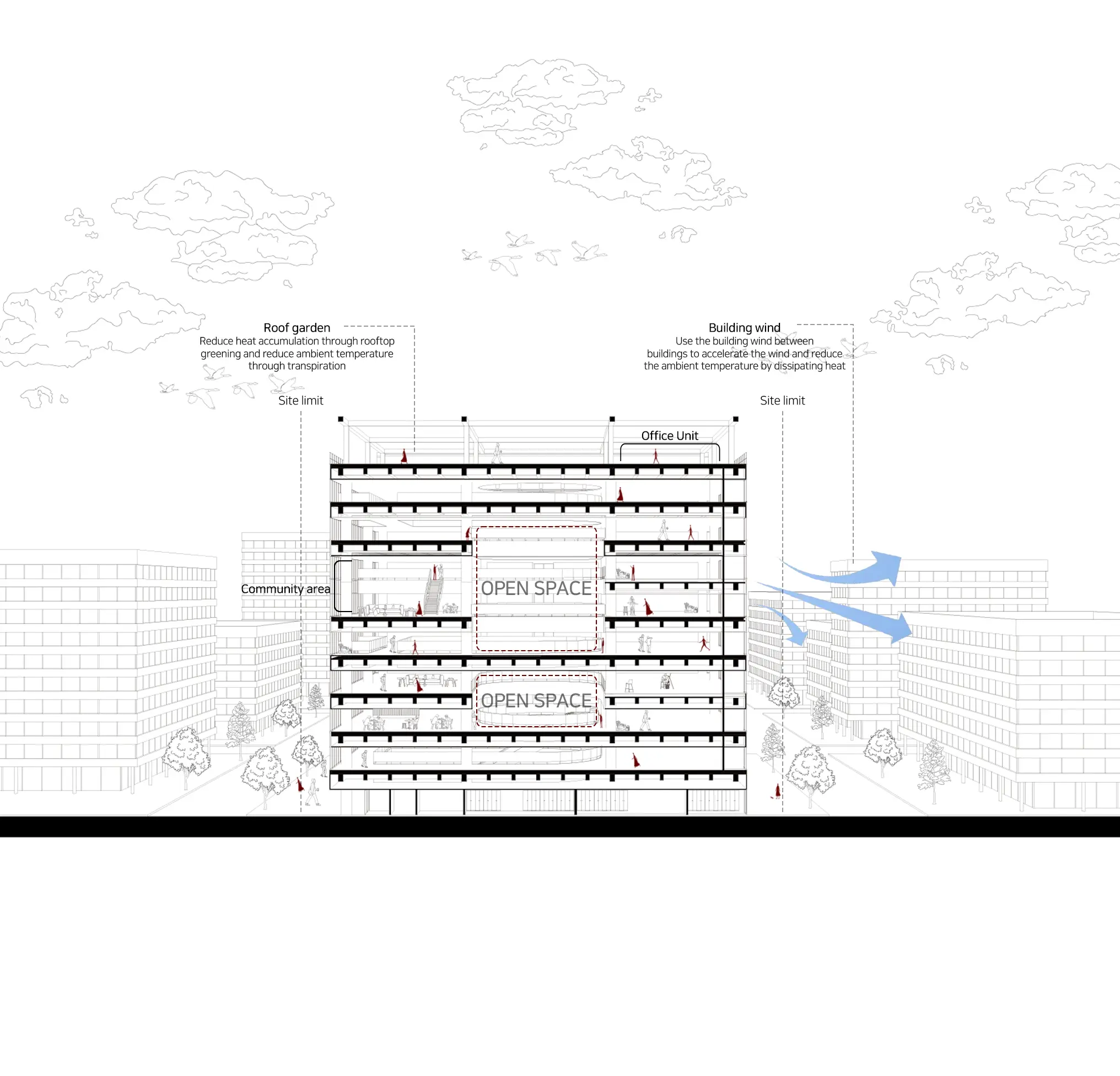

이 외에 본인이 설명하고 싶은 오픈된 공간이나 공간의 기능같이 프로그램이 돋보이는 공간이라면 텍스트로 공간을 설명해주어도 좋고, 혹은 친환경적인 요소, 예를들면 바람의 흐름이나 빛의 각도가 적절히 조절된 설계라면 그것 또한 표현해주고싶은 방식대로 추가해도 좋습니다.

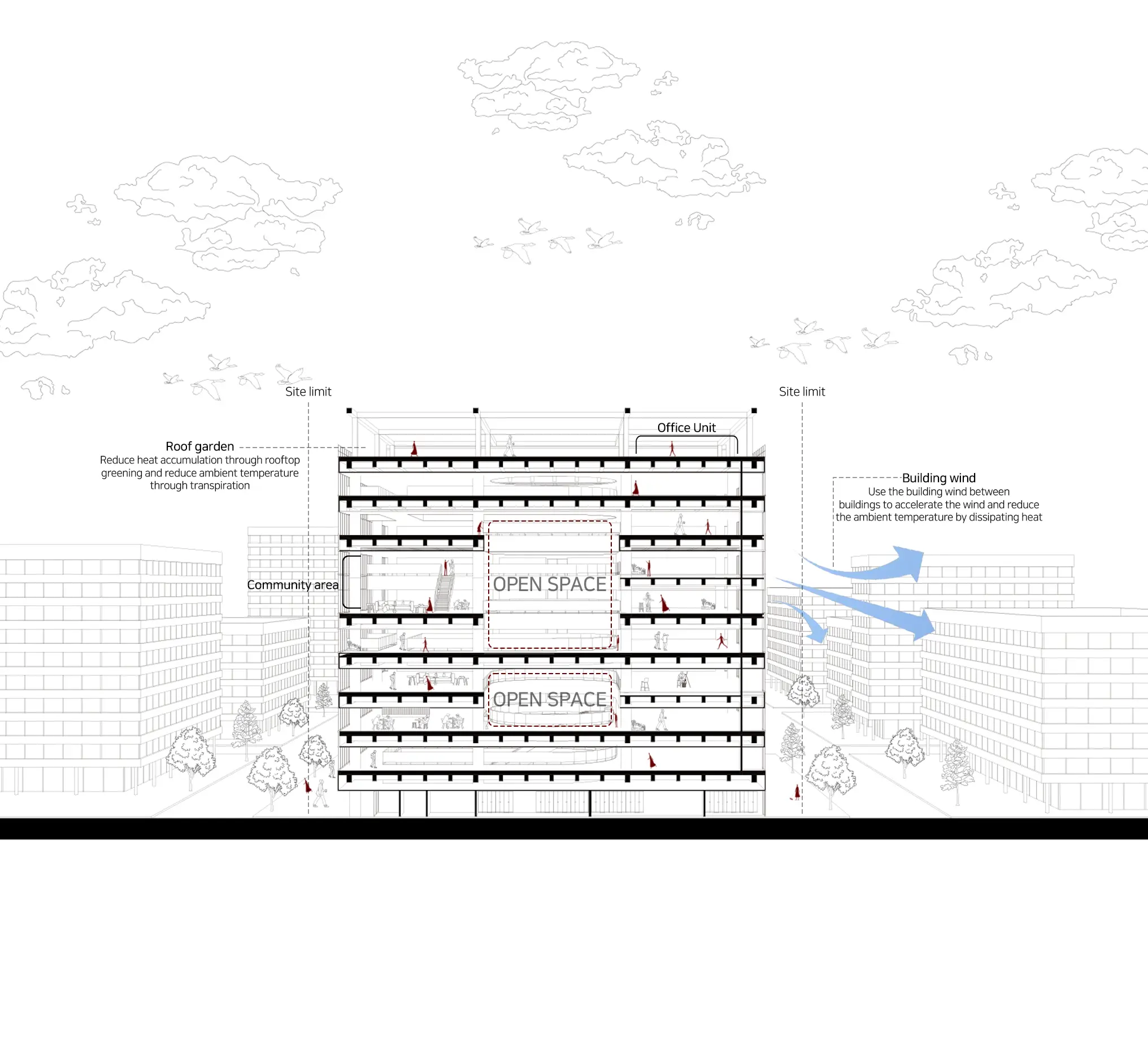

OUTRO [단면 다이어그램] 완성

이런식으로도 [단면 다이어그램]을 만들 수 있다는 것을 알려드리면서 이것이 꼭 정답은 아닙니다. 우리 건축학도나 공간디자인학도 실내건축학도 등등 많은 학생들이 서로 다른 생각을 하면서 공간을 설계하는 것처럼 만드는 방식도 서로 다른 방식이 있습니다. 여러가지 방식을 바타으로 본인만의 아이덴티티를 보여줄 수 있는 다이어그램을 만들어 이번 학기 마감을 잘 마무리하여 보는 것은 어떨까요?
