곡선 천장 모델링? 스케치업으로 5단계 완성! (curviloft, joint push pull 파일 포함)

안녕하세요~ 렉터스에서 스케치업과 엔스케이프 인강을 담당하고 있는

쭈햄 최주영입니다!

오늘도 엔클단 오픈채팅방에서 질문이 하나 올라왔습니다!

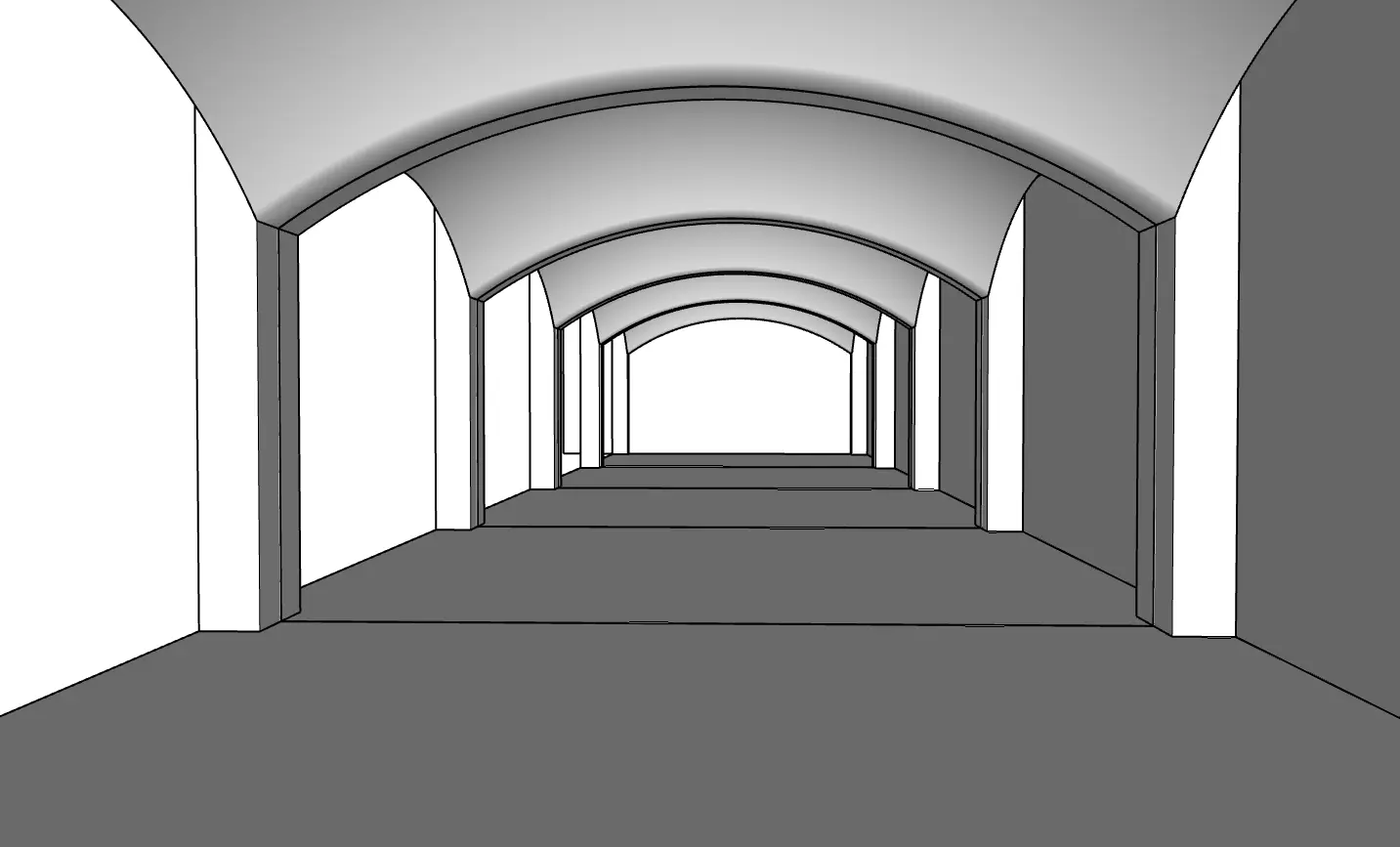

이미지처럼 곡선으로 천장을 만드려면

무슨 방법을 써야할까요?

라는 질문입니다!

아치형 천장이라 뭔가 어려워보이죠?

아래 방법들 따라하시면 쉽습니다!

그럼 천천히 따라와보세요~

1. 일단 기둥 만들기

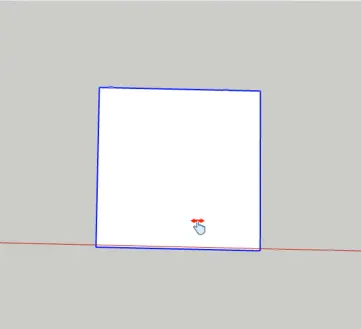

기둥이 배치될 영역을 만들어봅시다.

첫 단계는 아마 모두들 쉽게 하셨을거예요

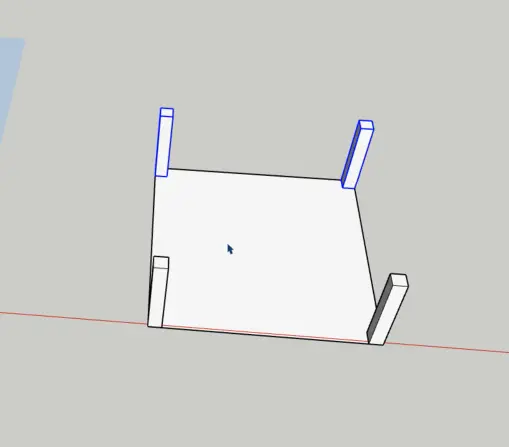

기둥을 알맞게 배치하면 끝!

(참고로 기둥은 보통 반복되니 컴포넌트로 만들고 배치해두면 나중에 수정이 편해요)

2. 아치 형태 잡기

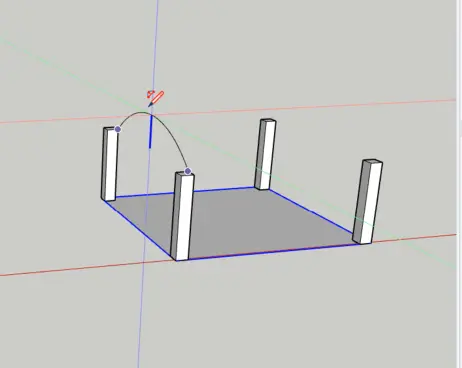

저는 스케치업의 기본 기능인

2 Point Arc를 사용했습니다.

원하는 두 지점을 잡고 곡선을 만드는 기능이라

꽤 유용합니다.

포인트 찍기 전엔 side 값을 80정도로 바꿔서

스무스한 곡선으로 보이게 조절해주시는 것 잊지마세요!

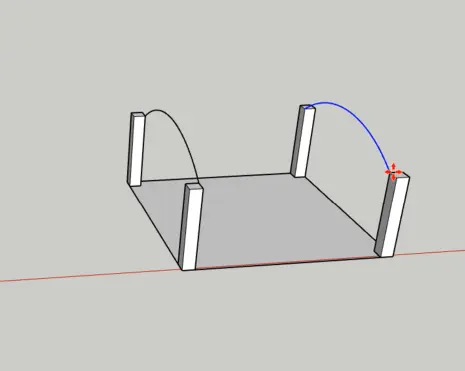

만든 곡선은 네 방향 모두 길이가 같으니

복사 붙여넣기 해줍니다.

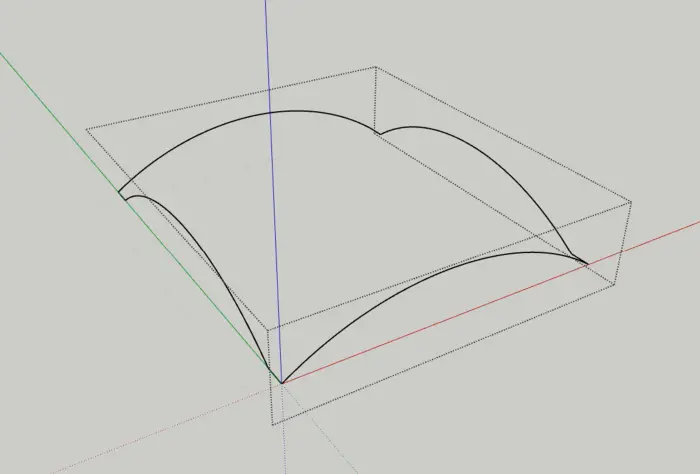

이미지를 자세히보면 기둥의 한 모서리도 포함된 부분이 있어

최종적으론 아래와 같은 형태가 됩니다.

선만 다 잡고 그룹 시켜두면 편집이 더 쉬워요!

3. Curviloft 사용하기

오늘의 킥은 바로 Curviloft라는 루비입니다.

이런 곡선면을 만드는데 이만한 루비도 없죠

curviloft는 아래 링크에서 공식적으로 받으실 수 있습니다.

https://sketchucation.com/plugin/1175-curviloft

**Curviloft | SketchUcation**
Browse, install and update extensions directly in SketchUp with Sketchucation Tools  Download Now Curviloft v2.0a Overview Quick Start Documentation Release Notes Author: Fredo6 All my plugins  Downloads: 1325437 Size: 0.31 MB Version: 2.0a Categories: Construction, Drawing, Modification Compat…

다운로드 파일도 공유 드릴게요!

[첨부파일: Curviloft_v2.0a.rbz]

참고로 lib fredo가 설치돼있어야합니다

lib fredo는 아래 링크 참고해주세요!

https://blog.naver.com/yui1355o/223470697299

**스케치업 사용자라면 필수! LibFredo6 설치 가이드 + 설치파일**
안녕하세요 쭈햄입니다! 오늘도 평화로운 스케치업 연구소 오픈채팅방에서는 이런 질문이 올라왔어요~ 어라…

선을 모두 잡고

curviloft의 제일 오른쪽 아이콘인

skin contours를 클릭합니다.

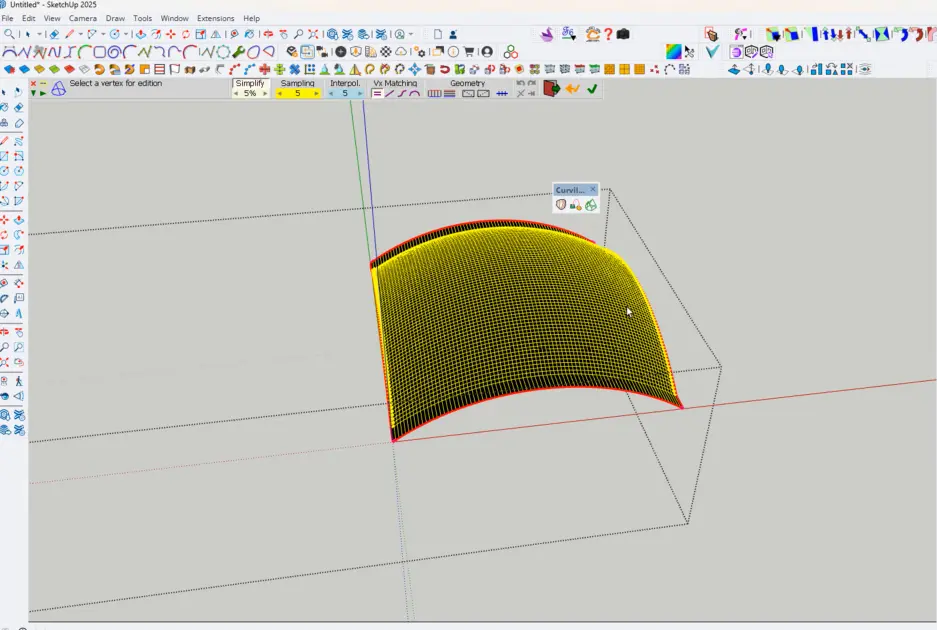

그럼 아래와 같이 영역에 맞게 면이 잡힙니다.

생성된 면을 미리 볼 수 있어요

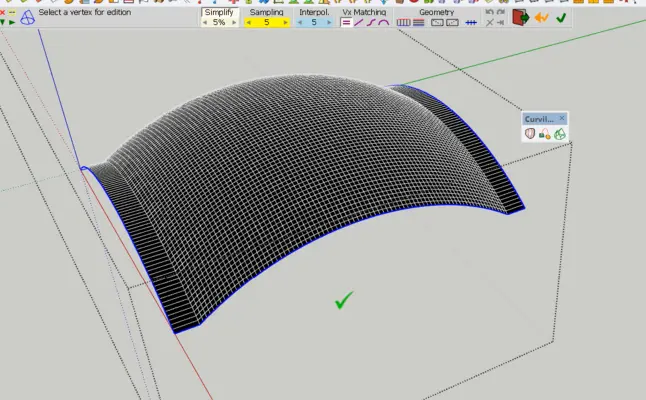

이런식으로 균일한 네모가 잘 보인다면

아주 퍼펙트합니다.

마우스 포인트가 체크 표시로 바꼈죠?

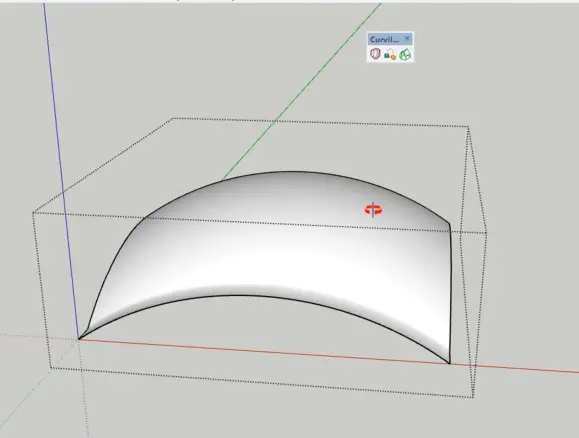

이때 바깥에서 클릭(혹은 더블 클릭) 해주시면

바로 적용됩니다.

4. joint push pull로 두께 만들기

곡면이기에 일반 푸쉬풀은 먹히지 않습니다.

이때 사용하는 것은 joint push pull입니다.

마찬가지로 lib fredo6가 사전에 설치돼있어야

실행됩니다.

rbz 파일은 아래에 있습니다.

[첨부파일: JointPushPull_v4.9a.rbz]

구 버젼도 아래 링크에 들어가서 검색해보시면 나옵니다!

참고해주세요~

https://sketchucation.com/pluginstore?pln=JointPushPull

SketchUp Plugins | PluginStore | SketchUcation
Browse, install and update extensions directly in SketchUp with Sketchucation Tools  Download Now Sketchup Plugins Fredo6 : Joint Push Pull Interactive v4.9a           ( 4.3 / 914 ) Perform extrusions of faces with various methods. v4.9a is for Trimming and Hole extrusion. Usage: Tool…

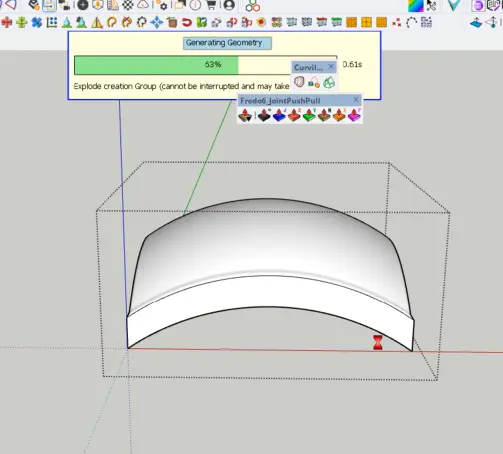

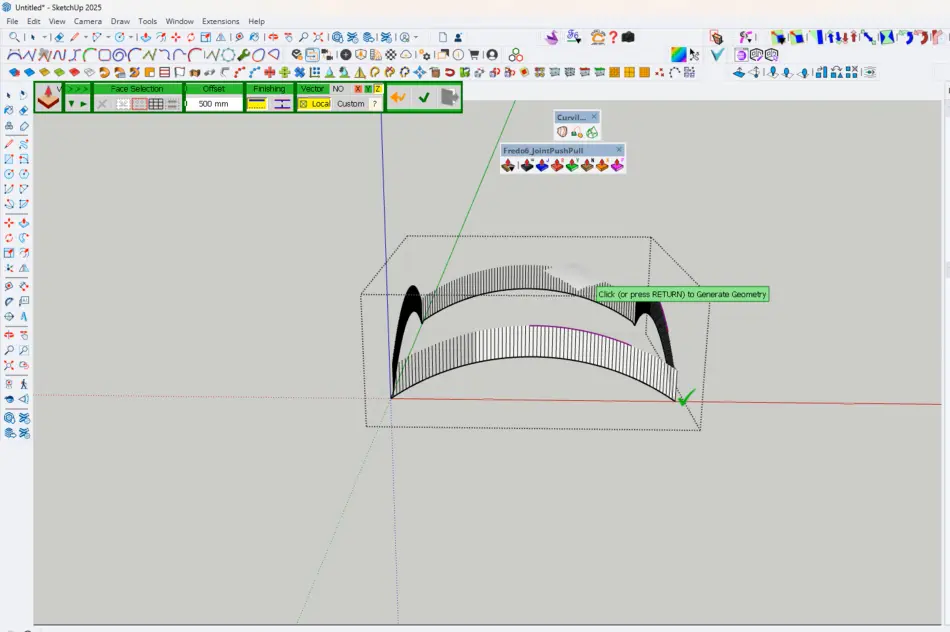

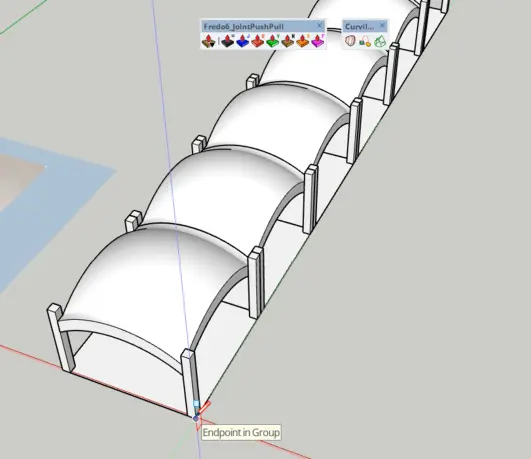

면을 잡고 joint push pull의

Vector Push Pull을 클릭합니다.

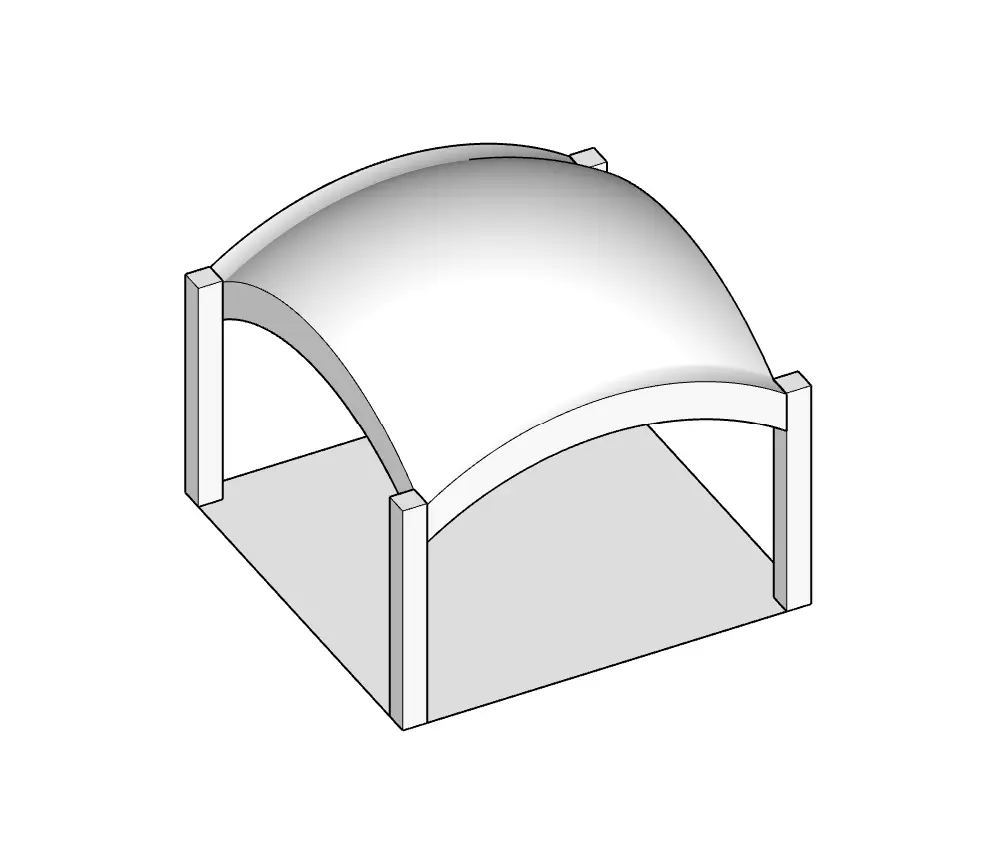

이 기능은 스업 모델링의 벡터 방향 한 방향으로만

푸쉬풀 해주는 기능입니다.
